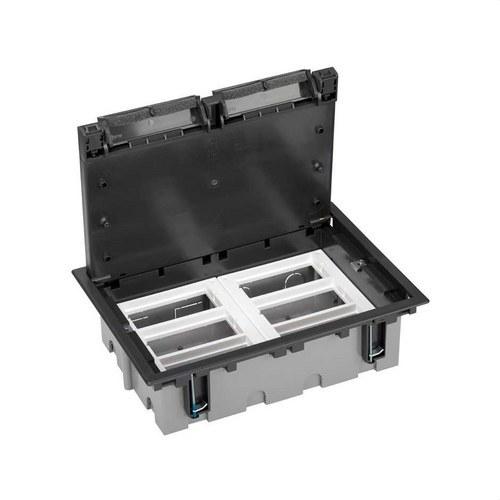

Verstellbare Bodendose für 12 Elemente in Doppelbodeninstallation Grafit Simon 500 Cima

Die höhenverstellbare Bodendose für 12 Module Simon 500 Cima im Graphit-Finish wurde entwickelt, um eine umfassende Konnektivitätslösung für Doppelbodeninstallationen zu bieten – ideal für professionelle Umgebungen wie Büros, Besprechungsräume, Coworking-Spaces oder gewerbliche Einrichtungen, in denen eine flexible Verteilung von Strom und Daten unerlässlich ist.

Als Teil der Serie Simon 500 Cima gehört diese Bodendose zu einer Produktreihe, die darauf ausgelegt ist, die Konnektivität an jedem Arbeitsplatz zu maximieren. Sie ermöglicht die Integration mehrerer elektrischer und kommunikationstechnischer Komponenten direkt im Boden – sicher, ordentlich und leicht zugänglich.

Mit einer Kapazität für 12 Module und den Maßen 225 x 310 x 92 mm bietet diese Dose großzügigen Innenraum für die Installation von Komponenten und gewährleistet eine effiziente Kabelorganisation. Zudem verfügt sie über eine verstellbare Einbautiefe von 92 bis 120 mm, was die Anpassung an verschiedene Doppelbodenkonfigurationen erleichtert.

Die Struktur besteht aus hochwertigen Metall- und Kunststoffkomponenten, die eine ausgezeichnete mechanische und thermische Beständigkeit bieten. Zusätzlich kommen selbstverlöschende Materialien zum Einsatz, die im Brandfall die Toxizität reduzieren und die Ausbreitung von Flammen verhindern, was die Sicherheit der Installation erhöht.

Die Dose enthält Schutzschaum, der vor Staub und kleinen Gegenständen schützt und die Komponenten auch bei intensiver Nutzung sicher hält. Außerdem kann durch die Installation der mitgelieferten Metalltrennwand die elektromagnetische Abschirmung der VDM-Verkabelung sichergestellt werden.

Nach der Konfiguration und Installation kann die Dose optional mit der flächenbündigen Abdeckplatte mit der Referenz 52053106-038 kombiniert werden, falls nicht derselbe Bodenbelag wie beim restlichen Boden verwendet wird – für eine perfekte, ästhetische Integration.

Hauptmerkmale:

• Serie: Simon 500 Cima
• Produkttyp: höhenverstellbare Bodendose
• Anwendung: Doppelboden
• Kapazität: 12 Module
• Farbe / Ausführung: Graphit (RAL 7021)
• Maße: 225 x 310 x 92 mm
• Verstellbare Tiefe: 92 bis 120 mm
• Einbauausschnitt: 210 x 300 mm
• Maße der Klappabdeckung: 200 x 292 x 15 mm
• Rahmenüberstand über Bodenniveau: 3,2 mm
• Maximale Traglast: 1800 kg
• Schutzart: IP4X
• Schlagfestigkeit: IK08
• Hitzebeständigkeit: bis +125 ºC
• Maximale Betriebstemperatur: +90 ºC
• Isolationswiderstand: >5 MΩ bei 500 V
• Durchschlagsfestigkeit: 2000 V bei 50 Hz für 1 Minute ohne Durchbruch oder Überschlag

Eingänge und Anschlüsse:

• 14 seitliche Kabeleinführungen
• 16 Bohrungen für Klemmen
• 4 vorgebohrte Löcher Ø12,5 mm
• 5 vorgebohrte Löcher Ø20 mm
• 5 vorgebohrte Löcher Ø26 mm

Kompatibilität:

• Simon 500 Cima Komponenten
• Simon 27 Play mit speziellem Adapter
• Simon K45 mit speziellem Adapter

Lieferumfang:

• Bodendose
• Metalltrennwand
• Erdungskabel
• Befestigungsmaterial
• Installationsanleitung

Installation:

• Speziell für die Installation in Doppelböden konzipiert
• Befestigung mit Krallen auf der Doppelbodenplatte
• Krallenreichweite: 14 bis 54 mm
• Montagerichtung: horizontal oder vertikal
• Abdeckung mit 2 Öffnungspositionen
• Komponentenentnahme nur mit Werkzeug
• Rahmendemontage nur mit Werkzeug

Installationsbedingungen:

• Temperaturbereich während der Installation: -5 bis +60 ºC
• Entflammbarkeit: +850 ºC / 30 Sekunden (GWFI gemäß IEC 60695-2-11)

Pflegehinweise:

• Mit einem weichen, trockenen Tuch reinigen
• Keine scheuernden Reiniger oder chlorhaltigen Produkte verwenden

Diese Bodendose ermöglicht die sichere, robuste und diskrete Organisation und Verteilung von Strom und Daten direkt aus dem Boden und fügt sich nahtlos in jede professionelle Umgebung ein.

Sie ist eine äußerst praktische Lösung für moderne Büros, in denen jeder Arbeitsplatz schnellen Zugang zu Strom- und Datenanschlüssen benötigt, ohne Ordnung oder Ästhetik des Raums zu beeinträchtigen.
