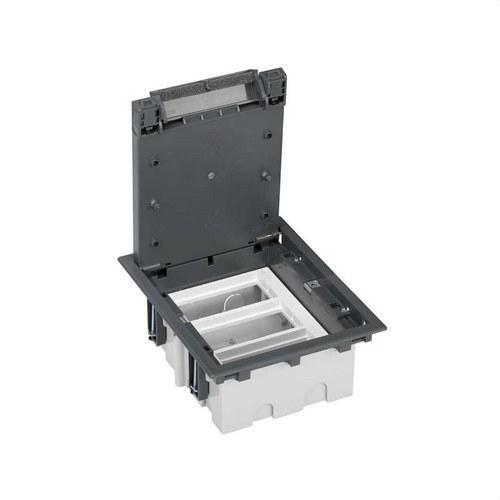

Regulierbare Bodendose für 6 Elemente in grauer Bodenbelagsinstallation Simon 500 Cima

Die Höhenverstellbare Bodendose für 6 Elemente Simon 500 Cima, Referenz 52050003-035, ist ein professionelles Element, das für Elektroinstallationen in Estrichböden und Doppelböden entwickelt wurde. Ihre Vielseitigkeit ermöglicht die Anpassung an verschiedene Umgebungen, sowohl im privaten als auch im industriellen Bereich, und sorgt dank ihrer grauen Ausführung für eine sichere, funktionale und optisch neutrale Montage.

Diese Dose besteht aus robustem Kunststoff und verfügt über Komponenten, die Flammenausbreitung verhindern und bei Rauchentwicklung eine geringe Toxizität gewährleisten, was ein hohes Maß an Sicherheit bei der Installation bietet. Für eine vollständige Installation wird die Kombination mit folgenden Komponenten empfohlen:

• Kunststoffwanne Ref. 52052103-035
• Abdeckrahmen zum bündigen Einbau Ref. 52053103-035 (optional)

Mit den Maßen 226 x 187 x 76 mm bietet sie Platz für bis zu 6 Elemente und ermöglicht eine Tiefenverstellung zwischen 76 und 100 mm, was große Flexibilität bietet. Die Dose enthält eine Metalltrennwand, Erdungskabel, Befestigungsmaterial und eine Installationsanleitung.

Hauptmerkmale:

• Verstellbare Version für 6 Elemente.
• Kompatibel mit Simon 500 Cima und Simon 27 Play / Simon K45 Mechanismen mittels spezifischem Adapter.
• Material: Kunststoff mit Schutz gegen Feuer und Rauch.
• Schutzart IP4X und Schlagfestigkeitsklasse IK8.
• Hitzebeständigkeit: +125ºC.
• Maximale Traglast: 1700 kg.
• Maße der Klappdeckel: 199 x 160 x 15 mm.
• Horizontal oder vertikal in Estrich- oder Doppelböden installierbar.
• Innenraum höhenverstellbar: mindestens 13 mm, maximal 38 mm.

Zusätzliche technische Daten:

• Anzahl seitlicher Einführungen: 12
• Anzahl vorgestanzter Löcher Ø12,5 mm: 8
• Anzahl vorgestanzter Löcher Ø20 mm: 2
• Anzahl vorgestanzter Löcher Ø26 mm: 2
• Einbaumaße für Verkleidung: 168 x 206 mm (Metallwanne)
• Maße der Einlegewanne: 220 x 227 mm (Kunststoffwanne), 363 x 363 mm (Metallwanne)
• Anzahl der Deckelöffnungspositionen: 2
• Glühdrahtprüfung: +850ºC / 30 s (GWFI IEC 60695-2-11)

Installation und Wartung:

• Installierbar in Kunststoff- oder Metallwanne mittels mitgelieferter Krallen.
• Ausbau von Komponenten und Demontage des Rahmens: nur mit Werkzeug möglich.
• Befestigungsart: mittels Krallen auf der Estrichwanne.
• Reinigung: mit einem weichen, trockenen Tuch. Keine scheuernden oder chlorhaltigen Produkte verwenden.

Die Bodendose Simon 500 Cima bietet eine professionelle und sichere Lösung zur Organisation von Elektroinstallationen in Estrich- oder Doppelböden. Ihr verstellbares und anpassungsfähiges Design ermöglicht eine effiziente und optisch einheitliche Montage und macht sie zu einem zuverlässigen Partner für jedes Elektroprojekt.

Ideal für alle, die Sicherheit, Funktionalität und Vielseitigkeit in einer hochwertigen professionellen Installation vereinen möchten.
