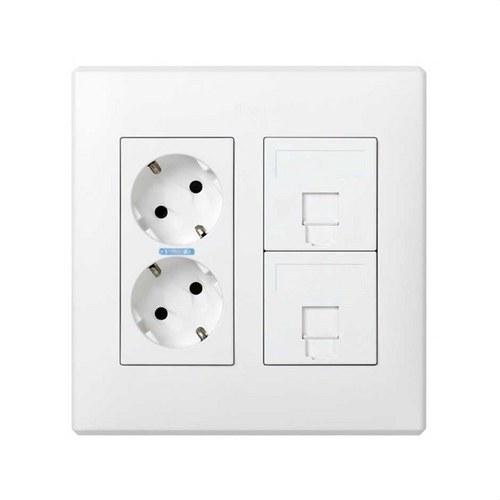

Kit Oberflächen- oder Unterputz-Wandkasten für 2 Doppelmodule mit 1 Doppelsteckdose, 2 Platten für 1 RJ45 weiß Simon 500 Cima

Das Simon 500 Cima Wandeinbaukit für 2 doppelte Elemente ist eine Komplettlösung, die entwickelt wurde, um elektrische und Datenanschlüsse an einem einzigen Installationspunkt zu integrieren. Dieses Set beinhaltet eine doppelte Steckdose für Standardstrom sowie zwei Platten für RJ45-Anschlüsse und bietet damit ein praktisches und ordentliches System für Arbeitsplätze, Büros, professionelle Räume oder Wohnumgebungen mit Konnektivitätsbedarf.

Dieses Kit gehört zur Serie Simon 500 Cima, einer Produktreihe, die speziell entwickelt wurde, um maximale Konnektivität und Flexibilität bei Elektro-, Sprach- und Dateninstallationen zu bieten. Dank des modularen Designs können verschiedene Anschlussarten in einer Einheit integriert werden, was die Kabelorganisation erleichtert und für ein sauberes, professionelles Erscheinungsbild sorgt.

Das Set enthält eine doppelte Schuko-Steckdose, die bis zu 16 Ampere Stromstärke und 250 V Spannung unterstützt – ideal für die sichere Versorgung verschiedener elektrischer Geräte. Die Datenplatten sind für RJ45-Anschlüsse im Keystone-Clipsystem ausgelegt, das in strukturierten Netzwerkinstallationen weit verbreitet ist.

Das Anschlusssystem unterstützt mehrere Keystone-Formate und bietet so eine hohe Kompatibilität mit Steckverbindern verschiedener Hersteller und erleichtert die Integration in bestehende Netzwerke.

Zu den wichtigsten technischen Merkmalen dieses Kits zählt die Verwendung von selbstverlöschenden und halogenfreien Thermoplasten. Diese Materialien bieten entscheidende Vorteile in puncto Sicherheit:

• Keine Flammenausbreitung im Brandfall
• Reduzierte Emission von giftigen Rauchgasen
• Erhöhte Sicherheit in geschlossenen Räumen oder bei umfangreicher Verkabelung

Außerdem enthält das Set eine Metalltrennwand, die die elektrische Verkabelung von Sprach- und Datenleitungen trennt. Diese Trennung gewährleistet die elektromagnetische Immunität des Kommunikationssystems, verhindert Störungen und sorgt für einen einwandfreien Netzwerkbetrieb.

Das Installationssystem ist auf die einfache Handhabung für den Installateur ausgelegt und verfügt über das 1 click® Schneidklemmsystem, das schnelle und sichere Verbindungen ermöglicht.

Hauptmerkmale:

• Serie: Simon 500 Cima
• Produkttyp: Wandkit für elektrische und Datenkonnektivität
• Konfiguration: 2 doppelte Elemente
• Farbe: Weiß
• RAL: 9003
• Material: Kunststoff mit Metallkomponenten
• Abmessungen: 157 x 164 x 46 mm
• Einbautiefe: 46 mm
• Schutzart: IP20

Kit-Inhalt:

• 1 doppelte Schuko-Steckdose für Standardstromkreise
• 2 Platten für RJ45-Anschlüsse
• Metalltrennwand
• Erdungskabel
• Installationsanleitung

Elektrische Eigenschaften:

• Nennstrom: 16 A
• Nennspannung: 250 V~
• LED-Verbrauchsanzeige: 0,55 mA
• Isolationswiderstand: >5 MΩ bei 500 V
• Durchschlagsfestigkeit: 2000 V bei 50 Hz für 1 Minute ohne Durchschlag

Kompatibilität RJ45-Anschlüsse (Keystone-Format):

• Simon
• AMP Netconnect
• Brand-Rex
• Systimax
• ADC Krone KM8 Keystone
• Belden CDT Giga Flex Keystone
• General Cable
• Molex
• Panduit Netkey
• Ortronics Clarity TechChoice Keystone
• RIT
• Weitere Hersteller mit Keystone-Format

Weitere technische Daten:

• Anzahl der Module: 4
• Anzahl der Anschlüsse: 2
• Zugelassener Kabelquerschnitt: 1,5 bis 2,5 mm²
• Plattentyp: Flat
• Mechanismus-Typ: Insertion
• RJ45-Anschluss: nicht enthalten
• RJ45-Adaptermodul: in den Platten enthalten

Betriebsbedingungen:

• Maximale Betriebstemperatur: +60 °C bei Aufputzmontage
• Maximale Temperatur bei Unterputzmontage: +90 °C
• Temperaturbereich während der Installation: -5 °C bis +60 °C
• Wärmebeständigkeit: +125 °C (nach IEC 60695-10-2)
• Glühdrahtprüfung: +850 °C für 30 Sekunden

Installation:

• Installationsart: Unterputz oder Aufputz
• Kompatibel mit Simon 500 Cima Gehäusen
• Montagerichtung: vertikal
• Direktclip-Befestigung
• Für die Befestigung sind keine Werkzeuge erforderlich
• Abdeckung, Platte und Steckdose nur mit Werkzeug entfernbar

Hinweise:

• Für die vollständige Installation kombinierbar mit:
  • Unterputzdose Art.-Nr. 51020102-039
  • Aufputz-Gehäuse Art.-Nr. 51050002-030

Pflegehinweise:

• Mit einem weichen, trockenen Tuch reinigen
• Keine scheuernden Reiniger oder chlorhaltigen Produkte verwenden

Mit diesem Simon 500 Cima Kit können Stromversorgung und Netzwerkanschlüsse an einem Punkt zentralisiert werden, was eine ordentliche und zukunftssichere Installation für moderne technologische Umgebungen ermöglicht.

In Büros, Arbeitsplätzen oder Wohnbereichen mit IT-Ausstattung sorgt diese integrierte Lösung für eine gut organisierte Verkabelung und ermöglicht ein komfortables und sicheres Anschließen aller notwendigen Geräte.
