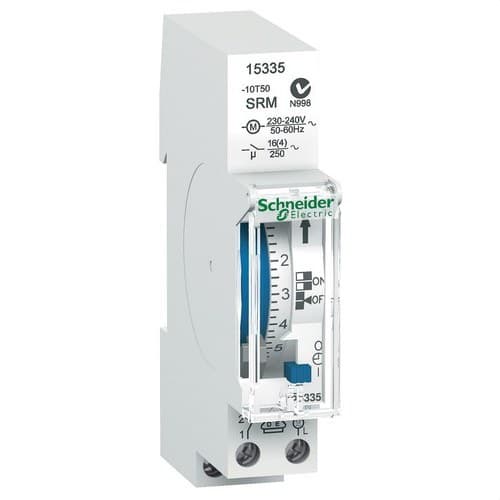

Analoge Zeitschaltuhr IH 24H mit 1 Modul SRM 1C-16A

Der analoge Zeitschalter Schneider Electric Acti9 IH 15335 ist ein elektromechanischer Tagesprogrammierer, der dafür ausgelegt ist, elektrische Stromkreise nach einem vom Benutzer festgelegten Zeitplan automatisch ein- und auszuschalten. Er verfügt über einen 24-Stunden-Programmierzyklus, 1 Ausgangskanal, eine Schaltleistung von bis zu 16 A bei 250 V AC mit ohmscher Last und eine minimale Programmierauflösung von 15 Minuten. Sein kompaktes Format von nur 1 Modul à 18 mm ermöglicht eine einfache Installation auf DIN-Schiene in Wohn-, Gewerbe- und kleinen Tertiärverteilern.

Die Referenz 15335 gehört zur Acti9 IH-Reihe von Schneider Electric und entspricht der SRM-Version ohne Gangreserve. Das bedeutet, dass das Gerät weder über eine Batterie noch über ein internes System verfügt, das die Uhr bei einer Unterbrechung der Stromversorgung weiterlaufen lässt. Bei einem Netzausfall kann es erforderlich sein, die aktuelle Uhrzeit nach Wiederherstellung der Versorgung erneut einzustellen.

Tägliche 24-Stunden-Programmierung

Der Schneider Electric 15335 arbeitet mit einem 24-Stunden-Tageszyklus. Das eingestellte Programm wiederholt sich automatisch jeden Tag, solange der Zeitschalter mit Spannung versorgt wird und im Automatikmodus steht.

Der Benutzer stellt die Ein- und Ausschaltzeiten direkt am frontseitigen Zeitscheibendisk über mechanische Segmente ein, ohne Software, digitale Anzeigen oder externe Geräte.

Diese Lösung ist besonders praktisch für einfache Installationen, bei denen eine Last jeden Tag zu denselben Zeiten geschaltet werden soll.

Minimale Intervalle von 15 Minuten

Die Programmierscheibe ist in 15-Minuten-Segmente unterteilt. Jedes Segment legt fest, ob der Ausgang während dieses Zeitraums ein- oder ausgeschaltet bleiben soll.

• Vollzyklus: 24 Stunden.
• Programmierauflösung: 15 Minuten.
• Minimales Intervall zwischen zwei Schaltvorgängen: 15 Minuten.
• Anzahl verfügbarer Segmente: bis zu 48 EIN- und 48 AUS-Perioden je nach Scheibenkonfiguration.

Diese Auflösung eignet sich für Beleuchtung, Heizung, Pumpen, Lüftung und andere Lasten, die keine minutengenaue Programmierung benötigen.

Einfache analoge Programmierung

Die Programmierung des Acti9 IH 15335 erfolgt mechanisch über die Frontscheibe. Um die Betriebszeiten festzulegen, werden die entsprechenden Segmente für die jeweiligen Zeitfenster verschoben.

Das System ermöglicht eine direkte Anzeige des eingestellten Tagesprogramms, was die Anpassung auch für Anwender erleichtert, die mit digitalen Zeitschaltuhren nicht vertraut sind.

Handbetrieb mit drei Positionen

Neben dem Automatikbetrieb verfügt der Zeitschalter über einen frontseitigen 3-Positionen-Schalter:

• 0: dauerhafte Abschaltung.
• Auto: Betrieb gemäß dem eingestellten Zeitprogramm.
• I: dauerhafte Einschaltung.

Diese Funktion ermöglicht es, das Programm vorübergehend zu übersteuern, ohne die eingestellten Segmente zu verändern, beispielsweise um eine Anlage während Wartungsarbeiten oder in besonderen Situationen dauerhaft ein- oder auszuschalten.

1 Ausgangskanal bis 16 A

Der Schneider Electric 15335 verfügt über 1 Ausgangskanal. Schneider Electric gibt eine Schaltleistung von:

• 16 A bei 250 V AC mit cos φ = 1.
• 4 A bei 250 V AC mit cos φ = 0,6.

Der zulässige Strom hängt somit von der Art der Last ab. Die 16 A gelten für eine nahezu ohmsche Last; bei induktiven Lasten ist die Schaltleistung geringer.

Zulässige Leistungen je nach Lastart

Die offizielle Dokumentation von Schneider Electric nennt Richtwerte für die maximale Last bei verschiedenen Beleuchtungstechnologien:

• Glühlampen bei 230 V: bis zu 1.000 W.
• Halogenlampen bei 230 V: bis zu 1.000 W.
• Leuchtstoffröhren: bis zu 700 VA.
• Kompaktleuchtstofflampen CFL: bis zu 150 W.
• LED über 2 W: bis zu 300 W.
• LED unter 2 W: bis zu 30 W.

Wenn die Last die zulässige Kontaktbelastung überschreitet, sollte der Zeitschalter zur Ansteuerung der Spule eines korrekt dimensionierten Schützes oder Leistungsschalters verwendet werden.

SRM-Version ohne Gangreserve

Die Abkürzung SRM kennzeichnet diese Variante als Modell ohne Gangreserve.

Das bedeutet:

• Keine Backup-Batterie.
• Die Uhr läuft bei Netzausfall nicht weiter.
• Nach einer Unterbrechung der Stromversorgung kann es erforderlich sein, die Uhr erneut zu stellen.
• Die physischen Programmierelemente bleiben in ihrer Position und müssen nicht neu programmiert werden.

Schneider Electric bietet auch andere Varianten mit der Bezeichnung ARM an, die über eine Gangreserve verfügen; die Referenz 15335 entspricht ausdrücklich der SRM-Version.

Genauigkeit von etwa ±1 Sekunde pro Tag

Schneider Electric gibt für diesen Zeitschalter eine ungefähre Genauigkeit von ±1 Sekunde pro Tag an, nicht kumulierend gemäß den vom Hersteller beschriebenen Bedingungen.

Diese Genauigkeit ist für tägliche Programmieranwendungen ausreichend, bei denen kleine Abweichungen von Sekunden die vorgesehene Funktion nicht beeinträchtigen.

Versorgung mit 230 V AC

Der offizielle Leitfaden für die Referenzen 15331, 15335 und 15336 nennt für das Modell 15335:

• Versorgungsspannung: 230 V AC.
• Frequenz: 50 Hz.
• Eigenverbrauch: etwa 0,5 W.

Der geringe Verbrauch ermöglicht einen dauerhaft versorgten Betrieb des Zeitmechanismus bei sehr niedrigem Energiebedarf.

Stoßspannungsfestigkeit von 4 kV

Der Zeitschalter verfügt über eine bemessene Stoßspannungsfestigkeit von 4 kV gemäß den von Schneider Electric angegebenen Eigenschaften.

Diese Eigenschaft gehört zu den Isolations- und elektrischen Festigkeitsmerkmalen des Geräts innerhalb der vorgesehenen Installation in Niederspannungsverteilern.

Montage auf DIN-Schiene

Der Acti9 IH 15335 ist für die Installation auf DIN-Schiene in modularen Verteilern ausgelegt.

• Breite: 18 mm.
• Benötigter Platz: 1 Standardmodul à 18 mm.
• 9-mm-Teilung: 2.
• Höhe: ca. 90 mm.
• Tiefe: ca. 66 mm.

Seine Breite von nur einem Modul ermöglicht die Integration einer Zeitfunktion, ohne viel Platz im Verteiler zu beanspruchen.

Schutzart IP20

Der Zeitschalter weist unter den angegebenen Installationsbedingungen eine Schutzart IP20 auf.

Als modulares Gerät muss es in einem Verteiler oder Gehäuse installiert werden, das den erforderlichen Schutzgrad gegenüber der Umgebung bietet und den unbeabsichtigten Zugang zu aktiven Teilen verhindert.

Anwendungen des Schneider Electric 15335

Der 24-Stunden-Tageszyklus und die 15-Minuten-Programmierung machen diesen Zeitschalter für zahlreiche einfache Automatisierungen geeignet:

• Schaufensterbeleuchtung.
• Leuchtwerbung.
• Außenbeleuchtung.
• Elektrische Heizung über Schütz.
• Warmwasserbereiter und Speicher über geeignete Schaltung.
• Umwälzpumpen.
• Ventilatoren und Abluftanlagen.
• Kompatible Klimageräte.
• Bewässerungssysteme.
• Automatisierung kleiner Geschäfte.
• Wohnanlagen.
• Lasten, die täglich zu wiederkehrenden Zeiten geschaltet werden müssen.

Einsatz mit Schützen für höhere Lasten

Obwohl der Kontakt bei ohmscher Last bis zu 16 A schalten kann, kann es in Anlagen mit Motoren, Hochleistungsheizungen, Beleuchtung mit hohem Einschaltstrom oder anderen anspruchsvollen Lasten ratsam sein, den 15335 nur als Steuerelement für ein Schütz zu verwenden.

Auf diese Weise steuert der Zeitschalter die Schützspule, und das Schütz übernimmt die Schaltung der Leistungslast.

Technische Eigenschaften des Schneider Electric 15335

• Marke: Schneider Electric.
• Referenz: 15335.
• Serie: Acti9.
• Familie: IH.
• Typ: analoger / mechanischer Zeitschalter.
• Programm: täglich.
• Zyklus: 24 Stunden.
• Anzahl der Kanäle: 1.
• Minimale Auflösung: 15 Minuten.
• Minimales Schaltintervall: 15 Minuten.
• Wochenprogrammierung: nein.
• Jahresprogrammierung: nein.
• Automatische Sommer-/Winterzeitumstellung: nein.
• Manueller Betrieb: ja.
• Manueller Schalter: 0 / Auto / I.
• Gangreserve: nein, SRM-Version.
• Versorgungsspannung: 230 V AC.
• Frequenz: 50 Hz gemäß dem herstellerspezifischen Leitfaden.
• Verbrauch: ca. 0,5 W.
• Kontaktstrom bei cos φ = 1: 16 A bei 250 V AC.
• Kontaktstrom bei cos φ = 0,6: 4 A bei 250 V AC.
• Genauigkeit: ±1 s/Tag.
• Stoßspannungsfestigkeit: 4 kV.
• Maximale Glühlampenleistung: 1.000 W.
• Maximale Halogenleistung: 1.000 W.
• Leuchtstoffröhren: bis zu 700 VA.
• CFL: bis zu 150 W.
• LED >2 W: bis zu 300 W.
• LED <2 W: bis zu 30 W.
• Montage: DIN-Schiene.
• Breite: 18 mm.
• Höhe: ca. 90 mm.
• Tiefe: ca. 66 mm.
• Modulbreite: 1 Modul à 18 mm.
• Schutzart: IP20.
• Farbe: Weiß RAL 9003.
• Betriebsnorm: EN 60730-1, Typ 1 BRTU für die SRM-Version.
• EAN: 3303430153351.

Einfache Tagesprogrammierung auf nur einem Modul

Der Schneider Electric Acti9 IH 15335 bietet eine einfache Lösung zur Automatisierung von Lasten, die täglich nach demselben Zeitplan ein- und ausgeschaltet werden sollen. Die mechanische Scheibe ermöglicht es, die programmierten Zeiträume direkt zu sehen und ohne Werkzeuge oder digitale Menüs zu ändern.

Seine 16-A-Schaltleistung für ohmsche Lasten, die 15-Minuten-Auflösung, der manuelle Schalter und das DIN-Format von nur 18 mm machen ihn zu einer kompakten Lösung für Haus- und kleine Gewerbeverteiler.

Wichtig: Diese Referenz ist die SRM-Version ohne Gangreserve. Bei einem Stromausfall läuft die Uhr nicht weiter, daher sollte die Zeit nach Wiederherstellung der Versorgung überprüft und gegebenenfalls neu eingestellt werden. Bei induktiven Lasten oder hoher Leistung muss die tatsächliche Kontaktbelastbarkeit eingehalten und bei Bedarf ein Leistungsschütz verwendet werden.
