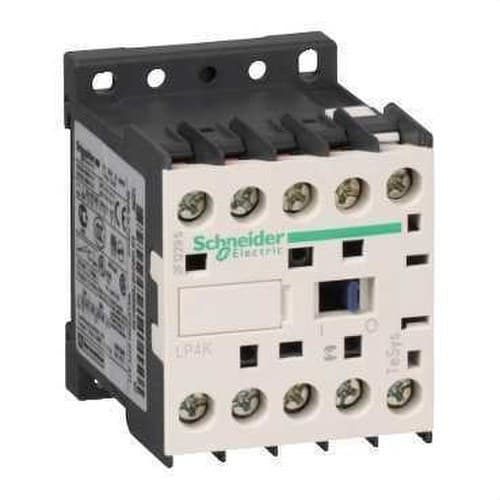

Minischütz 9A 3P 24V DC NIEDRIGER VERBRAUCH

Der Schneider Electric TeSys K Minischütz LP4K0910BW3 ist ein kompakter Schütz mit 3 Polen und 3 normalerweise offenen Hauptkontakten, ausgelegt für die Steuerung von Motoren und ohmschen Lasten in Schaltschränken, in denen Platzbedarf und Steuerkreisverbrauch wichtige Faktoren sind. Er bietet einen Bemessungsstrom von 9 A in den Kategorien AC-3 und AC-3e bis 440 V, ermöglicht die Steuerung von Motoren bis zu 4 kW bei 380-415 V und verwendet eine elektronische 24-V-DC-Spule mit geringem Verbrauch mit einer Leistung von nur 1,8 W.

Die Referenz LP4K0910BW3 gehört zur TeSys K-Baureihe von Schneider Electric, die sich durch ihre kompakten Abmessungen und hohe Schaltleistung auszeichnet. Sie verfügt außerdem über 1 normalerweise offenen Hilfskontakt, Schraubklemmen, Montage auf DIN-Schiene oder Platte sowie eine integrierte Unterdrückung der von der Spule erzeugten Spannungsspitzen, was die Integration in von SPS, Relais, Steuerungen und anderen elektronischen Geräten gesteuerte Systeme erleichtert.

Tripolares Minischütz mit 9 A

Das Schneider Electric LP4K0910BW3 verfügt über eine Konfiguration von 3 Leistungspolen mit 3 normalerweise offenen Kontakten. Beim Erregen der Spule schließen die drei Pole gleichzeitig, um die Drehstromlast zu versorgen.

In der Kategorie AC-3/AC-3e, die hauptsächlich für das Starten und Stoppen von Asynchronmotoren vorgesehen ist, gibt Schneider Electric einen Bemessungsbetriebsstrom von 9 A bis 440 V AC an.

Motor bis 4 kW bei 400 V

Bei Motorsteuerungsanwendungen hängt die zulässige Nennleistung von der Versorgungsspannung ab.

• 220-230 V AC: bis 2,2 kW.
• 380-415 V AC: bis 4 kW.
• 440 V AC: bis 4 kW.
• 500 V AC: bis 4 kW.
• 660-690 V AC: bis 4 kW.

In einer üblichen dreiphasigen 400-V-Anlage ist das LP4K0910BW3 daher für Motoren bis 4 kW geeignet, sofern Nennstrom, Anlaufverhalten und Nutzungskategorie kompatibel sind.

24-V-DC-Spule mit geringem Verbrauch

Eine der Hauptmerkmale dieser Referenz ist ihre 24-V-DC-Spule mit geringem Verbrauch.

Schneider Electric gibt einen Verbrauch von ungefähr an:

• Leistung beim Anzug: 1,8 W.
• Halteleistung: 1,8 W.

Dieser geringe Verbrauch erleichtert die Ansteuerung des Schützes über Gleichstromnetzteile und passend dimensionierte Automatisierungsausgänge und reduziert zudem die im Schaltschrank abgegebene Verlustleistung.

Großer Steuerspannungsbereich

Die elektronische Spule arbeitet mit einer Nennspannung von 24 V DC und erlaubt einen breiten Betriebsbereich.

• Nenn-Steuerspannung Uc: 24 V DC.
• Betriebsbereich: ungefähr 0,7-1,3 × Uc.
• Entsprechender Bereich: 16,8-31,2 V DC.

Diese Toleranz erleichtert einen stabilen Betrieb bei bestimmten Schwankungen der Steuerstromversorgung.

Integrierter Überspannungsschutz

Die Spule verfügt über einen Überspannungsschutz mittels bidirektionaler Spitzenbegrenzungsdiode. Diese Elektronik hilft, die transienten Überspannungen zu begrenzen, die beim Abschalten einer induktiven Last wie der Schützspule entstehen.

Der integrierte Schutz ist besonders nützlich, wenn das Schütz von Automatisierungselektronik angesteuert wird, da er die Notwendigkeit bestimmter externer Spulenschutzmodule reduziert.

1 normalerweise offener Hilfskontakt

Zusätzlich zu den drei Hauptleistungskontakten verfügt das LP4K0910BW3 über 1 sofort schaltenden normalerweise offenen Hilfskontakt.

Die korrekte Zusammensetzung ist:

• Hauptkontakte: 3 Schließer.
• Integrierter Hilfskontakt: 1 Schließer.

Der Hilfskontakt kann für folgende Funktionen verwendet werden:

• Selbsthaltung.
• Statusanzeige.
• Rückmeldung an die SPS.
• Automatisierungssequenzen.
• Elektrische Verriegelungen.

20 A für AC-1-Lasten

Neben Motoranwendungen kann das Schütz auch mit ohmschen oder leicht induktiven Lasten verwendet werden.

Schneider Electric gibt einen thermischen und Betriebsstrom von bis zu 20 A in der Kategorie AC-1 unter den für das Produkt angegebenen Bedingungen an.

Dieser Wert darf nicht mit den 9 A in AC-3 verwechselt werden, da beide Kategorien unterschiedliche Lasten und Schaltanforderungen betreffen.

Nutzungskategorien

Das Schneider Electric TeSys K LP4K0910BW3 ist für verschiedene Nutzungskategorien spezifiziert:

• AC-1: nichtinduktive oder leicht induktive Lasten.
• AC-3: übliches Starten und Stoppen von Asynchronmotoren.
• AC-3e: aktualisierte Motorsteuerungsanwendungen.
• AC-4: bestimmte Motorbetriebsarten mit höheren Schaltanforderungen.

Der zulässige Strom und die elektrische Lebensdauer müssen für die jeweilige Nutzungskategorie geprüft werden.

Leistungskreis bis 690 V AC

Der Hauptstromkreis ist für Betriebsspannungen bis zu 690 V AC ausgelegt, abhängig von Kategorie und Einsatzbedingungen.

• Maximale Leistungskreisspannung Ue: 690 V AC.
• Maximale angegebene Frequenz: bis 400 Hz je nach Konfiguration.
• Nennisolationsspannung Ui: 690 V gemäß IEC.
• Bemessungsstoßspannungsfestigkeit Uimp: 8 kV.
• Überspannungskategorie: III.

Schalt- und Ausschaltvermögen

Die technische Dokumentation gibt ein Bemessungsschaltvermögen von 110 A AC gemäß IEC 60947 an.

Das angegebene Ausschaltvermögen beträgt:

• 220-230 V: 110 A.
• 380-400 V: 110 A.
• 415 V: 110 A.
• 440 V: 110 A.
• 500 V: 80 A.
• 660-690 V: 70 A.

Diese Werte beziehen sich auf die Schaltleistung des Schützes und stellen kein Kurzschlussausschaltvermögen wie bei einem Leistungsschalter dar.

Externer Kurzschlussschutz

Das Schütz muss zusammen mit einem korrekt koordinierten Kurzschlussschutz verwendet werden.

Schneider Electric sieht je nach erforderlicher Koordination folgende zugehörige Sicherungen vor:

• 25 A gG für den Leistungskreis.
• 25 A aM für den Leistungskreis.
• 10 A gG für den Signalkreis.

Der endgültige Schutz ist entsprechend der Anwendung, dem zu erwartenden Kurzschlussstrom und der erforderlichen Koordination auszuwählen.

Schraubklemmen

Das LP4K0910BW3 verwendet Schraubklemmen und bietet damit eine konventionelle und robuste Verbindung für Leistungs-, Steuer- und Signalkreise.

Schneider Electric gibt ein Anzugsdrehmoment von ungefähr 0,8 bis 1,3 Nm an, abhängig von der Klemme und dem verwendeten Werkzeug.

Montage auf DIN-Schiene oder Platte

Das Minischütz kann montiert werden durch:

• Montage auf DIN-Schiene.
• Direkte Befestigung auf Platte.

Diese Flexibilität erleichtert den Einbau in kompakte Schaltschränke, Maschinen und kleine Automatisierungssysteme.

Extrem kompaktes Format

Die TeSys K-Baureihe ist speziell dafür ausgelegt, hohe Leistung bei sehr geringem Platzbedarf zu bieten.

• Breite: 45 mm.
• Höhe: 58 mm.
• Tiefe: 57 mm.
• Gewicht: ca. 0,235 kg.

Die Abmessungen ermöglichen die Integration mehrerer Schütze und Steuerelemente in Schaltschränke mit begrenztem Platz.

Mechanische Lebensdauer von bis zu 30 Millionen Schaltspielen

Schneider Electric gibt für diese Referenz eine hohe mechanische Lebensdauer an:

• Mechanische Lebensdauer: bis zu 30 Millionen Schaltspiele.
• Elektrische Lebensdauer: ca. 1,3 Millionen Schaltspiele bei 9 A in AC-3/AC-3e bis 440 V.
• Maximale Schalthäufigkeit: bis zu 3.600 Schaltspiele pro Stunde.

Diese Eigenschaften machen das TeSys K für automatische Systeme geeignet, die während ihrer Lebensdauer zahlreiche Schaltvorgänge ausführen.

Schaltzeiten

Der elektromagnetische Mechanismus bietet kurze Schaltzeiten:

• Erregung und Schließen des Schließers: ca. 30-40 ms.
• Abfall und Öffnen: ca. 10-20 ms.

Diese Werte ermöglichen den Einsatz des Schützes in automatischen Abläufen, die eine schnelle und wiederholbare Reaktion erfordern.

Betriebstemperatur

Das Schneider Electric LP4K0910BW3 ist für den Betrieb ausgelegt bei:

• Umgebungstemperatur im Betrieb: -25 bis 50 °C.
• Lagertemperatur: -50 bis 80 °C.
• Betriebshöhe ohne Leistungsreduzierung: bis 2.000 m.

Schutzart IP20

Das Minischütz verfügt unter den für die Installation angegebenen Bedingungen über eine Schutzart IP20.

Es ist für den Einbau in ein Gehäuse oder einen Schaltschrank vorgesehen, der den erforderlichen Schutz gegen Staub, Feuchtigkeit und zufälliges Berühren bietet.

Anwendungen des Schneider Electric LP4K0910BW3

Dank seines kompakten Formats und der Spule mit geringem Verbrauch kann dieses Minischütz in zahlreichen Steuerungs- und Automatisierungsanwendungen eingesetzt werden:

• Drehstrommotoren bis 4 kW bei 400 V.
• Pumpen.
• Ventilatoren.
• Kleine Kompressoren.
• HVAC-Anlagen.
• Kompakte Maschinen.
• Fördersysteme.
• Automatisierungsschaltschränke.
• Steuerung über SPS.
• Kompatible ohmsche Lasten.
• Systeme, bei denen der Verbrauch des Steuerkreises reduziert werden soll.

Besonders geeignet für elektronische Steuerung

Der geringe Verbrauch der 1,8-W-Spule ist besonders interessant in Schaltschränken, die über Steuerungselektronik betrieben werden.

Die Kombination aus Spule mit geringem Verbrauch, großem Spannungsbereich und integriertem Spitzenbegrenzer erleichtert die Integration des Minischützes in Automatisierungssysteme, wobei stets geprüft werden muss, ob der verwendete Ausgang die erforderlichen elektrischen Eigenschaften bereitstellen kann.

Technische Merkmale des Schneider Electric LP4K0910BW3

• Marke: Schneider Electric.
• Referenz: LP4K0910BW3.
• Baureihe: TeSys.
• Familie: TeSys K.
• Kurzbezeichnung: LP4K.
• Typ: Leistungsschütz in Miniaturbauform.
• Anwendung: Steuerung von Motoren und ohmschen Lasten.
• Anzahl der Pole: 3P.
• Hauptkontakte: 3 Schließer.
• Hilfskontakt: 1 sofort schaltender Schließer.
• AC-3/AC-3e-Strom: 9 A bis 440 V.
• AC-1-Strom: bis 20 A.
• Leistung bei 220-230 V AC-3: 2,2 kW.
• Leistung bei 380-415 V AC-3: 4 kW.
• Leistung bei 440 V AC-3: 4 kW.
• Spulenspannung: 24 V DC.
• Spulentyp: elektronische Spule mit geringem Verbrauch.
• Spulenverbrauch: ca. 1,8 W.
• Betriebsbereich der Spule: ca. 0,7-1,3 × Uc.
• Überspannungsunterdrückung: integrierte bidirektionale Spitzenbegrenzungsdiode.
• Maximale Leistungskreisspannung: 690 V AC.
• Nennisolationsspannung Ui: 690 V gemäß IEC.
• Bemessungsstoßspannungsfestigkeit Uimp: 8 kV.
• Überspannungskategorie: III.
• Schaltvermögen: 110 A AC.
• Klemmen: Schraubklemmen.
• Montage: DIN-Schiene oder Platte.
• Anzugsdrehmoment: 0,8-1,3 Nm.
• Breite: 45 mm.
• Höhe: 58 mm.
• Tiefe: 57 mm.
• Gewicht: ca. 0,235 kg.
• Schutzart: IP20.
• Mechanische Lebensdauer: bis zu 30 Millionen Schaltspiele.
• Elektrische Lebensdauer AC-3: ca. 1,3 Millionen Schaltspiele.
• Maximale Schalthäufigkeit: 3.600 Schaltspiele/h.
• Schließzeit: 30-40 ms.
• Öffnungszeit: 10-20 ms.
• Betriebstemperatur: -25 bis 50 °C.
• Lagertemperatur: -50 bis 80 °C.
• Höhe ohne Leistungsreduzierung: bis 2.000 m.
• EAN: 3389110428582.
• Hauptnorm: IEC/EN 60947.

Motorsteuerung mit einer Spule von nur 1,8 W

Das Schneider Electric TeSys K LP4K0910BW3 kombiniert 9 A in AC-3/AC-3e, die Fähigkeit für Motoren bis 4 kW bei 400 V und eine elektronische 24-V-DC-Spule, die nur etwa 1,8 W verbraucht. Diese Eigenschaften ermöglichen kompakte und effiziente Schaltkreise, besonders interessant in mit Gleichstrom versorgten Automatisierungssystemen.

Seine Abmessungen von nur 45 × 58 × 57 mm, der integrierte Schließer-Hilfskontakt, die elektronische Unterdrückung von Spulenspitzen und eine mechanische Lebensdauer von bis zu 30 Millionen Schaltspielen vervollständigen eine Lösung, die sich besonders für Maschinen, Infrastruktur, Klimatechnik und platzsparende Schaltschränke eignet.

Wichtig: Das LP4K0910BW3 ist ein Gerät zum Schalten und Steuern und bietet keinen eigenen Schutz gegen Überlast oder Kurzschluss. In Motoranwendungen muss es mit einem Motorschutzschalter, Überlastrelais, Sicherungen oder einem korrekt ausgewählten Leistungsschalter kombiniert werden. Außerdem muss geprüft werden, ob der zur Ansteuerung der 24-V-DC-Spule verwendete Ausgang die erforderlichen elektrischen Eigenschaften bereitstellen kann.
