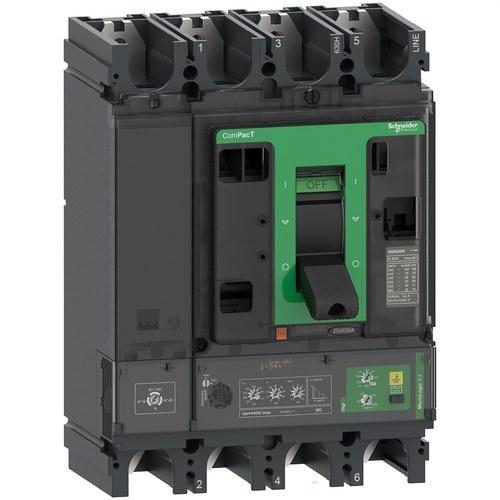

Leistungsschalter ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 4.3

Der Leistungsschalter Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 4.3 ist eine fortschrittliche und zuverlässige Lösung, die entwickelt wurde, um industrielle und kommerzielle elektrische Systeme in anspruchsvollen Anwendungen zu schützen. Mit einer Schaltleistung von 50kA bei 415V AC gewährleistet dieser Schalter die Sicherheit und Kontinuität der elektrischen Betrieb durch Schutz vor Überlastungen, Kurzschlüssen und Erdschlüssen.

Ausgestattet mit der elektronischen Steuereinheit Micrologic Vigi 4.3 bietet der ComPacT NSX400N einstellbare Schutzfunktionen für lange und kurze Verzögerung (LSoIR) sowie einen festen Sofortschutz, um die Systemsicherheit zu gewährleisten. Das Hauptmerkmal der Steuereinheit Micrologic 4.3 ist der integrierte Schutz gegen Erdschlüsse, der vollständig an die spezifischen Installationsanforderungen anpassbar ist. Diese Funktion stellt sicher, dass das System nicht nur gegen direkte elektrische Fehler, sondern auch gegen Erdschlüsse geschützt ist, wodurch Unfälle vermieden und die Betriebssicherheit gewährleistet wird.

Das ergonomische Design des ComPacT NSX400N Schalters erleichtert sowohl die Installation als auch die Wartung. Die neue Frontplatte und der ergonomische Hebel ermöglichen eine einfachere manuelle Bedienung, wodurch die für Installations- und Wartungsarbeiten erforderliche Zeit laut Schneider Electric um bis zu 40% reduziert wird. Diese Eigenschaft ist besonders nützlich für Schaltschrankhersteller und Techniker, die die Effizienz und Geschwindigkeit der Installation verbessern möchten.

Mit einer kompakten Größe von 185 mm Breite, 255 mm Höhe und 110 mm Tiefe ist der ComPacT NSX400N ideal für Installationen, bei denen der Platz begrenzt ist. Sein Design ermöglicht eine einfache Integration in elektrische Schaltschränke, ohne die Sicherheit oder Schutzfähigkeit zu beeinträchtigen. Der Schalter ist für den Betrieb in Netzwerken bis zu 440V AC bei 50/60 Hz ausgelegt, was ihn vielseitig und für eine Vielzahl industrieller Anwendungen geeignet macht.

Wichtige technische Spezifikationen:

• Schaltvermögen (Icu): 50kA bei 415V AC, mit zusätzlichen Kapazitäten von bis zu 85kA bei 220/240V AC und 10kA bei 690V AC, was einen effektiven Schutz bei verschiedenen Netzbedingungen gewährleistet.
• Nennstrom (In): 400A bei 40°C, ideal für elektrische Systeme mit hoher Nachfrage.
• Nennbetriebsspannung (Ue): 440V AC 50/60 Hz, was seinen Einsatz in verschiedenen elektrischen Netzwerken ermöglicht.
• Micrologic 4.3 Steuereinheit: Bietet Schutz vor Überlastungen, Kurzschlüssen und Erdschlüssen mit konfigurierbaren Einstellungen für mehr operative Flexibilität.
• Kompakte Abmessungen: 185 mm Breite, 255 mm Höhe und 110 mm Tiefe, was die Integration in platzsparende Schaltschränke erleichtert.
• Feste Montage: Bietet eine stabile und sichere Installation in elektrischen Verteilerschränken.

Der ComPacT NSX400N Schalter ist so konzipiert, dass er die strengsten internationalen Normen wie IEC 60947, CCC und EAC erfüllt, was seine Zuverlässigkeit und Qualität in einer Vielzahl industrieller und kommerzieller Anwendungen gewährleistet. Darüber hinaus ist dieses Modell Teil der EcoStruxure Power-Architektur von Schneider Electric, die eine nahtlose Integration mit digitalen Energiemanagement-Plattformen ermöglicht und Echtzeit-Überwachung und -Steuerung elektrischer Systeme bietet.

Zusätzliche Merkmale:

• Erdschlussschutz: Die Micrologic 4.3 Steuereinheit beinhaltet einen integrierten Schutz gegen Erdschlüsse, was die Systemsicherheit verbessert und elektrische Unfälle verhindert.
• Ergonomisches Design und einfache Installation: Die optimierte Frontplatte und der neue ergonomische Hebel erleichtern die Installation und Handhabung des Schalters, reduzieren die Montagezeiten und verbessern die Betriebseffizienz.
• Erfüllt internationale Normen: Zertifiziert nach IEC 60947, CCC, EAC und maritimen Spezifikationen, was seine sichere und zuverlässige Verwendung in einer Vielzahl von Anwendungen gewährleistet.

Wesentliche Vorteile:

• Umfassender Schutz: Die Kombination aus einstellbarem Schutz gegen Überlastungen, Kurzschlüsse und Erdschlüsse stellt sicher, dass das elektrische System jederzeit geschützt ist und das Risiko von Fehlern minimiert wird.
• Einfach zu installieren und zu warten: Sein ergonomisches Design und die Reduzierung der Verkabelungszeit verbessern die Effizienz, was für Schaltschrankhersteller und Installationstechniker von Vorteil ist.
• Zuverlässigkeit und Sicherheit: Dank seiner fortschrittlichen Schutzfähigkeiten und seiner Konformität mit internationalen Normen gewährleistet der ComPacT NSX400N Sicherheit und Betriebskontinuität in kritischen industriellen Umgebungen.

Der Leistungsschalter Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 4.3 ist eine zuverlässige, effiziente und einfach zu installierende Lösung für den Schutz industrieller elektrischer Systeme. Seine Fähigkeit, einstellbaren Schutz gegen Überlastungen, Kurzschlüsse und Erdschlüsse zu bieten, zusammen mit seinem kompakten und ergonomischen Design, macht ihn zu einem wesentlichen Werkzeug, um Sicherheit und Effizienz in anspruchsvollen Installationen zu gewährleisten.
