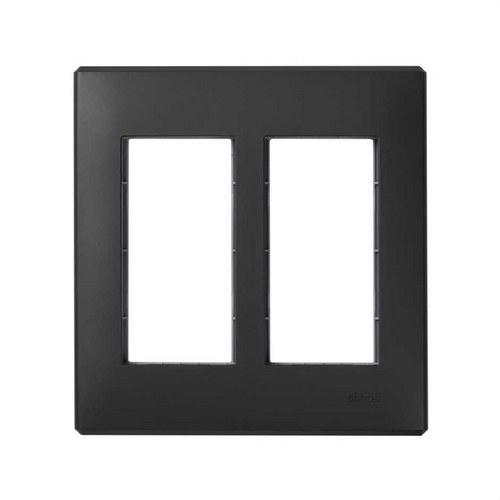

Einbaurahmen und Tragrahmen für 2 doppelte Elemente Graphit Simon 500 Cima

Der Wandeinbaurahmen mit Träger für 2 doppelte Elemente Simon 500 Cima (Ref. 51010102-038) in Graphit RAL 7021 ist eine robuste und professionelle Lösung für Elektroinstallationen, die höchste Sicherheit, Widerstandsfähigkeit und Langlebigkeit erfordern.

Entwickelt für die Aufnahme von 4 Modulen (2 doppelte Elemente), umfasst dieses Set einen Einbaurahmen, Träger, Metalltrennwand, Erdungskabel und eine Installationsanleitung – alles, was für eine vollständige und sichere Installation benötigt wird.

Mit Außenmaßen von 157 x 164 x 30 mm und einer Einbautiefe von 21 mm passt er perfekt in eine Einbauöffnung von 141 x 135 mm und gewährleistet so eine präzise Integration in die Wand.

Hergestellt aus halogenfreiem Thermoplast bietet er ein hohes Maß an Sicherheit im Brandfall, verhindert die Ausbreitung von Flammen und reduziert die Toxizität der Rauchgase. Diese Eigenschaft macht ihn zur idealen Wahl für öffentliche und private Gebäude sowie für Wohnhäuser.

Wichtige technische Merkmale:

• Serie: Simon 500 Cima
• Version: 2 doppelte Elemente (4 Module)
• Ausführung: Graphit (RAL 7021)
• Abmessungen: 157 x 164 x 30 mm
• Einbautiefe: 21 mm
• Einbauöffnung: 141 x 135 mm
• Schutzart: IP4X
• Schlagfestigkeitsklasse: IK07
• Hitzebeständigkeit: +125ºC (IEC 60695-10-2)
• Maximale Betriebstemperatur: +90ºC
• Glühdrahtprüfung: +850ºC / 30 Sekunden (GWFI nach IEC 60695-2-11)
• Isolationswiderstand: >5 MΩ bei 500 V
• Durchschlagsfestigkeit: Kein Durchschlag oder Kriechstrom bei 2000 V, 50 Hz, 1 Minute

Enthält eine Metalltrennwand zur Sicherstellung der elektromagnetischen Immunität bei VDM-Verkabelung und verbessert den Schutz vor Störungen, wenn sie korrekt in den vorgesehenen Fächern der Dose installiert wird.

Die Befestigung erfolgt durch direktes Einklicken in die Dose – werkzeuglos. Optional können die Träger für zusätzliche Stabilität verschraubt werden, falls die Installation dies erfordert.

Installation:

• Geeignet für den Wandeinbau
• Installierbar in spezieller Simon 500 Cima Dose
• Vertikale Einbaurichtung
• Ausbau und Demontage nur mit Werkzeug
• Empfohlener Temperaturbereich bei der Installation: -5ºC bis +60ºC
• Empfohlener Abstand zwischen Dosen für optimale Ausrichtung: 22 mm

Neben der hohen technischen Leistungsfähigkeit überzeugt das Produkt durch seine Widerstandsfähigkeit gegen Stöße, Schläge, Feuchtigkeit und hohe Temperaturen und bewahrt seine strukturelle und optische Integrität über die Zeit.

Die Wartung ist einfach: Mit einem weichen, trockenen Tuch reinigen und keine scheuernden oder chlorhaltigen Produkte verwenden, um die Oberfläche zu erhalten.

Eine professionelle Lösung für anspruchsvolle Installationen, bei denen Sicherheit und Langlebigkeit im Vordergrund stehen. Wer einen widerstandsfähigen, zuverlässigen Rahmen mit elegantem Finish sucht, trifft mit dieser Option die richtige Wahl.
