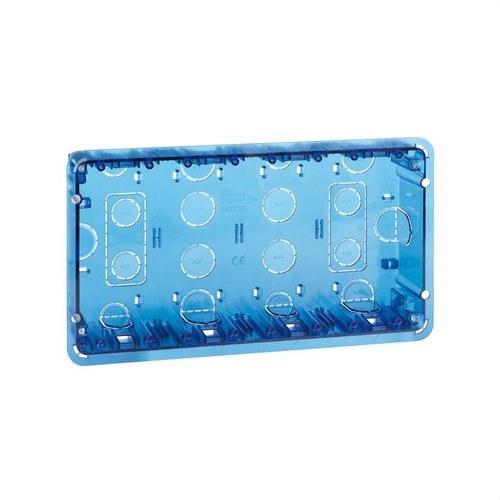

Einbau-Wandkasten für 4-fach Doppelrahmen Simon 500 Cima

Die Unterputz-Wanddose für 4 doppelte Elemente Simon 500 Cima wurde entwickelt, um ein Höchstmaß an Sicherheit und Zuverlässigkeit bei elektrischen und elektronischen Installationen sowohl in Wohngebäuden als auch in professionell genutzten Gebäuden zu bieten. Sie gehört zur renommierten Serie Simon 500 Cima, die speziell für die heutigen Anforderungen an Konnektivität und Kabelmanagement konzipiert wurde.

Ihre Struktur besteht aus hochwertigem halogenfreiem Thermoplast , einem Material, das die Flammenausbreitung im Brandfall verhindert und die Toxizität der Rauchgase reduziert, wodurch der Schutz von Personen und Anlagen erhöht wird. Dadurch ist sie eine besonders geeignete Lösung für Umgebungen, in denen Sicherheit oberste Priorität hat.

Diese Unterputzdose ist für die Aufnahme von 8 Modulen (4 doppelte Elemente) ausgelegt und bietet optimale Leistung selbst in anspruchsvollen Umgebungen mit hohen Temperaturen oder hoher Luftfeuchtigkeit. Darüber hinaus kann die Dose als Schablone während der Installation verwendet werden, dank integrierter Führungsschienen zur Markierung des Umfangs, was die Arbeit erleichtert und ein präzises Ergebnis gewährleistet.

• Serie: Simon 500 Cima
• Version: 4 doppelte Elemente
• Anzahl der Module: 8
• Material: Halogenfreier Thermoplast
• Kompatibilität: Simon 500 Cima und Simon 27 Play / Simon K45 Mechanismen mit speziellem Adapter
• Lieferumfang: Unterputzdose, Schutzabdeckung, Metalltrennwand und Folie zum Abdecken der Vorstanzungen.

Technisch bietet die Dose eine hohe mechanische und elektrische Widerstandsfähigkeit. Sie verfügt über die IK07-Klassifizierung , Schutzart IP4X und eine hohe Hitzebeständigkeit, was ihre Langlebigkeit und Zuverlässigkeit bei Unterputzinstallationen langfristig garantiert.

• IK-Klassifizierung: 7
• Schutzart: IP4X
• Hitzebeständigkeit: +125 ºC (IEC 60695-10-2)
• Glühdrahtprüfung: +850 ºC / 30 s (GWFI nach IEC 60695-2-11)
• Maximale Betriebstemperatur: +90 ºC
• Temperaturbereich bei der Installation: -5 bis +60 ºC

Sie verfügt über mehrere Einführungen und Öffnungen, die das Verlegen und Organisieren der Kabel erleichtern, sowie über eine Metalltrennwand , um die elektromagnetische Immunität bei VDM-Verkabelung zu gewährleisten, wenn diese in den vorgesehenen Fächern installiert wird.

• Befestigungslöcher für Klemmen: 14
• Vorgestanzte Öffnungen 30 x 70 mm: 2
• Öffnungen Ø20 mm: 8
• Öffnungen Ø25 mm: 10
• Seitliche Einführungen: 2
• Gehäuse für Erdungsanschluss: 2

Die Installation erfolgt ausschließlich unter Putz in der Wand , mit Befestigung durch die im Lieferumfang enthaltenen Krallen , sodass sie sich an verschiedene Baumaterialien anpasst. Das Entfernen von Komponenten ist nur mit Werkzeug möglich, was die Sicherheit des Systems erhöht.

• Installationsart: Unterputz in der Wand
• Montagerichtung: Vertikal
• Krallenbereich: Zwischen 4 und 30 mm
• Ausschnittmaße: 262 x 141 mm
• Außenmaße: 264 x 143 x 50 mm
• Abstand zwischen den Dosen zur Ausrichtung: 22 mm

Zur Pflege wird empfohlen, nur mit einem weichen, trockenen Tuch zu reinigen und keine scheuernden oder chlorhaltigen Produkte zu verwenden.

Eine robuste, sichere und durchdachte Dose für professionelle Installationen, bei denen jedes Detail zählt und das Endergebnis den Unterschied macht.
