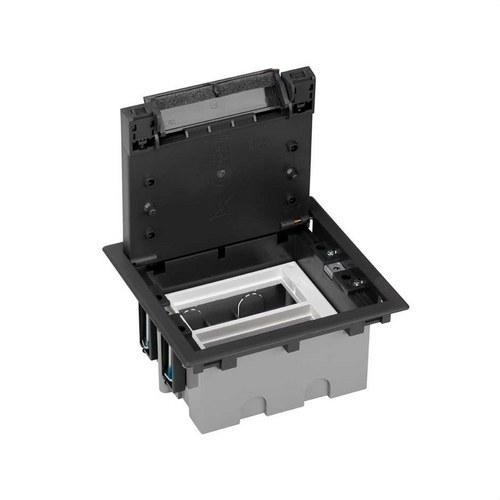

Bodensteckdose verstellbar für 4 Elemente zur Bodeninstallation Graphit Simon 500 Cima

Die höhenverstellbare Bodendose für 4 Elemente der Serie Simon 500 Cima ist eine professionelle Lösung, die entwickelt wurde, um elektrische, Sprach-, Daten- und Multimediaanschlüsse direkt im Boden zu integrieren. Ihr robustes und funktionales Design ermöglicht den Zugang zu Anschlussstellen, ohne die Ästhetik oder Sicherheit der Installation zu beeinträchtigen.

Diese Lösung ist besonders nützlich in Bereichen, in denen die Kabelverlegung über den Boden erfolgt, wie Büros, Schulungsräume, Bibliotheken, Museen, Hotels oder Praxen. Dank ihres verstellbaren Designs und ihrer strukturellen Festigkeit ermöglicht sie diskrete und sichere Installationen, die den Zugang zu Anschlüssen bei Bedarf erleichtern.

Die Dose gehört zur Simon 500 Cima-Reihe, einer Serie, die für ihre Qualität, Zuverlässigkeit und Kompatibilität mit strukturierten Verkabelungsinstallationen bekannt ist. Sie ist für bis zu 4 Elemente ausgelegt und kompatibel mit Simon 500 Cima-Einsätzen sowie – über spezielle Adapter – mit Einsätzen der Serien Simon 27 Play und Simon K45.

Hergestellt aus hochfestem Kunststoff mit einer Oberfläche in Graphit (RAL 7021), wurde diese Dose zahlreichen Tests unterzogen, um die Einhaltung der strengsten internationalen Normen zu gewährleisten. Ihre Struktur hält hohen Belastungen von bis zu 1400 kg stand, was sie ideal für stark frequentierte Bereiche macht.

Zusätzlich bietet sie Schutz gegen Staub und kleine Gegenstände durch einen Schutzschaum, was dazu beiträgt, die Installation in gutem Zustand zu halten und die Lebensdauer der eingebauten Komponenten zu verlängern.

Hauptmerkmale:

• Serie: Simon 500 Cima
• Produkttyp: Höhenverstellbare Bodendose
• Kapazität: 4 Elemente
• Kompatibilität: Simon 500 Cima-Einsätze und Simon 27 Play / Simon K45 über Adapter
• Oberfläche: Graphit
• RAL-Farbe: 7021
• Material: Hochfester Kunststoff
• Abmessungen: 171 x 187 x 76 mm
• Tiefe: 76 mm
• Verstellbare Tiefe: von 76 mm bis 100 mm
• Einbaumaß: 170 x 155 mm
• Abmessungen der Klappabdeckung: 145 x 161 x 15 mm
• Abmessungen der Einlegewanne: 220 x 172,2 mm
• Rahmenüberstand über Bodenniveau: 3,2 mm
• Innenfreiraum bei maximaler Einstellung: 38 mm
• Innenfreiraum bei minimaler Einstellung: 13 mm

Technische Eigenschaften:

• Schlagfestigkeitsklasse: IK08
• Schutzart: IP4X
• Hitzebeständigkeit: bis +125 ºC (IEC 60695-10-2)
• Maximale Betriebstemperatur: +90 ºC
• Temperaturbereich bei Installation: -5 ºC bis +60 ºC
• Isolationswiderstand: >5 MΩ bei 500 V
• Durchschlagsfestigkeit: 2000 V bei 50 Hz für 1 Minute ohne Durchschlag oder Überschlag
• Glühdrahtprüfung: +850 ºC / 30 Sekunden (GWFI nach IEC 60695-2-11)
• Maximale Traglast: 1400 kg

Konfiguration und Kabeleinführungen:

• 8 seitliche Kabeleinführungen
• 4 Löcher für Klemmen
• 4 vorgestanzte Löcher Ø20 mm
• 4 vorgestanzte Löcher Ø26 mm
• Metalltrennwand zur Gewährleistung der elektromagnetischen Abschirmung bei VDM-Verkabelung enthalten

Lieferumfang:

• Bodendose
• Metalltrennwand
• Erdungskabel
• Schraubenset
• Installationsanleitung

Installation:

• Speziell für die Installation im Estrichboden entwickelt
• Auch für den Einbau in Doppelböden geeignet
• Befestigung mittels Krallen auf der Bodenwanne
• Krallenreichweite: zwischen 14 und 54 mm
• Montagerichtung: horizontal oder vertikal
• Deckel mit 2 Öffnungspositionen

Hinweise:

• Für die vollständige Installation muss die Kunststoffwanne mit der Referenz 52052102-035 kombiniert werden.
• Optional kann die Abdeckplatte mit der Referenz 52053102-038 verwendet werden, wenn kein identischer Bodenbelag installiert wird.

Pflegehinweise:

• Mit einem weichen, trockenen Tuch reinigen.
• Keine scheuernden oder chlorhaltigen Reinigungsmittel verwenden.

Die Bodendosen der Serie Simon 500 Cima sind für diskrete und effiziente Lösungen in modernen Installationen konzipiert, bei denen Konnektivität im Vordergrund steht. Ihre Robustheit, Tragfähigkeit und Vielseitigkeit machen sie zur idealen Wahl für professionelle Projekte.

Eine äußerst praktische Lösung, wenn Anschlüsse in der Raummitte benötigt werden, ohne sichtbare Kabelkanäle zu verwenden – für einen sauberen, aufgeräumten und voll funktionsfähigen Raum.
