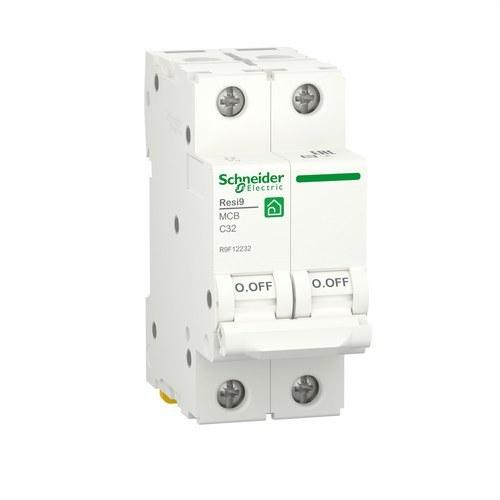

Magnetotérmischer Resi9 2P 32 A 6000 A 230 V

Der Resi9 2P 32A von Schneider Electric ist ein Miniatur-Leistungsschalter, der speziell entwickelt wurde, um elektrische Installationen in Wohngebäuden vor Überlastungen und Kurzschlüssen zu schützen. Teil der renommierten Resi9-Reihe, bietet dieses Gerät eine effiziente und sichere Lösung, um den ordnungsgemäßen Betrieb elektrischer Systeme in Einzel- oder Mehrfamilienhäusern zu gewährleisten und sowohl Personen als auch angeschlossene Geräte zu schützen.

Dieses Modell Resi9 2P ist ein zweipoliger Leistungsschalter mit vollständigem Schutz in beiden Phasen (2 geschützte Pole), was es zu einer idealen Wahl für Installationen macht, bei denen ein robuster und zuverlässiger Schutz erforderlich ist. Mit einem Nennstrom von 32A und einer Auslösecharakteristik vom Typ C ist dieser Leistungsschalter darauf ausgelegt, elektrische Schaltungen vor langanhaltenden Überlastungen und plötzlichen Kurzschlüssen zu schützen, und stellt sicher, dass die Stromversorgung unterbrochen wird, bevor ernsthafte Schäden an der Installation oder den angeschlossenen Geräten auftreten.

Der Resi9 2P hat eine Schaltvermögen von bis zu 6000 A gemäß der Norm EN/IEC 60898-1, was bedeutet, dass er hohe Kurzschlussströme bewältigen kann, ohne die Sicherheit zu gefährden. Dieses Schaltvermögen ist für die meisten Wohninstallationen geeignet, wo es entscheidend ist, dass die Leistungsschalter im Falle eines schwerwiegenden Fehlers den Stromkreis effektiv unterbrechen können, um sowohl Personen als auch Geräte zu schützen.

Die einfache Installation ist ein weiteres herausragendes Merkmal dieses Leistungsschalters. Der Resi9 ist für die Montage auf einem DIN-Schienen konzipiert, was eine schnelle und unkomplizierte Installation in jedem modularen Verteilerkasten ermöglicht. Dank seiner Breite von 4 Teilungen à 9 mm nimmt dieser Leistungsschalter minimalen Platz ein, was ihn zur perfekten Wahl für Verteilerkästen mit begrenztem Raum macht. Darüber hinaus erleichtert sein verstellbares Clip-Befestigungssystem sowohl die Erstinstallation als auch die spätere Demontage oder den Austausch.

Dieser Leistungsschalter zeichnet sich nicht nur durch seine Schutzfähigkeit aus, sondern auch durch seine Haltbarkeit. Er verfügt über eine mechanische Widerstandsfähigkeit von bis zu 20.000 Zyklen und eine elektrische Haltbarkeit von 10.000 Zyklen, was eine zuverlässige Leistung und eine lange Lebensdauer selbst bei intensiver Nutzung gewährleistet.

Was die Fähigkeit betrifft, Umweltbedingungen standzuhalten, kann der Resi9 2P in einem breiten Temperaturbereich von -25°C bis +60°C betrieben werden, was ihn zu einer robusten und geeigneten Option für verschiedene Umgebungen macht. Darüber hinaus ist das Gerät mit einem Schutzgrad von IP20 und IP40 (bei Montage in einem Gehäuse) geschützt, was sicherstellt, dass es vor dem Eindringen von festen Objekten mittlerer Größe, wie Kabeln oder Werkzeugen, geschützt ist, jedoch nicht für die direkte Exposition gegenüber Flüssigkeiten ausgelegt ist.

Technische Daten

• Nennstrom (In): 32A.
• Schaltvermögen: 6000A gemäß IEC/EN 60898-1.
• Anzahl der Pole: 2P, beide Pole geschützt.
• Auslösecharakteristik: C, für typische Wohnanwendungen.
• Nennspannung (Ue): 400 V AC bei 50/60 Hz.
• Nennisolationsspannung (Ui): 440 V AC.
• Spannungsstoßfestigkeit (Uimp): 4 kV.
• Montage: Auf DIN-Schiene mit Clip-Befestigung.
• Anschlüsse: Tunnelanschlüsse für starre Kabel bis 25 mm² und flexible Kabel bis 16 mm².
• Abmessungen: 81 mm hoch, 36 mm breit, 72 mm tief.
• Gewicht: 240 g.
• Schutz IP: IP20 und IP40 (im Gehäuse).
• Mechanische Haltbarkeit: Bis zu 20.000 Zyklen.
• Elektrische Haltbarkeit: Bis zu 10.000 Zyklen.

Wichtige Vorteile

• Fortschrittlicher thermomagnetischer Schutz: Kombiniert Schutz gegen Überlastungen und Kurzschlüsse und gewährleistet die Sicherheit der elektrischen Schaltungen in Wohnanwendungen.
• Hohe Schaltfähigkeit: Mit 6000A Schaltvermögen kann der Resi9 2P bedeutende Kurzschlussströme bewältigen, was einen zuverlässigen Schutz für Wohnsysteme bietet.
• Einfache Installation: Sein modulares Design und die Montage auf DIN-Schiene machen ihn perfekt für eine schnelle und unkomplizierte Installation.
• Haltbarkeit und Widerstandsfähigkeit: Mit einer Lebensdauer von bis zu 20.000 mechanischen Zyklen bietet dieser Leistungsschalter eine langlebige und zuverlässige Leistung über die Zeit.
