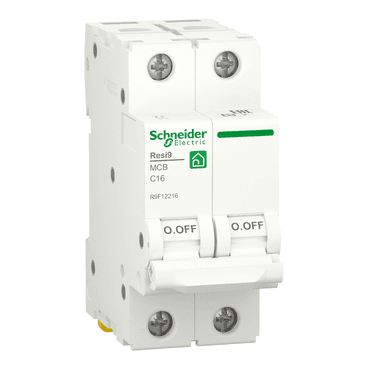

Leitungsschutzschalter RESI9 2P 16A Charakteristik C 230V Charakteristik C 6kA

Der Magnetotermische Schutzschalter Resi9 2P 16 A 6000 A 230 V von Schneider Electric ist ein Miniatur-Leistungsschalter (MCB), der zum Schutz elektrischer Anlagen vor Überlast und Kurzschluss entwickelt wurde und Sicherheit in einzelnen und kollektiven Wohngebäuden bietet. Dieser 2-polige Leistungsschalter bietet umfassenden Schutz vor Anomalien in der Stromversorgung und gewährleistet die Kontinuität und Sicherheit der Installation.

Technische Merkmale:

• Produktreihe: Resi9
• Produkttyp: Miniatur-Leistungsschalter (MCB)
• Anzahl der Pole: 2 Pole (2P)
• Nennstrom (In): 16 A
• Auslösecharakteristik: Charakteristik C (schützt vor Überlast und Kurzschluss, mit magnetischer Auslösung zwischen dem 5- und 10-fachen des Nennstroms)
• Schaltvermögen:
  • 6000 A bei 400 V AC (gemäß Norm EN/IEC 60898-1)
• Netzfrequenz: 50/60 Hz
• Nennbetriebsspannung (Ue): 400 V AC
• Nennisolationsspannung (Ui): 440 V AC
• Stoßspannungsfestigkeit (Uimp): 4 kV

Dieser magnetothermische Schutzschalter bietet zuverlässigen Schutz, indem er eine thermische Auslösung zum Schutz vor Überlast und eine magnetische Auslösung für Kurzschlussfälle kombiniert. Er ist besonders nützlich zum Schutz von Wohngebäudeschaltungen und stellt sicher, dass Überlasten oder Kurzschlüsse effektiv erkannt werden und die Stromversorgung unterbrochen wird, um größere Schäden zu verhindern.

Installation und Benutzerfreundlichkeit:

Der Resi9 2P 16 A ist für eine einfache Installation konzipiert und kann schnell auf einer DIN-Schiene mit einem verstellbaren Clip-System montiert werden. Seine Tunnelklemmen ermöglichen eine sichere Verbindung für starre Kabel bis zu 25 mm² und flexible Kabel bis zu 16 mm², was Flexibilität bei der Installation bietet. Zusätzlich verfügt dieser Leistungsschalter über eine visuelle Ein-/Ausschaltanzeige zur besseren Verwaltung des elektrischen Systems.

Zusätzliche Spezifikationen:

• Mechanische Haltbarkeit: Bis zu 20.000 Zyklen
• Elektrische Haltbarkeit: Bis zu 10.000 Zyklen
• Abmessungen:
  • Breite: 36 mm
  • Höhe: 81 mm
  • Tiefe: 72 mm (44 mm eingebaut)
• Gewicht: 240 g
• Farbe: Weiß (RAL 9003)
• Schutzart:
  • IP20 an den Klemmen und IP40 bei Installation in einem Schaltschrank, gemäß Norm IEC 60529.

Dieser Schalter bietet eine hervorragende mechanische Festigkeit und elektrische Beständigkeit, was eine lange Lebensdauer unter normalen Betriebsbedingungen sicherstellt. Er ist zertifiziert, um die internationalen Standards EN/IEC 60898-1 zu erfüllen, und gewährleistet die Einhaltung der elektrischen Sicherheits- und Schutzanforderungen in Wohnanlagen.

Anwendungen:

Der Magnetotermische Schutzschalter Resi9 2P 16 A ist ideal für eine Vielzahl von Wohnanwendungen, einschließlich:

• Schutz von Stromkreisen in Haushalten: Schützt vor Überlast und Kurzschluss in Beleitungs-, Steckdosen- und Geräteleitungen.
• Installationen in Wohngebäuden: Bietet Schutz in elektrischen Verteilungssystemen von Wohnungen und geteilten Wohnbereichen.
• Elektrische Isolationssysteme: Erfüllt die Isolationsanforderungen, um die elektrischen Schaltungen gemäß den Vorschriften zu schützen.

Zusätzliche Vorteile:

• Einfache Installation und Demontage: Der Leistungsschalter kann dank seines modularen Designs und der Montage auf der DIN-Schiene leicht installiert und entfernt werden.
• Eignung für Isolierung: Entsprechend der Norm IEC/EN 60898-1 ist der Schalter auch für die manuelle Trennung des Stromkreises bei Wartungsarbeiten geeignet.
• Internationale Zertifizierungen: Verfügt über die Qualitätszertifizierungen AENOR, EAC und UA TR, die seine Einhaltung der höchsten Standards für elektrischen Schutz und Sicherheit garantieren.
