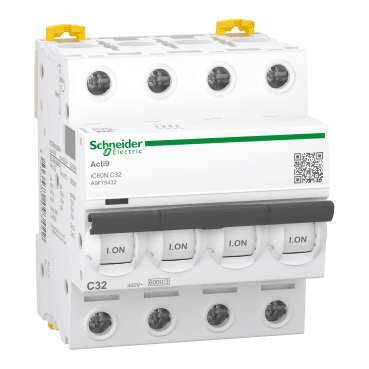

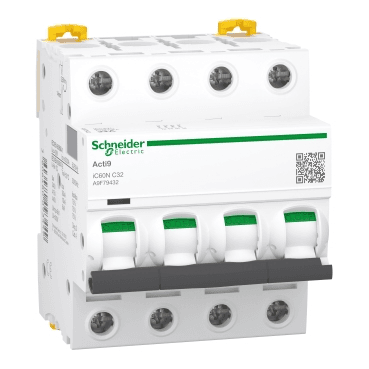

Leitungsschutzschalter IC60N 4P 32A Charakteristik C 10kA

Der Mini-Leistungsschalter (MCB) Acti9 iC60N 4P 32 A von Schneider Electric ist ein Gerät, das für umfassenden Schutz gegen Überlastungen und Kurzschlüsse in Niederspannungs-Elektrosystemen entwickelt wurde. Dieser 4-polige Leistungsschalter (mit Schutz für alle Pole) ist für Anwendungen in sowohl Wechselstrom- (AC) als auch Gleichstrom- (DC) Installationen optimiert und bietet Sicherheit und Zuverlässigkeit in der Stromversorgung.

Mit einem Nennstrom von 32 A und einer Auslösecharakteristik Typ C gewährleistet der Acti9 iC60N eine schnelle und effektive Reaktion bei Überlastungen und Kurzschlüssen und schützt sowohl Personen als auch die an das Netz angeschlossenen Geräte. Dieser Schalter ist ideal für den Einsatz in Wohn-, Gewerbe- und leichten Industrieumgebungen, wo ein zuverlässiger und robuster Schutz erforderlich ist.

Der Schalter hat eine Ausschaltvermögen von 6000 A bei 400 V AC gemäß der Norm IEC/EN 60898-1, was seine Leistung in Installationen mit mittleren Kurzschlussstromniveaus sicherstellt. Darüber hinaus kann dieses Gerät mit einer Ausschaltvermögen von 10 kA bei 230/400 V AC und bis zu 20 kA bei 230 V AC betrieben werden, wodurch es sich für den Schutz von Stromkreisen in anspruchsvolleren Anwendungen eignet.

Hauptmerkmale:

• Nennstrom: 32 A
• Auslösecharakteristik: Typ C (mittlere Reaktion)
• Ausschaltvermögen: 6000 A bei 400 V AC gemäß IEC/EN 60898-1
• Schutz: Kurzschlüsse und Überlastungen in Wechselstrom- und Gleichstromsystemen

Der Acti9 iC60N Schalter verfügt über eine Reihe von fortschrittlichen Funktionen, die sowohl die Installation als auch die Wartung erleichtern. Der exklusive Visitrip-Indikator von Schneider Electric ermöglicht die schnelle Identifizierung des Kreises, der den Auslösevorgang verursacht hat, wodurch die Diagnose- und Eingriffszeit erheblich reduziert wird. Darüber hinaus sorgt das grüne Visisafe-Band für die physische Trennung der Kontakte, was eine sichere Wartung stromabwärts ermöglicht.

Das kompakte Design dieses Schalters ermöglicht die Installation auf Standard-DIN-Schienen, was die Integration in modulare Schalttafeln schnell und einfach macht. Darüber hinaus verfügt er über einfache Anschlussklemmen an der Ober- und Unterseite, die starre Kabel bis zu 35 mm² und flexible Kabel bis zu 25 mm² aufnehmen, was Flexibilität im Design des elektrischen Systems bietet.

Wichtige technische Daten:

• Nennisolationsspannung (Ui): 500 V AC
• Stoßspannungsfestigkeit (Uimp): 6 kV
• Betriebsfrequenz: 50/60 Hz
• Begrenzungsklasse: Klasse 3 gemäß IEC/EN 60898-1
• Mechanische Lebensdauer: 20.000 Zyklen
• Elektrische Lebensdauer: 10.000 Zyklen
• Abmessungen: 72 mm Breite, 85 mm Höhe, 78,5 mm Tiefe
• Gewicht: 0,5 kg

Zusätzliche Merkmale:

• Robuster Schutz: Der Acti9 iC60N ist so konzipiert, dass er sowohl in Wechselstrom- als auch in Gleichstromnetzen einen effektiven Schutz bietet, mit der Fähigkeit, hohe Stromniveaus in kritischen Anwendungen zu unterbrechen.
• Zuverlässigkeit bei der Wartung: Dank seines Visisafe-Bands können Benutzer sicher sein, dass die Kontakte physisch getrennt sind, was die Sicherheit während der Wartungsarbeiten erhöht.
• Modulares Design: Seine Installation auf DIN-Schienen erleichtert die Integration in jede Schalttafel, was ihn zu einer flexiblen und vielseitigen Option für eine breite Palette von Anwendungen macht.

Typische Anwendungen:

Dieser Leistungsschalter ist ideal für den Einsatz in Installationen, die einen robusten und zuverlässigen Schutz gegen Kurzschlüsse und Überlastungen erfordern. Zu seinen Anwendungen gehören Stromverteilungssysteme in Wohn- und Geschäftsgebäuden, kleine Industrien und jede Installation, die sowohl Wechselstrom als auch Gleichstrom verwendet. Darüber hinaus macht seine Fähigkeit zur Integration in modulare Schalttafeln und seine Kompatibilität mit Verteilerblöcken und Kammbrücken ihn zu einer flexiblen Lösung für verschiedene Installationskonfigurationen.

Der Mini-Leistungsschalter Acti9 iC60N 4P 32 A von Schneider Electric ist eine hoch zuverlässige Lösung zum Schutz von Stromkreisen gegen Überlastungen und Kurzschlüsse. Mit seiner Ausschaltvermögen von bis zu 6000 A und fortschrittlichen Funktionen wie dem Visitrip-Indikator und dem Visisafe-Band gewährleistet dieses Gerät die Sicherheit und Zuverlässigkeit in elektrischen Installationen und erleichtert sowohl die Installation als auch die Wartung.
