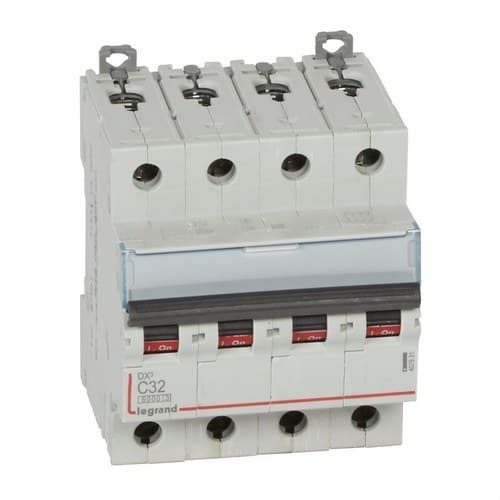

Leitungsschutzschalter DX3 4P 32A Charakteristik C 6/10kA

Der Legrand DX³ Leitungsschutzschalter 407931 ist ein automatischer Schutzschalter mit 4 Polen und 32 Ampere, der elektrische Anlagen vor Überlast und Kurzschluss schützt. Er verfügt über die Auslösecharakteristik Kurve C, eine Nennspannung von 400 Volt Wechselstrom und ein Ausschaltvermögen von 6 kA nach EN 60898-1 sowie 10 kA nach IEC 60947-2 bei 400 Volt.

Die vierpolige Ausführung mit 4 geschützten Polen, die Montage auf DIN-Schiene und das 4-Modul-Format erleichtern die Integration in Verteilerschränke. Neben dem Leitungsschutz ermöglicht das Gerät auch Schalt- und Trennfunktionen des Stromkreises.

Legrand DX³ vierpoliger Leitungsschutzschalter 32 A

Die Referenz 407931 gehört zur DX³-Serie von Legrand. Das Gerät kombiniert zwei ergänzende Auslösesysteme, um Leiter und Betriebsmittel einer elektrischen Anlage vor Überstrom zu schützen.

Der thermische Schutz reagiert auf länger anhaltende Überlasten, während der magnetische Schutz bei einem durch Kurzschluss verursachten hohen Strom schnell auslöst.

4 geschützte Pole

Der Legrand 407931 verfügt über 4 Gesamtpole und 4 geschützte Pole. Sein Mechanismus schaltet die Pole gemeinsam ab, wenn der Schutzschalter auslöst.

Diese Konfiguration ermöglicht den Einsatz eines einzigen Geräts zum Schutz von Stromkreisen, die eine vierpolige Abschaltung erfordern, und erleichtert die Integration in Verteilerschränke.

Kurve C mit magnetischer Auslösung zwischen 160 und 320 Ampere

Der Leitungsschutzschalter besitzt eine Auslösecharakteristik C. Bei diesem Typ von Schutzschalter erfolgt die magnetische Auslösung bei Kurzschluss zwischen 5 und 10 Mal dem Nennstrom.

Für diese 32-A-Referenz gibt Legrand einen magnetischen Auslösebereich zwischen 160 und 320 Ampere an. Diese Eigenschaft erlaubt bestimmte kurzzeitige Stromspitzen, ohne die schnelle Reaktionsfähigkeit bei einem Kurzschluss zu verlieren.

Ausschaltvermögen von 6 kA nach EN 60898-1

Nach der Norm EN 60898-1 verfügt der Legrand DX³ 407931 über ein Bemessungsausschaltvermögen von 6 kA bei 400 Volt.

Dieser Wert beschreibt die Fähigkeit des Schalters, einen Kurzschlussstrom unter den für Leitungsschutzschalter in Haushalts- und ähnlichen Anwendungen festgelegten Prüfbedingungen zu unterbrechen.

Ausschaltvermögen von 10 kA nach IEC 60947-2

Gemäß der Norm IEC 60947-2 erreicht das Bemessungsausschaltvermögen des Geräts 10 kA bei 400 Volt. Bei 230 Volt gibt Legrand ein Bemessungsausschaltvermögen von 25 kA an.

Aus diesem Grund bezieht sich die Handelsbezeichnung 6/10 kA auf Werte, die nach unterschiedlichen Normen und Prüfbedingungen ermittelt wurden.

Energiebegrenzungsklasse 3

Der Leitungsschutzschalter besitzt eine Energiebegrenzungsklasse 3. Diese Eigenschaft zeigt seine Fähigkeit, die Energie zu begrenzen, die bei bestimmten Kurzschlussereignissen durch den Stromkreis fließt.

Die Begrenzung trägt dazu bei, thermische und elektrodynamische Beanspruchungen an Leitern und anderen Komponenten der Anlage bei hoher Überstrombelastung zu reduzieren.

Nennspannung 400 Volt

Der Legrand DX³ 407931 ist für eine Nennspannung von 400 Volt Wechselstrom ausgelegt und unterstützt eine Frequenz zwischen 50 und 60 Hertz.

Die Bemessungsisolationsspannung beträgt 500 Volt, und die Bemessungsstoßspannungsfestigkeit erreicht 4 kV.

Montage auf DIN-Schiene in 4 Modulen

Der Schutzschalter ist für die Montage auf DIN-Schiene vorgesehen und belegt eine Breite von 4 Modulen, sodass er zusammen mit FI-Schaltern, Schützen und anderen modularen Geräten im Schaltschrank installiert werden kann.

Die von Legrand angegebene Einbautiefe beträgt 44 Millimeter.

Abmessungen des Legrand 407931

• Breite: 70,8 Millimeter.
• Höhe: 94,8 Millimeter.
• Tiefe: 77,8 Millimeter.
• Einbautiefe: 44 Millimeter.
• Modulbreite: 4 Module.

Diese Abmessungen ermöglichen die genaue Bestimmung des für die Installation des Leitungsschutzschalters im Schaltschrank benötigten Platzes.

Speisung von oben oder unten

Der Legrand 407931 kann sowohl von oben als auch von unten gespeist werden, was bei der Planung und Verdrahtung des Schaltschranks Flexibilität bietet.

Legrand sieht die Einspeisung über Kupferkabel, Stiftkammschiene von oben oder unten, Gabelkammschiene von unten sowie kompatible HX³-Steckverteilersysteme von oben vor.

Klemmen für starre und flexible Leiter

Der Leitungsschutzschalter verfügt über schraubbare Anschlussklemmen und unterstützt verschiedene Leiterquerschnitte:

• Flexibler oder mehrdrähtiger Leiter: zwischen 1,5 und 25 Quadratmillimeter.
• Starrer Leiter: zwischen 1,5 und 35 Quadratmillimeter.

Diese Anschlussfähigkeit erleichtert die Anpassung an unterschiedliche Schaltschrankkonfigurationen und Kabelquerschnitte.

Schutzart IP20 und IK02

Der Schutzschalter verfügt über die Schutzart IP20 und ist bei ordnungsgemäßer Installation gegen zufälliges Berühren mit den Fingern geschützt.

Seine mechanische Stoßfestigkeit beträgt IK02.

Für einen breiten Temperaturbereich ausgelegt

Der Legrand DX³ 407931 kann bei einer Umgebungstemperatur zwischen -25 und 70 Grad Celsius betrieben werden. Für die Lagerung gibt der Hersteller einen Bereich von -40 bis 70 Grad Celsius an.

Das Gerät weist gemäß den technischen Daten eine Verschmutzungsgrad 2 auf.

Kompatibel mit DX³-Zubehör

Der Leitungsschutzschalter ermöglicht den Einbau kompatibler Hilfsgeräte aus der Legrand DX³-Serie. Dadurch können je nach Projektanforderung bestimmte Steuer-, Melde- oder Fernauslösefunktionen ergänzt werden.

Legrand sieht außerdem die Kombination mit Zubehör und kompatiblen Blöcken vor, um die Konfigurationsmöglichkeiten des Verteilerschranks zu erweitern.

Einfache Stromkreiskennzeichnung

Die Front verfügt über ein Beschriftungsfeld, mit dem der geschützte Stromkreis gekennzeichnet werden kann. Diese Eigenschaft erleichtert Inbetriebnahme, Wartung und das Auffinden von Leitungen in Schaltschränken mit vielen Geräten.

Technische Eigenschaften des Legrand 407931

• Marke: Legrand.
• Serie: DX³.
• Referenz: 407931.
• EAN: 3245064079310.
• Produkttyp: Leitungsschutzschalter.
• Anzahl der Pole: 4.
• Anzahl der geschützten Pole: 4.
• Nennstrom: 32 Ampere.
• Auslösecharakteristik: C.
• Magnetischer Auslösebereich: zwischen 160 und 320 Ampere.
• Nennspannung: 400 Volt Wechselstrom.
• Frequenz: zwischen 50 und 60 Hertz.
• Ausschaltvermögen nach EN 60898-1 bei 400 Volt: 6 kA.
• Bemessungsausschaltvermögen nach IEC 60947-2 bei 400 Volt: 10 kA.
• Bemessungsausschaltvermögen nach IEC 60947-2 bei 230 Volt: 25 kA.
• Bemessungsisolationsspannung: 500 Volt.
• Bemessungsstoßspannungsfestigkeit: 4 kV.
• Energiebegrenzungsklasse: 3.
• Verschmutzungsgrad: 2.
• Montage: DIN-Schiene.
• Anzahl der Module: 4.
• Breite: 70,8 Millimeter.
• Höhe: 94,8 Millimeter.
• Tiefe: 77,8 Millimeter.
• Einbautiefe: 44 Millimeter.
• Schutzart: IP20.
• Stoßfestigkeit: IK02.
• Querschnitt flexibler oder mehrdrähtiger Leiter: zwischen 1,5 und 25 Quadratmillimeter.
• Querschnitt starrer Leiter: zwischen 1,5 und 35 Quadratmillimeter.
• Anschlussart: Schraubklemme.
• Einspeiserichtung: oben oder unten.
• Betriebstemperatur: zwischen -25 und 70 Grad Celsius.
• Lagertemperatur: zwischen -40 und 70 Grad Celsius.
• Farbe: Grau RAL 7035.
• Beschriftungsfeld: ja.
• Kompatibel mit Hilfsgeräten: ja.

Vierpoliger Schutz für Verteilerschränke

Der Legrand DX³ 407931 kombiniert einen Nennstrom von 32 Ampere, Kurve C, 4-poligen Schutz und Ausschaltvermögen von 6 kA nach EN 60898-1 und 10 kA nach IEC 60947-2 bei 400 Volt.

Sein 4-Modul-Format, die Montage auf DIN-Schiene, die Möglichkeit der Einspeisung von oben oder unten, der große Anschlussbereich und die Kompatibilität mit DX³-Zubehör erleichtern den Einbau in Verteilerschränke, die Schutz vor Überlast und Kurzschluss erfordern.
