Leitungsschutzschalter DX3 4P 16A Charakteristik C 6/10kA

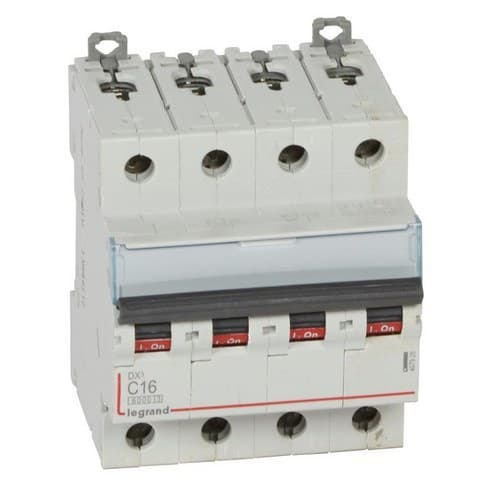

Der Legrand DX³ 407928 Leitungsschutzschalter ist ein vierpoliger Automat, der elektrische Anlagen vor Überlast und Kurzschluss schützt. Er verfügt über einen Nennstrom von 16 Ampere, eine Nennspannung von 400 Volt Wechselstrom und eine Auslösecharakteristik Kurve C.

Seine Ausführung mit 4 geschützten Polen ermöglicht das gemeinsame Abschalten der Leiter des Stromkreises und ist daher besonders für den Einsatz in Verteilerschränken und dreiphasigen Verteilungssystemen geeignet, in denen ein vierpoliger Schutz erforderlich ist.

Ausschaltvermögen von 6 und 10 Kilowattampere

Der Legrand 407928 bietet ein Bemessungsausschaltvermögen von 6 Kilowattampere bei 400 Volt gemäß EN 60898-1, einer Norm für Leitungsschutzschalter, die hauptsächlich für Haushaltsinstallationen und ähnliche Anwendungen vorgesehen sind.

Gemäß der Norm IEC 60947-2 verfügt das Gerät außerdem über ein Grenzausschaltvermögen von 10 Kilowattampere bei 400 Volt. Bei 230 Volt erreicht das Grenzausschaltvermögen 25 Kilowattampere.

Diese Fähigkeit ermöglicht es dem Leitungsschutzschalter, hohe Kurzschlussströme innerhalb seiner Nennwerte sicher zu unterbrechen und so sowohl die Verkabelung als auch die angeschlossenen Geräte der Anlage zu schützen.

Kurve C für den Schutz elektrischer Stromkreise

Die Auslösekurve C bewirkt eine sofortige magnetische Auslösung, wenn der Strom ungefähr das 5- bis 10-Fache des Nennstroms erreicht.

Bei diesem 16-A-Modell liegt die magnetische Auslöseschwelle bei Kurzschluss ungefähr zwischen 80 und 160 Ampere. Diese Eigenschaft erlaubt das kurzzeitige Verarbeiten bestimmter Einschaltstromspitzen, ohne unnötige Auslösungen zu verursachen, und gewährleistet gleichzeitig den Schutz vor hohen Überströmen.

Schutz vor Überlast und Kurzschluss

Der DX³-Automat kombiniert einen thermischen Schutz für lang anhaltende Überlasten mit einem magnetischen Schutz, der bei Kurzschlussströmen schnell reagiert.

Zusätzlich zum Schutz der Anlage kann der Leitungsschutzschalter für Schalt-, Trenn- und Isolierfunktionen des Stromkreises verwendet werden und erleichtert so Wartungs- und Schaltarbeiten im Verteilerschrank.

Vierpoliges Format mit 4 Teilungseinheiten

Der Legrand DX³ 407928 verfügt über 4 Gesamtpole und 4 geschützte Pole. Seine Breite entspricht 4 Teilungseinheiten, sodass er sich übersichtlich zusammen mit anderen Schutz-, Steuer- und Signalisierungsgeräten integrieren lässt.

Er ist für die Montage auf DIN-Schiene ausgelegt und besitzt eine Einbautiefe von 44 Millimetern. Die Einspeisung kann sowohl von oben als auch von unten erfolgen und bietet damit mehr Flexibilität bei der Verdrahtung des Verteilers.

Kompatibel mit Legrand DX³ Kammschienen und Hilfsmodulen

Der Leitungsschutzschalter kann mit Kupferleitern angeschlossen werden und ist mit verschiedenen Legrand-Verteilungskammschienen kompatibel, wodurch die gemeinsame Einspeisung mehrerer modularer Geräte im Verteilerschrank erleichtert wird.

Die DX³-Reihe ermöglicht außerdem die Integration bestimmter Steuer- und Signalisierungshilfsgeräte, Fehlerstromblöcke und weiterer kompatibler Zubehörteile, sodass Schutz- und Steuerfunktionen der Anlage bei Bedarf erweitert werden können.

Klemmen für starre und flexible Leiter

Die Anschlussklemmen nehmen flexible Leiter mit Querschnitten von 1,5 bis 25 Quadratmillimetern sowie starre Leiter von 1,5 bis 35 Quadratmillimetern auf.

Das System verwendet Schraubklemmen und verfügt über die Schutzart IP20, wodurch das Risiko eines versehentlichen Kontakts mit aktiven Teilen bei ordnungsgemäß installierter Ausführung reduziert wird.

Einfache Identifikation im Verteiler

Der Schalter ist mit einem Beschriftungsträger ausgestattet, der die Identifikation des geschützten Stromkreises erleichtert. Diese Funktion ist besonders in Verteilern mit mehreren Leitungen nützlich, da sich die Aufgabe jedes Leitungsschutzschalters bei Wartungs- oder Eingriffsarbeiten schnell erkennen lässt.

Die Ein- und Ausschaltstellung ist zudem am Betätigungshebel klar erkennbar, was die Sichtkontrolle des Gerätestatus erleichtert.

Technische Merkmale des Legrand 407928

• Marke: Legrand.
• Serie: DX³.
• Referenz: 407928.
• EAN: 3245064079280.
• Produkttyp: Leitungsschutzschalter.
• Anzahl der Pole: 4.
• Anzahl der geschützten Pole: 4.
• Nennstrom: 16 Ampere.
• Nennspannung: 400 Volt.
• Spannungsart: Wechselstrom.
• Auslösecharakteristik: C.
• Magnetische Auslösung: zwischen dem 5- und 10-Fachen des Nennstroms.
• Ausschaltvermögen gemäß EN 60898-1 bei 400 Volt: 6 Kilowattampere.
• Grenzausschaltvermögen gemäß IEC 60947-2 bei 400 Volt: 10 Kilowattampere.
• Grenzausschaltvermögen gemäß IEC 60947-2 bei 230 Volt: 25 Kilowattampere.
• Bemessungsisolationsspannung: 500 Volt.
• Bemessungsstoßspannungsfestigkeit: 4 Kilovolt.
• Frequenz: 50 bis 60 Hertz.
• Energiebegrenzungsklasse: 3.
• Anzahl der Module: 4.
• Montageart: DIN-Schiene.
• Einbautiefe: 44 Millimeter.
• Breite: 70,8 Millimeter.
• Höhe: 94,8 Millimeter.
• Gesamttiefe: 77,8 Millimeter.
• Schutzart: IP20.
• Schlagfestigkeit: IK02.
• Verschmutzungsgrad: 2.
• Umgebungstemperatur im Betrieb: -25 bis 70 Grad Celsius.
• Lagertemperatur: -40 bis 70 Grad Celsius.
• Querschnitt flexibler Leiter: 1,5 bis 25 Quadratmillimeter.
• Querschnitt starrer Leiter: 1,5 bis 35 Quadratmillimeter.
• Anschlussart: Schraubklemme.
• Einspeiserichtung: von oben oder unten.
• Farbe: Grau.

DX³ Leitungsschutzschalter für dreiphasige Verteilerschränke

Dank seiner 4-poligen Ausführung, dem Nennstrom von 16 Ampere, der Kurve C und einem Ausschaltvermögen von bis zu 10 Kilowattampere bei 400 Volt gemäß IEC 60947-2 bietet der Legrand DX³ 407928 eine vollständige Lösung zum Schutz elektrischer Stromkreise vor Überströmen.

Sein modulares Format, die Montage auf DIN-Schiene, die Möglichkeit der Einspeisung von oben oder unten, die Kompatibilität mit DX³-Zubehör und der große Anschlussbereich für Leiter erleichtern den Einsatz sowohl in neuen Verteilerschränken als auch bei Erweiterungs- oder Renovierungsarbeiten bestehender Installationen.
