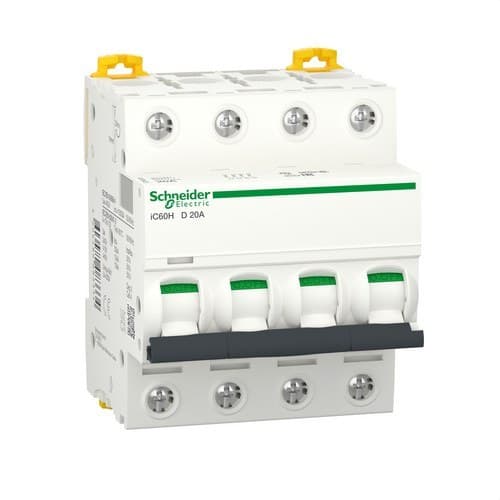

Leistungsschalter IC60H 4P 20A Charakteristik D

Dieser Acti9 iC60H ist ein mehrnormiger Niederspannungs-Leitungsschutzschalter (MCB) mit doppelten Tunnelklemmen. Es ist ein 4-poliger Leitungsschutzschalter mit 4 geschützten Polen, einem Nennstrom von 20A und einer Auslösekennlinie D. Die Bemessungskurzschlussausschaltvermögen erhöht sich auf bis zu 30kA bei 220V AC bis 240V AC gemäß EN/IEC 60947-2 und 10000A bei 400V AC gemäß EN/IEC 60898-1. Er erfüllt sowohl die industrielle Norm EN/IEC 60898-1 als auch die Wohnnorm EN/IEC 60947-2. Dieser Miniatur-Leistungsschalter schützt den Stromkreis vor Kurzschlüssen und Überlastströmen. Sein VisiTrip-Indikator verkürzt die Eingriffszeit, indem er den fehlerhaften Stromkreis anzeigt. Sein grünes VisiSafe-Band gewährleistet die physische Öffnung der Kontakte, um Wartungsarbeiten stromabwärts zu ermöglichen. Sein Schnellschließmechanismus, der unabhängig von der manuellen Bedienung ist, verlängert seine Lebensdauer. Er hat eine elektrische Lebensdauer von bis zu 10.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Bemessungsisolationsspannung Ui beträgt 500V AC. Seine Begrenzungsklasse 3 (gemäß EN/IEC 60898-1) verbessert die Kosten für den Schutz von stromabwärts gelegenen Stromkreisen. Das Produkt kann auf einer DIN-Schiene montiert werden. Seine Breite beträgt 8 Teilungseinheiten à 9 mm. Der Verschmutzungsgrad ist 3. Die Überspannungskategorie ist IV. Die Farbe des Produkts ist weiß (RAL9003). Die Abmessungen sind (B) 72mm x (H) 85mm x (T) 78,5mm. Das Gewicht beträgt 0,5kg. Es hat einen Schutzgrad IP20 (gemäß IEC/EN 60529) an seinen Klemmen. Die Betriebstemperatur liegt zwischen -35°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
