Differentialschalter iID 2P 40A 300mA A

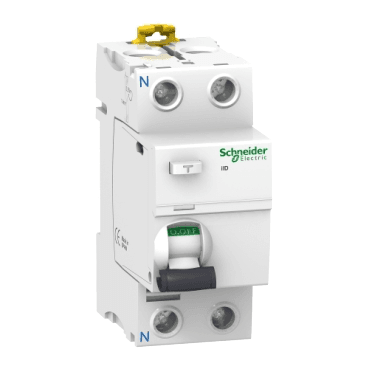

Der Fehlerstromschutzschalter (RCCB) Acti9 iID 2P 40 A 300 mA Typ A, Referenz A9R24240 von Schneider Electric, ist eine zuverlässige Lösung zum Schutz von Personen und elektrischen Geräten vor Stromschlägen und Brandgefahren. Dieses 2-polige Gerät ist dafür ausgelegt, elektrische Stromkreise von 40 A bei Erdschlussfehlern zu schützen, indem es das System sicher abschaltet, wenn ein Fehlerstrom von mehr als 300 mA erkannt wird.

Dieser Fehlerstromschutzschalter erfüllt die Norm EN/IEC 61008-1, was seine hohe Zuverlässigkeit und Sicherheit in Wohn- und Gewerbeanwendungen gewährleistet. Zusätzlich verfügt er über eine Schutzklasse Typ A, was bedeutet, dass er sowohl Wechsel- als auch pulsierende Fehlerströme erkennen kann, was ihn ideal für moderne Installationen mit elektronischen Geräten macht.

Wichtige Merkmale:

• Nennstrom: 40 A
• Fehlerstromempfindlichkeit: 300 mA
• Schutzklasse: Typ A (Erkennung von Wechsel- und pulsierenden Strömen)
• Schaltvermögen: 1500 A
• Kurzschlussstromfestigkeit: 10 kA

Der Acti9 iID integriert die VisiTrip-Technologie, einen Indikator, der es ermöglicht, das Gerät, das den Auslöser im Stromkreis verursacht hat, schnell zu erkennen, was die Fehlerbehebung erleichtert und die Eingriffszeit erheblich reduziert. Außerdem verfügt er über die VisiSafe-Technologie, die sicherstellt, dass die Kontakte vollständig geöffnet sind, wenn der Schalter in der Aus-Position ist, was eine sichere Trennung für Wartungsarbeiten stromabwärts ohne Risiken gewährleistet.

Wichtige technische Daten:

• Betriebsspannung: 220-240 V AC bei 50/60 Hz
• Isolationsspannung (Ui): 500 V AC
• Stoßspannungsfestigkeit (Uimp): 6 kV
• Mechanische Lebensdauer: 20.000 Zyklen
• Elektrische Lebensdauer: 15.000 Zyklen
• Überspannungskapazität: 250 A
• Montage: Auf DIN-Schiene, mit verstellbarer Befestigungsklammer
• Anschlüsse: Klemmen für starre Kabel bis 35 mm² und flexible Kabel bis 25 mm²
• Anzugsmoment: 3,5 N.m

Der Fehlerstromschutzschalter iID ist kompakt und einfach zu installieren, mit Abmessungen von 91 mm Höhe, 36 mm Breite und 73,5 mm Tiefe, was seine Integration in standardmäßige modulare Schaltschränke ermöglicht. Sein modulares Design erleichtert zudem die Verdrahtung und reduziert den benötigten Platz, wodurch eine saubere und ordentliche Installation gewährleistet wird.

Zusätzliche Eigenschaften:

• Kontaktpositionsanzeige: Der Schalter enthält einen visuellen Indikator, der klar zeigt, ob die Kontakte offen oder geschlossen sind, und bietet eine zusätzliche Bestätigung des Gerätestatus.
• Kompatibilität mit Schlössern: Das Gerät kann mit einem Vorhängeschloss gesichert werden, um sicherzustellen, dass es während Wartungsarbeiten nicht versehentlich betätigt wird.

Typische Anwendungen:

Der Fehlerstromschutzschalter Acti9 iID 2P 40 A 300 mA Typ A eignet sich für den Einsatz in Wohn-, Gewerbe- und Leichtindustrieanlagen, wo ein effektiver Schutz gegen Erdschlussfehler und Stromschläge erforderlich ist. Er ist ideal zum Schutz von Stromkreisen, die empfindliche Geräte wie Haushaltsgeräte, Büroausstattung und Beleuchtungssysteme versorgen, um die Sicherheit von Personen zu gewährleisten und Brandgefahren zu vermeiden.

Zusammenfassend bietet der Fehlerstromschutzschalter Acti9 iID 2P 40 A 300 mA Typ A von Schneider Electric eine perfekte Kombination aus fortschrittlichem Schutz, Benutzerfreundlichkeit und schneller Diagnose, was ihn zu einer zuverlässigen und sicheren Wahl für jede elektrische Installation macht. Seine Fähigkeit, Fehler schnell durch den VisiTrip-Indikator zu identifizieren, zusammen mit der zusätzlichen Sicherheit durch VisiSafe, macht ihn zu einer ausgezeichneten Wahl für den Schutz moderner elektrischer Stromkreise.
