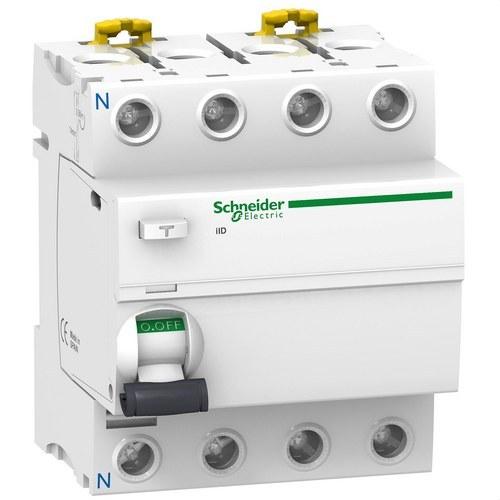

Differentialschalter Acti9 iID 4P 100A 300mA AC

Der Fehlerstromschutzschalter Schneider Electric Acti9 iID 4P 100A 300mA AC ist eine fortschrittliche und zuverlässige Lösung zum Schutz sowohl von Haushalts- als auch Industrieanlagen. Dieses hochwertige Gerät, das für die automatische Abschaltung bei Erdschluss konzipiert ist, schützt vor elektrischem Schlag und Brandgefahr und bietet somit eine höhere Sicherheit im täglichen Gebrauch.

Dieses 4-polige Modell (4P) mit einem Nennstrom von 100 A und einer Empfindlichkeit von 300 mA ist ideal für die Installation in Wechselstromnetzen (AC). Seine Schutzklasse Typ AC macht es zur richtigen Wahl, um Erdschlüsse in elektrischen Anlagen zu schützen, die zwischen 380 VAC und 415 VAC mit einer Frequenz von 50 oder 60 Hz betrieben werden. Darüber hinaus verfügt es über eine von der Spannung unabhängige Auslösung durch Fehlerstrom, was seine Wirksamkeit unter verschiedenen Netzbedingungen sicherstellt.

Technische Merkmale:

• Nennstrom (In): 100 A
• Empfindlichkeit bei Erdschlüssen: 300 mA
• Nennschaltvermögen: 1500 A
• Kurzschlussstromfestigkeit: 10 kA
• Elektrische Lebensdauer: Bis zu 10.000 Zyklen
• Mechanische Lebensdauer: Bis zu 20.000 Zyklen
• Nennisolationsspannung (Ui): 500 V AC
• Stoßspannungsfestigkeit (Uimp): 6 kV

Eines der herausragendsten Merkmale dieses Fehlerstromschutzschalters ist sein Visitrip- und VisiSafe-Anzeigesystem. Ersteres ermöglicht es, durch einen mechanischen Indikator auf der Vorderseite des Geräts schnell zu erkennen, welcher Schalter aufgrund eines Fehlers ausgelöst hat, wodurch die Interventions- und Reparaturzeit verkürzt wird. Der VisiSafe-Indikator bestätigt die vollständige Öffnung der Pole und gewährleistet so eine sichere Wartung in den nachgeschalteten Bereichen der Anlage.

Dieser Fehlerstromschutzschalter ist in Weiß (RAL9003) gefertigt, und seine kompakten Abmessungen (72 mm Breite, 91 mm Höhe und 73,5 mm Tiefe) machen ihn geeignet für die Installation in Schaltschränken durch Montage auf einer DIN-Schiene. Darüber hinaus ermöglicht sein modulares Design eine einfache Integration in bestehende elektrische Systeme und beansprucht einen Platz von 8 Modulen à 9 mm.

Zusätzliche Vorteile:

• Normkonformität: Entspricht der Norm EN/IEC 61008-1, was seine Sicherheit und Effizienz nach internationalen Standards garantiert.
• Schutzart: IP20 im Freien, die sich auf IP40 erhöht, wenn sie in einem modularen Schrank installiert wird, gemäß der Norm IEC/EN 60529.
• Großer Temperaturbereich: Funktioniert bei Temperaturen von -5 °C bis 60 °C, mit einem erweiterten Lagertemperaturbereich von -40 °C bis 85 °C, was seine Leistung unter extremen Umweltbedingungen sicherstellt.

Der Acti9 iID ist auch sehr robust, mit einer mechanischen Belastbarkeit von bis zu 20.000 Zyklen und einer elektrischen Belastbarkeit von bis zu 10.000 Zyklen, was seine Langlebigkeit und Zuverlässigkeit auf lange Sicht sicherstellt. Seine Klemmen akzeptieren einen Kabelquerschnitt von bis zu 35 mm² bei starren Kabeln und bis zu 25 mm² bei flexiblen Kabeln, mit einem Anziehdrehmoment von 3,5 N.m, was eine sichere und effektive Verbindung gewährleistet.

Der Schneider Electric Acti9 iID 4P 100A 300mA ist eine ausgezeichnete Wahl für diejenigen, die einen effizienten, sicheren und einfach zu installierenden Fehlerstromschutzschalter suchen. Mit seiner Fähigkeit, gegen Erdschlussfehler zu schützen, kombiniert mit seinen Visitrip- und VisiSafe-Anzeigen, erleichtert er die Wartung und verbessert die elektrische Sicherheit in jeder Art von Installation.
