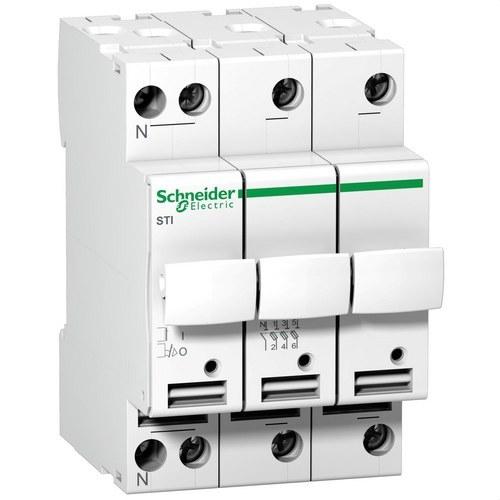

Sicherungsschalter Acti9 STI 3P+N 500V

Der isolierbare Sicherungshalter Acti9 STI 3P+N von Schneider Electric, Referenz A9N15658, ist eine Lösung zur Trennung von Sicherungen für industrielle und tertiäre Anwendungen, die eine hohe Abschaltkapazität erfordern und Schutz in Niederspannungsumgebungen gewährleisten. Dieses Gerät ist darauf ausgelegt, maximale Sicherheit und Leistung in elektrischen Installationen zu bieten und einen effektiven Schutz sowohl gegen Überlastungen als auch Kurzschlüsse zu ermöglichen.

Dieser Sicherungshalter unterstützt einen Nennstrom von bis zu 25A und eine Betriebsspannung von 500V AC, was ihn zu einem unverzichtbaren Element in Anwendungen macht, die einen robusten und zuverlässigen Schutz erfordern. Er ist kompatibel mit Sicherungen vom Typ gG und aM, wobei erstere für den allgemeinen Schutz gegen Überlastungen und Kurzschlüsse vorgesehen sind, während letztere auf Anwendungen mit Motoren ausgerichtet sind und spezifischen Schutz gegen Kurzschlüsse in Geräten bieten, die hohe Spitzenströme handhaben.

Der Acti9 STI 3P+N hat ein modulares Design, das die Installation auf einer DIN-Schiene erleichtert, was ihn zu einer vielseitigen und einfach zu montierenden Option für verschiedene elektrische Umgebungen macht. Seine kompakte Größe von 81 mm Höhe, 54 mm Breite und 75 mm Tiefe ermöglicht eine einfache Integration in Verteilerschränke und nimmt minimalen Platz ein. Darüber hinaus sorgt das verstellbare Befestigungssystem mit Clip für eine schnelle und zuverlässige Installation.

Zu seinen herausragendsten Merkmalen gehört der Schutzgrad IP20 an den Anschlüssen, der sich auf IP40 erhöht, wenn er in einem modularen Gehäuse installiert wird, was zusätzlichen Schutz gegen versehentlichen Kontakt und Staub gewährleistet. Um die Sicherheit und Funktionalität zu verbessern, enthält dieser Sicherungshalter eine optionale Neonanzeige von 230V, die rot leuchtet, wenn die Sicherung durchgebrannt ist, was die sofortige Fehlererkennung erleichtert.

Darüber hinaus verfügt der Acti9 STI über eine zusätzliche Abdeckung zur Unterbringung einer Ersatzsicherung, was eine höhere Effizienz und Schnelligkeit bei Wartungsarbeiten gewährleistet. Der Betätigungshebel kann ebenfalls blockiert werden, was die Sicherheit des Geräts während Wartungs- oder Reparaturarbeiten erhöht.

Technische Merkmale:

• Serie: Acti9
• Modell: STI 3P+N
• Anzahl der Pole: 3P+N
• Nennstrom [In]: 2A, 4A, 6A, 10A, 16A, 20A, 25A
• Nennbetriebsspannung [Ue]: 500V AC
• Nennisolationsspannung [Ui]: 500V AC bei 50/60 Hz
• Sicherungskurve: gG (Allzweck) oder aM (Motorschutz)
• Sicherunggröße: 10,3 mm x 38 mm
• Schutz: IP20 an den Anschlüssen, IP40 im Gehäuse

Anschlüsse und Montage:

• Montageart: Auf DIN-Schiene, mit verstellbarer Befestigung durch Clip
• Anschlussklemmen:
  • 1 starrer Draht (0,75-10 mm²), 1 flexibler Draht (0,5-6 mm²)
  • 2 starre Drähte (0,75-4 mm²), 2 flexible Drähte (0,5-6 mm²)
• Abisolierlänge: 12 mm
• Anzugsmoment: 2 N.m

Zusätzliche Vorteile:

• Erweiterter Schutz: Bietet effektiven Schutz gegen Überlastungen und Kurzschlüsse dank der Kompatibilität mit gG- und aM-Sicherungen.
• Optionale Anzeigeleuchte: Erleichtert die Lokalisierung durchgebrannter Sicherungen, ohne das System trennen zu müssen, was die Effizienz bei Wartungsarbeiten erhöht.
• Verbesserte Sicherheit: Dank des Schutzgrads IP40 im modularen Gehäuse und der Möglichkeit, den Hebel zu blockieren, gewährleistet eine sichere Nutzung in anspruchsvollen Umgebungen.

Dieser Sicherungshalter aus der Acti9-Reihe ist eine ausgezeichnete Wahl für alle, die eine zuverlässige, sichere und einfach zu installierende elektrische Schutzlösung für tertiäre und industrielle Anwendungen suchen.
