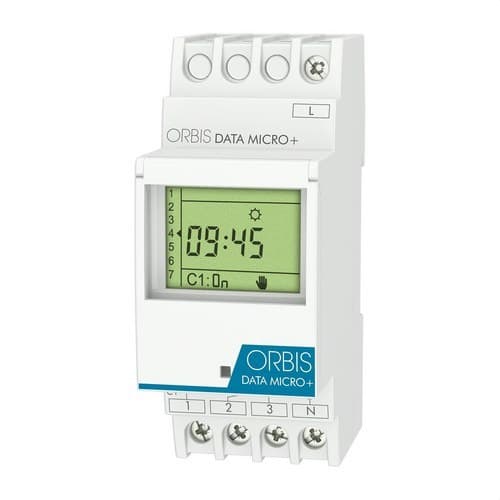

Digitaler Zeitschaltuhr DATA MICRO+

Die digitale Zeitschaltuhr Orbis DATA MICRO+, Referenz OB172012N, ist ein modularer 230-V-Programmierer zur Automatisierung eines Stromkreises mit Sekunden-, Tages- oder Wochenprogrammen. Sie verfügt über einen potenzialfreien Wechslerkontakt mit 16(10) A, bis zu 32 Programme, eine Impulsfunktion von 1 bis 59 Sekunden sowie eine spezielle Urlaubsfunktion von bis zu 99 Tagen.

Die Installation erfolgt auf DIN-Schiene und das Gerät belegt 2 Teilungseinheiten. Die Programmierung erfolgt über ein LCD-Display und ein icongeführtes Menü, was die Einstellung von Beleuchtung, Bewässerungspumpen, Klimaanlagen, Signaltechnik und anderen elektrischen Geräten erleichtert. Außerdem bietet es eine Gangreserve von bis zu 4 Jahren, automatische Sommer-/Winterzeitumstellung sowie temporale oder permanente manuelle Steuerung.

Tages- und Wochenprogrammierung mit bis zu 32 Programmen

Der Orbis DATA MICRO+ ermöglicht die Speicherung von bis zu 32 Programmen zur Festlegung von Ein- und Ausschaltzeiten über den Tag oder die Woche. So lässt sich der Betrieb der Anlage an unterschiedliche Tage und Zeitfenster anpassen, ohne manuelle Eingriffe vornehmen zu müssen.

Die Programmierung hat eine minimale Auflösung von 1 Sekunde und bietet damit eine hohe Präzision für Anwendungen, die kurze Schaltvorgänge oder eine Aktivierung zu einem bestimmten Zeitpunkt erfordern.

Ein potenzialfreier Wechslerstromkreis

Die Referenz OB172012N entspricht der DATA MICRO+-Version mit einem einzigen Stromkreis. Sie verfügt über einen potenzialfreien Wechslerkontakt mit Schließer- und Öffnerfunktion und einer Schaltleistung von 16(10) A bei 250 V AC.

Der Kontakt besteht aus AgSnO2 und ermöglicht die direkte Steuerung verschiedener Lastarten innerhalb der von Orbis angegebenen Maximalleistungen.

Programmierbare Impulse von 1 bis 59 Sekunden

Zusätzlich zu den herkömmlichen Ein- und Ausschaltvorgängen zu einer bestimmten Uhrzeit ermöglicht der DATA MICRO+ die Programmierung von Impulsen mit einer Dauer zwischen 1 und 59 Sekunden.

Diese Funktion erweitert die Einsatzmöglichkeiten in Anwendungen wie Sirenen, Signalgebern, Signalanlagen, zeitgesteuerten Relaisansteuerungen oder anderen Geräten, die nur für wenige Sekunden aktiv sein müssen.

Urlaubszeitraum von bis zu 99 Tagen

Der Programmierer verfügt über einen speziellen Urlaubszeitraum, der auf maximal 99 Tage eingestellt werden kann. Während dieses Intervalls werden die üblichen Programme deaktiviert, ohne dass sie aus dem Speicher gelöscht werden müssen.

Diese Funktion ist besonders nützlich in Büros, Geschäften, Bildungseinrichtungen und anderen Anlagen, die über bestimmte Zeiträume geschlossen bleiben.

Manuelle temporäre oder permanente Steuerung

Der Ausgangszustand kann direkt am Programmierer manuell geändert werden. Der DATA MICRO+ ermöglicht eine temporäre Ein- oder Ausschaltung, die den Automatikbetrieb punktuell übersteuert, oder das Festlegen eines permanenten manuellen Zustands.

Diese Funktionen erleichtern Wartungsarbeiten, Tests oder Situationen, in denen der programmierte Zeitplan vorübergehend nicht eingehalten werden soll.

Automatische Sommer-/Winterzeitumstellung

Die Uhr verfügt über eine Verwaltung der Zeitumstellung zwischen Sommer- und Winterzeit. Sie kann so konfiguriert werden, dass die Umstellung automatisch gemäß dem Kalender der Europäischen Union erfolgt, individuell programmiert oder deaktiviert wird.

Diese Funktion sorgt dafür, dass die Ein- und Ausschaltzeiten das ganze Jahr über korrekt bleiben, ohne dass die Uhr bei jeder saisonalen Umstellung manuell angepasst werden muss.

Gangreserve von bis zu 4 Jahren

Der DATA MICRO+ ist mit einer Lithiumbatterie ausgestattet, die eine Gangreserve von bis zu 4 Jahren ohne Netzversorgung bietet. So können Uhr und Programme bei Stromausfällen oder während Zeiten, in denen der Schaltschrank abgeschaltet ist, erhalten bleiben.

Bei dieser Generation des DATA MICRO+ gibt Orbis eine interne, nicht austauschbare Lithiumbatterie an.

LCD-Display mit icongeführter Programmierung

Der Programmierer verfügt über ein LCD-Display, auf dem Uhrzeit, Wochentag und Betriebszustand des Stromkreises angezeigt werden. Das Menüsystem verwendet Symbole, um den Benutzer bei der Konfiguration zu führen.

Das Zeitformat ist 24 Stunden, und die Ganggenauigkeit der Uhr beträgt dank Quarzoszillator ±1 Sekunde pro 24 Stunden bei einer Referenztemperatur von 23 °C.

Versiegelbare transparente Abdeckung

Die Frontbedienelemente sind durch ein versiegelbares transparentes Sichtfenster geschützt. Dadurch kann die Anzeige visuell überprüft werden, während gleichzeitig unbefugte Änderungen an der Programmierung erschwert werden.

Aus diesem Grund eignet sich der DATA MICRO+ besonders für elektrische Verteilungen in Wohnanlagen, Geschäften, Büros, Bildungseinrichtungen und anderen Anlagen mit unterschiedlichen Nutzern.

Geeignet für verschiedene Lastarten

Der Schließerkontakt unterstützt je nach angeschlossenem Verbraucher unterschiedliche Maximalleistungen:

• Glühlampen: bis zu 3000 W.
• Leuchtstofflampen: bis zu 1200 VA.
• Niedervolt-Halogenlampen 12 V AC: bis zu 2000 VA.
• Halogenlampen 230 V AC: bis zu 3000 W.
• Energiesparlampen: bis zu 600 VA.
• Downlights: bis zu 400 VA.
• LED-Beleuchtung: bis zu 90 VA.

Bei Lasten mit hohen Einschaltströmen ist besonders darauf zu achten, dass die vom Hersteller angegebenen Grenzwerte nicht überschritten werden.

Modulares Format für DIN-Schiene

Der Orbis DATA MICRO+ ist für die Montage auf DIN-Schiene ausgelegt und belegt 2 Module, entsprechend etwa 35 mm Breite. Seine Außenmaße betragen 35 x 88 x 65 mm und sein Nettogewicht 135 g.

Der Anschluss erfolgt über Schraubklemmen und unterstützt Leiter mit einem maximalen Querschnitt von 4 mm². Das angegebene maximale Anzugsdrehmoment beträgt 0,8 Nm.

230-V-Versorgung

Die Referenz OB172012N entspricht speziell der Version mit 230 V AC ±10 % Versorgungsspannung und einer Nennfrequenz von 50/60 Hz. Der Eigenverbrauch beträgt 7,3 VA, entsprechend etwa 1,2 W.

Orbis bietet weitere DATA MICRO+-Referenzen für unterschiedliche Versorgungsspannungen an, daher ist es wichtig, den Produktcode beim Austausch eines vorhandenen Programmierers zu prüfen.

IP20-Schutz für elektrische Verteilungen

Der DATA MICRO+ verfügt über die Schutzart IP20 gemäß EN 60529 und Schutzklasse II bei korrekter Installation. Er ist für den Einbau in elektrische Verteilungen vorgesehen, die vor Wasser und dem Zugriff auf aktive Teile geschützt sind.

Der normale Betriebsbereich liegt zwischen -10 und +45 °C, während der von Orbis angegebene Grenzbereich von -30 bis +50 °C reicht.

Anwendungen des Orbis DATA MICRO+

Die Wochenprogrammierung, die Impulsfunktion und der potenzialfreie Kontakt ermöglichen den Einsatz des DATA MICRO+ in zahlreichen privaten, gewerblichen und professionellen Installationen:

• Steuerung von Innen- und Außenbeleuchtung.
• Elektrische Pumpen für Bewässerungssysteme.
• Betriebszeiten von Klimaanlagen in Büros.
• Sirenen in Bildungseinrichtungen.
• Schilder und Beschilderung.
• Elektrische Geräte in Geschäften und öffentlichen Gebäuden.
• Automatisierung von Stromkreisen in kompatiblen Industrieanlagen.

Technische Merkmale des Orbis DATA MICRO+ OB172012N

• Marke: Orbis.
• Referenz: OB172012N.
• Modell: DATA MICRO+.
• Typ: digitale modulare Zeitschaltuhr.
• Versorgung: 230 V AC ±10 %.
• Frequenz: 50/60 Hz.
• Anzahl der Stromkreise: 1.
• Stromkreis: potenzialfrei.
• Kontaktart: Wechsler NO/NC.
• Kontaktmaterial: AgSnO2.
• Schaltvermögen: 16(10) A bei 250 V AC.
• Anzahl der Programme: bis zu 32.
• Programmierung: nach Sekunden, täglich und wöchentlich.
• Minimale Schaltzeit: 1 Sekunde.
• Schaltgenauigkeit: auf die Sekunde.
• Impulse: von 1 bis 59 Sekunden.
• Sonderurlaubszeitraum: bis zu 99 Tage.
• Manuelle Steuerung: temporär oder permanent.
• Sommer-/Winterzeitumstellung: automatisch EU, programmierbar oder deaktivierbar.
• Display: LCD.
• Zeitformat: 24 Stunden.
• Gangreserve: bis zu 4 Jahre ohne Versorgung.
• Batterie: interne, nicht austauschbare Lithiumbatterie.
• Ganggenauigkeit: ±1 s/24 h bei 23 °C.
• Eigenverbrauch: 7,3 VA, etwa 1,2 W.
• Versiegelbare transparente Abdeckung: ja.
• Tastensperre: nein.
• Betriebsstundenzähler: nein.
• Max. Last Glühlampen: 3000 W.
• Max. Last Leuchtstofflampen: 1200 VA.
• Max. Last Halogen 12 V AC: 2000 VA.
• Max. Last Halogen 230 V AC: 3000 W.
• Max. Last Energiesparlampen: 600 VA.
• Max. Last Downlights: 400 VA.
• Max. Last LED: 90 VA.
• Montage: DIN-Schiene.
• Anzahl der Module: 2.
• Abmessungen: 35 x 88 x 65 mm.
• Nettogewicht: 135 g.
• Anschluss: Schraubklemmen.
• Max. Leiterquerschnitt: 4 mm².
• Max. Anzugsdrehmoment: 0,8 Nm.
• Schutzart: IP20 gemäß EN 60529.
• Schutzklasse: Klasse II bei korrekter Montage.
• Bemessungsstoßspannung: 4 kV.
• Betriebstemperatur: -10 bis +45 °C.
• Grenzbetriebstemperatur: -30 bis +50 °C.
• Transport- und Lagertemperatur: -35 bis +60 °C.

Präzise Zeitsteuerung in kompakter Bauform

Der Orbis DATA MICRO+ OB172012N kombiniert Tages- und Wochenprogrammierung, Schaltvorgänge mit einer Genauigkeit von einer Sekunde und eine Impulsfunktion in einem nur 2 DIN-Module breiten Programmiergerät. Sein potenzialfreier Wechslerkontakt erleichtert die Integration in zahlreiche Steuer- und Automatisierungskreise.

Die Gangreserve von bis zu 4 Jahren, der Urlaubszeitraum, die automatische Zeitumstellung und die versiegelbare Abdeckung vervollständigen eine Lösung, die sich besonders für Anlagen eignet, bei denen eine zuverlässige Zeitsteuerung ohne übermäßig komplexe Konfiguration erforderlich ist.

Wichtig: Die Referenz OB172012N entspricht dem DATA MICRO+ mit einem Stromkreis und 230-V-Versorgung. Für zwei unabhängige Stromkreise bietet Orbis den DATA MICRO 2+ an. Die Installation muss gemäß dem Schaltplan des Herstellers erfolgen und die für jede Lastart angegebenen Maximalwerte sind einzuhalten.
