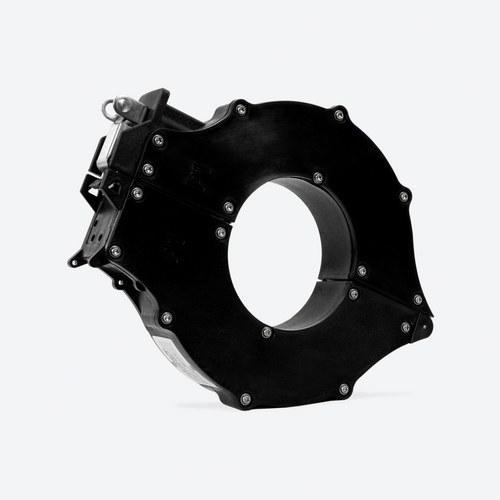

Transformator mit geteiltem Kern TQR-8 400/5A

Der Stromwandler mit gespaltenem Kern Circutor TQR-8 400/5A (Code M76037) wurde entwickelt, um die Installation in elektrischen Systemen zu vereinfachen, ohne die Stromversorgung unterbrechen zu müssen, was ihn zu einer idealen Lösung für Anwendungen macht, bei denen der elektrische Fluss nicht gestoppt werden kann. Dieser Stromwandler ist besonders nützlich in einphasigen Installationen mit Primärströmen von bis zu 400 A und einem Übersetzungsverhältnis von 400/5 A.

Gespaltener Kern für einfache Installation: Eine der Hauptmerkmale des Circutor TQR-8 ist sein Design mit gespaltenem Kern, das es ermöglicht, den Wandler direkt um die Kabel oder Schienen zu installieren, ohne die Installation trennen zu müssen. Dieses Merkmal ist äußerst vorteilhaft in Situationen, in denen eine Unterbrechung der Stromversorgung kostspielig oder unpraktisch wäre, was ihn zu einer idealen Wahl für kritische gewerbliche oder industrielle Installationen macht.

Hohe Präzision und Zuverlässigkeit: Dieser Wandler bietet eine hohe Präzision bei der Strommessung, mit einer Genauigkeitsklasse von 1 und 3, und liefert eine Leistung von 1,5 VA (Klasse 1) und 3 VA (Klasse 3), was sicherstellt, dass die Messungen zuverlässig und konsistent sind, selbst unter anspruchsvollen Betriebsbedingungen. Darüber hinaus garantiert seine Fähigkeit, dauerhafte Überlastungen von 120 % des Nennstroms zu bewältigen, dass er unter verschiedenen Bedingungen sicher betrieben werden kann.

Technische Spezifikationen: Der TQR-8 hat einen Innendurchmesser von 80 mm, was ihn mit einer breiten Palette von Kabeln und Schienen kompatibel macht. Mit einer Isolationsspannung von 3 kV zwischen den Anschlüssen und einer Nennfrequenz von 50/60 Hz ist dieser Wandler für den optimalen Betrieb in Standard-Elektrosystemen ausgelegt.

Wärmebeständigkeit und Schutz: Der Wandler ist so konzipiert, dass er schwierigen thermischen Bedingungen standhält, mit einer Widerstandsfähigkeit gegen thermische Kurzschlussströme (Ith) von 60 In und einem dynamischen Strom von 2,5 Ith. Darüber hinaus sorgt sein selbstverlöschendes Kunststoffgehäuse gemäß der Norm UL 94 für eine hohe Feuer- und Schlagfestigkeit. Der Wandler hat einen Schutzgrad von IP40, oder IP65 mit einer zusätzlichen Schutzdichtung, was ihn für verschiedene Umgebungsbedingungen geeignet macht.

Vielseitige Anwendungen: Der Circutor TQR-8 400/5A ist ideal für Installationen, die die Strommessung ohne Unterbrechung der Versorgung erfordern, wie in industriellen, gewerblichen und privaten Installationen. Seine Fähigkeit, in Temperaturbereichen von -10 ºC bis +60 ºC zu arbeiten, und seine Beständigkeit gegen relative Feuchtigkeit von 15% bis 85% ohne Kondensation gewährleisten, dass er in einer Vielzahl von Umgebungen funktionieren kann.

Technische Spezifikationen:

• Primärstrom: 400 A.
• Übersetzungsverhältnis: 400/5 A.
• Innendurchmesser: 80 mm.
• Präzision: Klasse 1 (1,5 VA), Klasse 3 (3 VA).
• Isolationsspannung: 3 kV.
• Schutzgrad: IP40 (IP65 mit Dichtung).
• Abmessungen: 216 x 173 x 43,1 mm.
• Gewicht: 0,952 kg.
• Normen: UNE-EN 61869-2, UL 94.

Vorteile des Systems:

• Einfache Installation dank des Designs mit gespaltenem Kern, das die Notwendigkeit einer Unterbrechung der Stromversorgung vermeidet.
• Hohe Präzision bei der Messung, die zuverlässige und konsistente Daten zur Überwachung des elektrischen Systems gewährleistet.
• Robust und langlebig, mit einem selbstverlöschenden Kunststoffgehäuse und Schutz gegen widrige Umgebungsbedingungen.

Der Stromwandler mit gespaltenem Kern Circutor TQR-8 400/5A ist eine effiziente und zuverlässige Lösung zur Messung von Strömen in einphasigen Installationen und bietet einfache Installation, Präzision und Langlebigkeit in einem kompakten Format.
