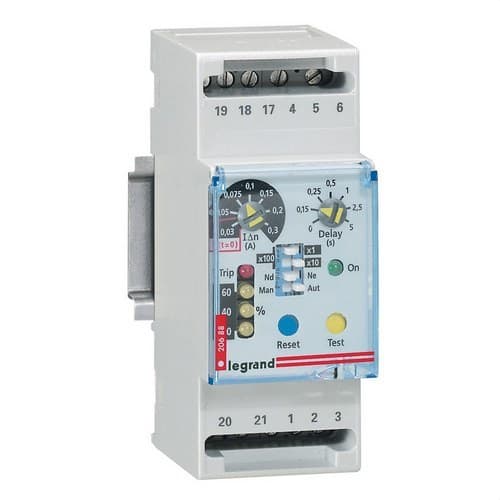

Differentialrelais 2 MODULE

Das Legrand-Differentialrelais 026088 ist ein einstellbares modulares Gerät zur Erkennung von Erdableitströmen und zur Auslösung der Abschaltung eines kompatiblen Leistungsschalters oder Leistungsschalters. In Verbindung mit einem Ringkernstromwandler und einer Auslösespule mit Stromauslösung oder Unterspannungsauslösung ermöglicht es den Einbau eines Differenzschutzes in Anlagen mit Legrand DPX³ oder DPX³-I-Schaltern.

Es verfügt über einstellbare Differenzempfindlichkeit, einstellbare Auslöseverzögerung, Signalisierung über mehrere LEDs und einen Hilfskontakt. Es wird mit 230/240 Volt Wechselstrom gespeist, arbeitet mit 50 oder 60 Hertz und belegt nur 2 Teilungseinheiten auf der DIN-Schiene.

Einstellbares Differentialrelais für Legrand DPX³-Schalter

Die Referenz 026088 ist dafür ausgelegt, mögliche Erdschlussströme in elektrischen Anlagen kontinuierlich zu überwachen. Das Relais empfängt das Signal eines externen Ringkernstromwandlers, der um die Leiter des Stromkreises installiert wird, und vergleicht den erfassten Reststrom mit dem eingestellten Empfindlichkeitswert.

Wenn der Ableitstrom den konfigurierten Schwellenwert erreicht und die festgelegten Zeitbedingungen erfüllt sind, sendet das Relais einen Auslösebefehl an die mit dem Schalter verbundene Spule und bewirkt so das Öffnen des Stromkreises.

Differenzschutz über Relais und Ringkernstromwandler

Das Legrand 026088 ist kein eigenständiger Fehlerstromschutzschalter. Für die Schutzfunktion muss es zusammen mit einem kompatiblen Ringkernstromwandler und einer Auslösespule mit Stromauslösung oder Unterspannungsauslösung arbeiten, die im Leistungsschalter oder entsprechenden Schalter installiert ist.

Diese Architektur ermöglicht es, den Differenzschutz an Leistungsschaltern nachzurüsten und die Auslöseparameter an die spezifischen Anforderungen der Anlage anzupassen.

Einstellbare Differenzempfindlichkeit

Ein wesentlicher Vorteil des Relais ist die Möglichkeit, den Differenz-Auslösestrom einzustellen. Der verfügbare Bereich hängt vom zugehörigen Ringkernstromwandler ab.

Mit den kompatiblen Ringkernen mit kleinerem Durchmesser sieht Legrand Empfindlichkeitswerte von 0,03 Ampere bis 30 Ampere vor, mit verschiedenen Zwischenschritten zur Einstellung.

Zu den verfügbaren Werten gehören 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 und 30 Ampere, abhängig vom verwendeten Ringkern.

Einstellbare Auslöseverzögerung bis zu 5 Sekunden

Das Legrand 026088 ermöglicht außerdem die Einstellung der Ansprechverzögerung. Die wählbaren Zeiten sind:

• 0 Sekunden.
• 0,15 Sekunden.
• 0,25 Sekunden.
• 0,5 Sekunden.
• 1 Sekunde.
• 2,5 Sekunden.
• 5 Sekunden.

Diese Einstellung ermöglicht es, das Ansprechverhalten des Schutzes anzupassen und erleichtert die Koordination zwischen verschiedenen Ebenen einer elektrischen Anlage, wenn das Design unterschiedliche Auslösezeiten erfordert.

Differentialrelais Typ A

Legrand kennzeichnet diese Referenz als Differentialrelais Typ A. Diese Schutzart ist dafür ausgelegt, sinusförmige Wechsel-Differenzströme und pulsierende Gleichfehlerströme innerhalb der für diese Klasse vorgesehenen Bedingungen zu erkennen.

Die Auswahl des Empfindlichkeitswerts, der Zeitverzögerung und des Ringkerns muss entsprechend den Eigenschaften des Stromkreises und den für die Anlage festgelegten Schutzanforderungen erfolgen.

LED-Anzeigen zur Überwachung des Ableitstroms

Die Frontseite des Relais verfügt über mehrere LED-Anzeigen, die die visuelle Überwachung des Schutzstatus erleichtern.

• 1 grüne LED: zeigt an, dass das Relais mit Spannung versorgt wird.
• 3 gelbe LEDs: zeigen Isolationsfehlerstromniveaus an, die 20, 40 und 60 Prozent des eingestellten Schwellenwerts entsprechen.
• 1 dauerhaft rote LED: zeigt an, dass der eingestellte Fehlerstromwert erreicht oder überschritten wurde.
• 1 blinkende rote LED: weist auf eine Unterbrechung oder fehlende Durchgängigkeit in der Verbindung zwischen Ringkernstromwandler und Relais hin.

Diese Signalisierung ermöglicht eine schnelle Kontrolle der Entwicklung des Ableitstroms und erleichtert die Identifizierung bestimmter Anschlussfehler.

Stufenweise Kontrolle des Isolationsniveaus

Die drei gelben Anzeigen ermöglichen eine gestufte Darstellung des Fehlerstromniveaus im Verhältnis zum gewählten Schwellenwert. Die Stufen von 20, 40 und 60 Prozent liefern Vorabinformationen, bevor der für die Relaisauslösung konfigurierte Strom erreicht wird.

Diese Anzeige kann besonders bei Wartungs- und Diagnosearbeiten an Anlagen nützlich sein, da sie Anstiege des Reststroms sichtbar macht, bevor es zur Auslösung kommt.

Integrierter Hilfskontakt

Das Legrand 026088 verfügt über einen Hilfskontakt, der innerhalb des Steuer- oder Signalisierungssystems der Anlage verwendet werden kann.

Die Integration dieses Kontakts erleichtert die Überwachung des Relaisstatus in Schaltschränken und kompatiblen Managementsystemen.

Plombierbare Frontabdeckung

Das Gerät verfügt über eine aufklappbare und plombierbare Frontabdeckung. Diese Abdeckung schützt die Einstellelemente und hilft, unbeabsichtigte oder unbefugte Änderungen der konfigurierten Parameter zu verhindern.

Diese Eigenschaft ist besonders nützlich in professionellen Installationen, bei denen es wichtig ist, die bei der Inbetriebnahme festgelegten Empfindlichkeits- und Zeitwerte beizubehalten.

Kompatibel mit Legrand-Ringkernstromwandlern

Das Relais muss zusammen mit den für die Referenz 026088 spezifizierten kompatiblen Legrand-Ringkernstromwandlern verwendet werden. Die aktuelle Herstellerdokumentation sieht verschiedene Durchmesser vor, um sich an unterschiedliche Kabelquerschnitte und Anlagengrößen anzupassen.

Der gewählte Durchmesser des Ringkerns beeinflusst den minimal verfügbaren Bereich der Differenzempfindlichkeit, weshalb er zusammen mit dem Relais entsprechend den elektrischen und physischen Eigenschaften des Stromkreises ausgewählt werden muss.

Modularer Einbau auf DIN-Schiene

Das Relais ist für die direkte Installation auf der DIN-Schiene in Schaltschränken ausgelegt. Es nimmt eine Breite von 2 Teilungseinheiten ein und lässt sich so leicht neben anderen Steuer- und Schutzgeräten integrieren.

Sein modulares Format ermöglicht es, die Funktionen der Erfassung und Einstellung im Schaltschrank zu bündeln, während der Ringkernstromwandler um die zu überwachenden Leiter installiert wird.

Versorgung mit 230/240 Volt

Das Legrand 026088 arbeitet mit einer Versorgungsspannung von 230/240 Volt Wechselstrom und einer Frequenz von 50 oder 60 Hertz.

Die grüne Front-LED ermöglicht die visuelle Kontrolle, dass das Relais korrekt versorgt wird und für die Differenzüberwachung bereit ist.

Anwendung mit DPX³- und DPX³-I-Schaltern

Legrand spezifiziert diese Referenz für den Differenzschutz in Kombination mit DPX³-Leistungsschaltern mit Auslösespule oder mit kompatiblen DPX³-I-Schaltern.

Wenn das Relais einen Fehlerstrom oberhalb des gewählten Niveaus erkennt, überträgt es den entsprechenden Befehl an die zugehörige Spule, um das Abschaltgerät zu öffnen.

Technische Merkmale des Legrand 026088

• Marke: Legrand.
• Referenz: 026088.
• EAN: 3245060260880.
• Produkttyp: einstellbares modulares Differentialrelais.
• Art des Differenzschutzes: Typ A.
• Anwendung: Differenzschutz in Verbindung mit kompatiblen DPX³- und DPX³-I-Schaltern.
• Funktionsweise: Erfassung über externen Ringkernstromwandler.
• Differenzempfindlichkeit: je nach zugehörigem Ringkern einstellbar.
• Minimale verfügbare Empfindlichkeit: 0,03 Ampere mit kompatiblen Ringkernen.
• Maximale verfügbare Empfindlichkeit: 30 Ampere.
• Einstellbare Zeitverzögerung: 0; 0,15; 0,25; 0,5; 1; 2,5 und 5 Sekunden.
• Versorgungsspannung: 230/240 Volt Wechselstrom.
• Frequenz: 50 oder 60 Hertz.
• Versorgungsanzeige: grüne LED.
• Ableitstromanzeigen: 3 gelbe LEDs bei 20, 40 und 60 Prozent.
• Fehleranzeige: rote LED.
• Erkennung einer Unterbrechung zwischen Ringkern und Relais: ja, über blinkende rote LED.
• Hilfskontakt: enthalten.
• Frontabdeckung: aufklappbar und plombierbar.
• Montage: DIN-Schiene.
• Anzahl der Teilungseinheiten: 2.
• Erfordert Ringkernstromwandler: ja.
• Erfordert kompatible Auslösespule: ja.

Einstellbarer Differenzschutz für Leistungsschaltanlagen

Das Legrand-Differentialrelais 026088 ermöglicht die Integration eines einstellbaren Differenzschutzes in Anlagen mit kompatiblen Leistungsschaltern und bietet eine Regelung sowohl der Empfindlichkeit als auch der Ansprechzeit.

Sein 2-TE-Format, die LED-Anzeigen, der Hilfskontakt, die plombierbare Abdeckung und die Kompatibilität mit verschiedenen Ringkernstromwandlern erleichtern die Integration in Schaltschränke, in denen Ableitströme überwacht und die Auslösung an die konkreten Eigenschaften der Anlage angepasst werden muss.
