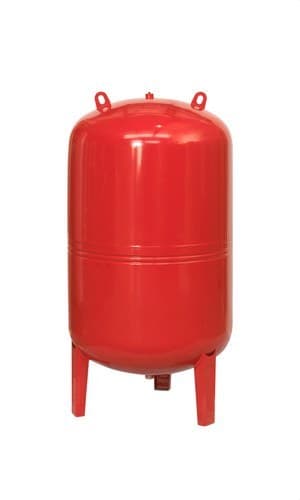

Membrana-Ausdehnungsgefäß Ibaiondo 500 CMF 1"

Das Ausdehnungsgefäß Ibaiondo 500 CMF, Referenz 04500351, ist dafür ausgelegt, Volumenänderungen der Flüssigkeit in geschlossenen Heizungs- und Klimaanlagen aufzunehmen. Es verfügt über ein Fassungsvermögen von 500 Litern, einen maximalen Betriebsdruck von 6 bar und einen unteren Anschluss von 1 Zoll.

Seine vertikale Ausführung mit Füßen erleichtert die Bodenmontage und ist besonders für Anlagen mit großer Kapazität geeignet. Der Behälter ist aus Stahl gefertigt, verfügt über eine feste, nicht austauschbare Membran und ist mit einem Füllventil zur Kontrolle und Einstellung des Vordrucks ausgestattet.

500-Liter-Ausdehnungsgefäß für Heizung und Klimatisierung

Während des Betriebs einer Heizungs- oder Klimaanlage führen Temperaturänderungen zu Volumenänderungen des Mediums im Kreislauf. Das Ausdehnungsgefäß nimmt diese Veränderungen auf und hilft dabei, den Druck des Systems innerhalb der für die Anlage vorgesehenen Werte zu halten.

Das Modell Ibaiondo 500 CMF ist speziell für geschlossene Kreisläufe vorgesehen. Sein Fassungsvermögen von 500 Litern ermöglicht den Einsatz in Anlagen, in denen ein hohes Ausdehnungsvolumen erforderlich ist, stets entsprechend der für jedes System vorgenommenen Auslegung.

Maximaler Betriebsdruck von 6 bar

Das Gefäß ist für einen maximalen Betriebsdruck von 6 bar ausgelegt. Während der Herstellung wird es gemäß den von Ibaiondo festgelegten Spezifikationen einem Prüfdruck von 9 bar unterzogen.

Der werkseitige Vordruck beträgt 1,5 bar, und das für die Vordruckbefüllung verwendete Gas ist Luft. Dieser Druck muss vor der Inbetriebnahme entsprechend den Eigenschaften der Anlage überprüft und bei Bedarf angepasst werden.

Feste, nicht austauschbare Membran

Das 500 CMF verfügt über eine nicht austauschbare Membran gemäß EN 13831. Die Membran trennt das Medium des Kreislaufs von der vorgefüllten Luftkammer und ermöglicht den Ausgleich der Volumenänderungen, die während des Systembetriebs auftreten.

Dieses Modell ist für Heizungs- und Klimaanlagen bestimmt, und seine Membran ist vom Hersteller als nicht für Trinkwasser geeignet eingestuft. Es darf daher nicht mit speziellen Ausdehnungsgefäßen für Trinkwarmwasseranlagen verwechselt werden.

Unterer Anschluss von 1 Zoll

Der hydraulische Anschluss befindet sich im unteren Bereich des Gefäßes und hat eine Größe von 1 Zoll. Diese Ausführung ermöglicht die Einbindung des Behälters in den Kreislauf unter Beachtung des hydraulischen Schemas und der entsprechenden Montagehinweise.

Das Gefäß verfügt außerdem über ein Füllventil, mit dem der Druck der Luftkammer überprüft und die erforderlichen Wartungsarbeiten durchgeführt werden können.

Vertikale Bauweise mit Füßen

Das Ibaiondo 500 CMF besitzt ein vertikales Design mit Stützfüßen, das für die direkte Aufstellung auf einer stabilen Fläche vorgesehen ist. Dieses Format ist besonders praktisch bei Behältern mit großer Kapazität, da es Stabilität bietet und den hydraulischen Anschluss im unteren Bereich erleichtert.

Der Korpus ist aus Stahl gefertigt und verfügt über eine äußere rote Lackierung, typisch für die CMF-Serie für Heizung und Klimatisierung.

Abmessungen des Ibaiondo 500 CMF

Das Ausdehnungsgefäß hat einen ungefähren Durchmesser von 750 Millimetern und eine Gesamthöhe von 1.445 Millimetern. Sein Gewicht beträgt etwa 63 Kilogramm.

Diese Abmessungen müssen bei der Auswahl des Aufstellungsortes berücksichtigt werden, wobei der notwendige Platz für Installation, Anschluss und spätere Wartungsarbeiten freizuhalten ist.

Temperaturbereich

Laut dem technischen Datenblatt von Ibaiondo ist das Gefäß für den Betrieb in Systemen mit Temperaturen zwischen -10 und 100 Grad Celsius ausgelegt, innerhalb der vom Hersteller festgelegten Druck- und Betriebsbedingungen.

Hergestellt gemäß der Druckgeräterichtlinie

Das Ausdehnungsgefäß Ibaiondo 500 CMF wird gemäß der Richtlinie 2014/68/EU über Druckgeräte hergestellt. Die CMF-Serie verfügt außerdem über eine Zertifizierung für Ausdehnungsgefäße, die nach EN 13831 ausgelegt sind.

Ibaiondo gewährt für diese Serie eine 3-jährige Garantie gemäß der aktuellen technischen Dokumentation des Herstellers.

Technische Merkmale des Ibaiondo 500 CMF

• Marke: Ibaiondo.
• Referenz: 04500351.
• Modell: 500 CMF.
• Produkttyp: Membran-Ausdehnungsgefäß.
• Anwendung: geschlossene Heizungs- und Klimaanlagen.
• Kapazität: 500 Liter.
• Maximaler Betriebsdruck: 6 bar.
• Prüfdruck: 9 bar.
• Werkseitiger Vordruck: 1,5 bar.
• Vordruckgas: Luft.
• Membran: fest und nicht austauschbar.
• Membrannorm: EN 13831.
• Für Trinkwasser geeignet: nein.
• Wasseranschluss: 1 Zoll.
• Anschlussposition: unten.
• Behältermaterial: Stahl.
• Systemtemperatur: zwischen -10 und 100 Grad Celsius.
• Durchmesser: 750 Millimeter.
• Höhe: 1.445 Millimeter.
• Gewicht: ca. 63 Kilogramm.
• Installation: vertikal auf Füßen.
• Füllventil: enthalten.
• Außenlackierung: rote Lackierung.
• Herstellerrichtlinie: 2014/68/EU.
• Herstellergarantie: 3 Jahre.

Großes Ausdehnungsgefäß für geschlossene Kreisläufe

Mit seinen 500 Litern Fassungsvermögen, einem maximalen Druck von 6 bar und der vertikalen Bauweise mit unterem Anschluss ist das Ibaiondo 500 CMF besonders für Heizungs- und Klimaanlagen konzipiert, die ein großvolumiges Ausdehnungsgefäß benötigen.

Der Stahlbehälter, die feste Membran, der werkseitige Vordruck von 1,5 bar sowie die Abmessungen von 750 Millimetern Durchmesser und 1.445 Millimetern Höhe ergeben eine Lösung, die speziell zur Kontrolle der Flüssigkeitsausdehnung in großen geschlossenen Kreisläufen entwickelt wurde.
