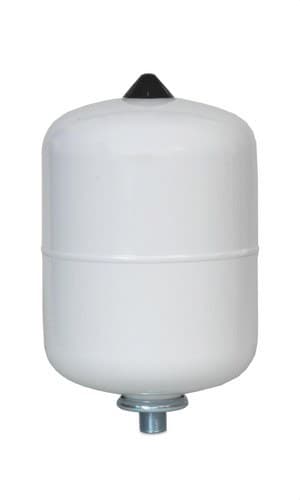

Ausdehnungsgefäß 24 CMR-8 3/4" ACS

Das Ausdehnungsgefäß Ibaiondo 24 CMR, Referenz 01025082, ist ein 24-Liter-Membranausdehnungsgefäß, das speziell für offene Trinkwarmwasseranlagen (TWW) entwickelt wurde. Seine Funktion besteht darin, die Volumenzunahme des Wassers beim Erwärmen aufzunehmen, Druckschwankungen in der Anlage zu kontrollieren und die Komponenten zu schützen.

Dieses Modell arbeitet mit einem maximalen Betriebsdruck von 8 bar, wird werkseitig mit einem Luftvordruck von 3 bar geliefert und verfügt über einen 3/4"-Gewinde-Wasseranschluss. Im Gegensatz zu den kleineren CMR-Modellen besitzt das 24 CMR einen verschraubten Deckel aus Edelstahl und eine austauschbare, für Trinkwasser geeignete Membran.

24-Liter-Ausdehnungsgefäß für TWW

Das Ibaiondo 24 CMR wurde für Trinkwarmwasseranlagen im offenen Kreislauf entwickelt. Wenn die Wassertemperatur steigt, nimmt auch das Volumen zu. Das Gefäß nimmt einen Teil dieser Ausdehnung auf und komprimiert die in seiner Kammer enthaltene Luft, wodurch der Druckanstieg reduziert wird, der in einer Anlage ohne Ausdehnungsgefäß entstehen würde.

Wenn die Temperatur sinkt, fördert der in der Luftkammer gespeicherte Druck die Rückführung des Wassers in den Kreislauf und gleicht so die betriebsbedingten Volumenänderungen aus.

Kapazität von 24 Litern

Die Nennkapazität des Gefäßes beträgt 24 Liter. Die korrekte Dimensionierung des Ausdehnungsgefäßes muss unter Berücksichtigung des gesamten Wasservolumens der Anlage, des Versorgungsdrucks, des Ansprechdrucks des Sicherheitsventils und der Betriebstemperaturen erfolgen.

Eine geeignete Auswahl ermöglicht es, die Drücke innerhalb der vorgesehenen Grenzen zu halten und unnötige Auslösungen des Sicherheitsventils zu reduzieren.

Maximaler Betriebsdruck von 8 bar

Das Modell 24 CMR weist einen maximalen Betriebsdruck von 8 bar auf. Ibaiondo gibt diesen Wert ausdrücklich für die Referenz 01025082 an und unterscheidet sie damit von anderen CMR-Gefäßen ohne Füße mit geringerer Kapazität, die mit 10 bar arbeiten können.

Der Betriebsdruck der Anlage darf in keinem Fall den auf dem Typenschild des Gefäßes angegebenen Maximaldruck überschreiten.

Werkseitiger Vordruck von 3 bar

Das Gefäß wird werkseitig mit einem Luftvordruck von 3 bar geliefert. Dieser Druck muss bei der Inbetriebnahme möglicherweise angepasst werden, um den tatsächlichen Bedingungen der Anlage zu entsprechen.

Die Prüfung und Änderung des Vordrucks muss bei korrekt abgesperrtem Gefäß und ohne Wasserdruck auf der Membran erfolgen, unter Beachtung der Installations- und Wartungsanweisungen von Ibaiondo.

Austauschbare, für Trinkwasser geeignete Membran

Die aktuelle technische Dokumentation von Ibaiondo legt fest, dass das Modell 24 CMR PN8 eine Ausnahme innerhalb der CMR-Reihe ohne Füße darstellt: Es verfügt über eine austauschbare Membran gemäß EN 13831, die für den Kontakt mit Trinkwasser geeignet ist.

Diese Konstruktion ermöglicht es, die Membran bei Bedarf zu ersetzen, ohne zwangsläufig das gesamte Gefäß aufgrund von Verschleiß dieses Bauteils austauschen zu müssen.

Verschraubter Deckel und Edelstahlanschluss

Das 24 CMR verfügt über einen verschraubten Deckel aus Edelstahl, der mit seinem System der austauschbaren Membran verbunden ist. Ibaiondo gibt für dieses Modell außerdem einen Wasseranschluss aus Edelstahl an.

Der hydraulische Anschluss ist ein R 3/4" Außengewinde, geeignet für die Integration in kompatible TWW-Anlagen.

Systemtemperatur von -10 bis +100 °C

Das aktuelle technische Datenblatt gibt einen Systemtemperaturbereich von -10 bis +100 °C an. Das Gefäß muss unter Einhaltung dieser Grenzen und der vom Hersteller festgelegten Bedingungen installiert und betrieben werden.

Stahlkonstruktion und weiße Oberfläche

Der Behälter ist aus Stahl gefertigt und verfügt über eine weiße Außenlackierung. Die Konstruktion ist darauf ausgelegt, die in Trinkwarmwasseranlagen vorgesehenen Betriebsdrücke aufzunehmen.

Das Gefäß ist außerdem mit einem Befüllventil ausgestattet, das die Prüfung und Einstellung des Luftkammerdrucks bei der Installation und bei Wartungsarbeiten ermöglicht.

Kompakte Abmessungen

Das Ibaiondo 24 CMR hat einen Durchmesser von 320 mm und eine Höhe von 430 mm. Das ungefähre Gewicht beträgt 4,5 kg.

Es handelt sich um ein Modell ohne Füße, daher muss die Montage gemäß den Anweisungen des Herstellers und gegebenenfalls unter Verwendung geeigneter Stützelemente erfolgen.

Hilft, Auslösungen des Sicherheitsventils zu reduzieren

Ein korrekt dimensioniertes Gefäß nimmt die thermische Ausdehnung des Wassers auf und verhindert, dass sich die Volumenzunahme direkt in einem übermäßigen Druckanstieg niederschlägt.

Dies hilft, das Öffnen und Tropfen des Sicherheitsventils zu reduzieren, das durch die Wasserausdehnung während der Aufheizzyklen verursacht wird, und verringert zudem unnötige Wasserverluste.

Trägt zur Dämpfung von Druckschwankungen bei

Die Luftkammer und die Membran dämpfen die während des Betriebs des Kreislaufs auftretenden Druckschwankungen. Ibaiondo weist außerdem darauf hin, dass der Einbau eines CMR-Gefäßes dazu beitragen kann, die Auswirkungen von Wasserschlägen zu verringern, die mit plötzlichen Durchflussänderungen verbunden sind.

Installation in Trinkwarmwasseranlagen

Das 24 CMR ist für TWW-Anlagen vorgesehen, in denen die thermische Ausdehnung des Wassers ausgeglichen werden muss, wie etwa Anlagen mit Speicher, Warmwasserbereiter, Warmwassererzeugungssystemen und anderen kompatiblen Sanitärkreisläufen.

Das Gefäß muss entsprechend den tatsächlichen hydraulischen Parametern jeder Anlage ausgewählt und so montiert werden, dass es ordnungsgemäß geprüft und gewartet werden kann.

Wartung des Vordrucks

Der Vordruck muss regelmäßig überprüft werden, um die korrekte Funktion des Gefäßes sicherzustellen. Ibaiondo empfiehlt, ihn bei hydraulisch abgesperrtem und wasserleerem Gefäß zu prüfen und Messungen zu vermeiden, bei denen Wasserdruck auf die Membran wirkt.

Eingriffe am Gefäß dürfen stets nur bei druckloser Anlage und durch qualifiziertes Fachpersonal erfolgen.

Technische Merkmale des Ibaiondo 24 CMR

• Marke: Ibaiondo.
• Referenz: 01025082.
• Modell: 24 CMR.
• Serie: CMR TWW.
• Typ: Membranausdehnungsgefäß.
• Anwendung: offene Trinkwarmwassersysteme.
• Kapazität: 24 Liter.
• Maximaler Betriebsdruck: 8 bar.
• Werkseitiger Vordruck: 3 bar.
• Vordruckgas: Luft.
• Systemtemperatur: -10 bis +100 °C.
• Membran: austauschbar.
• Für Trinkwasser geeignete Membran: ja.
• Membrannorm: EN 13831.
• Deckel: verschraubt aus Edelstahl.
• Wasseranschluss: Edelstahl.
• Anschlussgewinde: R 3/4" Außengewinde.
• Behältermaterial: Stahl.
• Befüllventil: enthalten.
• Außenfinish: weiße Lackierung.
• Durchmesser: 320 mm.
• Höhe: 430 mm.
• Gewicht: ca. 4,5 kg.
• Ausführung: Modell ohne Füße.
• Herstellung: gemäß Druckgeräterichtlinie 2014/68/EU.
• In der aktuellen technischen Datenblatt angegebenen Garantie: 3 Jahre.

Kompaktes Ausdehnungsgefäß für TWW-Anlagen

Das Ibaiondo 24 CMR kombiniert eine Kapazität von 24 Litern, einen maximalen Druck von 8 bar und einen Vordruck von 3 bar in einem kompakten Format von Ø320 x 430 mm. Seine für Trinkwasser geeignete, austauschbare Membran und der Edelstahlanschluss unterscheiden es von den kleineren CMR-Modellen derselben Familie.

Es ist besonders geeignet, um die thermische Ausdehnung des Wassers in TWW-Anlagen zu kontrollieren, den Druck im Kreislauf zu stabilisieren, Auslösungen des Sicherheitsventils zu reduzieren und die Anlagenkomponenten vor Druckschwankungen zu schützen.

Wichtig: Der werkseitige Vordruck von 3 bar muss überprüft und bei Bedarf an die tatsächlichen Bedingungen der Anlage angepasst werden. Dimensionierung, Montage und Wartung müssen unter Beachtung der Ibaiondo-Anweisungen und der geltenden Vorschriften erfolgen.
