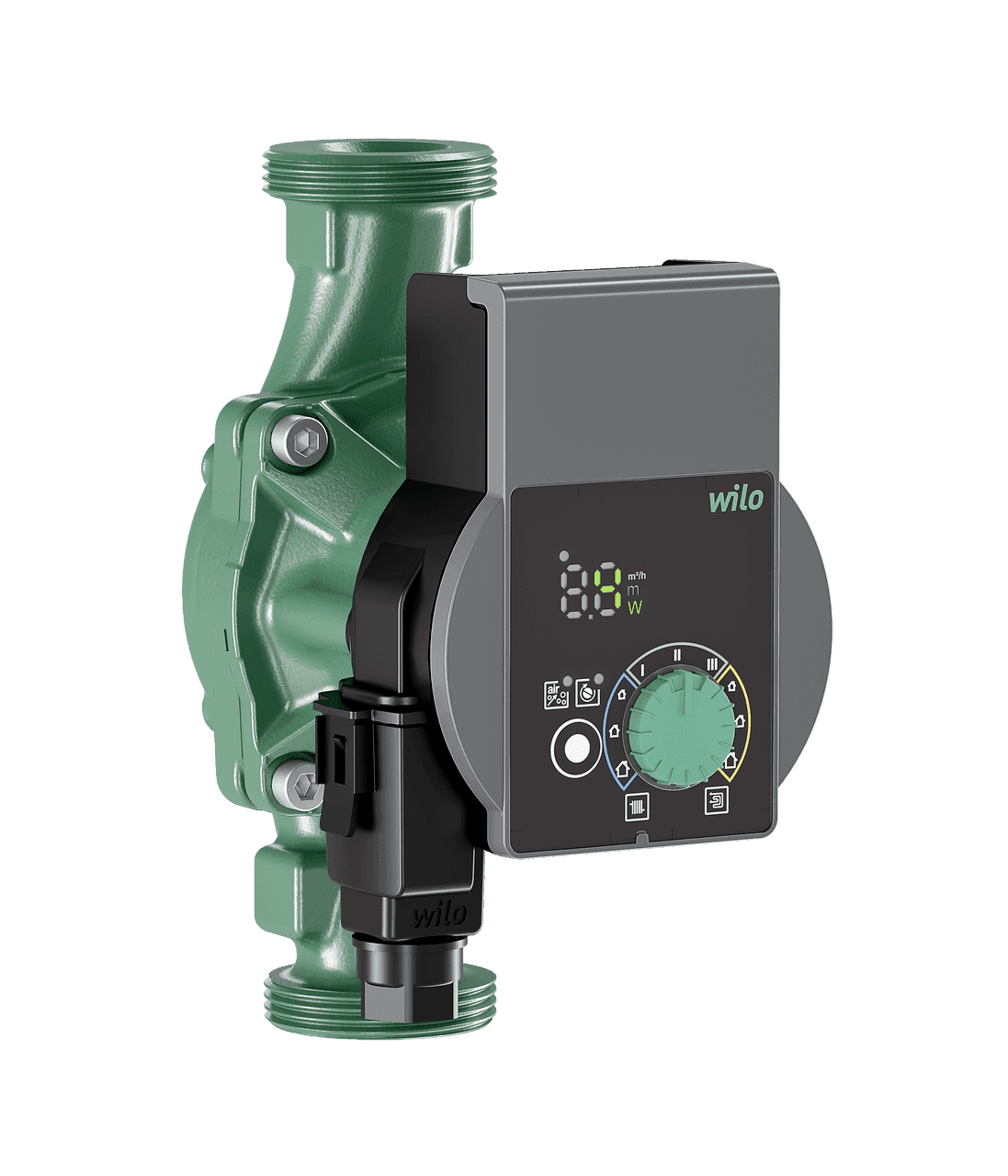

Wilo Yonos PICO 25/1-6-130 Umwälzpumpe

Die Wilo Yonos PICO 25/1-6-130 Umwälzpumpe, Referenz 4215516, ist eine hocheffiziente elektronische Pumpe mit Nassläufer, die für die Wasserzirkulation in Heizungs- und Klimaanlagen entwickelt wurde. Sie bietet einen maximalen Förderstrom von 3,6 Kubikmetern pro Stunde, eine maximale Förderhöhe von 6 Metern und eine besonders kompakte Einbaulänge von 130 Millimetern.

Ausgestattet mit einem Synchronmotor mit ECM-Technologie und integrierter elektronischer Regelung passt sie ihren Betrieb an die hydraulischen Anforderungen der Anlage an. Sie ermöglicht die Auswahl von variabler Differenzdruckregelung, konstanter Differenzdruckregelung oder Konstantdrehzahl mit drei Kennlinien und eignet sich daher sowohl für Heizkörper- als auch Fußbodenheizungsanlagen.

Elektronische Umwälzpumpe Wilo Yonos PICO 25/1-6-130

Die Yonos PICO ist eine wartungsfreie Nassläufer-Umwälzpumpe mit Gewindeanschluss. Sie wurde entwickelt, um eine effiziente Wasserzirkulation in hydraulischen Gebäudesystemen zu gewährleisten und die Motorleistung automatisch an den gewählten Regelmodus anzupassen.

Ihr 130-Millimeter-Format zwischen den Anschlüssen ist besonders nützlich in Anlagen mit begrenztem Platzangebot und erleichtert zudem den Austausch vorhandener Pumpen mit derselben Einbaulänge.

Maximaler Förderstrom von 3,6 Kubikmetern pro Stunde

Die Wilo Yonos PICO 25/1-6-130 liefert einen maximalen Förderstrom von 3,6 Kubikmetern pro Stunde. Der tatsächliche Förderstrom hängt von den Druckverlusten im Kreislauf, der gewählten Förderhöhe und dem eingestellten Regelmodus ab.

Die integrierte Elektronik ermöglicht es, die Leistung automatisch zu reduzieren, wenn die Anlage weniger Zirkulation benötigt, sodass die Pumpe nicht dauerhaft mit maximaler Leistung arbeitet.

Maximale Förderhöhe von 6 Metern

Dieses Modell erreicht eine maximale Förderhöhe von 6 Metern und bietet damit die nötige Leistung für Heizungs- und Klimakreisläufe mit unterschiedlichen hydraulischen Widerständen.

Der Betriebspunkt sollte stets innerhalb der Kennlinie der Pumpe und entsprechend dem in der Anlage erforderlichen Volumenstrom und Differenzdruck gewählt werden.

Drei Regelungsarten

Die Pumpe ermöglicht die Auswahl zwischen drei Betriebsstrategien, um sich an verschiedene Kreistypen anzupassen:

• Variable Differenzdruckregelung: Die Pumpe reduziert den Differenzdruck, wenn der benötigte Volumenstrom sinkt, und ist besonders geeignet für Kreise mit Thermostatventilen.
• Konstante Differenzdruckregelung: Hält den gewählten Differenzdruck nahezu konstant und ist eine geeignete Option für zahlreiche Fußbodenheizungsanlagen.
• Konstantdrehzahl: Ermöglicht die Auswahl zwischen drei festen Drehzahlkennlinien für Anwendungen, die ein konstantes hydraulisches Verhalten erfordern.

Geeignet für Heizkörper und Fußbodenheizung

Wilo ermöglicht die Auswahl des Regelmodus je nach Anwendung in der Heizung mit Heizkörpern oder Fußbodenheizung. Diese Flexibilität erleichtert die Anpassung der Pumpe an Neuanlagen sowie an Austausch- oder Modernisierungsarbeiten bestehender Systeme.

LED-Anzeige mit Betriebsinformationen

Die Yonos PICO verfügt über eine segmentierte LED-Anzeige, über die sich die wichtigsten Betriebsparameter direkt an der Vorderseite ablesen lassen.

Die Anzeige kann Folgendes darstellen:

• Gewählten Sollwert.
• Aktuellen Volumenstrom.
• Momentanen Stromverbrauch.
• Fehlercodes.

Diese Informationen erleichtern Inbetriebnahme, Einstellung und grundlegende Diagnose der Pumpe ohne externe Geräte.

Konfiguration über den grünen Wilo-Knopf

Der charakteristische grüne Wilo-Knopf ermöglicht die einfache Auswahl der wichtigsten Betriebsparameter. Der Installateur kann den Regelmodus und den Sollwert direkt an der Vorderseite der Pumpe einstellen.

Manuelle Entlüftungsfunktion

Die Pumpe verfügt über eine manuelle Entlüftungsfunktion, um während der Inbetriebnahme oder nach Arbeiten am Hydraulikkreis angesammelte Luft aus dem Motorraum zu entfernen.

Eine korrekte Luftentfernung fördert einen stabilen Betrieb und hilft, Geräusche durch Luft im System zu reduzieren.

Automatische Entblockierung und manueller Neustart

Der Motor ist blockierfest ausgelegt und verfügt über eine automatische Entblockierungsfunktion. Die Elektronik ermöglicht außerdem einen manuellen Neustart, wenn dies nach bestimmten Störungen erforderlich ist.

Der Motorschutz ist in das Gerät integriert, was die elektrische Installation vereinfacht.

Synchronmotor mit ECM-Technologie

Die Wilo Yonos PICO 25/1-6-130 verwendet einen hocheffizienten Synchronmotor mit ECM-Technologie und elektronischer Leistungsregelung.

Die Drehzahl kann sich ungefähr zwischen 700 und 4.200 Umdrehungen pro Minute bewegen und passt sich dem Regelmodus sowie dem erforderlichen Betriebspunkt an.

Stromverbrauch zwischen 4 und 40 Watt

Die elektronische Regelung ermöglicht es, den Energieverbrauch an den tatsächlichen Bedarf des Kreislaufs anzupassen. Wilo gibt einen minimalen Verbrauch von 4 Watt und einen maximalen Verbrauch von 40 Watt an.

Die Nennleistung des Motors beträgt 30 Watt. Wenn der hydraulische Bedarf sinkt, kann die Pumpe sowohl die Drehzahl als auch den Stromverbrauch reduzieren.

Energieeffizienzindex gleich oder kleiner als 0,20

Die Pumpe weist einen Energieeffizienzindex von gleich oder kleiner als 0,20 auf, ein Wert, den Wilo als Referenz für hocheffiziente Umwälzpumpen angibt.

Die Kombination aus ECM-Motor und elektronischer Regelung ermöglicht eine Reduzierung des Verbrauchs im Vergleich zu herkömmlichen Umwälzpumpen, die dauerhaft mit fester Drehzahl arbeiten.

Einphasige Stromversorgung mit 230 Volt

Die Yonos PICO arbeitet mit einer einphasigen 230-Volt-Versorgung mit 10 Prozent Toleranz und ist mit Frequenzen von 50 oder 60 Hertz kompatibel.

Der elektrische Anschluss wird durch den Wilo-Schnellstecker vereinfacht, der die Verdrahtung bei Installation und Wartung beschleunigt.

Medientemperatur zwischen -10 und 95 Grad Celsius

Der zulässige Temperaturbereich des Mediums liegt zwischen -10 und 95 Grad Celsius, wodurch die Pumpe in verschiedenen Heizungs- und Klimaanwendungen eingesetzt werden kann.

Die zulässige Umgebungstemperatur liegt zwischen -10 und 40 Grad Celsius.

Maximaler Betriebsdruck von 10 bar

Die Wilo Yonos PICO 25/1-6-130 ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Wilo gibt außerdem Mindestbedingungen für den Eingangsdruck vor, um hydraulische Probleme zu vermeiden: eine minimale Zulaufhöhe von 0,5 Metern bei 50 Grad Celsius und 3 Metern bei 95 Grad Celsius.

DN 25 Anschluss und Einbaulänge von 130 Millimetern

Die Pumpe verfügt über einen Gewindeanschluss G 1 1/2, entsprechend einem alternativen Anschluss RP 1 und der Nennweite DN 25.

Der Abstand zwischen den Anschlüssen beträgt nur 130 Millimeter, eines der Hauptmerkmale dieser Variante gegenüber den Yonos-PICO-Versionen mit 180 Millimetern.

• Rohranschluss: G 1 1/2.
• Alternativer Anschluss: RP 1.
• Nennweite: DN 25.
• Gewindelänge: 130 Millimeter.

Robuste und wartungsfreie Konstruktion

Das Pumpengehäuse besteht aus Grauguss. Das Laufrad besteht aus glasfaserverstärktem Polypropylen mit 40 Prozent Glasfaseranteil, während die Welle aus Edelstahl gefertigt ist.

Die Lager bestehen aus metallimprägniertem Kohlenstoff und sind für den typischen Betrieb einer Nassläufer-Umwälzpumpe ausgelegt.

IPX4D-Schutz und Isolationsklasse F

Der Motor verfügt über die Schutzart IPX4D und die Isolationsklasse F.

Die Pumpe erfüllt außerdem die geltenden Anforderungen an die elektromagnetische Verträglichkeit und verfügt über CE-, VDE- und EAC-Zulassungen und Kennzeichnungen.

Integrierter Partikelfilter

Das technische Datenblatt von Wilo gibt an, dass die Pumpe über einen Partikelfilter in ihrer Ausstattung verfügt, der dazu beiträgt, die internen Komponenten vor bestimmten im Kreislauf vorhandenen Partikeln zu schützen.

Kompakte Abmessungen und geringes Gewicht

Die 130-Millimeter-Version ist speziell für Anlagen konzipiert, in denen der Platzbedarf der Pumpe reduziert werden muss.

• Gesamtlänge: ca. 138 Millimeter.
• Höhe: ca. 102 Millimeter.
• Breite: ca. 131 Millimeter.
• Einbaulänge zwischen den Gewinden: 130 Millimeter.
• Nettogewicht: ca. 1,6 Kilogramm.

Technische Merkmale der Wilo Yonos PICO 25/1-6-130

• Marke: Wilo.
• Serie: Yonos PICO.
• Referenz: 4215516.
• Modell: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Produkttyp: elektronische Nassläufer-Umwälzpumpe.
• Anwendung: Heizung und Klimatisierung.
• Maximaler Förderstrom: 3,6 Kubikmeter pro Stunde.
• Maximale Förderhöhe: 6 Meter.
• Maximaler Betriebsdruck: 10 bar.
• Medientemperatur: zwischen -10 und 95 Grad Celsius.
• Umgebungstemperatur: zwischen -10 und 40 Grad Celsius.
• Stromversorgung: einphasig 230 Volt, mit 10 Prozent Toleranz.
• Frequenz: 50 oder 60 Hertz.
• Nennleistung des Motors: 30 Watt.
• Mindestverbrauch: 4 Watt.
• Maximalverbrauch: 40 Watt.
• Mindestdrehzahl: 700 Umdrehungen pro Minute.
• Maximaldrehzahl: 4.200 Umdrehungen pro Minute.
• Energieeffizienzindex: gleich oder kleiner als 0,20.
• Regelungsarten: variable Differenzdruckregelung, konstante Differenzdruckregelung und Konstantdrehzahl mit drei Kennlinien.
• Anzeige: segmentierte LED-Anzeige.
• Anzeigeinhalte: Sollwert, aktueller Volumenstrom, Leistungsaufnahme und Fehlercodes.
• Entlüftungsfunktion: manuell.
• Automatische Entblockierung: ja.
• Manueller Neustart: ja.
• Blockierfester Motor: ja.
• Integrierter Motorschutz: ja.
• Partikelfilter: ja.
• Elektrischer Anschluss: Wilo-Schnellstecker.
• Hydraulischer Anschluss: G 1 1/2.
• Alternativer Anschluss: RP 1.
• Nennweite: DN 25.
• Einbaulänge: 130 Millimeter.
• Pumpengehäuse: Grauguss.
• Laufrad: glasfaserverstärktes Polypropylen.
• Welle: Edelstahl.
• Lager: metallimprägnierter Kohlenstoff.
• Schutzart: IPX4D.
• Isolationsklasse: F.
• Gesamtlänge: 138 Millimeter.
• Höhe: 102 Millimeter.
• Breite: 131 Millimeter.
• Nettogewicht: ca. 1,6 Kilogramm.
• Zulassungen und Kennzeichnungen: CE, VDE und EAC.

Kompakte 130-Millimeter-Pumpe für Heizkörper und Fußbodenheizung

Die Wilo Yonos PICO 25/1-6-130 kombiniert einen maximalen Förderstrom von 3,6 Kubikmetern pro Stunde, eine Förderhöhe von bis zu 6 Metern und eine Einbaulänge von nur 130 Millimetern und ist damit besonders geeignet für Anlagen mit begrenztem Platzangebot.

Ihr ECM-Motor, die elektronische Regelung, der niedrige Verbrauch, die LED-Anzeige, die Entlüftungsfunktion, die automatische Entblockierung und die verschiedenen Betriebsarten erleichtern sowohl die Installation als auch die Einstellung von Heizkörper-, Fußbodenheizungs- und anderen Heizungs- und Klimaanlagen.
