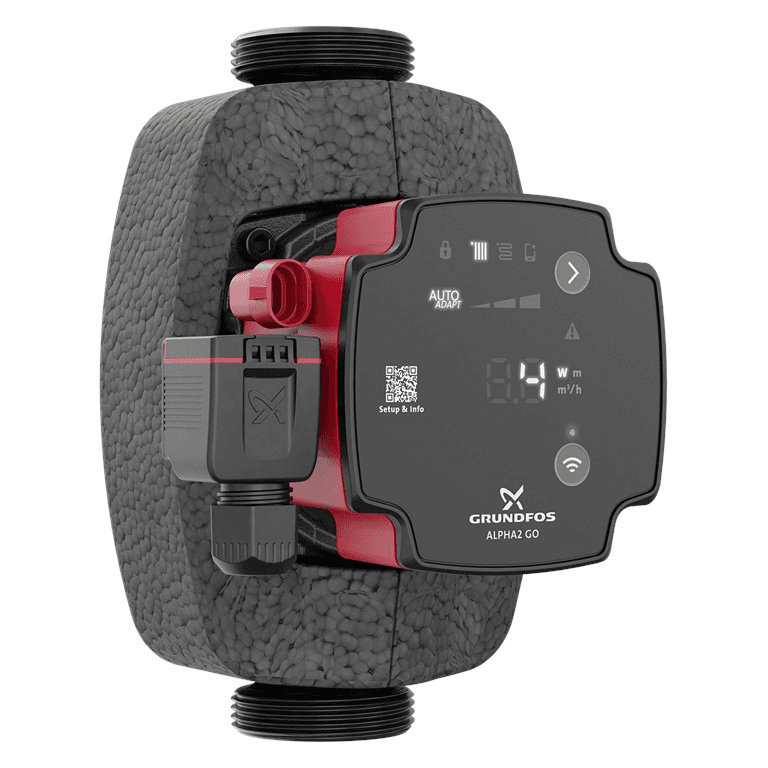

Grundfos ALPHA2 GO 25-90 180 Umwälzpumpe

Die Grundfos Umwälzpumpe ALPHA2 GO 25-90 180, Referenz 93074208, ist eine elektronische Hocheffizienz-Umwälzpumpe für Heizungs- und Klimaanlagen. Sie bietet eine maximale Förderhöhe von 9 Metern, einen Nennvolumenstrom von 2,7 m³/h und eine modulierte elektrische Leistung von nur 3 bis 90 W. Der Gewindeanschluss G 1½", die Einbaulänge von 180 mm und die fortschrittlichen Regelungsfunktionen machen sie zu einer besonders vielseitigen Lösung sowohl für Neuanlagen als auch für den Austausch vorhandener Umwälzpumpen.

Die ALPHA2 GO zeichnet sich außerdem durch ihre Konnektivität mit der Grundfos GO-App via Bluetooth aus. Über die App kann der Installateur eine geführte Inbetriebnahme durchführen, den Regelungsmodus und den Sollwert auswählen, Betriebsdaten abrufen, auf den Ereignisverlauf zugreifen, den hydraulischen Abgleich durchführen und die Diagnosewerkzeuge der Pumpe nutzen.

Elektronische Umwälzpumpe mit maximaler Förderhöhe von 9 Metern

Die Grundfos ALPHA2 GO 25-90 ist für Anlagen ausgelegt, die innerhalb des Sortiments für private und leichte gewerbliche Umwälzpumpen eine höhere hydraulische Leistung erfordern.

Die Referenz 93074208 bietet eine maximale Förderhöhe von 9 m. Der Nennpunkt liegt bei etwa 2,7 m³/h Volumenstrom und 6,14 m Förderhöhe, wobei der tatsächliche Betriebspunkt von der hydraulischen Widerstandssituation und der in der jeweiligen Anlage gewählten Regelung abhängt.

Die integrierte Elektronik passt den Motorbetrieb an, um den erforderlichen Volumenstrom und Druck bereitzustellen, ohne die Pumpe dauerhaft mit maximaler Drehzahl laufen zu lassen.

Intelligente AUTOADAPT-Steuerung

Die ALPHA2 GO verfügt über die Funktion AUTOADAPT, die von Grundfos entwickelt wurde, um den Betrieb der Umwälzpumpe automatisch an den tatsächlichen Wärmebedarf der Anlage anzupassen.

AUTOADAPT kann sowohl mit proportionaler Druckregelung als auch mit Konstantdruckregelung arbeiten. Die Pumpe analysiert die Betriebsbedingungen und wählt schrittweise die am besten geeignete Kennlinie innerhalb ihres verfügbaren Bereichs aus.

Grundfos sieht AUTOADAPT für typische Anwendungen vor wie:

• Heizkörperanlagen.
• Fußbodenheizung.

Die erweiterte AUTOADAPT-Konfiguration erfolgt über die Grundfos GO-App.

Verschiedene Regelungsmodi

Die ALPHA2 GO ermöglicht es, ihr hydraulisches Verhalten über verschiedene Regelungsarten an unterschiedliche Anlagentypen anzupassen.

• Proportionaldruck: Der Druck sinkt bei geringerem Volumenstrombedarf und steigt bei höherem Bedarf. Besonders geeignet für Heizkörperkreise mit Thermostatventilen.
• Konstantdruck: Hält eine stabile Differenzdruckregelung unabhängig von der Anzahl geöffneter Kreise aufrecht und ist besonders geeignet für Fußbodenheizungen und Verteiler mit mehreren Zonen.
• Konstantkennlinie: Die Pumpe arbeitet mit einer fest gewählten Drehzahl bzw. Kennlinie.
• Konstantvolumenstrom: Hält den eingestellten Volumenstrom unabhängig von Druckschwankungen im Kreislauf konstant.
• AUTOADAPT: Optimiert den Betriebspunkt automatisch entsprechend den Systemanforderungen.
• Externe PWM-Steuerung: Ermöglicht es einem externen Regler, die Pumpe über ein kompatibles PWM-Signal zu modulieren.

Die erweiterten Modi und ihre Sollwerte können über Grundfos GO konfiguriert werden.

Bluetooth-Konnektivität mit Grundfos GO

Die ALPHA2 GO verfügt über integriertes Bluetooth, um direkt mit der Grundfos GO-App auf einem kompatiblen mobilen Endgerät zu kommunizieren.

Diese Konnektivität bietet dem Installateur zusätzliche Werkzeuge, um die Anlage ohne externe Kommunikationszubehörteile zu konfigurieren, zu diagnostizieren und zu dokumentieren.

Zu den verfügbaren Funktionen gehören:

• Geführte Konfiguration.
• Auswahl des Regelungsmodus.
• Berechnung des Sollwerts.
• Konfiguration von AUTOADAPT.
• Abruf von Betriebsdaten.
• Protokollierung von Ereignissen und Fehlern.
• Hydraulischer Abgleich.
• Software-Update der Pumpe.
• Erstellung von Inbetriebnahmedokumentation.

Geführte Konfiguration für eine einfache Inbetriebnahme

Die Funktion geführte Konfiguration in Grundfos GO unterstützt den Installateur bei der Auswahl des passenden Regelungsmodus und Sollwerts für die spezifischen Eigenschaften des Kreislaufs.

Die App stellt eine Reihe von Fragen zum Anlagentyp und schlägt auf Basis dieser Informationen eine geeignete Konfiguration vor. Wenn AUTOADAPT nicht die passendste Option ist, kann Grundfos GO auch bei der Ermittlung des entsprechenden Sollwerts helfen.

Diese Funktion ist besonders nützlich bei der Inbetriebnahme neuer Anlagen und beim Austausch alter Umwälzpumpen.

Für den Austausch von Umwälzpumpen entwickelt

Grundfos hat die ALPHA GO-Reihe auch mit Blick auf den Austausch vorhandener Umwälzpumpen entwickelt.

Die Grundfos GO-App enthält eine Austauschsuche, mit der Tausende bestehende Umwälzpumpenmodelle identifiziert und die kompatible Alternative sowie die empfohlene Konfiguration angezeigt werden können.

Die ALPHA2 GO ist besonders für den Ersatz eigenständiger Umwälzpumpen sowie verschiedener kompatibler integrierter Grundfos-Pumpen der UPM3- und UPM4-Familien ausgelegt.

Lufterkennung und Entlüftungsfunktion

Die ALPHA2 GO verfügt über eine Lufterkennungsfunktion. Wenn sie über Grundfos GO aktiviert wird, kann die Pumpe Luft im Bereich des Laufrads erkennen.

Wird Luft erkannt, kann sie einen speziellen Impulsbetrieb aktivieren, um die Luft zu den Entlüftungspunkten der Anlage zu fördern.

Diese Funktion erleichtert die Inbetriebnahme und kann helfen, Zirkulationsprobleme aufgrund von Luft im Kreislauf zu diagnostizieren.

Trockenlaufschutz

Die Pumpe verfügt über einen Schutz gegen Trockenlauf. Wenn sie erkennt, dass sie ohne ausreichende Flüssigkeit arbeitet, kann sie sich zum Schutz des Geräts abschalten und den entsprechenden Alarm anzeigen.

Grundfos GO ermöglicht das Abrufen von Fehlercodes und des Ereignisverlaufs, um die Identifizierung und Behebung der Störung zu erleichtern.

Robuster Anlauf

Die ALPHA GO-Reihe verfügt über eine Funktion für robusten Anlauf. Wenn der Rotor auf Widerstand trifft oder die Pumpe blockiert ist, unternimmt der Motor erneute Startversuche mit hohem Drehmoment, um den Betrieb wiederherzustellen.

Diese Eigenschaft ist besonders nach längeren Stillstandszeiten der Anlage interessant.

Daten und Diagnose über die App

Die ALPHA2 GO kann über Grundfos GO verschiedene betriebsrelevante Daten bereitstellen und so die Diagnose der Anlage erleichtern.

Zu den analysierbaren Parametern gehören:

• Geschätzter Volumenstrom.
• Förderhöhe bzw. Druck.
• Elektrischer Verbrauch.
• Wassertemperatur.
• Betriebszeit.
• Ereignisse, Warnungen und Alarme.

Die historische Aufzeichnung hilft dem Installateur, ungewöhnliches Verhalten zu erkennen und die Entwicklung des Systems zu überprüfen.

Hydraulischer Abgleich mit Grundfos GO

Die ALPHA2 GO verfügt über Funktionen für den hydraulischen Abgleich über die Grundfos GO-App.

Ein korrekter Abgleich der Anlage hilft dabei, den Volumenstrom gleichmäßig auf Verbraucher und Kreise zu verteilen, sodass einige Bereiche nicht zu viel Wasser erhalten, während andere einen zu geringen Volumenstrom aufweisen.

Diese Funktion ist besonders nützlich in Heizungsanlagen mit mehreren Heizkörpern oder Fußbodenheizkreisen.

Hohe Energieeffizienz

Die Pumpe verfügt über einen hocheffizienten elektronischen Motor und einen integrierten Frequenzumrichter. Die Referenz 93074208 weist einen Energieeffizienzindex EEI von 0,20 auf.

Die aufgenommene elektrische Leistung variiert je nach gewähltem Betriebspunkt und hydraulischem Bedarf zwischen nur 3 und 90 W.

Diese Modulation reduziert den Verbrauch im Vergleich zu herkömmlichen Umwälzpumpen, die unabhängig vom Bedarf mit festen Drehzahlen arbeiten.

Einphasige 220-240-V-Versorgung

Die Grundfos ALPHA2 GO 25-90 180 wird mit einphasiger 220-240-V-Versorgung und 50/60 Hz betrieben.

Die Stromaufnahme liegt je nach Betriebsbedingungen ungefähr zwischen 0,04 und 0,78 A.

Der thermische Schutz wird elektronisch gesteuert und der Motor verfügt über Isolationsklasse F.

Einbaulänge von 180 mm

Die Bezeichnung 180 des Modells steht für den Abstand zwischen den Anschlüssen von 180 mm, ein übliches Maß bei Umwälzpumpen in Heizungsanlagen.

Dieses Merkmal sollte zusammen mit dem Anschlussdurchmesser vor dem Austausch einer vorhandenen Pumpe überprüft werden.

G 1½"-Anschlüsse

Die Pumpe verfügt über hydraulische Gewindeanschlüsse G 1½" gemäß ISO 228-1.

Der Nenndruck der Anschlüsse beträgt PN 10 und entspricht dem maximal zulässigen Betriebsdruck der Pumpe.

Maximaler Betriebsdruck von 10 bar

Die ALPHA2 GO 25-90 180 ist für einen maximalen Systemdruck von 10 bar ausgelegt.

Sie muss in hydraulischen Kreisläufen installiert werden, deren Auslegung und Sicherheitseinrichtungen gewährleisten, dass dieser Grenzwert nicht überschritten wird.

Medientemperatur von -10 bis 95 °C

Für die Referenz 93074208 gibt Grundfos einen Temperaturbereich des geförderten Mediums von -10 bis 95 °C an.

Dies ermöglicht den Einsatz in verschiedenen geschlossenen Heizungs- und Klimakreisläufen, sofern das Medium, die Temperatur und die übrigen Komponenten der Anlage kompatibel sind.

Die zulässige Umgebungstemperatur liegt zwischen 0 und 55 °C.

Pumpengehäuse aus Gusseisen

Das Hydraulikgehäuse besteht aus Gusseisen EN-GJL-150, einem üblichen Werkstoff für Umwälzpumpen in geschlossenen Heizkreisen.

Das Laufrad besteht aus verstärktem Verbundwerkstoff und trägt dazu bei, geringes Gewicht und hohe Widerstandsfähigkeit innerhalb der Hydraulikeinheit zu kombinieren.

Diese Version ist nicht für die Zirkulation von Trinkwasser vorgesehen.

Technische Daten der Grundfos 93074208

• Marke: Grundfos.
• Serie: ALPHA2 GO.
• Modell: ALPHA2 GO 25-90 180.
• Referenz: 93074208.
• Typ: elektronische Umwälzpumpe.
• Anwendung: Heizung und Klimatisierung.
• Nennvolumenstrom: 2,7 m³/h.
• Nennförderhöhe: 6,14 m.
• Maximale Förderhöhe: 9 m.
• Einbaulänge: 180 mm.
• Anschlüsse: G 1½".
• Nenndruck der Anschlüsse: PN 10.
• Maximaler Betriebsdruck: 10 bar.
• Medientemperatur: -10 bis 95 °C.
• Umgebungstemperatur: 0 bis 55 °C.
• Versorgung: 1 x 220-240 V.
• Frequenz: 50/60 Hz.
• Minimale Leistungsaufnahme: 3 W.
• Maximale Leistungsaufnahme: 90 W.
• Stromaufnahme: 0,04-0,78 A.
• Energieeffizienzindex EEI: 0,20.
• Frequenzumrichter: integriert.
• Thermischer Schutz: elektronisch.
• Schutzart: IP44.
• Isolationsklasse: F.
• Gehäusematerial: Gusseisen EN-GJL-150.
• Laufradmaterial: verstärkter Verbundwerkstoff.
• AUTOADAPT: ja.
• Proportionaldruck: ja.
• Konstantdruck: ja.
• Konstantkennlinie: ja.
• Konstantvolumenstrom: ja.
• Externe PWM-Steuerung: ja.
• Bluetooth: integriert.
• Kompatibel mit Grundfos GO: ja.
• Geführte Konfiguration: ja.
• Lufterkennung und Entlüftung: ja.
• Trockenlaufschutz: ja.
• Protokollierung von Warnungen und Alarmen: ja.
• Hydraulischer Abgleich: ja, über Grundfos GO.
• Nettogewicht: ca. 1,93 kg.
• Bruttogewicht: ca. 2,14 kg.
• EAN: 5715467404357.

Intelligente Umwälzpumpe für Heizung und Klimatisierung

Die Grundfos ALPHA2 GO 25-90 180 kombiniert hohe hydraulische Leistung mit fortschrittlicher elektronischer Regelung und mobiler Konnektivität. Ihre maximale Förderhöhe von 9 Metern, die modulierte Leistung von 3 bis 90 W und die verschiedenen Regelungsmodi ermöglichen den Einsatz in Anlagen mit Heizkörpern, Fußbodenheizung und anderen geschlossenen Heizungs- und Klimakreisläufen.

Die Integration mit Grundfos GO bietet geführte Konfiguration, AUTOADAPT, hydraulischen Abgleich, Lufterkennung, Diagnose und Datenaufzeichnung und stellt dem Installateur Werkzeuge sowohl für die Inbetriebnahme als auch für Wartung und den Austausch vorhandener Umwälzpumpen zur Verfügung.
