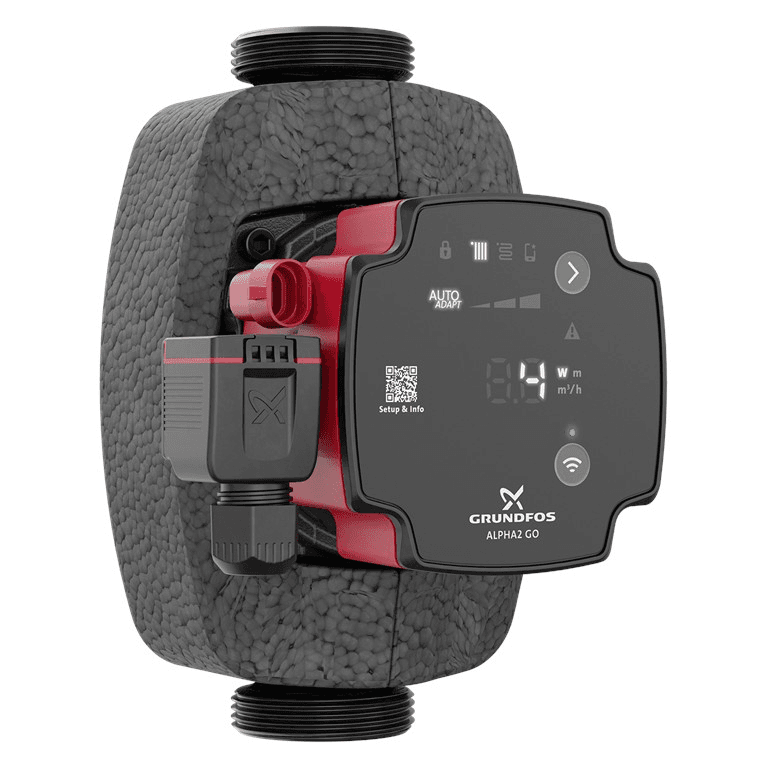

Grundfos ALPHA2 GO 25-60 180 Umwälzpumpe

Die Grundfos ALPHA2 GO Umwälzpumpe 25-60 180, Referenz 93074216, ist eine hocheffiziente elektronische Umwälzpumpe zum Fördern von Wasser in Heizungs- und Klimaanlagen. Sie bietet eine maximale Förderhöhe von 6 Metern, einen Nennvolumenstrom von 1,9 m³/h, eine modulierte elektrische Leistungsaufnahme von nur 3 bis 37 W, Anschlüsse G 1½" und eine Einbaulänge von 180 mm.

Die ALPHA2 GO kombiniert fortschrittliche hydraulische Regelung mit direkter Konnektivität über Grundfos GO und ermöglicht die Konfiguration der Pumpe, die Nutzung von AUTOADAPT, den hydraulischen Abgleich, die Abfrage historischer Daten, die Diagnose von Störungen sowie den einfachen Austausch vorhandener Umwälzpumpen. Sie ist besonders geeignet für Systeme mit Heizkörpern, Fußbodenheizung und anderen geschlossenen Heizungs- und Klimakreisläufen.

Umwälzpumpe mit maximaler Förderhöhe von 6 Metern

Die Grundfos ALPHA2 GO 25-60 180 bietet eine maximale Förderhöhe von 6 m. Für die Referenz 93074216 gibt Grundfos einen Nennpunkt von 1,9 m³/h Volumenstrom und 3,26 m Förderhöhe an.

Der tatsächliche Betriebspunkt hängt von den Druckverlusten der Anlage, dem erforderlichen Volumenstrom und dem gewählten Regelmodus ab.

Dank elektronisch kommutiertem Motor und integriertem Frequenzumrichter kann die Pumpe ihren Betrieb anpassen, anstatt unabhängig vom Bedarf des Kreislaufs mit fester Drehzahl zu laufen.

Intelligente AUTOADAPT-Steuerung

Die ALPHA2 GO verfügt über die AUTOADAPT-Technologie, mit der die Pumpe den Sollwert automatisch entsprechend den Anforderungen der Anlage optimiert.

AUTOADAPT ist mit proportionalem Druck und Konstantdruck verfügbar und reduziert die Notwendigkeit, einen konkreten Betriebspunkt manuell auszuwählen.

Grundfos sieht den Einsatz sowohl in Heizkörperanlagen als auch in Fußbodenheizungen vor.

Verschiedene Regelungsarten

Die Pumpe ermöglicht die Auswahl verschiedener Regelstrategien, um sich an das hydraulische Verhalten jedes Systems anzupassen:

• Proportionaldruck: passt den Differenzdruck an den geforderten Volumenstrom an, besonders geeignet für Heizkörperanlagen mit Thermostatventilen.
• Konstantdruck: hält einen stabilen Differenzdruck, auch wenn der Volumenstrom variiert; eine gängige Lösung bei Fußbodenheizungen.
• Konstantvolumenstrom: regelt die Pumpe so, dass der eingestellte Volumenstrom beibehalten wird.
• Konstantkennlinie: ermöglicht den Betrieb nach einer festen Kennlinie.
• AUTOADAPT: passt den Betriebspunkt automatisch an den Bedarf an.

Die Sollwerte können mit Grundfos GO an die spezifischen Eigenschaften der Anlage angepasst werden.

PWM-Eingang für externe Steuerung

Die ALPHA2 GO verfügt über einen PWM-Eingang, der eine präzise Steuerung der Drehzahl der Umwälzpumpe über ein kompatibles externes Signal ermöglicht.

Dies ist besonders nützlich, wenn die Pumpe in Systeme integriert werden muss, in denen ein Kessel, eine Wärmepumpe oder ein anderer externer Regler den Betrieb der Umwälzpumpe direkt steuert.

Direkte Verbindung mit Grundfos GO

Die ALPHA2 GO verfügt über Bluetooth, um sich direkt mit der Grundfos GO App auf einem kompatiblen mobilen Gerät zu verbinden.

Diese Konnektivität ermöglicht den Zugriff auf erweiterte digitale Funktionen für Installation, Konfiguration und Diagnose, ohne zusätzliche Kommunikationsschnittstellen zu benötigen.

Zu den über Grundfos GO verfügbaren Funktionen gehören:

• Geführte Konfiguration.
• Auswahl des Regelmodus.
• Berechnung des Sollwerts.
• Konfiguration von AUTOADAPT.
• Hydraulischer Abgleich.
• Abfrage von Betriebsdaten.
• Aufzeichnung von Ereignissen, Warnungen und Alarmen.
• Anzeige historischer Daten.
• Unterstützung beim Austausch von Umwälzpumpen.

Geführte Anlagenkonfiguration

Die Funktion der geführten Konfiguration in Grundfos GO erleichtert die Inbetriebnahme der Pumpe in Neuanlagen.

Die App fragt Informationen zum System ab und hilft bei der Auswahl des passenden Regelmodus und Sollwerts. Falls sinnvoll, kann die empfohlene Konfiguration AUTOADAPT nutzen, damit die Pumpe ihren Betrieb automatisch optimiert.

Auch für den Austausch vorhandener Umwälzpumpen entwickelt

Die ALPHA2 GO-Reihe ist besonders darauf ausgelegt, den Austausch alter oder integrierter Umwälzpumpen zu erleichtern.

Über Grundfos GO kann der Installateur das vorhandene Modell suchen und die passende Alternative prüfen. Die ALPHA2 GO kann sogar so konfiguriert werden, dass sie kompatible Pumpenkennlinien ersetzt.

Grundfos hebt insbesondere die Fähigkeit hervor, verschiedene eigenständige Umwälzpumpen und integrierte Modelle der Familien UPM3 und UPM4 zu ersetzen.

Lufterkennung und Entlüftungsfunktion

Die ALPHA2 GO verfügt über eine Lufterkennung. Wenn das System Luft um das Laufrad erkennt, kann die Umwälzpumpe einen pulsierenden Betrieb erzeugen, um die Luft zum nächstgelegenen Entlüftungselement zu transportieren.

Diese Funktion erleichtert die Inbetriebnahme und kann helfen, Zirkulationsprobleme im Zusammenhang mit Luft im System zu erkennen.

Die Funktion ersetzt nicht die Notwendigkeit geeigneter Entlüftungselemente für den ordnungsgemäßen hydraulischen Kreislauf.

Trockenlaufschutz

Die Pumpe verfügt über einen Trockenlaufschutz, der das Gerät schützt, wenn nicht genügend Flüssigkeit um den Rotor vorhanden ist.

Wird eine anormale Bedingung erkannt, kann die Elektronik den Betrieb stoppen oder begrenzen und die entsprechende Anzeige zur Diagnose bereitstellen.

Robuster Start gegen Blockierungen

Die Funktion Robust Startup ist darauf ausgelegt, Blockierungsprobleme durch Schmutz, Magnetit oder Kalkablagerungen zu reduzieren.

Wenn der Rotor auf Widerstand trifft, führt der Motor wiederholte Startversuche mit hohem Drehmoment aus, um die Bewegung wiederherzustellen.

Diese Eigenschaft ist besonders nach längeren Stillstandszeiten der Anlage nützlich.

Keramikwelle und Keramiklager

Grundfos verwendet bei der ALPHA2 GO eine Keramikwelle und Keramiklager. Diese Komponenten weisen während des Betriebs einen geringeren Verschleiß auf und tragen dazu bei, das Spielwachstum zu begrenzen, das im Laufe der Zeit Geräusche verursachen könnte.

Historische Daten und Diagnose

Über Grundfos GO können Betriebsinformationen abgerufen werden, um die Analyse und Diagnose des Systems zu erleichtern.

Die App ermöglicht den Zugriff auf den Ereignisverlauf und auf Trends zu Parametern wie:

• Volumenstrom.
• Förderhöhe.
• Geschätzte Fluidtemperatur.
• Dauer der Betriebszyklen.

Diese Daten helfen dem Fachmann, das Verhalten der Anlage zu analysieren und mögliche Anomalien zu lokalisieren.

Hydraulischer Abgleich mit Grundfos GO

Die ALPHA2 GO bietet Werkzeuge für den hydraulischen Abgleich über die Grundfos GO App.

Ein korrekter Abgleich hilft, den Volumenstrom gleichmäßig auf die verschiedenen Heizkreise und Verbraucher zu verteilen und Ungleichgewichte zu vermeiden, die zu unterschiedlichen Raumtemperaturen oder unnötigem Verbrauch führen können.

Hohe Energieeffizienz mit EEI 0,18

Die Referenz 93074216 weist einen Energieeffizienzindex EEI von 0,18 auf.

Ihre elektrische Leistungsaufnahme variiert je nach hydraulischem Bedarf und Betriebspunkt zwischen nur 3 und 37 W.

Die elektronische Regelung sorgt dafür, dass sich der Verbrauch an die Anlage anpasst und nicht dauerhaft die maximale Leistung aufrechterhalten wird, wenn der Kreislauf sie nicht benötigt.

Einphasige Stromversorgung 220-240 V

Die Grundfos ALPHA2 GO 25-60 180 wird mit einer einphasigen Stromversorgung von 220-240 V und 50/60 Hz betrieben.

Die Stromaufnahme liegt bei etwa 0,04 bis 0,40 A.

Der thermische Schutz wird elektronisch gesteuert und der Motor verfügt über die Isolationsklasse F.

Werkzeugloser elektrischer Anschluss

Die Pumpe verfügt über einen Installationsstecker, der für den werkzeuglosen elektrischen Anschluss ausgelegt ist, was die Montage erleichtert und die benötigte Zeit bei Inbetriebnahme oder Austausch reduziert.

Einbaulänge von 180 mm

Die Bezeichnung 180 dieser Umwälzpumpe weist auf einen Abstand zwischen den Anschlüssen von 180 mm hin.

Dieses Maß ist bei Heizungsumwälzpumpen üblich und besonders wichtig beim Austausch einer vorhandenen Pumpe, da es zusammen mit dem Anschlussgewinde geprüft werden muss.

Anschlüsse G 1½"

Die Grundfos 93074216 verfügt über G 1½"-Gewindeanschlüsse gemäß ISO 228-1.

Die Druckklasse der Anschlüsse beträgt PN 10.

Maximaler Betriebsdruck von 10 bar

Die Pumpe ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Die Anlage muss so ausgelegt und geschützt werden, dass dieser Wert im normalen Betrieb des Systems nicht überschritten wird.

Wassertemperatur von 2 bis 110 °C

Die spezifische Dokumentation der Referenz 93074216 gibt einen Flüssigkeitstemperaturbereich von 2 bis 110 °C an.

Die zulässige Umgebungstemperatur um die Pumpe liegt zwischen 0 und 55 °C.

Diese Bedingungen ermöglichen den Einsatz in verschiedenen geschlossenen Heizungs- und Klimasystemen, sofern das Medium und die übrigen Komponenten kompatibel sind.

Pumpengehäuse aus Gusseisen

Das Hydraulikgehäuse besteht aus EN-GJL-150 Gusseisen.

Das Laufrad besteht aus verstärkten Verbundwerkstoffen, konkret PES mit Glasfaser und verstärktem PESU, die für den internen Betrieb der Umwälzpumpe geeignet sind.

Diese Variante ist hauptsächlich für geschlossene Heizungs- und Klimakreisläufe konzipiert.

Schutzart IP44

Die ALPHA2 GO 25-60 180 verfügt über die Schutzart IP44.

Bei der Installation müssen die korrekte Einbaulage, die zulässigen Umgebungstemperaturen und die von Grundfos angegebenen elektrischen Bedingungen eingehalten werden.

Technische Daten der Grundfos 93074216

• Marke: Grundfos.
• Serie: ALPHA2 GO.
• Modell: ALPHA2 GO 25-60 180.
• Referenz: 93074216.
• Typ: hocheffiziente elektronische Umwälzpumpe.
• Anwendung: Heizung und Klimatisierung.
• Nennvolumenstrom: 1,9 m³/h.
• Nennförderhöhe: 3,26 m.
• Maximale Förderhöhe: 6 m.
• Einbaulänge: 180 mm.
• Anschlussart: G.
• Anschlussgröße: G 1½".
• Anschlussnorm: ISO 228-1.
• Nenndruck: PN 10.
• Maximaler Betriebsdruck: 10 bar.
• Flüssigkeitstemperatur: 2-110 °C.
• Umgebungstemperatur: 0-55 °C.
• Stromversorgung: 1 x 220-240 V.
• Frequenz: 50/60 Hz.
• Minimale Leistungsaufnahme: 3 W.
• Maximale Leistungsaufnahme: 37 W.
• Stromaufnahme: 0,04-0,40 A.
• Energieeffizienzindex EEI: 0,18.
• Frequenzumrichter: integriert.
• Thermischer Schutz: elektronisch.
• Schutzart: IP44.
• Isolationsklasse: F.
• Gehäusematerial: Gusseisen EN-GJL-150.
• Laufradmaterial: verstärkter Verbundwerkstoff.
• Proportionaldruck: ja.
• Konstantdruck: ja.
• Konstantvolumenstrom: ja.
• Konstantkennlinie: ja.
• AUTOADAPT: ja.
• PWM-Eingang: ja.
• Bluetooth: integriert.
• Kompatibel mit Grundfos GO: ja.
• Geführte Konfiguration: ja.
• Lufterkennung und Luftaustrag: ja.
• Trockenlaufschutz: ja.
• Robuster Start: ja.
• Hydraulischer Abgleich: ja, über Grundfos GO.
• Ereignis- und Trendaufzeichnung: ja.
• Zulassungen: CE und VDE.
• Nettogewicht: 1,94 kg.
• Bruttogewicht: 2,16 kg.
• EAN: 5715467404432.

Intelligente Umwälzpumpe für Heizkörper und Fußbodenheizung

Die Grundfos ALPHA2 GO 25-60 180 kombiniert eine maximale Förderhöhe von 6 Metern mit einem reduzierten Verbrauch von 3 bis 37 W, fortschrittlicher elektronischer Regelung und direkter Konnektivität mit Grundfos GO.

Ihre Modi für Proportionaldruck, Konstantdruck, Konstantvolumenstrom und Konstantkennlinie ermöglichen die Anpassung an unterschiedliche Kreisläufe, während AUTOADAPT die Optimierung des Betriebs in Heizkörper- und Fußbodenheizungsanlagen vereinfacht.

Funktionen wie Lufterkennung, Trockenlaufschutz, robuster Start, hydraulischer Abgleich und Diagnose über die App bieten zusätzliche Werkzeuge sowohl für Neuanlagen als auch für den Austausch und die Modernisierung bestehender Umwälzpumpen.
