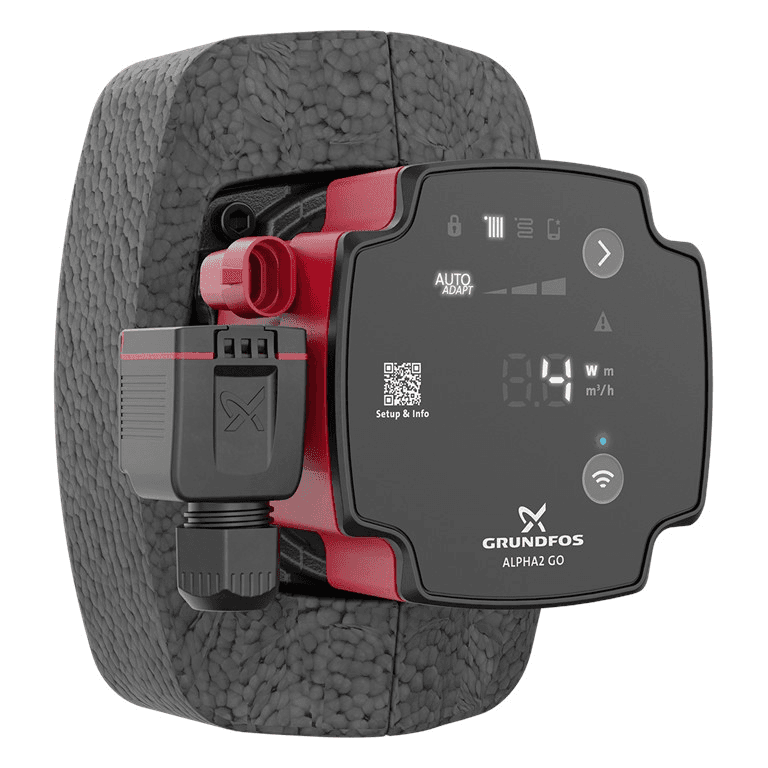

Grundfos ALPHA2 GO 25-60 130 Umwälzpumpe

Die Grundfos ALPHA2 GO 25-60 130 Umwälzpumpe, Referenz 93074218, ist eine hocheffiziente elektronische Umwälzpumpe für die Wasserzirkulation in Heizungs- und Klimaanlagen. Sie bietet eine maximale Förderhöhe von 6 Metern, einen Nennvolumenstrom von 1,9 m³/h, eine modulierte elektrische Leistung von nur 3 bis 37 W, Gewindeanschlüsse G 1½" und eine kompakte Einbaulänge von 130 mm.

Die ALPHA2 GO kombiniert fortschrittliche hydraulische Regelung mit direkter Konnektivität über Bluetooth und die Grundfos GO App. Sie verfügt über AUTOADAPT, Proportionaldruck, Konstantdruck, Konstantvolumenstrom, Konstantkennlinie und PWM-Eingang sowie Funktionen zur Vereinfachung von Inbetriebnahme, hydraulischem Abgleich, Diagnose und dem Austausch bestehender Umwälzpumpen.

Umwälzpumpe mit maximaler Förderhöhe von 6 Metern

Die Grundfos ALPHA2 GO 25-60 130 erreicht eine maximale Förderhöhe von 6 m. Ihr Nennpunkt liegt bei einem Volumenstrom von 1,9 m³/h und einer Förderhöhe von 3,26 m.

Der tatsächliche Betriebspunkt hängt von den Druckverlusten des Kreislaufs, dem erforderlichen Volumenstrom und dem gewählten Regelungsmodus ab.

Dank ihres elektronisch kommutierten Motors und des integrierten Frequenzumrichters kann die Pumpe ihre Betriebsdrehzahl automatisch anpassen und vermeiden, dauerhaft mit maximaler Leistung zu arbeiten, wenn die Anlage dies nicht benötigt.

AUTOADAPT zur automatischen Anpassung des Betriebs

Die ALPHA2 GO verfügt über die Funktion AUTOADAPT, die von Grundfos entwickelt wurde, um den Sollwert der Umwälzpumpe automatisch an die tatsächlichen Anforderungen des Systems anzupassen.

AUTOADAPT ist sowohl bei Proportionaldruck als auch bei Konstantdruck verfügbar. Dadurch kann sie in Heizkörperanlagen und Fußbodenheizungen eingesetzt werden, ohne manuell einen einzigen festen Betriebspunkt auswählen zu müssen.

Die Funktion analysiert den Bedarf des Kreislaufs und passt den Betrieb schrittweise an, um den erforderlichen Volumenstrom und Druck bereitzustellen.

Verschiedene Regelungsmodi

Die Grundfos ALPHA2 GO ermöglicht es, das hydraulische Verhalten an verschiedene Anlagentypen mit mehreren Regelungsarten anzupassen:

• Proportionaldruck: verändert den Differenzdruck in Abhängigkeit vom geforderten Volumenstrom und ist besonders geeignet für Heizkörperanlagen mit Thermostatventilen.
• Konstantdruck: hält einen stabilen Differenzdruck aufrecht, auch wenn der Volumenstrom variiert; besonders geeignet für Fußbodenheizkreise.
• Konstantvolumenstrom: regelt die Pumpe so, dass der eingestellte Volumenstrom beibehalten wird.
• Konstantkennlinie: ermöglicht den Betrieb entlang einer ausgewählten festen Kennlinie.
• AUTOADAPT: optimiert den Sollwert automatisch.
• PWM-Steuerung: ermöglicht es einem kompatiblen externen Regler, den Betrieb der Umwälzpumpe zu modulieren.

Bluetooth-Konnektivität mit Grundfos GO

Die ALPHA2 GO verfügt über Bluetooth, um eine direkte Verbindung mit der Grundfos GO App von einem kompatiblen mobilen Gerät aus herzustellen.

Diese Kommunikation ermöglicht dem Installateur den Zugriff auf erweiterte Funktionen, ohne zusätzliche Kommunikationsschnittstellen zu benötigen.

Über Grundfos GO können unter anderem folgende Aufgaben durchgeführt werden:

• Geführte Konfiguration.
• Auswahl des Regelungsmodus.
• Berechnung des Sollwerts.
• Konfiguration von AUTOADAPT.
• Hydraulischer Abgleich.
• Abfrage von Betriebsdaten.
• Anzeige von Trends.
• Abfrage des Ereignisprotokolls.
• Diagnose von Warnungen und Alarmen.
• Aktualisierung der Pumpensoftware.
• Unterstützung beim Austausch bestehender Umwälzpumpen.

Geführte Konfiguration für neue Installationen

Die Grundfos GO App enthält eine spezielle geführte Konfiguration für ALPHA2 GO.

Während der Inbetriebnahme fordert die App Informationen zur Anlage an und hilft dabei, den passenden Regelungsmodus und Sollwert zu ermitteln.

Wenn AUTOADAPT geeignet ist, kann die App diesen Modus empfehlen, damit die Pumpe ihren Betrieb automatisch optimiert. Wenn eine andere Konfiguration erforderlich ist, hilft Grundfos GO bei der Berechnung des notwendigen Sollwerts.

Geeignet für Heizkörper und Fußbodenheizung

Die verschiedenen Regelungsmodi ermöglichen den Einsatz der ALPHA2 GO 25-60 130 in zahlreichen Heizungs- und Klimaanlagen.

Zu den typischen Anwendungen gehören:

• Heizungsanlagen mit Heizkörpern.
• Fußbodenheizung.
• Geschlossene Heizkreisläufe.
• Hydraulische Klimaanlagen.
• Kreisläufe in Verbindung mit Heizkesseln.
• Systeme, die mit Wärmepumpen kompatibel sind.
• Austausch einzelner Umwälzpumpen.
• Austausch bestimmter kompatibler integrierter UPM3- und UPM4-Pumpen.

Speziell für den Austausch von Umwälzpumpen entwickelt

Grundfos hat die ALPHA GO Reihe mit besonderem Fokus auf den Austausch bestehender Umwälzpumpen entwickelt.

Die in Grundfos GO integrierte Austauschfunktion ermöglicht es, eine alte Pumpe zu suchen und zu prüfen, welches ALPHA GO Modell als Ersatz geeignet ist.

Im Fall der ALPHA2 GO ermöglicht die direkte Verbindung mit der App, die neue Umwälzpumpe so zu konfigurieren, dass sie bestimmte Betriebskurven kompatibler Pumpen nachbildet – eine besonders nützliche Funktion beim Austausch integrierter Umwälzpumpen.

Austausch von UPM3- und UPM4-Pumpen

Grundfos gibt ausdrücklich an, dass die ALPHA2 GO den Austausch verschiedener integrierter UPM3- und UPM4-Pumpen sowie einzelner Umwälzpumpen erleichtert.

Die App hilft dabei, die zu ersetzende Referenz zu identifizieren und der neuen Pumpe eine geeignete Betriebskonfiguration zuzuweisen.

Lufterkennung und Entlüftung

Die ALPHA2 GO verfügt über eine Lufterkennungsfunktion, die über Grundfos GO aktiviert werden kann.

Wenn die Pumpe Luft um das Laufrad erkennt, kann sie vorübergehend impulsweise arbeiten, um diese zur nächstgelegenen Entlüftungseinrichtung der Anlage zu transportieren.

Diese Funktion erleichtert Inbetriebnahme und Diagnose, ersetzt jedoch nicht die ordnungsgemäße Gesamtentlüftung des Kreislaufs.

Schutz vor Trockenlauf

Die Umwälzpumpe verfügt über einen Trockenlaufschutz.

Wenn erkannt wird, dass die Pumpe ohne ausreichende Flüssigkeitsmenge arbeitet, kann das Gerät stoppen und einen Alarm auslösen, um zu verhindern, dass es unter ungeeigneten Bedingungen weiterläuft.

Bei der ALPHA2 GO kann dieses Ereignis über Grundfos GO protokolliert und zur Diagnose abgerufen werden.

Robuster Start bei Blockaden

Die Funktion Robust Startup ist darauf ausgelegt, der Pumpe beim Anlauf zu helfen, selbst wenn der Rotor aufgrund von Schmutz, Magnetit oder Ablagerungen auf Widerstand stößt.

Im Falle einer Blockade unternimmt der Motor wiederholte Startversuche mit hohem Drehmoment, um die Bewegung wiederherzustellen.

Diese Eigenschaft ist besonders nach längeren Stillstandszeiten einer Heizungsanlage nützlich.

Keramikwelle und Keramiklager

Die ALPHA2 GO verwendet eine Keramikwelle und Keramiklager, die für einen reduzierten Verschleiß während des Betriebs entwickelt wurden.

Diese Konstruktion trägt dazu bei, stabile innere Toleranzen aufrechtzuerhalten und mechanische Geräusche infolge von Verschleiß zu begrenzen.

Hydraulischer Abgleich über Grundfos GO

Die Verbindung mit Grundfos GO ermöglicht die Durchführung eines hydraulischen Abgleichs der Anlage.

Ein korrekt abgeglichenes System verteilt den erforderlichen Volumenstrom auf die verschiedenen Verbraucher und Kreise und vermeidet Bereiche mit zu viel oder zu wenig Durchfluss.

Diese Funktion ist besonders nützlich in Anlagen mit mehreren Heizkörpern oder mehreren Fußbodenheizkreisen.

Ereignisprotokoll und Trenddaten

Grundfos GO ermöglicht die Abfrage historischer Informationen zum Betrieb der ALPHA2 GO.

Zu den analysierbaren Parametern gehören Trends von:

• Volumenstrom.
• Förderhöhe oder bereitgestelltem Druck.
• Energieverbrauch.
• Geschätzter Fluidtemperatur.
• Dauer der Betriebszyklen.

Die App führt außerdem ein Ereignisprotokoll, das die Identifizierung von Warnungen, Alarmen und möglichen Betriebsproblemen erleichtert.

PWM-Eingang für externe Steuerung

Die ALPHA2 GO verfügt über einen PWM-Eingang, der eine präzise Steuerung der Pumpendrehzahl über einen kompatiblen externen Regler ermöglicht.

Diese Möglichkeit erleichtert die Integration in Systeme, in denen der Wärmeerzeuger selbst, wie ein Heizkessel oder eine kompatible Wärmepumpe, die Umwälzpumpe direkt steuern muss.

Hohe Energieeffizienz mit EEI 0,18

Die Referenz 93074218 weist einen Energieeffizienzindex EEI von 0,18 auf.

Die aufgenommene elektrische Leistung wird nur zwischen folgenden Werten geregelt:

• Minimale P1-Leistung: 3 W.
• Maximale P1-Leistung: 37 W.

Diese Modulation ermöglicht es, den Verbrauch an den Bedarf des Kreislaufs anzupassen, und stellt einen deutlichen Unterschied zu älteren Umwälzpumpen mit fester Drehzahl dar.

Einphasige Stromversorgung 220-240 V

Die Grundfos ALPHA2 GO 25-60 130 arbeitet mit einer einphasigen Stromversorgung von 220-240 V und 50/60 Hz.

Die Stromaufnahme liegt zwischen:

• Minimale Stromstärke: 0,04 A.
• Maximale Stromstärke: 0,40 A.

Die Pumpe verfügt über elektronischen Thermoschutz und hat die Isolationsklasse F.

Elektrischer Schnellanschluss

Grundfos stattet die ALPHA2 GO mit einem Installationsstecker aus, der den elektrischen Anschluss werkzeuglos ermöglicht.

Dieses System erleichtert sowohl die Montage in Neuanlagen als auch den Austausch einer bestehenden Umwälzpumpe.

Kompakte Einbaulänge von 130 mm

Die Bezeichnung 130 des Modells steht für einen Einbaumaß von 130 mm.

Dieses Format ist besonders nützlich in Anlagen mit begrenztem Platz oder wenn eine vorhandene Pumpe mit derselben Baulänge ersetzt werden soll.

Vor einem Austausch sollten sowohl die Länge von 130 mm als auch der Durchmesser der hydraulischen Anschlüsse überprüft werden.

Hydraulische Anschlüsse G 1½"

Die Referenz 93074218 verfügt über Gewindeanschlüsse G 1½" gemäß ISO 228-1.

Der Nenndruck der Anschlüsse beträgt PN 10.

Die Kombination aus G 1½"-Anschluss und 130 mm Einbaulänge unterscheidet diese Version von anderen ALPHA2 GO 25-60 Modellen mit 180 mm Einbaulänge.

Maximaler Betriebsdruck von 10 bar

Die Pumpe ist für einen maximalen Betriebsdruck von 10 bar ausgelegt.

Der hydraulische Kreislauf und seine Sicherheitselemente müssen so dimensioniert werden, dass der Druck innerhalb der von der Umwälzpumpe und den übrigen Komponenten der Anlage zulässigen Grenzen bleibt.

Medientemperatur von 2 bis 110 °C

Grundfos gibt für die Referenz 93074218 einen Temperaturbereich des geförderten Mediums von 2 bis 110 °C an.

Die zulässige Umgebungstemperatur während des Betriebs liegt zwischen 0 und 55 °C.

Dieser breite Bereich ermöglicht den Einsatz in verschiedenen geschlossenen Heizungs- und Klimakreisläufen, sofern das Medium und die übrigen Komponenten kompatibel sind.

Pumpengehäuse aus Gusseisen

Das Hydraulikgehäuse besteht aus Gusseisen EN-GJL-150.

Das Laufrad besteht aus einem verstärkten Verbundwerkstoff aus PES mit 30 % Glasfaser und PESU-GF20%.

Diese Version ist hauptsächlich für geschlossene Heizungs- und Klimakreisläufe vorgesehen.

Schutzart IP44

Die Grundfos ALPHA2 GO 25-60 130 verfügt über die Schutzart IP44.

Die Installation muss die vom Hersteller festgelegten Einbaulagen, Umgebungsbedingungen und elektrischen Anforderungen einhalten.

Technische Merkmale der Grundfos 93074218

• Marke: Grundfos.
• Serie: ALPHA2 GO.
• Modell: ALPHA2 GO 25-60 130.
• Referenz: 93074218.
• Typ: hocheffiziente elektronische Umwälzpumpe.
• Anwendung: Heizung und Klimatisierung.
• In Datenblatt angegebenes Medium: Wasser.
• Nennvolumenstrom: 1,9 m³/h.
• Nennförderhöhe: 3,26 m.
• Maximale Förderhöhe: 6 m.
• Einbaulänge: 130 mm.
• Anschlussart: Gewinde G.
• Anschlussgröße: G 1½".
• Anschlussnorm: ISO 228-1.
• Nenndruck: PN 10.
• Maximaler Betriebsdruck: 10 bar.
• Medientemperatur: 2-110 °C.
• Umgebungstemperatur: 0-55 °C.
• Stromversorgung: 1 x 220-240 V.
• Frequenz: 50/60 Hz.
• Minimale Leistungsaufnahme: 3 W.
• Maximale Leistungsaufnahme: 37 W.
• Minimale Stromstärke: 0,04 A.
• Maximale Stromstärke: 0,40 A.
• Energieeffizienzindex EEI: 0,18.
• Frequenzumrichter: integriert.
• Thermoschutz: elektronisch.
• Schutzart: IP44.
• Isolationsklasse: F.
• Gehäusematerial: Gusseisen EN-GJL-150.
• Laufradmaterial: Verbundwerkstoff PES 30 % GF + PESU-GF20%.
• Proportionaldruck: ja.
• Konstantdruck: ja.
• Konstantvolumenstrom: ja.
• Konstantkennlinie: ja.
• AUTOADAPT: ja.
• PWM-Eingang: ja.
• Bluetooth: integriert.
• Kompatibel mit Grundfos GO: ja.
• Geführte Konfiguration: ja.
• Lufterkennung und Entlüftung: ja.
• Trockenlaufschutz: ja.
• Robuster Start: ja.
• Hydraulischer Abgleich: ja, über Grundfos GO.
• Ereignisprotokoll und Trends: ja.
• Kopfstellung: 9H.
• Zulassungen: CE und VDE.
• Nettogewicht: 1,76 kg.
• Bruttogewicht: 1,98 kg.
• EAN: 5715467404456.

Kompakte und intelligente Umwälzpumpe für Heizungen

Die Grundfos ALPHA2 GO 25-60 130 kombiniert eine maximale Förderhöhe von 6 Metern und G 1½"-Anschlüsse mit einer kompakten Länge von nur 130 mm und erleichtert so die Integration in Anlagen mit begrenztem Platzangebot.

Ihr Verbrauch von 3 bis 37 W, der EEI von 0,18, AUTOADAPT und verschiedene Regelungsmodi ermöglichen eine Anpassung des Betriebs an Heizkörperanlagen, Fußbodenheizungen und andere geschlossene Heizungs- und Klimakreisläufe.

Die direkte Verbindung mit Grundfos GO ergänzt geführte Konfiguration, hydraulischen Abgleich, Lufterkennung, Diagnose, historische Aufzeichnungen und spezielle Werkzeuge für den Austausch von Umwälzpumpen und macht sie zu einer besonders umfassenden Lösung für Neuanlagen und Modernisierungen.
