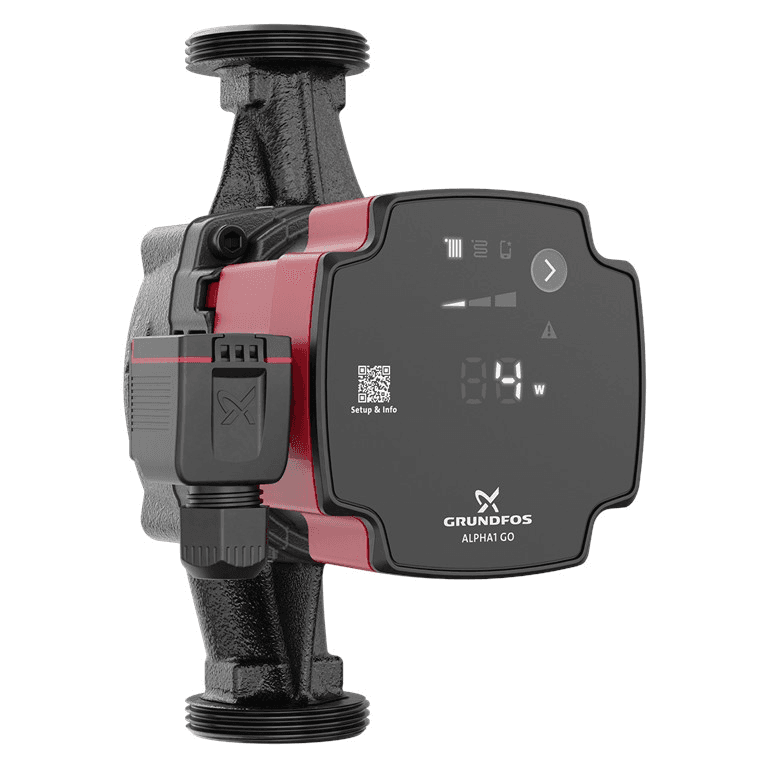

Grundfos ALPHA1 GO 25-80 180 Umwälzpumpe

Die Grundfos Umwälzpumpe ALPHA1 GO 25-80 180, Referenz 93074179, ist eine hocheffiziente elektronische Umwälzpumpe für Heizungs- und Klimaanlagen. Sie bietet eine maximale Förderhöhe von 8 Metern, einen Nennvolumenstrom von 2,43 m³/h, eine modulierte elektrische Leistungsaufnahme von 4 bis 60 W, Gewindeanschlüsse G 1½" und eine Einbaulänge von 180 mm.

Die ALPHA1 GO ist sowohl für Neuanlagen als auch für den Austausch von Einzelumwälzpumpen und integrierten UPS-Pumpen ausgelegt. Sie verfügt über die Betriebsarten Proportionaldruck, Konstantdruck und Konstantkennlinie sowie über eine Selbstentlüftungsfunktion, Trockenlaufschutz und einen robusten Anlauf für eine zuverlässige Inbetriebnahme.

Umwälzpumpe mit maximaler Förderhöhe von 8 Metern

Die Grundfos ALPHA1 GO 25-80 180 erreicht eine maximale Förderhöhe von 8 m und bietet damit geeignete Leistungen für Anlagen, die einen höheren verfügbaren Druck als die Versionen 25-40 oder 25-60 benötigen.

Der in den technischen Daten der Referenz angegebene Nennpunkt lautet:

• Nennvolumenstrom: 2,43 m³/h.
• Nennförderhöhe: 3,76 m.
• Maximale Förderhöhe: 8 m.

Der tatsächliche Betriebspunkt hängt vom erforderlichen Volumenstrom, den Druckverlusten des Systems und der gewählten Regelungsart ab.

Drei Hauptregelungsarten

Die ALPHA1 GO passt ihren Betrieb über verschiedene Regelungsarten an unterschiedliche hydraulische Systeme an:

• Proportionaldruck: besonders empfohlen für Heizkörperanlagen mit Thermostatventilen.
• Konstantdruck: geeignet für Anlagen wie Fußbodenheizungen.
• Konstantkennlinie: hält den Betrieb entsprechend einer festen Kennlinie unabhängig von Laständerungen aufrecht.

Jede dieser Betriebsarten verfügt über verschiedene Einstellstufen, sodass die Umwälzpumpe an die konkreten Anforderungen der Anlage angepasst werden kann.

Proportionaldruck für Heizkörpersysteme

Im Modus Proportionaldruck reduziert oder erhöht die Pumpe den Differenzdruck entsprechend dem vom System angeforderten Volumenstrom.

Dieses Verhalten ist besonders geeignet für Heizkörperanlagen mit Thermostatventilen, bei denen das Schließen einzelner Ventile den hydraulischen Widerstand des Kreislaufs ständig verändert.

Konstantdruck für Fußbodenheizung

Im Modus Konstantdruck versucht die ALPHA1 GO, einen stabilen Differenzdruck aufrechtzuerhalten, auch wenn sich der Volumenstrom ändert.

Grundfos empfiehlt diese Regelungsart insbesondere für Fußbodenheizungen und andere Kreisläufe, bei denen ein relativ konstanter Druck gewünscht ist.

Konstantkennlinie

Der Modus Konstantkennlinie ermöglicht den Betrieb der Pumpe mit einem Verhalten ähnlich einer herkömmlichen Umwälzpumpe mit fester Drehzahl, wobei eine der verfügbaren Stufen gewählt wird.

Diese Möglichkeit ist besonders nützlich bei bestimmten Austauschanwendungen, bei denen das Verhalten einer vorhandenen Pumpe nachgebildet werden muss.

Speziell für den Austausch von Umwälzpumpen entwickelt

Eines der Hauptziele der ALPHA GO-Reihe ist die Vereinfachung des Austauschs bereits installierter Pumpen.

Grundfos nennt die ALPHA1 GO 25-80 180 ausdrücklich als Lösung zum Ersatz der meisten eigenständigen Umwälzpumpen sowie zahlreicher integrierter UPS-Umwälzpumpen in Heizkesseln und anderen Geräten.

Die Grundfos GO App verfügt über ein Austausch-Tool, mit dem unter Tausenden von Umwälzpumpenmodellen gesucht und eine Einstellempfehlung für die neue Pumpe ermittelt werden kann.

Erweiterter Modus zur Nachbildung von Einstellungen

Die ALPHA1 GO verfügt über einen erweiterten Austauschmodus, mit dem spezifische Kennlinien gemäß den Angaben der Grundfos GO App ausgewählt werden können.

So kann der Installateur die hydraulische Konfiguration einer kompatiblen vorherigen Umwälzpumpe näherungsweise reproduzieren.

Im Gegensatz zur ALPHA2 GO stellt die ALPHA1 GO keine direkte Bluetooth-Verbindung zur App her. Die App unterstützt bei der Auswahl und zeigt die Einstellung an, die am Pumpenbedienfeld manuell eingegeben werden muss.

Selbstentlüftungsfunktion

Die ALPHA1 GO verfügt über eine Selbstentlüftungsfunktion, die dabei hilft, während des Betriebs Luft aus der Pumpe selbst zu entfernen.

Diese Funktion erleichtert die Inbetriebnahme und reduziert den Bedarf an manuellen Eingriffen an der Umwälzpumpe, auch wenn der gesamte Kreislauf weiterhin über geeignete Entlüftungseinrichtungen verfügen muss.

Trockenlaufschutz

Die Pumpe ist mit einem Trockenlaufschutz ausgestattet.

Wenn sie erkennt, dass zu wenig Flüssigkeit für einen sicheren Betrieb vorhanden ist, schützt die Elektronik die Umwälzpumpe vor möglichen Schäden durch Betrieb ohne Wasser.

Robuster Anlauf

Die Funktion Robust Start-Up nutzt ein hohes Anlaufdrehmoment, um den Rotor auch unter anspruchsvollen Bedingungen in Bewegung zu setzen.

Diese Eigenschaft ist besonders nützlich nach längeren Stillstandszeiten oder wenn kleine Ablagerungen den Anlauf zunächst erschweren.

Welle und Lager zur Reduzierung von Blockierungen ausgelegt

Die ALPHA GO-Reihe verwendet eine Wellen- und Lagerkonstruktion, die das Risiko von Blockierungen und Ablagerungen verringern soll.

Falls die Pumpe beim Start auf Widerstand stößt, unternimmt der Motor erneute Versuche mit dem maximal verfügbaren Drehmoment, um den Betrieb wiederherzustellen.

Hohe Energieeffizienz mit EEI 0,20

Die Referenz 93074179 weist einen Energieeffizienzindex EEI von 0,20 auf.

Ihr hocheffizienter Motor verfügt über einen integrierten Frequenzumrichter und passt den Stromverbrauch an den jeweiligen Betriebsbedarf an.

• Minimale Leistungsaufnahme P1: 4 W.
• Maximale Leistungsaufnahme P1: 60 W.

Diese Modulation ermöglicht im Vergleich zu älteren Umwälzpumpen mit fester Drehzahl eine Reduzierung des Verbrauchs, wenn die Anlage nicht mit voller Leistung arbeiten muss.

Einphasenversorgung 220-240 V

Die Grundfos ALPHA1 GO 25-80 180 wird mit folgender Versorgung betrieben:

• Nennspannung: 1 x 220-240 V.
• Frequenz: 50/60 Hz.
• Minimale Stromaufnahme: 0,06 A.
• Maximale Stromaufnahme: 0,60 A.

Der thermische Schutz wird elektronisch gesteuert und der Motor verfügt über die Isolationsklasse F.

Einbaulänge von 180 mm

Die Bezeichnung 180 steht für einen Abstand zwischen den Anschlüssen von 180 mm, ein übliches Maß bei Umwälzpumpen für Hausinstallationen und kleine Heizsysteme.

Diese Länge sollte vor dem Austausch einer vorhandenen Pumpe immer überprüft werden.

Hydraulische Anschlüsse G 1½"

Die Referenz 93074179 verfügt über Gewindeanschlüsse G 1½" gemäß ISO 228-1.

• Anschlussart: G.
• Größe: G 1½".
• Einbaulänge: 180 mm.
• Nenndruck des Anschlusses: PN 10.

Maximaler Betriebsdruck von 10 bar

Die ALPHA1 GO 25-80 180 erlaubt einen maximalen Betriebsdruck von 10 bar.

Der tatsächliche Systemdruck muss innerhalb der zulässigen Grenzen aller im Kreislauf installierten Komponenten bleiben.

Medientemperatur von -10 bis 110 °C

Das spezifische Datenblatt der Referenz 93074179 gibt einen Temperaturbereich des geförderten Mediums von -10 bis +110 °C an.

Die zulässige Umgebungstemperatur während des Betriebs liegt zwischen 0 und 55 °C.

Diese Eigenschaften ermöglichen den Einsatz in verschiedenen geschlossenen Heizungs- und Klimakreisläufen, sofern das Medium mit den Werkstoffen der Pumpe kompatibel ist.

Pumpengehäuse aus Gusseisen

Das Hydraulikgehäuse besteht aus Gusseisen EN-GJL-150, einem in Umwälzpumpen für geschlossene Heizkreise üblichen Werkstoff.

Das Laufrad besteht aus PES-Verbundwerkstoff mit 30 % Glasfaserverstärkung.

Schutzart IP44

Die Grundfos ALPHA1 GO 25-80 180 verfügt über die Schutzart IP44.

Die Installation muss die von Grundfos angegebenen Einbaulagen, elektrischen Anforderungen und Umgebungsbedingungen einhalten.

Anzeige und Bedienung von vorne

Über das Frontbedienfeld können Regelungsart und Betriebsstufe direkt ausgewählt werden.

Die Benutzeroberfläche ist so gestaltet, dass die Inbetriebnahme ohne externe Geräte erleichtert wird, insbesondere bei den üblichen Konfigurationen Proportionaldruck, Konstantdruck und Konstantkennlinie.

Typische Anwendungen

Die ALPHA1 GO 25-80 180 ist besonders geeignet für die Wasserzirkulation in:

• Heizsystemen mit Heizkörpern.
• Fußbodenheizungsanlagen.
• Geschlossenen Heizkreisen.
• Hydraulischen Klimaanlagen.
• Mit Heizkesseln verbundenen Kreisläufen.
• Anlagen mit kompatiblen Wärmepumpen.
• Austausch von Einzelumwälzpumpen.
• Austausch zahlreicher integrierter UPS-Umwälzpumpen.

Diese Version mit Gusseisengehäuse ist für geschlossene Kreisläufe ausgelegt und darf nicht mit einer speziellen Pumpe für die Trinkwarmwasser-Zirkulation verwechselt werden.

Technische Merkmale der Grundfos 93074179

• Marke: Grundfos.
• Serie: ALPHA1 GO.
• Modell: ALPHA1 GO 25-80 180.
• Referenz: 93074179.
• EAN: 5715467404050.
• Typ: elektronische Hocheffizienz-Umwälzpumpe.
• Anwendungen: Heizung und Klimatisierung.
• In Datenblatt angegebenes Medium: Wasser.
• Nennvolumenstrom: 2,43 m³/h.
• Nennförderhöhe: 3,76 m.
• Maximale Förderhöhe: 8 m.
• Einbaulänge: 180 mm.
• Anschlussart: G.
• Anschlussgröße: G 1½".
• Anschlussnorm: ISO 228-1.
• Nenndruck: PN 10.
• Maximaler Betriebsdruck: 10 bar.
• Medientemperatur: -10 bis +110 °C.
• Umgebungstemperatur: 0 bis 55 °C.
• Versorgung: 1 x 220-240 V.
• Frequenz: 50/60 Hz.
• Minimale Leistung P1: 4 W.
• Maximale Leistung P1: 60 W.
• Minimale Stromaufnahme: 0,06 A.
• Maximale Stromaufnahme: 0,60 A.
• Energieeffizienzindex EEI: 0,20.
• Frequenzumrichter: integriert.
• Thermischer Schutz: elektronisch.
• Schutzart: IP44.
• Isolationsklasse: F.
• Gehäusematerial: Gusseisen EN-GJL-150.
• Laufradmaterial: PES-Verbundwerkstoff + 30 % GF.
• Proportionaldruck: ja.
• Konstantdruck: ja.
• Konstantkennlinie: ja.
• AUTOADAPT: nein; Funktion der ALPHA2 GO vorbehalten.
• Selbstentlüftungsfunktion: ja.
• Trockenlaufschutz: ja.
• Robuster Anlauf: ja.
• Grundfos GO Unterstützung für den Austausch: ja.
• Direktes Bluetooth mit Grundfos GO: nein.
• Kopfstellung: 9H.
• Zulassungen: CE und VDE.
• Nettogewicht: 1,97 kg.
• Bruttogewicht: 2,17 kg.

8-Meter-Umwälzpumpe für Installation und Austausch

Die Grundfos ALPHA1 GO 25-80 180 kombiniert eine maximale Förderhöhe von 8 Metern, G 1½"-Anschlüsse und eine standardmäßige Einbaulänge von 180 mm mit elektronischer Regelung und einem Verbrauch von nur 4 bis 60 W.

Ihre Betriebsarten Proportionaldruck, Konstantdruck und Konstantkennlinie ermöglichen den Einsatz in Heizkörperanlagen, Fußbodenheizungen und anderen geschlossenen Kreisläufen, während die Selbstentlüftungsfunktion, der Trockenlaufschutz und der robuste Anlauf die Betriebssicherheit verbessern.

Die gezielte Auslegung für den Austausch von Einzelumwälzpumpen und integrierten UPS-Pumpen sowie das Auswahlwerkzeug in Grundfos GO machen die ALPHA1 GO 25-80 180 zu einer besonders praktischen Lösung für Installations- und Wartungsprofis.
