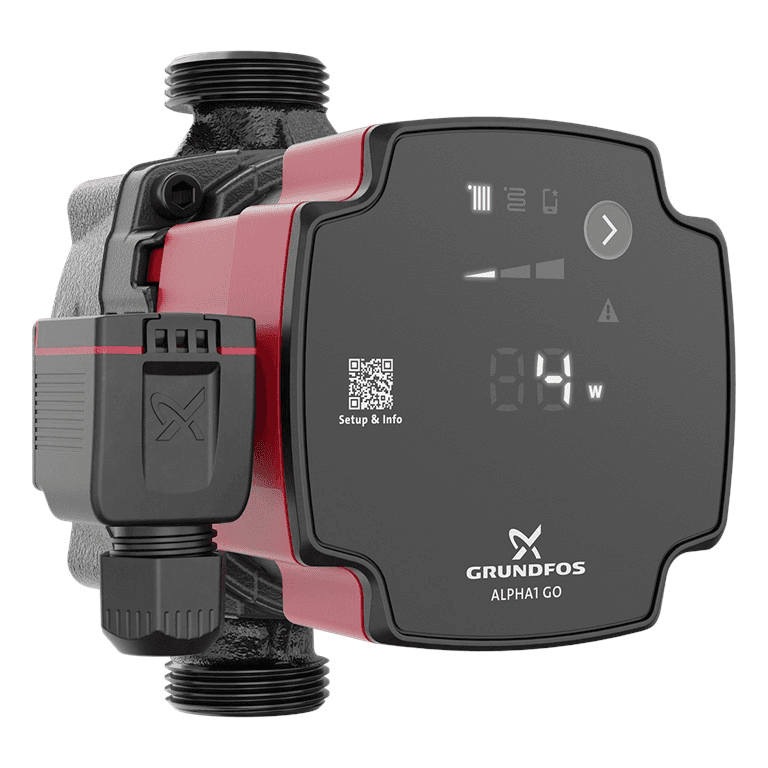

Grundfos ALPHA1 GO 15-60 130 Umwälzpumpe

Die Grundfos Umwälzpumpe ALPHA1 GO 15-60 130, Referenz 93074173, ist eine hocheffiziente elektronische Umwälzpumpe für die Wasserzirkulation in Heizungs- und Klimaanlagen. Sie bietet eine maximale Förderhöhe von 6 Metern, einen Nennvolumenstrom von 2,28 m³/h, eine modulierte elektrische Leistung von 4 bis 45 W, Gewindeanschlüsse G 1" und eine kompakte Einbaulänge von 130 mm.

Die ALPHA1 GO-Reihe ist sowohl für Neuanlagen als auch für den Austausch bestehender Umwälzpumpen konzipiert. Sie verfügt über Regelung per Proportionaldruck, Konstantdruck und Konstantkennlinie, Trockenlaufschutz, eine Selbstentlüftungsfunktion und einen robusten Anlauf. Außerdem hilft die Grundfos GO App dem Installateur, die passende Ersatzpumpe und die richtige Konfiguration zu identifizieren.

Umwälzpumpe mit maximaler Förderhöhe von 6 Metern

Die Grundfos ALPHA1 GO 15-60 130 erreicht eine maximale Förderhöhe von 6 m. Das spezifische Datenblatt dieser Referenz gibt einen Nennvolumenstrom von 2,28 m³/h und eine Nennförderhöhe von 3,06 m an.

Ihre hydraulische Kennlinie ermöglicht höhere Volumenströme bei geringer Anlagenwiderstand, während der tatsächliche Betriebspunkt von den Druckverlusten und dem gewählten Regelmodus abhängt.

Drei Regelungsmodi

Die ALPHA1 GO verfügt über eine elektronische Steuerung, um den Betrieb der Umwälzpumpe an unterschiedliche Anlagentypen anzupassen.

• Proportionaldruck: reduziert oder erhöht den Druck in Abhängigkeit vom Volumenstrombedarf und ist besonders geeignet für Heizkörperanlagen mit Thermostatventilen.
• Konstantdruck: hält einen stabilen Differenzdruck, auch wenn der Volumenstrom variiert; eine besonders geeignete Einstellung für Fußbodenheizungen und Anlagen mit Verteilern.
• Konstantkennlinie: ermöglicht den Betrieb der Pumpe entlang einer festen Kennlinie, ähnlich einer konventionellen Umwälzpumpe mit wählbarer Drehzahl.

Jeder Regelungsmodus bietet drei Einstellstufen, sodass die Betriebskurve an die hydraulischen Anforderungen der Anlage angepasst werden kann.

Geeignet für Heizkörper und Fußbodenheizung

Dank ihrer verschiedenen Regelungsmodi kann die Grundfos ALPHA1 GO in unterschiedlichen Heizungs- und Klimaanwendungen eingesetzt werden.

• Heizungsanlagen mit Heizkörpern.
• Fußbodenheizungssysteme.
• Geschlossene Heizkreisläufe.
• Kompatible Klimaanlagen.
• Kesselkreisläufe.
• Ersatz für eigenständige Umwälzpumpen.
• Ersatz für bestimmte kompatible integrierte UPS-Pumpen.

Für den einfachen Austausch von Umwälzpumpen entwickelt

Eine der wichtigsten Eigenschaften der ALPHA1 GO ist ihre Fähigkeit, den Austausch alter Umwälzpumpen zu erleichtern.

Über die Ersatzfunktion der Grundfos GO-App kann der Fachmann unter Tausenden vorhandener Umwälzpumpenmodelle suchen und eine Empfehlung für die passende Pumpe und die erforderliche Einstellung erhalten.

Grundfos gibt an, dass die ALPHA1 GO speziell für den Ersatz eigenständiger Umwälzpumpen und verschiedener kompatibler integrierter UPS-Modelle ausgelegt ist.

Erweiterter Modus zum Nachbilden von Kennlinien

Bei der Verwendung als Ersatz für eine kompatible Pumpe kann die ALPHA1 GO über ihren erweiterten Modus so konfiguriert werden, dass bestimmte Betriebskurven der ersetzten Umwälzpumpe nachgebildet werden.

Grundfos GO liefert die Anweisungen und die erforderliche Einstellung, die anschließend direkt am Bedienfeld der Pumpe ausgewählt wird.

Im Gegensatz zur ALPHA2 GO verfügt die ALPHA1 GO nicht über eine direkte Bluetooth-Verbindung zur App. Die App dient als Auswahl- und Unterstützungstool, während die endgültige Konfiguration direkt am Gerät erfolgt.

Trockenlaufschutz

Die Pumpe verfügt über einen Trockenlaufschutz, der das Risiko von Schäden reduziert, wenn sich nicht genügend Flüssigkeit im Inneren der Umwälzpumpe befindet.

Diese Funktion ist besonders nützlich während der Inbetriebnahme oder bei ungewöhnlichen Zuständen im hydraulischen Kreislauf.

Selbstentlüftungsfunktion

Die ALPHA GO-Reihe verfügt über eine Selbstentlüftungsfunktion, die dabei hilft, die in der Pumpe vorhandene Luft abzuführen.

Diese Eigenschaft erleichtert die Inbetriebnahme und trägt dazu bei, Geräusche und Zirkulationsprobleme durch Luft im Bereich des Laufrads zu reduzieren.

Die Selbstentlüftungsfunktion der Pumpe ersetzt nicht das ordnungsgemäße Entlüften der gesamten Anlage.

Robuster Anlauf

Die Funktion Robust Startup hilft beim Starten der Pumpe, wenn der Rotor auf einen höheren Widerstand als üblich trifft.

Der Motor liefert ein hohes Anlaufmoment, um mögliche Blockaden zu überwinden, eine besonders nützliche Eigenschaft nach längeren Stillstandszeiten.

Hocheffizienter elektronischer Motor

Die ALPHA1 GO verfügt über einen elektronisch kommutierten Motor und einen integrierten Frequenzumrichter, wodurch sich Drehzahl und Verbrauch an die Anforderungen des Kreislaufs anpassen lassen.

Bei der Referenz 93074173 liegt die aufgenommene elektrische Leistung zwischen:

• Mindestleistung: 4 W.
• Maximalleistung: 45 W.

Der Energieeffizienzindex EEI beträgt 0,20, was einen geringeren Verbrauch im Vergleich zu herkömmlichen Pumpen mit fester Drehzahl begünstigt.

Einphasige Stromversorgung 220-240 V

Die Grundfos ALPHA1 GO 15-60 130 wird mit einer einphasigen Stromversorgung von 220-240 V und 50/60 Hz betrieben.

Die aufgenommene Stromstärke liegt je nach Betriebspunkt ungefähr zwischen 0,06 und 0,45 A.

Der Motor verfügt über einen elektronischen Thermoschutz und hat die Isolationsklasse F.

Installationsstecker

Die ALPHA GO-Reihe verwendet das elektrische Anschlussystem von Grundfos, das für eine einfache Montage und den Austausch von Umwälzpumpen entwickelt wurde.

Die Pumpe wird mit dem entsprechenden Installationsstecker geliefert, wodurch der Anschluss von Phase, Neutralleiter und Erde bei der Montage vereinfacht wird.

Kompakte Einbaulänge von 130 mm

Die Bezeichnung 130 des Modells steht für einen Abstand zwischen den Anschlüssen von 130 mm.

Dieses kompakte Format ist besonders nützlich bei beengten Platzverhältnissen, Kesselkreisläufen und beim Austausch, wenn die vorhandene Umwälzpumpe diese Einbaulänge verwendet.

Gewindeanschlüsse G 1"

Die Referenz 93074173 verfügt über Gewindeanschlüsse G 1" gemäß ISO 228-1.

Die Bezeichnung 15 des Modells kennzeichnet den Nenn-Durchmesser des hydraulischen Durchgangs, während die äußeren Anschlüsse der Pumpe einen Zoll betragen.

Vor dem Austausch einer vorhandenen Pumpe müssen sowohl der Anschlussdurchmesser als auch die Einbaulänge von 130 mm überprüft werden.

Maximaler Druck von 10 bar

Die Pumpe ist für einen maximalen Betriebsdruck von 10 bar ausgelegt, mit Anschlüssen der Druckstufe PN 10.

Der hydraulische Kreislauf muss während aller normalen Betriebsbedingungen innerhalb dieser Druckgrenze bleiben.

Medientemperatur von -10 bis 110 °C

Das spezifische Datenblatt der Grundfos 93074173 gibt einen Medientemperaturbereich von -10 bis 110 °C an.

Die zulässige Umgebungstemperatur während des Betriebs liegt zwischen 0 und 55 °C.

Der breite Temperaturbereich ermöglicht den Einsatz in verschiedenen geschlossenen Heizungs- und Klimaanlagen, sofern das Medium und die übrigen Systemkomponenten kompatibel sind.

Pumpengehäuse aus Gusseisen

Das Pumpengehäuse besteht aus Gusseisen EN-GJL-150, einem in Umwälzpumpen für geschlossene Klimaanlagen weit verbreiteten Material.

Das Laufrad besteht aus Verbundwerkstoff PES, verstärkt mit 30 % Glasfaser.

Diese Version mit Gusseisengehäuse ist hauptsächlich für geschlossene Heizungs- und Klimasysteme vorgesehen.

Schutzart IP44

Das spezifische Datenblatt der Referenz 93074173 weist eine Schutzart IP44 aus.

Die Pumpe muss unter Beachtung der von Grundfos angegebenen Einbaulage, Umgebungsbedingungen und elektrischen Anforderungen installiert werden.

Technische Merkmale der Grundfos 93074173

• Marke: Grundfos.
• Serie: ALPHA1 GO.
• Modell: ALPHA1 GO 15-60 130.
• Referenz: 93074173.
• Typ: hocheffiziente elektronische Umwälzpumpe.
• Anwendung: Heizung und Klimatisierung.
• Nennvolumenstrom: 2,28 m³/h.
• Nennförderhöhe: 3,06 m.
• Maximale Förderhöhe: 6 m.
• Einbaulänge: 130 mm.
• Anschlussart: Gewinde G.
• Anschlussgröße: G 1".
• Anschlussnorm: ISO 228-1.
• Nenndruck: PN 10.
• Maximaler Betriebsdruck: 10 bar.
• Medientemperatur: -10 bis 110 °C.
• Umgebungstemperatur: 0 bis 55 °C.
• Stromversorgung: 1 x 220-240 V.
• Frequenz: 50/60 Hz.
• Mindestaufnahmeleistung: 4 W.
• Maximale Aufnahmeleistung: 45 W.
• Stromaufnahme: 0,06-0,45 A.
• Energieeffizienzindex EEI: 0,20.
• Frequenzumrichter: integriert.
• Thermischer Schutz: elektronisch.
• Schutzart: IP44.
• Isolationsklasse: F.
• Gehäusematerial: Gusseisen EN-GJL-150.
• Laufradmaterial: PES + 30 % Glasfaser.
• Proportionaldruck: ja.
• Konstantdruck: ja.
• Konstantkennlinie: ja.
• Einstellstufen: 3 pro Regelmodus.
• Erweiterter Modus für Ersatz: ja.
• Trockenlaufschutz: ja.
• Selbstentlüftungsfunktion: ja.
• Robuster Anlauf: ja.
• Unterstützung über Grundfos GO: ja.
• Direktes Bluetooth mit Grundfos GO: nein.
• Nettogewicht: 1,74 kg.
• Bruttogewicht: 1,92 kg.
• Zulassungen: CE und VDE.
• EAN: 5715467403992.

Kompakte Umwälzpumpe für Heizung und Ersatz

Die Grundfos ALPHA1 GO 15-60 130 kombiniert eine maximale Förderhöhe von 6 Metern mit einem kompakten 130-mm-Gehäuse, G 1"-Anschluss, elektronischer Regelung und einer aufgenommenen Leistung von nur 4 bis 45 W.

Ihre Modi für Proportionaldruck, Konstantdruck und Konstantkennlinie ermöglichen den Einsatz in Heizkörperanlagen, Fußbodenheizungen und anderen geschlossenen Kreisläufen, während Selbstentlüftung, Trockenlaufschutz und robuster Anlauf die Inbetriebnahme und den täglichen Betrieb erleichtern.

Darüber hinaus ermöglicht die Grundfos GO Unterstützung beim Austausch von Umwälzpumpen, die kompatible Pumpe zu identifizieren und bestimmte Kennlinien über den erweiterten Modus nachzubilden, wodurch die ALPHA1 GO zu einer besonders praktischen Lösung sowohl für Neuanlagen als auch für die Modernisierung bestehender Systeme wird.
