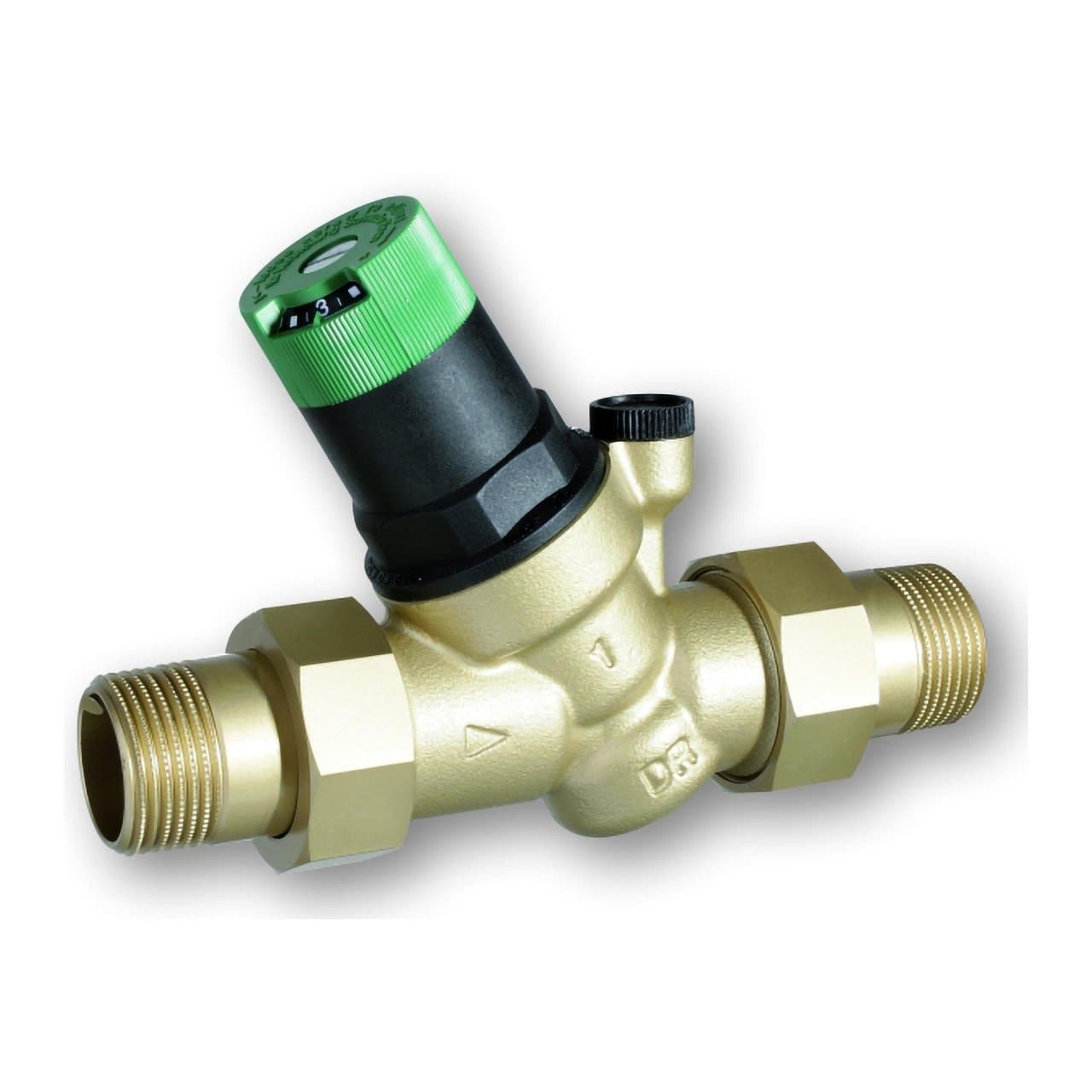

Reduzierventil mit R1/2"-Gewindeanschlüssen

Das Druckminderer-Ventil Resideo D05FS-1/2A ist dafür ausgelegt, Trinkwasserinstallationen vor zu hohen Drücken aus dem Versorgungsnetz zu schützen. Dieses Modell verfügt über 1/2"-Gewindeanschlüsse, Nennweite DN15 und einen Kvs-Wert von 3,0 m³/h und bietet damit eine kompakte Lösung zur Druckstabilisierung in Hausinstallationen sowie, innerhalb der Einsatzbedingungen, auch in gewerblichen und industriellen Anwendungen.

Sein druckausgeglichener Sitz sorgt dafür, dass der Ausgangsdruck auch bei deutlichen Schwankungen des Eingangsdrucks nahezu konstant bleibt. Der nachgeschaltete Druck kann zwischen 1,5 und 6 bar eingestellt werden, und das Ventil wird werkseitig auf 3 bar voreingestellt, was die Inbetriebnahme erleichtert.

Hauptmerkmale des Resideo D05FS-1/2A

• Marke: Resideo.
• Serie: Braukmann D05FS.
• Artikelnummer: D05FS-1/2A.
• Typ: Druckminderer mit druckausgeglichenem Sitz.
• Anwendung: Trinkwasserinstallationen.
• Anschluss: R 1/2".
• Nennweite: DN15.
• Anschlussart: Außengewindefittings an Ein- und Ausgang.
• Kvs-Wert: 3,0 m³/h.
• Maximaler Eingangsdruck: 25 bar.
• Regelbarer Ausgangsdruck: 1,5 bis 6 bar.
• Werkseinstellung: 3 bar.
• Minimaler Druckabfall: 1 bar.
• Maximale Wassertemperatur gemäß EN 1567: 30 °C.
• Maximale Wassertemperatur bei 10 bar: 70 °C.
• Gehäusematerial: entzinkungsbeständiges Messing.
• Membran: EPDM.
• Dichtungen: EPDM.
• Skalierte Einstellanzeige: ja.
• Manometeranschluss: ja.
• Manometer enthalten: nein.

Druckreduzierung und Stabilisierung des Wasserdrucks

Die Funktion des Resideo D05FS besteht darin, einen hohen Eingangsdruck auf ein für die nachgeschaltete Installation geeignetes Niveau zu reduzieren. Dadurch werden Rohrleitungen, Armaturen, Ventile, Haushaltsgeräte und andere Komponenten vor den Folgen eines zu hohen Drucks geschützt.

Neben dem Schutz der Anlage kann ein niedrigerer und stabiler Betriebsdruck dazu beitragen, den Wasserverbrauch zu senken und Strömungsgeräusche zu minimieren. Diese Eigenschaften sind besonders in Gebäuden oder Wohnungen nützlich, in denen der verfügbare Netzdruck höher als erforderlich ist oder häufig schwankt.

Druckausgeglichener Sitz für konstanten Ausgangsdruck

Der D05FS arbeitet mit einem feder- und membrangesteuerten Regelsystem. Wenn der Verbrauch zu einem Abfall des nachgeschalteten Drucks führt, öffnet die Federkraft das Ventil, bis das Gleichgewicht mit der Membran wiederhergestellt ist und der eingestellte Druck erneut erreicht wird.

Dank der druckausgeglichenen Konstruktion haben Schwankungen des Versorgungsdrucks nur einen minimalen Einfluss auf den geregelten nachgeschalteten Druck. So hält das Ventil den Ausgangsdruck innerhalb der von Resideo angegebenen Betriebsbedingungen stabil.

Regelbarer Druck zwischen 1,5 und 6 bar

Der Ausgangsdruck kann über das oben angeordnete Einstellrad zwischen 1,5 und 6 bar eingestellt werden. Eine Skala ermöglicht das direkte Ablesen des gewählten Werts am Ventil und vereinfacht so die Einstellung bei der Inbetriebnahme.

Das Modell wird auf 3 bar voreingestellt geliefert. Dieser Wert kann später an die Anforderungen der jeweiligen Installation angepasst werden, stets innerhalb des vom Hersteller zugelassenen Bereichs.

Der maximal zulässige Eingangsdruck beträgt 25 bar, und Resideo gibt für den Betrieb des Druckminderers einen minimalen Druckabfall von 1 bar an.

1/2"-Gewindeanschlüsse und DN15

Die Artikelnummer D05FS-1/2A bezeichnet die kleinste Ausführung dieser Baureihe mit Nennweite DN15 und 1/2"-Gewindeanschlüssen. Die A-Variante wird mit Außengewindefittings für Ein- und Ausgang geliefert, was die Montage und spätere Demontage des Ventils erleichtert.

Für diese Größe gibt der Hersteller einen Kvs-Wert von 3,0 m³/h an, der die hydraulische Leistungsfähigkeit des Ventils unter normierten Bedingungen beschreibt.

Konstruktion aus entzinkungsbeständigem Messing

Das Gehäuse des Druckminderers besteht aus entzinkungsbeständigem Messing, während die Gewindefittings der A-Version ebenfalls aus Messing gefertigt sind. Diese Konstruktion ist besonders für den dauerhaften Einsatz in Trinkwasserversorgungsanlagen ausgelegt.

Die Regeleinheit umfasst eine Kartusche aus hochwertigem Kunststoff, EPDM-Membran, EPDM-Dichtungen und eine Regelfeder aus Stahl. Die Feder bleibt während des Betriebs vom Trinkwasser getrennt.

Resideo gibt an, dass die verwendeten Materialien die UBA-Anforderungen erfüllen. Die Baureihe verfügt außerdem über ACS- und DVGW-Zertifizierung.

Austauschbare Innenkartusche

Die Innenkartusche des Ventils kann vollständig ausgetauscht werden. Diese Eigenschaft vereinfacht Wartungsarbeiten und ermöglicht den Austausch der wichtigsten Regelkomponenten, ohne das gesamte Gehäuse des Druckminderers ersetzen zu müssen.

Die Wartungsfähigkeit der Kartusche trägt dazu bei, die bestehende Installation zu erhalten und die für solche hydraulischen Komponenten empfohlenen regelmäßigen Eingriffe zu erleichtern.

Einstellskala und Manometeranschluss

Der D05FS verfügt über eine Skala, mit der sich der eingestellte Druckwert einfach ablesen lässt. Außerdem besitzt er einen vorbereiteten Anschluss für die Montage eines Manometers, sodass der tatsächliche Druck im nachgeschalteten Kreislauf direkt überprüft werden kann.

Das Manometer ist nicht im Lieferumfang enthalten und kann bei Bedarf als Zubehör ergänzt werden, wenn eine direkte und genaue Ablesung des Betriebsdrucks erforderlich ist.

Betriebstemperatur

Für Anwendungen gemäß EN 1567 legt Resideo eine maximale Medientemperatur von 30 °C fest. Das Ventil erlaubt Wassertemperaturen von bis zu 70 °C bei einer auf 10 bar begrenzten Maximaldruckbelastung.

Diese Bedingungen müssen bei der Auslegung der Anlage beachtet werden, insbesondere wenn das Ventil in Kreisläufen eingesetzt wird, in denen die Wassertemperatur die üblichen Werte eines Kaltwassernetzes überschreiten kann.

Horizontale oder vertikale Installation

Der Resideo D05FS Druckminderer kann in horizontaler oder vertikaler Position installiert werden. Bei vertikaler Montage müssen das Federgehäuse und das Einstellrad nach oben ausgerichtet sein.

Der Hersteller empfiehlt, Absperrventile in der Installation vorzusehen und den Druckminderer an einem leicht zugänglichen, frostsicheren Ort zu platzieren, der die Einstellung, Ablesung und Wartung ermöglicht.

Für einen einwandfreien Betrieb wird außerdem empfohlen, vor dem Druckminderer einen Filter zu installieren, damit im Wasser enthaltene Partikel den Sitz oder den internen Mechanismus nicht beeinträchtigen.

Empfehlungen für den hydraulischen Einbau

Resideo schreibt gemäß EN 806-2 die Installation eines geraden Rohrabschnitts von mindestens dem 5-fachen der Nennweite nach dem Ventil vor. Für die 1/2"-Ausführung gibt der Hersteller außerdem einen Mindestabstand zur Wand von 55 mm, gemessen von der Rohrachse, an.

Die Installation muss unter Beachtung der am Ventilkörper angegebenen Fließrichtung erfolgen und genügend Platz für den Zugang zum Einstellknopf, zur Innenkartusche und zum Manometeranschluss lassen.

Abmessungen des Resideo D05FS-1/2A

• Anschlussgröße: R 1/2".
• Nennweite: DN15.
• Gesamtlänge: 155 mm.
• Gehäuselänge: 95 mm.
• Gesamthöhe: 123 mm.
• Maß h: 96 mm.
• Gewicht: 0,65 kg.

Technische Daten des Resideo D05FS-1/2A Druckminderers

• Hersteller: Resideo.
• Familie: Braukmann D05FS.
• Artikelnummer: D05FS-1/2A.
• Medium: Trinkwasser.
• System: federbetätigter Druckminderer mit druckausgeglichenem Sitz.
• Anschluss: R 1/2".
• Nennweite: DN15.
• Anschlussart: Außengewindefittings an Ein- und Ausgang.
• Kvs: 3,0 m³/h.
• Maximaler Eingangsdruck: 25 bar.
• Ausgangsdruck: 1,5-6 bar.
• Druckvoreinstellung: 3 bar.
• Minimaler Druckabfall: 1 bar.
• Maximale Temperatur gemäß EN 1567: 30 °C.
• Maximale Temperatur bei 10 bar: 70 °C.
• Minimale Umgebungstemperatur: 5 °C.
• Maximale Umgebungstemperatur: 55 °C.
• Gehäuse: entzinkungsbeständiges Messing.
• Fittings: Messing.
• Federgehäuse: hochwertiger Kunststoff.
• Regelfeder: Stahl.
• Membran: EPDM.
• Dichtungen: EPDM.
• Skala: enthalten.
• Manometeranschluss: enthalten.
• Manometer: nicht enthalten.
• Installation: horizontal oder vertikal gemäß Herstellerangaben.
• Zertifizierungen: DVGW und ACS.

Schutz und Regelung für Trinkwasserinstallationen

Der Resideo D05FS-1/2A kombiniert ein kompaktes Format mit einstellbarer Druckregelung, druckausgeglichenem Sitz und für Trinkwasserinstallationen geeigneten Komponenten. Sein 1/2"-Anschluss, DN15 und Kvs 3,0 m³/h machen ihn besonders geeignet für Anlagen, in denen der Druck vor der Versorgung der einzelnen Entnahmestellen reduziert und stabilisiert werden muss.

Die Skala, die Möglichkeit zur Integration eines Manometers und die austauschbare Innenkartusche erleichtern sowohl die Inbetriebnahme als auch die spätere Wartung. Für einen korrekten und langlebigen Betrieb müssen die von Resideo angegebenen Druck-, Temperatur-, Ausrichtungs- und Wartungsbedingungen eingehalten werden.
