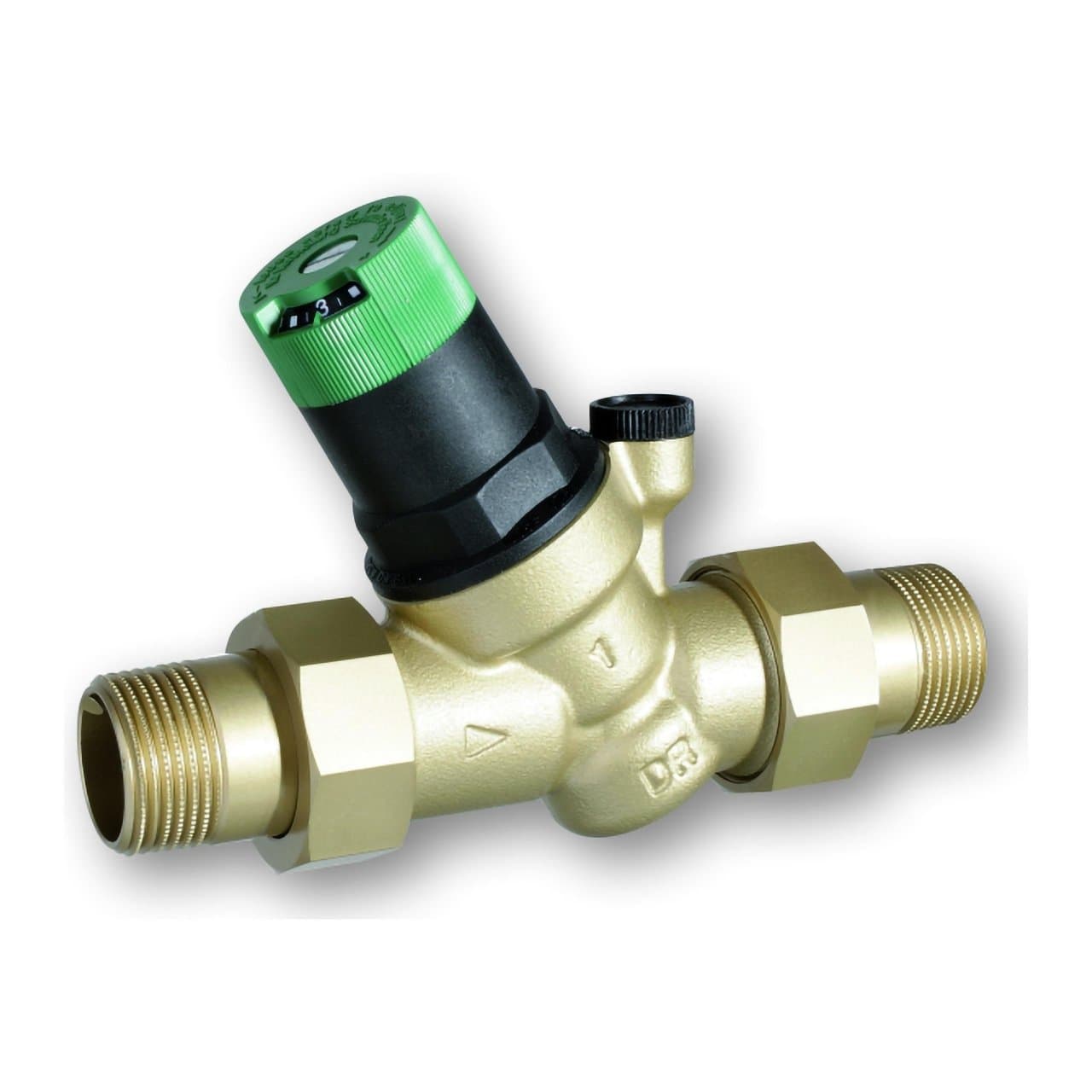

Druckminderventil mit Gewindeanschlüssen R1"

Das Druckminderungsventil Resideo D05FS-1A ist dafür ausgelegt, den Druck in Trinkwasserinstallationen zu reduzieren und zu stabilisieren und so Rohrleitungen, Armaturen, Haushaltsgeräte und andere Komponenten vor zu hohem Netzdruck zu schützen. Diese Ausführung verfügt über 1"-Gewindeanschlüsse, Nennweite DN25 und einen Kvs-Wert von 3,7 m³/h und eignet sich damit für Hausinstallationen sowie innerhalb ihrer Betriebsbedingungen auch für gewerbliche und industrielle Anwendungen.

Sein Design mit druckausgeglichenem Sitz sorgt dafür, dass der nachgeschaltete Druck auch bei starken Schwankungen des Eingangsdrucks stabil bleibt. Das Ventil ist für einen maximalen Eingangsdruck von 25 bar ausgelegt und ermöglicht eine Einstellung des Ausgangsdrucks zwischen 1,5 und 6 bar, mit einer werkseitigen Voreinstellung von 3 bar zur erleichterten Inbetriebnahme.

Hauptmerkmale des Resideo D05FS-1A

• Marke: Resideo.
• Serie: Braukmann D05FS.
• Artikelnummer: D05FS-1A.
• Typ: Druckminderungsventil.
• Anwendung: Trinkwasserinstallationen.
• Ausführung: druckausgeglichener Sitz.
• Anschluss: R 1".
• Nennweite: DN25.
• Anschlussart: Satz Außengewindefittings.
• Kvs: 3,7 m³/h.
• Maximaler Eingangsdruck: 25 bar.
• Regelbarer Ausgangsdruck: 1,5 bis 6 bar.
• Werkseitige Voreinstellung: 3 bar.
• Mindestdruckverlust: 1 bar.
• Gehäuse: entzinkungsbeständiges Messing.
• Membran: EPDM.
• Dichtungen: EPDM.
• Einstellskala: integriert.
• Innenkartusche: austauschbar.

Druckreduzierung und Stabilisierung des Wasserdrucks

Die Hauptfunktion des Resideo D05FS besteht darin, einen hohen oder schwankenden Eingangsdruck in einen niedrigeren und stabilen Ausgangsdruck umzuwandeln. Dadurch hilft es, die nachgeschalteten Komponenten vor den Folgen eines zu hohen Drucks zu schützen.

Der Einbau eines Druckminderers kann außerdem dazu beitragen, den Wasserverbrauch zu senken und hydraulische Geräusche in Rohrleitungen und Armaturen zu verringern. Durch den Betrieb mit einem an den tatsächlichen Bedarf der Installation angepassten Druck werden unnötig hohe Durchflussmengen vermieden und die Betriebsbedingungen des Gesamtsystems verbessert.

Druckausgeglichener Sitz bei Druckschwankungen

Das D05FS verwendet ein System mit druckausgeglichenem Eingangsdruck. Dank dieser Konstruktion haben Schwankungen im Versorgungsnetz nur einen minimalen Einfluss auf den geregelten Druck auf der Ausgangsseite.

Die Funktion basiert auf dem Gleichgewicht zwischen der Kraft der Regelfeder und dem Druck, der auf die Membran wirkt. Wenn Wasser entnommen wird und der Ausgangsdruck sinkt, öffnet der Mechanismus das Ventil, bis der eingestellte Wert wieder erreicht ist.

Wenn die Entnahme endet, steigt der nachgeschaltete Druck erneut an und der Mechanismus reduziert den Durchfluss, bis das Gleichgewicht wiederhergestellt ist. Dieses Prinzip ermöglicht es, einen stabilen Versorgungsdruck innerhalb der vom Hersteller definierten Grenzen aufrechtzuerhalten.

Regelbarer Druck zwischen 1,5 und 6 bar

Der nachgeschaltete Druck kann über den oben am Ventil angeordneten Einstellknopf zwischen 1,5 und 6 bar eingestellt werden. Der gewählte Druck wird direkt über die integrierte Einstellskala angezeigt, was die Konfiguration bei der Inbetriebnahme erleichtert.

Das Ventil wird mit einer werkseitigen Voreinstellung von 3 bar geliefert. Dieser Wert kann später an die konkreten Anforderungen der Installation angepasst werden, wobei der zulässige Regelbereich einzuhalten ist.

Der maximal zulässige Eingangsdruck beträgt 25 bar, und Resideo gibt einen Mindestdruckverlust von 1 bar an.

1"-Gewindeanschlüsse und DN25

Die Referenz D05FS-1A entspricht der Ausführung mit der Nennweite DN25 und Anschlussverschraubungen von 1". Die Variante A wird mit einem Satz Außengewindefittings geliefert, was sowohl die Erstmontage als auch die Demontage des Ventils bei späteren Wartungsarbeiten erleichtert.

Für diese Größe gibt Resideo einen Kvs-Wert von 3,7 m³/h an. Dieser Wert beschreibt die hydraulische Leistungsfähigkeit des Ventils und sollte bei der Auslegung der Installation zusammen mit dem vorgesehenen Durchfluss und dem verfügbaren Druckverlust berücksichtigt werden.

Entzinkungsbeständiges Messinggehäuse

Das Gehäuse besteht aus entzinkungsbeständigem Messing, einem Material, das sich besonders für Komponenten eignet, die dauerhaft mit Trinkwasser in Kontakt stehen.

Die Innenkartusche besteht aus hochwertigem Kunststoff und verwendet eine EPDM-Membran. Auch die Dichtungen bestehen aus EPDM, und die Regelfeder bleibt während des Betriebs vom Trinkwasser getrennt.

Resideo gibt an, dass die verwendeten Materialien die UBA-Anforderungen erfüllen und über eine ACS-Zulassung verfügen.

Vollständig austauschbare Innenkartusche

Die innere Regeleinheit kann vollständig ausgetauscht werden. Diese Eigenschaft erleichtert die Wartung des Ventils, da die wichtigsten Funktionskomponenten erneuert werden können, während das Hauptgehäuse bei geeigneten Bedingungen in der Installation verbleibt.

Die modulare Bauweise vereinfacht Inspektionen und unterstützt die langfristige Instandhaltung der Anlage.

Integrierte Druckskala

Der obere Einstellknopf verfügt über eine Regelskala, mit der der gewählte Wert direkt am Ventil abgelesen werden kann. Dies erleichtert die Einstellung bei der Installation und ermöglicht die Anpassung des Ausgangsdrucks, ohne ungefähre Knopfstellungen interpretieren zu müssen.

Zur genauen Überprüfung des tatsächlichen Drucks im Kreislauf kann ein zur Installation passendes Manometer verwendet werden.

Betriebstemperatur

Die aktuelle Resideo-Dokumentation für diese Referenz nennt eine maximale Medientemperatur von 30 °C unter den für das Produkt angegebenen Standardbedingungen. Das Ventil kann mit Wasser bis zu einer Temperatur von 70 °C bei auf 10 bar begrenztem Maximaldruck betrieben werden.

Die angegebene Umgebungstemperatur liegt zwischen 5 und 55 °C. Das Ventil muss an einem vor Frost geschützten Ort und innerhalb der vom Hersteller angegebenen Umgebungsgrenzen installiert werden.

Anwendung in Trinkwasserinstallationen

Resideo entwickelt die D05FS-Serie in erster Linie für den Schutz von häuslichen Trinkwasserinstallationen vor zu hohem Versorgungsdruck. Sie kann auch in gewerblichen oder industriellen Anlagen eingesetzt werden, sofern die Betriebsbedingungen innerhalb der Produktspezifikationen bleiben.

Zu den typischen Anwendungen gehören:

• Hauswasserversorgungsnetze.
• Inneninstallationen in Wohngebäuden.
• Mehrfamilienhäuser.
• Gewerbliche Installationen.
• Netze mit höherem als dem erforderlichen Versorgungsdruck.
• Installationen mit häufigen Eingangsdruckschwankungen.
• Schutz von Armaturen, Sanitärgeräten und an das Wassernetz angeschlossenen Geräten.

Reduzierung hydraulischer Geräusche

Ein zu hoher Netzdruck kann die Strömungsgeschwindigkeit des Wassers erhöhen und Geräusche in Rohrleitungen, Ventilen und Entnahmestellen verursachen. Durch die Druckreduzierung und die Konstanthaltung auf einem gleichmäßigeren Niveau hilft das D05FS, Strömungsgeräusche innerhalb der Installation zu minimieren.

Diese Eigenschaft verbessert die Betriebsbedingungen des Netzes und ist besonders nützlich in Anlagen, in denen der verfügbare Druck deutlich höher ist als erforderlich.

Installationshinweise

Das Ventil muss unter Beachtung der am Gehäuse angegebenen Durchflussrichtung und in einer Position installiert werden, die einen bequemen Zugang zum Einstellknopf und zur Innenkartusche ermöglicht.

Resideo empfiehlt, es an einem leicht zugänglichen und frostgeschützten Ort zu installieren, um Inspektions- und Wartungsarbeiten zu erleichtern. Die Installation muss gemäß den geltenden Vorschriften und den technischen Anweisungen des Herstellers erfolgen.

Es ist außerdem ratsam, vor und nach der Einheit Absperrventile vorzusehen, um spätere Eingriffe an der Installation zu erleichtern.

Abmessungen des Resideo D05FS-1A

• Anschluss: R 1".
• Nennweite: DN25.
• Gesamtlänge: 176 mm.
• Gehäuselänge ohne Verschraubungen: 97 mm.
• Höhe: 124 mm.

Technische Daten des Druckminderers Resideo D05FS-1A

• Hersteller: Resideo.
• Familie: Braukmann D05FS.
• Artikelnummer: D05FS-1A.
• Typ: Druckminderungsventil.
• Medium: Trinkwasser.
• Ausführung: druckausgeglichener Sitz.
• Anschluss: R 1".
• Nennweite: DN25.
• Anschlussart: Außengewindefittings.
• Kvs: 3,7 m³/h.
• Maximaler Eingangsdruck: 25 bar.
• Ausgangsdruck: 1,5-6 bar.
• Voreinstellung: 3 bar.
• Mindestdruckverlust: 1 bar.
• Maximale Medientemperatur: 30 °C unter den angegebenen Standardbedingungen.
• Maximale Temperatur bei auf 10 bar begrenztem Druck: 70 °C.
• Umgebungstemperatur: 5-55 °C.
• Zulässige relative Luftfeuchtigkeit: 25-85 %, nicht kondensierend.
• Gehäuse: entzinkungsbeständiges Messing.
• Membran: EPDM.
• Dichtungen: EPDM.
• Kartusche: hochwertiger Kunststoff, austauschbar.
• Regelfeder: vom Trinkwasser getrennt.
• Einstellskala: integriert.
• Länge: 176 mm.
• Höhe: 124 mm.
• Zulassung: ACS.
• Homologation: DVGW.

Kompaktes Druckminderungsventil für Wasserinstallationen

Das Resideo D05FS-1A kombiniert 1"-Anschluss, DN25, Kvs 3,7 m³/h und einen Regelbereich von 1,5 bis 6 bar in einem kompakten Ventil zur Stabilisierung des Drucks in Trinkwasserinstallationen.

Der druckausgeglichene Sitz hilft, den nachgeschalteten Druck trotz Netzschwankungen konstant zu halten, während das entzinkungsbeständige Messinggehäuse, die austauschbare Kartusche und die integrierte Regelskala sowohl den Betrieb als auch spätere Wartungsarbeiten erleichtern.

Um eine einwandfreie Leistung zu gewährleisten, müssen die Druck- und Temperaturbedingungen, die Durchflussrichtung sowie die von Resideo angegebenen Montage- und Wartungshinweise eingehalten werden.
