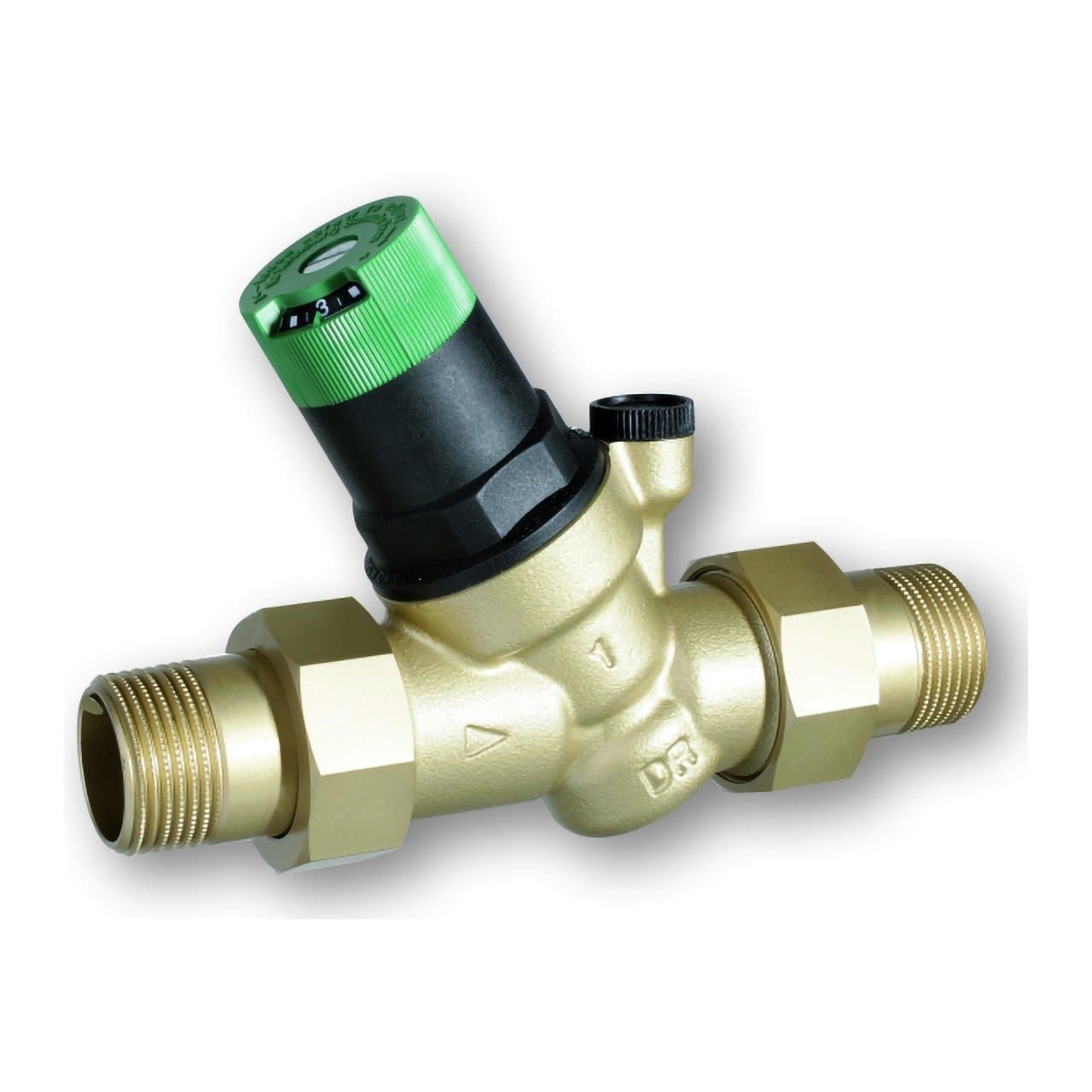

Druckminderventil mit Gewindeanschlüssen R1 1/4"

Das Druckminderungsventil Resideo D05FS-11/4A ist dafür ausgelegt, Trinkwasserinstallationen vor übermäßigem Netzdruck zu schützen. Dieses Modell verfügt über 1 1/4"-Gewindeanschlüsse, Nennweite DN32 und einen Kvs-Wert von 7,3 m³/h und eignet sich sowohl für Hausinstallationen als auch für gewerbliche und industrielle Anwendungen innerhalb seiner Betriebsbedingungen.

Dank seiner Ausführung mit druckausgeglichenem Ventilsitz hält das Ventil den Ausgangsdruck stabil, auch wenn es zu deutlichen Schwankungen des Eingangsdrucks kommt. Der nachgeschaltete Druck lässt sich zwischen 1,5 und 6 bar einstellen; werkseitig ist das Ventil auf 3 bar voreingestellt, was die Inbetriebnahme und die Druckkontrolle der Anlage erleichtert.

Hauptmerkmale des Druckminderers Resideo D05FS-11/4A

• Marke: Resideo.
• Serie: Braukmann D05FS.
• Artikelnummer: D05FS-11/4A.
• Typ: Druckminderer mit druckausgeglichenem Ventilsitz.
• Anwendung: Trinkwasserinstallationen.
• Anschlussgröße: R 1 1/4".
• Nennweite: DN32.
• Anschlüsse: Außengewinde-Verschraubungen am Ein- und Ausgang.
• Kvs-Wert: 7,3 m³/h.
• Maximaler Eingangsdruck: 25 bar.
• Regelbarer Ausgangsdruck: 1,5 bis 6 bar.
• Werkseitig eingestellter Ausgangsdruck: 3 bar.
• Mindestdruckabfall: 1 bar.
• Maximale Wassertemperatur gemäß EN 1567: 30 °C.
• Maximale Wassertemperatur bei 10 bar: 70 °C.
• Gehäuse: entzinkungsbeständiges Messing.
• Membran und Dichtungen: EPDM.
• Regulierskala: integriert.
• Manometeranschluss: ja.
• Manometer: nicht enthalten.

Stabile Kontrolle des Wasserdrucks

Die Hauptfunktion des Resideo D05FS besteht darin, einen hohen oder schwankenden Netzdruck auf einen niedrigeren, kontrollierten Druck in der Installation zu reduzieren. Dadurch werden Rohrleitungen, Ventile, Armaturen, Haushaltsgeräte und andere Komponenten vor Belastungen durch übermäßigen Druck geschützt.

Das Druckausgleichssystem mit Membran und Feder sorgt dafür, dass der Ausgangsdruck weitgehend unabhängig von Schwankungen des Eingangsdrucks bleibt. Wenn Wasser entnommen wird und der nachgeschaltete Druck sinkt, öffnet das Gleichgewicht zwischen Membran und Feder das Ventil, bis der eingestellte Druck wieder erreicht ist.

Diese Druckstabilisierung trägt außerdem dazu bei, den Wasserverbrauch zu senken und Strömungsgeräusche zu minimieren, insbesondere in Netzen, in denen der Versorgungsdruck höher ist als erforderlich.

Regelbarer Druck zwischen 1,5 und 6 bar

Der Ausgangsdruck kann manuell innerhalb eines Bereichs von 1,5 bis 6 bar eingestellt werden. Die Einstellung erfolgt über das oben am Ventil angeordnete Einstellrad, während die Skala den gewählten Wert direkt anzeigt.

Das Ventil wird werkseitig auf 3 bar voreingestellt, ein üblicher Druck für zahlreiche Wasserversorgungsanlagen. Der Wert kann später an die jeweiligen Anforderungen des Systems angepasst werden, wobei die von Resideo angegebenen Betriebsgrenzen stets einzuhalten sind.

Der zulässige maximale Eingangsdruck beträgt 25 bar, und der für den spezifizierten Betrieb erforderliche Mindestdruckabfall liegt bei 1 bar.

Druckausgeglichenes Ventilsitzdesign bei Druckschwankungen

Die Technologie des druckausgeglichenen Ventilsitzes ist eines der Hauptmerkmale der D05FS-Serie. Der Eingangsdruck wirkt nicht direkt auf das Öffnen oder Schließen des Ventils, sodass Schwankungen im Versorgungsnetz den eingestellten nachgeschalteten Druck nur minimal beeinflussen.

Diese Eigenschaft ermöglicht gleichmäßigere Bedingungen in der Installation, auch wenn sich der im Netz verfügbare Druck im Tagesverlauf ändert.

1 1/4"-Gewindeanschlüsse und DN32

Die Artikelnummer D05FS-11/4A bezeichnet die Variante DN32 mit Außengewinde-Anschlussverschraubungen von 1 1/4" am Ein- und Ausgang. Die mit dem Buchstaben A gekennzeichnete Version enthält diese Verschraubungen und erleichtert so den Anschluss und die Demontage des Ventils bei Installations- oder Wartungsarbeiten.

Für diese Größe gibt Resideo einen Kvs-Wert von 7,3 m³/h an, der die hydraulische Durchflusskapazität des Ventils unter den entsprechenden normierten Bedingungen definiert.

Konstruktion aus entzinkungsbeständigem Messing

Das Ventilgehäuse besteht aus entzinkungsbeständigem Messing, einem Material, das sich besonders für Bauteile eignet, die dauerhaft mit Trinkwasser in Kontakt stehen. Auch die Verschraubungen der A-Version sind aus Messing gefertigt.

Das Innenleben umfasst eine Kartusche aus hochwertigem Kunststoff mit EPDM-Membran, während auch die Dichtungen aus EPDM bestehen. Die Regelfeder ist aus Stahl gefertigt und während des Betriebs vom Trinkwasser getrennt.

Resideo gibt an, dass die verwendeten Materialien den UBA-Anforderungen entsprechen und das Bauteil über eine ACS-Zertifizierung verfügt. Die Baureihe ist außerdem DVGW-zertifiziert.

Austauschbare Innenkartusche

Die Regelkartusche kann vollständig ausgetauscht werden. Dies vereinfacht Wartungsarbeiten und ermöglicht Eingriffe an den wichtigsten internen Komponenten, ohne das gesamte Ventilgehäuse ersetzen zu müssen.

Diese Konstruktion erleichtert die regelmäßige Wartung in Wasserinstallationen und ermöglicht es, Gehäuse und vorhandene Anschlüsse beizubehalten, wenn nur die inneren Elemente ersetzt werden müssen.

Vorbereitet für den Manometeranschluss

Das Resideo D05FS verfügt über einen Anschluss zur Montage eines Manometers, sodass der geregelte nachgeschaltete Druck direkt überprüft werden kann. Das Manometer ist nicht im Lieferumfang dieser Artikelnummer enthalten und muss bei Bedarf separat bestellt werden.

Die integrierte Skala am Einstellrad erleichtert die Grundeinstellung, während ein Manometer eine genaue Kontrolle des tatsächlichen Betriebsdrucks der Anlage ermöglicht.

Maximale Betriebstemperatur

Für Trinkwasseranwendungen gemäß EN 1567 gibt Resideo eine maximale Medientemperatur von 30 °C an. Das Ventil kann bei einer auf 10 bar begrenzten Druckbelastung bis zu 70 °C betrieben werden, entsprechend den Angaben im technischen Datenblatt des Herstellers.

Diese Grenzen sind bei der Auswahl des Ventils für Kaltwassernetze, gewerbliche Anlagen oder Anwendungen mit höheren Wassertemperaturen zu berücksichtigen.

Horizontale oder vertikale Installation

Das Ventil kann sowohl in horizontaler als auch in vertikaler Position installiert werden. Bei vertikaler Montage gibt Resideo vor, dass das Federgehäuse und das Einstellrad nach oben zeigen müssen.

Der Hersteller empfiehlt, Absperrventile vor und nach der Einheit zu installieren und den Druckminderer an einem frostgeschützten und gut zugänglichen Ort anzuordnen, damit Prüfungen, Reinigung und Wartung problemlos durchgeführt werden können.

Außerdem wird empfohlen, einen Filter vor dem Druckminderer zu installieren, damit Partikel aus der Anlage die Funktion des Ventilsitzes und der Innenkartusche nicht beeinträchtigen.

Hydraulische Montageempfehlungen

Für einen ordnungsgemäßen Betrieb gibt Resideo die Installation eines geraden Rohrabschnitts mit einer Länge von 5 x Nennweite nach dem Ventil gemäß EN 806-2 vor. Beim Modell DN32 nennt der Hersteller außerdem einen Mindestabstand zur Wand von 60 mm ab Rohrachse.

Das Ventil muss unter Beachtung der am Gehäuse angegebenen Durchflussrichtung installiert werden, wobei ausreichend Platz für den Zugang zum Einstellrad und zum Manometeranschluss vorhanden sein muss.

Abmessungen des Resideo D05FS-11/4A

• R-Anschluss: 1 1/4".
• Nennweite: DN32.
• Gesamtlänge L: 207 mm.
• Gehäuselänge I: 115 mm.
• Höhe H: 178 mm.
• Maß h: 147 mm.
• Gewicht: ca. 2,20 kg.

Technische Daten des Druckminderers Resideo D05FS-11/4A

• Hersteller: Resideo.
• Baureihe: Braukmann D05FS.
• Artikelnummer: D05FS-11/4A.
• Medium: Trinkwasser.
• Funktionsprinzip: federbelasteter Druckminderer mit druckausgeglichenem Ventilsitz.
• Anschluss: R 1 1/4".
• DN: 32.
• Verschraubungen: Außengewinde an Ein- und Ausgang.
• Kvs: 7,3 m³/h.
• Maximaler Eingangsdruck: 25 bar.
• Ausgangsdruckbereich: 1,5-6 bar.
• Werkseinstellung: 3 bar.
• Mindestdruckabfall: 1 bar.
• Maximale Temperatur gemäß EN 1567: 30 °C.
• Maximale Temperatur bei 10 bar: 70 °C.
• Minimale Umgebungstemperatur: 5 °C.
• Maximale Umgebungstemperatur: 55 °C.
• Gehäuse: entzinkungsbeständiges Messing.
• Verschraubungen: Messing.
• Federgehäuse und Bedienknopf: hochwertiger Kunststoff.
• Regelfeder: Stahl.
• Membran: EPDM.
• Dichtungen: EPDM.
• Einstellskala: integriert.
• Manometeranschluss: integriert.
• Manometer enthalten: nein.
• Installation: horizontal oder vertikal gemäß Herstellerangaben.
• Zertifizierungen: DVGW und ACS.

Schutz für Trinkwasserinstallationen

Das Druckminderungsventil Resideo D05FS-11/4A ermöglicht die Reduzierung und Stabilisierung des Drucks in Trinkwassernetzen durch eine kompakte, einstellbare mechanische Lösung. Sein 1 1/4"-Anschluss, DN32, ein Kvs von 7,3 m³/h und ein Einstellbereich von 1,5 bis 6 bar machen es geeignet für Haus-, Gewerbe- und Industrieinstallationen, die ihre Komponenten vor hohen oder schwankenden Drücken schützen müssen.

Der druckausgeglichene Ventilsitz, die austauschbare Innenkartusche, die gut sichtbare Einstellskala und die Vorbereitung für ein Manometer erleichtern sowohl die Inbetriebnahme als auch die spätere Kontrolle und Wartung der Anlage.
