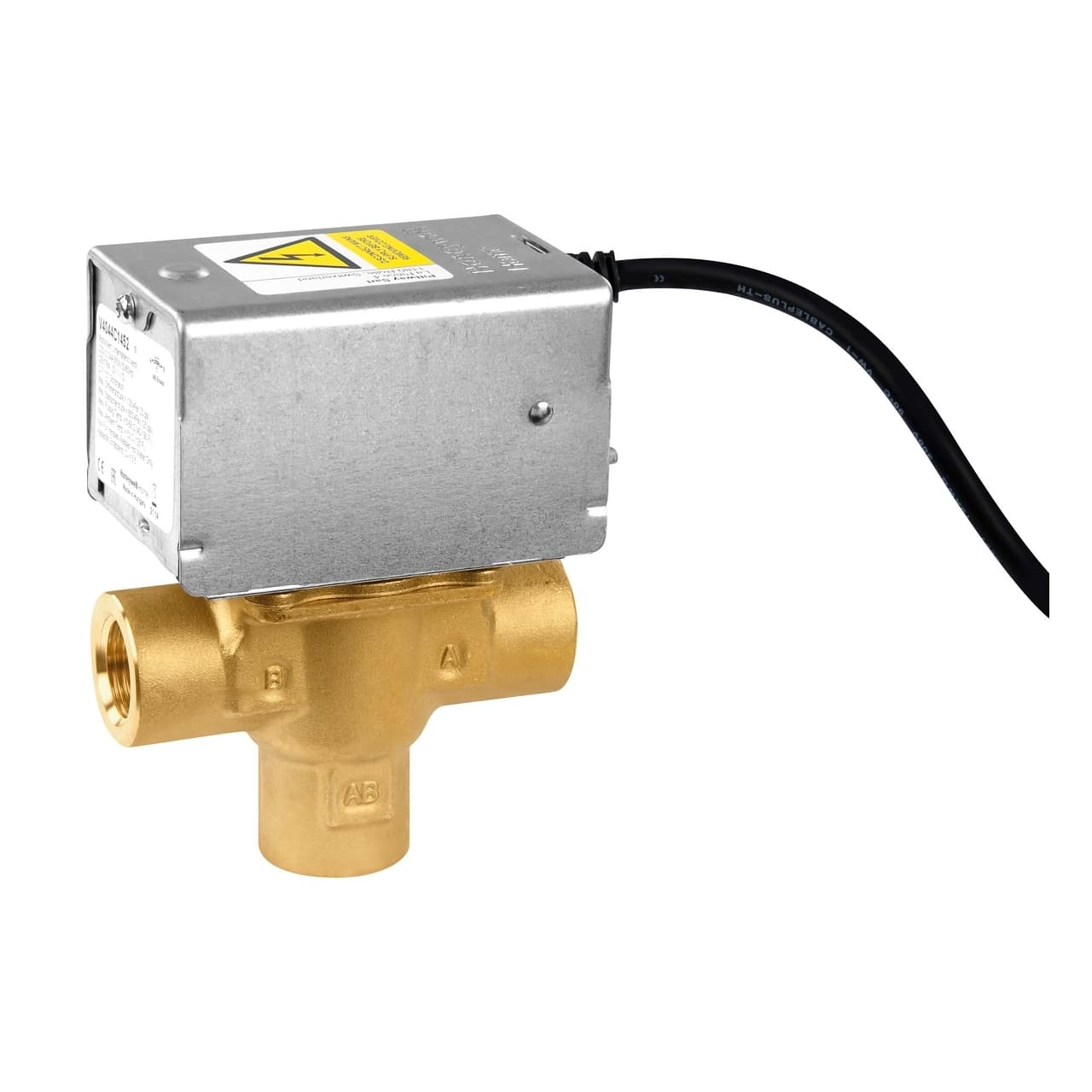

3-Wege-Motorzoneventil 1"

Das motorisierte Zonenventil Resideo V4044F1034/U ist ein 3-Wege-Umschaltventil mit 1" Innengewindeanschluss (DN25), das zur Regelung des Warm- oder Kaltwasserdurchflusses in Heizungs- und Kühlanlagen entwickelt wurde. Ausgestattet mit einem 230-V-Elektroantrieb, Federrückstellung und einem SPST-Hilfskontakt ermöglicht es die automatische Steuerung der Zirkulation zwischen den verschiedenen Strängen einer hydraulischen Anlage.

Dieses Modell gehört zur Resideo-Serie V4044F und ist besonders für Wohngebäude und kleine gewerbliche Anwendungen geeignet. Sein Messinggehäuse, die Zweipunktbetätigung und die kompakte Bauweise erleichtern die Integration in hydronische Systeme für Klima-, Heiz- und Kühlanwendungen.

Hauptmerkmale des Resideo V4044F1034/U Ventils

• Typ: motorisiertes 3-Wege-Umschalt-Zonenventil.
• Anschluss: 1" Innengewinde.
• Nennweite: DN25.
• Versorgung: 230 V AC, 50 Hz.
• Antrieb: elektrischer Zweipunktantrieb mit Federrückstellung.
• Kvs-Wert: 8,1.
• Maximaler Betriebsdruck: 8,6 bar.
• Maximaler Schließdifferenzdruck: 0,55 bar.
• Hilfskontakt: SPST.
• Medientemperatur: 5 bis 88 °C.
• Maximale Umgebungstemperatur: 50 °C.
• Gehäusematerial: Messing.
• Abdeckung und Antriebsbasis: verzinkter Stahl.
• Artikelnummer: V4044F1034/U.

Automatische Durchflussregelung in Heiz- und Kühlanlagen

Das Resideo V4044F1034/U ist für die automatische Umschaltung des Durchflusses zwischen den Wegen AB-A und AB-B ausgelegt. Dadurch kann das Wasser je nach Bedarf der Anlage in unterschiedliche Kreisläufe geleitet werden. Es eignet sich für zonenweise Heizsysteme, hydronische Klimaanlagen und andere Anwendungen, bei denen automatisch zwischen zwei hydraulischen Wegen gewählt werden muss.

Die Zweipunktfunktion vereinfacht die Anlagensteuerung: Ein elektrisches Signal betätigt den Ventilmotor, und das Federrückstellungssystem bringt das Ventil bei Wegfall der Versorgungsspannung automatisch in die entsprechende Position zurück.

1"-Anschluss und Kvs 8,1

Das Ventil verfügt über 1" Innengewindeanschlüsse, entsprechend DN25, ein gängiges Maß in hydraulischen Heiz- und Kühlkreisläufen. Der Kvs-Wert von 8,1 ermöglicht den Einsatz in Anlagen mit höherem Durchflussbedarf innerhalb der vom Hersteller vorgegebenen hydraulischen Grenzen.

Der von Resideo angegebene maximale Betriebsdruck beträgt 8,6 bar, während der maximale Differenzdruck zum Schließen bei 0,55 bar liegt.

230-V-Motorantrieb mit Federrückstellung

Der Antrieb arbeitet mit einer Versorgungsspannung von 230 V AC bei 50 Hz und nutzt ein Federrückstellungssystem. Das Ventil ist für zyklische Anwendungen ausgelegt und schaltet je nach Steuerbefehl zwischen seinen beiden Positionen um.

Der Mechanismus verfügt außerdem über eine Handbetätigung, die bei bestimmten Installations- oder Prüfarbeiten oder bei fehlender Versorgungsspannung zum Positionieren des Ventils nützlich ist.

Integrierter SPST-Hilfskontakt

Ein besonderes Merkmal der Version V4044F ist der integrierte SPST-Endschalter-Hilfskontakt. Dieser Kontakt ermöglicht die Abstimmung des Ventilbetriebs mit anderen Geräten der Anlage, beispielsweise einem Heizkessel, einer Umwälzpumpe oder anderen Komponenten des Regelsystems.

So kann das Ventil in Regelungssysteme eingebunden werden, bei denen eine elektrische Rückmeldung der Ventilstellung erforderlich ist, bevor ein anderes Anlagenelement aktiviert wird.

Robuste Konstruktion für hydronische Anlagen

Der hydraulische Körper des Resideo V4044F1034/U besteht aus Messing, während Abdeckung und Antriebsbasis aus verzinktem Stahl gefertigt sind. Die Spindel besteht aus Edelstahl, und die inneren Dichtungselemente enthalten elastomere Werkstoffe, die für den Betrieb mit Wasserkreisläufen geeignet sind.

Das Ventil kann mit Wasser oder Wasser-Glykol-Gemischen verwendet werden, die den von Resideo und der Norm VDI 2035 angegebenen Spezifikationen entsprechen. Der Medientemperaturbereich liegt zwischen 5 und 88 °C, sodass es sowohl in Heiz- als auch in Kühlkreisläufen eingesetzt werden kann.

Vereinfachte Wartung

Die Konstruktion der V4044-Serie ist darauf ausgelegt, Installations- und Wartungsarbeiten zu erleichtern. Resideo gibt an, dass die Antriebseinheit ausgetauscht werden kann, ohne die hydraulischen Anschlüsse des Ventilkörpers zu demontieren oder den Kreislauf vollständig zu entleeren, wodurch der Wartungsaufwand reduziert wird.

Außerdem erleichtert das kompakte Design die Installation in Technikräumen, Installationsschränken und anderen Bereichen mit begrenztem Platzangebot.

Anwendungen des Resideo V4044F1034/U Zonenventils

Dieses motorisierte 3-Wege-Ventil ist für die hydronische Regelung in verschiedenen Anlagen geeignet, darunter:

• Heizungsanlagen im Wohnbereich.
• Nach Zonen aufgeteilte Heizsysteme.
• Wasserkühlkreisläufe.
• Hydronische Klimaanlagen.
• Kleine gewerbliche Anlagen.
• Steuerung und Umschaltung von Warm- oder Kaltwasser zwischen zwei Kreisläufen.
• Anlagen, bei denen das Ventil über einen Hilfskontakt mit einer Pumpe, einem Heizkessel oder einem anderen Gerät koordiniert werden muss.

Technische Daten des Resideo V4044F1034/U

• Marke: Resideo.
• Serie: V4044F.
• Artikelnummer: V4044F1034/U.
• Ventiltyp: Umschalt-Zonenventil.
• Anzahl der Wege: 3.
• Steuerungsart: 2 Positionen.
• Anschlussgröße: 1".
• Nennweite: DN25.
• Anschlussart: BSPP-Innengewinde.
• Kvs: 8,1.
• Cv: 9,5.
• Versorgung: 230 V AC.
• Frequenz: 50 Hz.
• Hilfskontakt: ja.
• Art des Hilfskontakts: SPST.
• Rückstellung: per Feder.
• Handbetätigung: ja.
• Maximaler Betriebsdruck: 8,6 bar.
• Maximaler Schließdifferenzdruck: 0,55 bar.
• Minimale Medientemperatur: 5 °C.
• Maximale Medientemperatur: 88 °C.
• Maximale Umgebungstemperatur: 50 °C.
• Gehäusematerial: Messing.
• Spindelmaterial: Edelstahl.
• Kugelmaterial: NBR.
• Dichtungsmaterial: EPDM.
• Kompatible Medien: Wasser und Wasser-Glykol-Gemische gemäß den vom Hersteller angegebenen Bedingungen.

3-Wege-Ventil für die Zonenregelung

Dank der Kombination aus DN25-1"-Anschluss, Kvs 8,1, 230-V-Versorgung, Federrückstellung und Hilfskontakt ermöglicht das Resideo V4044F1034/U die automatische Verteilung von Wasser in Heiz- und Kühlanlagen. Die 3-Wege-Ausführung erleichtert die Umschaltung zwischen zwei Kreisläufen, während der Hilfskontakt die Integration in andere Komponenten des Klimasystems ermöglicht.

Für einen korrekten Betrieb des Ventils müssen die Durchflussrichtung, die Einbaulagen, die Druck- und Temperaturgrenzen sowie die von Resideo angegebenen elektrischen Anschlussvorgaben eingehalten werden.
