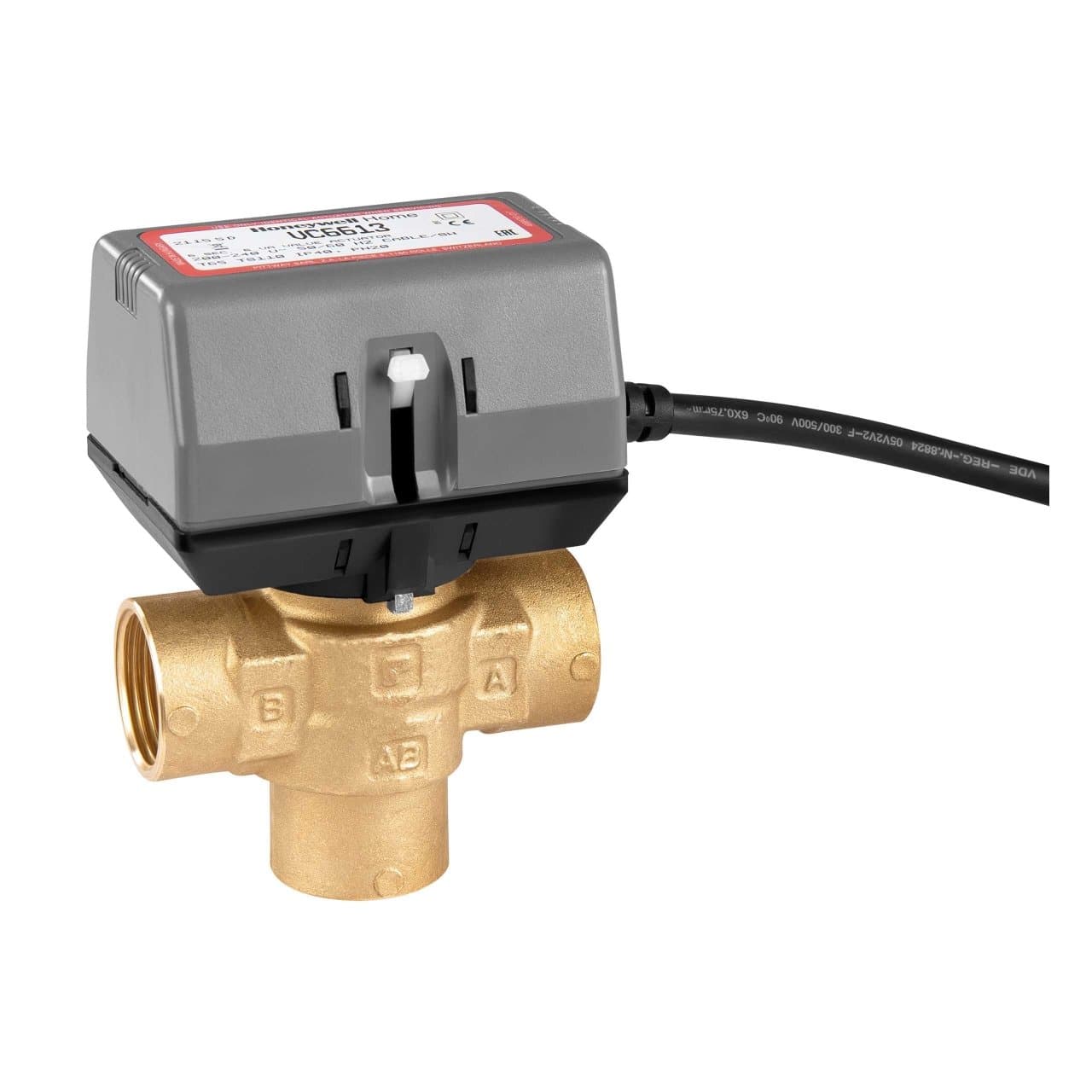

3-Wege-Motorzonenventil 3/4"

Das motorisierte Zonenventil Resideo VC6613MH6000/U ist ein hydronisches 3-Wege-Ventil mit 3/4"-BSPP-Innengewindeanschlüssen, das dafür ausgelegt ist, den Wasserdurchfluss in Heiz- und Kühlsystemen automatisch zwischen zwei Kreisläufen umzuleiten. Es verfügt über einen elektrischen 230-V-Stellantrieb, ON/OFF-Steuerung über ein 3-adriges SPDT-Signal und einen Hilfskontakt und bietet damit eine kompakte Lösung für Wohngebäude und kleine gewerbliche Anwendungen.

Das Ventil arbeitet mit einer hydraulischen Konfiguration AB-A / AB-B und ist für einen maximalen statischen Druck von 20 bar sowie einen maximalen Differenzdruck von 4 bar ausgelegt. Der Stellantrieb führt das Öffnen oder Schließen in etwa 7 Sekunden bei 50 Hz aus und ermöglicht so eine schnelle Reaktion auf die Befehle des Regelungssystems.

Hauptmerkmale des Resideo VC6613MH6000/U

• Marke: Resideo.
• Serie: VC.
• Referenz: VC6613MH6000/U.
• Typ: motorisiertes Zonenventil.
• Anzahl der Wege: 3.
• Hydraulische Konfiguration: Umschaltventil AB-A / AB-B.
• Anschluss: 3/4" BSPP-Innengewinde.
• Nennweite: DN20.
• Versorgung: 200-240 V AC.
• Frequenz: 50/60 Hz.
• Steuerung: ON/OFF SPDT, 3-adrig.
• Hilfskontakt: SPDT.
• Schaltzeit: ca. 7 Sekunden bei 50 Hz.
• Leistungsaufnahme des Stellantriebs: 4 VA während der Bewegung.
• Maximaler Betriebsdruck: 20 bar.
• Maximaler Differenzdruck: 4 bar.
• Medientemperatur: 1 bis 95 °C.
• Maximale Umgebungstemperatur: 65 °C.
• Gehäuse: Messing.
• Spindel: Edelstahl.
• Dichtungen: EPDM.
• Kabellänge: 1 m.

3-Wege-Umschaltventil

Das Resideo VC6613MH6000/U verwendet eine Dreiwege-Konfiguration mit einem gemeinsamen Eingang AB und den beiden Wegen A und B. Der Stellantrieb bewegt den internen Einsatz, um den Durchfluss je nach Signal des Regelungssystems zwischen AB-A oder AB-B umzuleiten.

Wenn sich die Spindel nach unten bewegt, wird der Weg B geschlossen und das Wasser strömt zwischen AB und A. Befindet sich die Spindel in der oberen Position, erfolgt der Durchfluss zwischen AB und B. Diese Ausführung ermöglicht den Einsatz des Ventils zur Umleitung des Wassers zwischen zwei unterschiedlichen Hydraulikkreisen.

ON/OFF-Steuerung mit 3-adrigem SPDT-Signal

Die Serie VC6613 ist für die ON/OFF-Steuerung über ein 3-adriges SPDT-Signal ausgelegt. Der Motor erhält Spannung, um sich in beide Richtungen zu bewegen, und arbeitet daher nicht mit einer herkömmlichen Federrückstellung.

Wenn der Regler einen Wechsel des Kreises anfordert, bewegt der Stellantrieb den Einsatz in die entsprechende Position. Sobald die Endposition erreicht ist, stoppt die interne Logik den Motor, sodass der Stromverbrauch hauptsächlich während der Ventilbewegung auftritt.

Bei einer Unterbrechung der Stromversorgung bleibt das Ventil in der zuletzt eingenommenen Position. Sobald die Spannung wieder anliegt, reagiert es erneut auf den vom Regler empfangenen Befehl.

230-V-Versorgung

Die Referenz VC6613MH6000/U verwendet einen Stellantrieb für eine Versorgungsspannung von 200 bis 240 V AC bei 50/60 Hz, der üblicherweise als 230-V-Version vermarktet wird. Dies erleichtert die Integration in Heizungs- und Klimaanlagen mit direkt netzgespeisten Steuerkreisen.

Die Nennaufnahme des Stellantriebs beträgt etwa 4 VA während der Positionsänderung.

Schnelles Öffnen und Schließen

Der Stellantrieb des Ventils bietet eine schnelle Betätigung. Resideo gibt eine Nennzeit von etwa 7 Sekunden bei 50 Hz an. Bei 60 Hz kann die Bewegung ungefähr 20 % schneller erfolgen.

Diese schnelle Ansprechzeit unterstützt eine zügige Regelung in zonenbasierten Heiz- und Kühlsystemen, wenn sich der Wärmebedarf ändert.

SPDT-Hilfskontakt

Die Version VC6613M verfügt über einen SPDT-Hilfskontakt, der die Einbindung der Ventilposition in andere Systemkomponenten ermöglicht. Dieser Kontakt kann verwendet werden, um ein Positionssignal zu übertragen oder den Betrieb mit Pumpen, Kesseln oder anderen Regelungselementen zu koordinieren.

Die technische Dokumentation der Serie gibt für den Hilfskontakt eine Belastbarkeit von 1 A bei 250 V AC, 50/60 Hz sowie eine Mindestlast von 0,05 A bei 24 V DC an.

Betriebsdruck bis 20 bar

Das Ventil ist für einen maximalen statischen Druck von 20 bar ausgelegt. Der zulässige maximale Differenzdruck zwischen den Anschlüssen beträgt 4 bar, wodurch sich das Ventil in eine Vielzahl hydronischer Kreisläufe innerhalb der von Resideo vorgegebenen Grenzen integrieren lässt.

Die ausgewogene Konstruktion des Einsatzes reduziert den Einfluss des Differenzdrucks auf den Schließmechanismus und unterstützt so eine stabile Betätigung unter den angegebenen Betriebsbedingungen.

Für Warm- und Kaltwasser

Die VC-Serie kann mit Warmwasser, Kaltwasser und Wasser-Glykol-Gemischen betrieben werden. Das aktuelle europäische technische Datenblatt von Resideo gibt einen maximalen Glykolanteil von 50 % an, bei einer Wasserqualität gemäß den für hydronische Anlagen genannten Anforderungen.

Die normale Betriebstemperatur des Mediums liegt zwischen 1 und 95 °C. Die Herstellerdokumentation sieht außerdem kurzzeitige Spitzen bis 120 °C unter den angegebenen Bedingungen vor.

Messinggehäuse und widerstandsfähige Komponenten

Das hydraulische Gehäuse des Ventils besteht aus Messing. Die Spindeleinheit verwendet Edelstahl, und der Einsatz enthält hochbeständige technische Werkstoffe, während die Dichtungen und Abdichtungselemente aus EPDM gefertigt sind.

Alle wesentlichen beweglichen und dichtenden Elemente sind im internen Einsatz zusammengefasst, eine Konstruktion, die die Wartung vereinfacht und die Anzahl der direkt im Ventilkörper untergebrachten beweglichen Teile reduziert.

Abnehmbarer Stellantrieb für einfache Wartung

Der Stellantrieb kann vom hydraulischen Gehäuse abgenommen werden, ohne dass die gesamte Anlage zuvor entleert werden muss. Diese Eigenschaft ermöglicht den Austausch des Motors oder der Stellantriebseinheit, während der Ventilkörper und der hydraulische Einsatz installiert bleiben.

Liegt das Problem im Einsatz selbst oder besteht eine hydraulische Undichtigkeit, muss der Kreislauf vor Eingriffen in die interne Einheit gemäß den Serviceanweisungen des Herstellers abgesperrt oder entleert werden.

Für einen leisen Betrieb ausgelegt

Die hydronischen Ventile der Resideo VC-Serie verwenden eine progressive Bewegung des internen Mechanismus, die bei korrekt dimensionierter Anlage einen leisen Betrieb gewährleisten soll.

Eine zu hohe Wassergeschwindigkeit oder ein unzureichender hydraulischer Druck in Systemen mit hohen Temperaturen kann Geräusche in den Rohrleitungen verursachen, weshalb die Auslegungs- und hydraulischen Abgleichkriterien der Anlage eingehalten werden müssen.

Typische Anwendungen

Das Resideo VC6613MH6000/U kann in verschiedenen hydronischen Anlagen eingesetzt werden, in denen Wasser automatisch zwischen zwei Kreisläufen umgeleitet werden muss:

• Zonen-Heizungsanlagen.
• Wasserkühlsysteme.
• Heizkörperkreisläufe.
• Fan-Coils und hydronische Endgeräte.
• Wasserkonvektoren.
• Haustechnische Klimaanlagen.
• Kleine gewerbliche Anlagen.
• Umschaltung zwischen verschiedenen Hydraulikkreisen.
• Anlagen mit kompatiblen Thermostaten oder SPDT-Reglern.

Abmessungen des 3-Wege-Ventils

Laut dem technischen Datenblatt der VC-Serie weist der 3-Wege-Körper mit 3/4"-BSPP-Anschluss kompakte Abmessungen auf, die die Montage in Anlagen mit begrenztem Platz erleichtern.

• Körperlänge: 94 mm.
• Gesamthöhe ca.: 130 mm.
• Breite des Stellantriebs: 68 mm.
• Höhe des Stellantriebs: ca. 90 mm.

Technische Daten des Resideo VC6613MH6000/U

• Hersteller: Resideo.
• Familie: VC.
• Referenz: VC6613MH6000/U.
• Typ: motorisiertes 3-Wege-Zonenventil.
• Ventilkennlinie: A-AB-B.
• Anschlüsse: 3/4" BSPP-Innengewinde.
• Nennweite: DN20.
• Spannung: 200-240 V AC.
• Frequenz: 50/60 Hz.
• Steuerung: ON/OFF SPDT, 3-adrig.
• Hilfskontakt: SPDT.
• Belastbarkeit des Hilfskontakts: 1 A bei 250 V AC, 50/60 Hz.
• Leistungsaufnahme des Stellantriebs: 4 VA während der Betätigung.
• Nennbetätigungszeit: 7 Sekunden bei 50 Hz.
• Maximaler Betriebsdruck: 20 bar.
• Für die Serie angegebener maximaler Berstdruck: 100 bar.
• Maximaler Differenzdruck: 4 bar.
• Medientemperatur: 1-95 °C.
• Kurzzeit-Temperaturspitze: bis 120 °C.
• Maximale Umgebungstemperatur: 65 °C.
• Medien: Wasser und kompatible Wasser-Glykol-Gemische.
• Glykolkonzentration laut europäischem Datenblatt: bis 50 %.
• Gehäuse: Messing.
• Spindel: Edelstahl.
• Einsatz: technische Polymere Ryton, Fortron oder Noryl je nach Fertigung.
• Dichtungen: EPDM.
• Spindelhub: ca. 10 mm.
• Versorgungs-/Steuerkabel: 1 m.
• Körperlänge: 94 mm.
• Gesamthöhe ca.: 130 mm.

Motorisiertes 3-Wege-Ventil für hydronische Anlagen

Das Resideo VC6613MH6000/U ermöglicht die Automatisierung der Wasserumleitung zwischen zwei Strängen mit einem kompakten 3-Wege-Ventil und einem schnell reagierenden elektrischen Stellantrieb. Die Kombination aus 3/4"-Innengewindeanschlüssen, 3-adriger SPDT-Steuerung, 230-V-Versorgung, 20-bar-Maximaldruck und einer Betätigung in rund 7 Sekunden erleichtert die Integration in zonenbasierte Heiz- und Kühlsysteme.

Für einen korrekten Betrieb müssen das hydraulische Schema AB-A-B, die elektrische Verdrahtung, die Druck- und Temperaturgrenzen sowie die von Resideo angegebenen Montage- und Wartungshinweise eingehalten werden.
