3-Wege-Motorzonenventil 3/4"

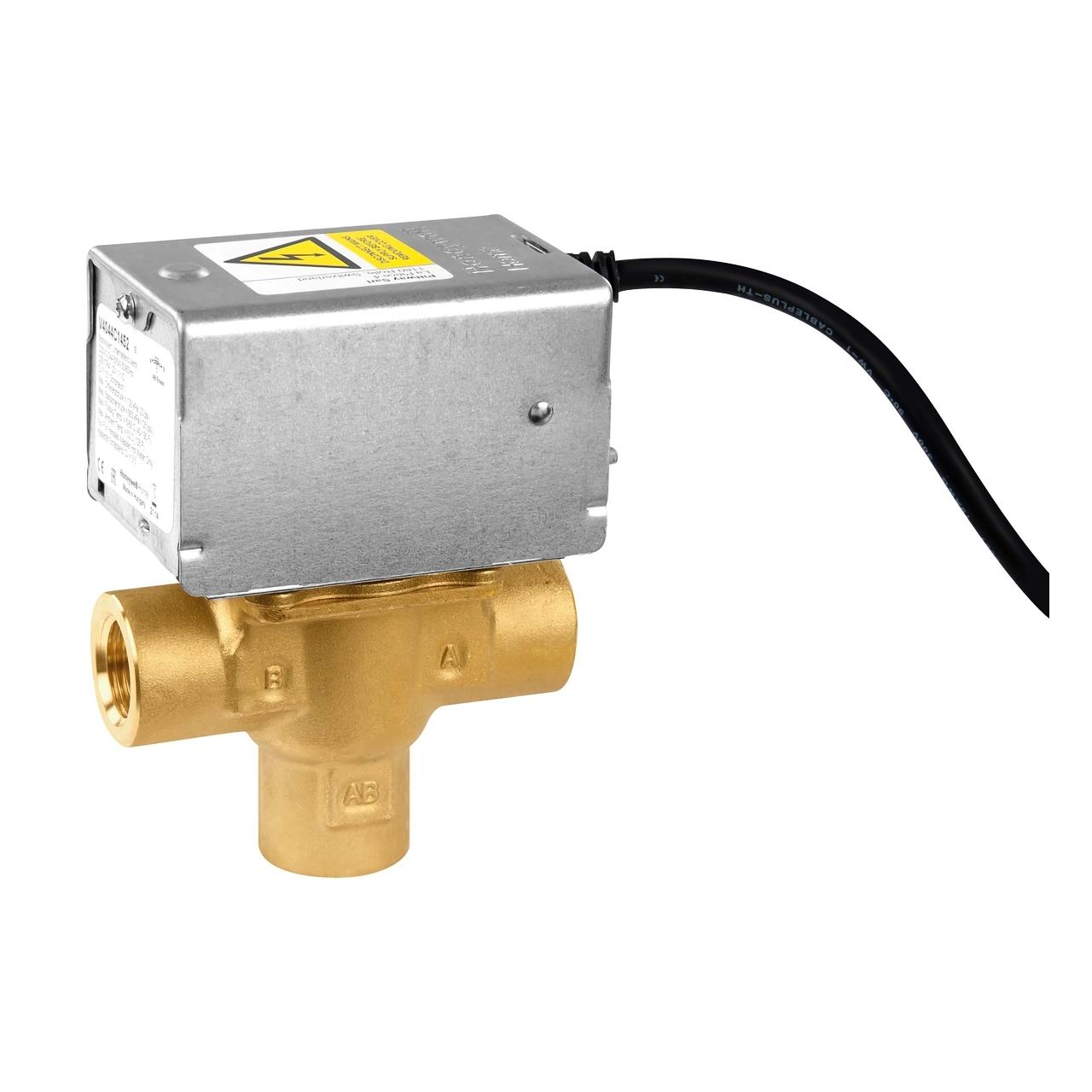

Das motorisierte Zonenventil Resideo V4044F1000/U ist ein 3-Wege-Umschaltventil mit 3/4" BSPP-Innengewindeanschlüssen, das entwickelt wurde, um den Durchfluss von Warm- oder Kaltwasser in Heizungs- und Kühlanlagen automatisch zu steuern und umzuleiten. Es verfügt über einen elektrischen 230-V-Antrieb, Federrückstellung und einen SPDT-Hilfskontakt und eignet sich daher besonders für Wohngebäude und kleine gewerbliche Anlagen, bei denen der Wasserfluss zwischen zwei Kreisläufen geregelt werden muss.

Diese Ausführung der V4044F-Serie bietet einen Kvs-Wert von 6,0, einen maximalen Betriebsdruck von 8,6 bar und einen maximalen Differenzdruck zum Schließen von 0,69 bar. Die kompakte Bauweise, das Messinggehäuse und die Möglichkeit, den Motorantrieb auszutauschen, ohne den hydraulischen Ventilkörper zu demontieren, erleichtern sowohl die Installation als auch spätere Wartungsarbeiten.

Hauptmerkmale des Resideo V4044F1000/U

• Marke: Resideo.
• Serie: V4044F.
• Referenz: V4044F1000/U.
• Typ: motorisiertes Umschalt-Zonenventil.
• Anzahl der Wege: 3.
• Funktion: Auf/Zu, 2 Positionen.
• Anschluss: 3/4" BSPP-Innengewinde.
• Nennweite: DN20.
• Kvs: 6,0.
• Versorgung: 230 V AC.
• Frequenz: 50 Hz.
• Rückstellung: per Feder.
• Hilfskontakt: SPDT.
• Maximaler Betriebsdruck: 8,6 bar.
• Maximaler Differenzdruck zum Schließen: 0,69 bar.
• Mediumtemperatur: 5 bis 88 °C.
• Nennstellzeit: ca. 30 Sekunden.
• Leistungsaufnahme: 9,6 VA.
• Stromaufnahme: ca. 0,04 A.
• Kabellänge: 1 m.
• Handbetätigung: ja.
• Gehäusematerial: Messing.

3-Wege-Umschaltventil für hydraulische Anlagen

Das Resideo V4044F1000/U ist für die Umlenkung des Durchflusses zwischen den Wegen AB-A und AB-B ausgelegt. Im Gegensatz zu einem Mischventil besteht seine Hauptfunktion darin, das Wasser aus einem gemeinsamen Anschluss je nach Bedarf der Anlage auf einen von zwei verfügbaren Kreisläufen zu leiten.

Diese Konfiguration ermöglicht den Einsatz in Heizungs- oder Kühlanlagen, in denen der Durchfluss automatisch zwischen zwei Kreisläufen umgeschaltet werden muss. Es kann beispielsweise zur Steuerung verschiedener Zonen, hydraulischer Kreisläufe oder Endgeräte in Systemen verwendet werden, die mit dieser 3-Wege-Konfiguration kompatibel sind.

230-V-Elektroantrieb mit Federrückstellung

Der integrierte Antrieb arbeitet mit einer Versorgung von 230 V AC bei 50 Hz. Sein Motor bewegt das Ventil in die erforderliche Position, sobald Spannung anliegt, und nutzt ein Federrückstellungssystem, um bei Wegfall des elektrischen Signals in die Ruheposition zurückzukehren.

Dieses Funktionsprinzip ermöglicht die Integration des Ventils mit Thermostaten, Aquastaten und anderen kompatiblen Auf/Zu-Regelsystemen. Resideo gibt für dieses Modell eine Leistungsaufnahme von 9,6 VA und eine Stromaufnahme von etwa 0,04 A an.

Integrierter SPDT-Hilfskontakt

Der wesentliche Unterschied der V4044F-Serie gegenüber bestimmten V4044C-Ausführungen ist die Integration eines SPDT-Mikroschalters. Dieser Kontakt ermöglicht es, die Ventilstellung als Signal zur Steuerung anderer Komponenten der Anlage zu nutzen.

Er kann beispielsweise verwendet werden, um den Betrieb einer Pumpe, eines Heizkessels oder eines anderen Geräts zu koordinieren, sobald das Ventil die erforderliche Schaltbewegung ausgeführt hat. Resideo gibt für den Hilfskontakt eine Belastbarkeit von 2,2 A bei 220-240 V AC und 50 Hz an.

3/4"-Innengewindeanschlüsse

Die Referenz V4044F1000/U verwendet 3/4" BSPP-Innengewindeanschlüsse, entsprechend einer Nennweite DN20. Dieses Format erleichtert die Montage über in Heizungs- und Klimaanlagen übliche Gewindeverbindungen.

Das Modell weist einen Kvs-Wert von 6,0 auf, ein Wert, der die hydraulische Leistung definiert und bei der Auslegung der Anlage zusammen mit dem erforderlichen Durchfluss und dem verfügbaren Differenzdruck berücksichtigt werden muss.

Betriebsdruck und hydraulische Leistung

Das Ventil ist für einen maximalen statischen Druck von 8,6 bar ausgelegt. Für diese 3/4"-Variante legt Resideo einen maximalen Differenzdruck zum Schließen von 0,69 bar fest.

Diese Werte müssen bei der Auslegung und Inbetriebnahme des Kreislaufs eingehalten werden, damit der Antrieb korrekt zwischen beiden Wegen umschalten kann und während der gesamten Lebensdauer ein ordnungsgemäßer Betrieb gewährleistet ist.

Für Warm- und Kaltwasser

Das V4044F1000/U ist für die hydronische Regelung von Warm- oder Kaltwasser in Heizungs- und Kühlsystemen vorgesehen. Der Mediumtemperaturbereich liegt zwischen 5 und 88 °C.

Resideo sieht außerdem den Einsatz mit Wasser oder Wasser-Glykol-Gemischen vor, sofern diese mit den für solche Kreisläufe festgelegten Anforderungen kompatibel sind. Wasserqualität und Mediumkonzentration müssen innerhalb der vom Hersteller angegebenen Bedingungen bleiben.

Schaltzeit von etwa 30 Sekunden

Das Ventil arbeitet mit einem Zweipunkt-Antrieb und führt die Umlenkung des Durchflusses in einer Nennzeit von etwa 30 Sekunden aus. Diese progressive Arbeitsweise ermöglicht den kontrollierten Übergang zwischen den beiden hydraulischen Wegen.

Der Mechanismus ist für den zyklischen Betrieb ausgelegt und reagiert auf die Befehle des Regelsystems, wenn sich der Heiz- oder Kühlbedarf ändert.

Integrierte Handbetätigung

Das Ventil verfügt über einen Handhebel, mit dem der Mechanismus auch ohne elektrische Versorgung betätigt werden kann. Diese Funktion ist besonders nützlich bei Befüllung, Entleerung, Inbetriebnahme oder Prüfung der Anlage.

Sobald die Versorgung wiederhergestellt ist, kehrt der Mechanismus zum automatischen Betrieb des Antriebs und des Regelsystems zurück.

Messinggehäuse und widerstandsfähige Materialien

Der hydraulische Körper des Resideo V4044F1000/U besteht aus Messing. Auch der Sitz ist aus Messing gefertigt, während die Spindel aus Edelstahl besteht. Das Schließelement besteht aus NBR und die Dichtungen aus EPDM.

Abdeckung und Grundplatte des Antriebs sind aus verzinktem Stahl gefertigt und bieten mechanischen Schutz für die elektrische Einheit und den Antriebsmechanismus.

Vereinfachte Wartung des Antriebs

Die Konstruktion der V4044-Serie ermöglicht es, den kompletten Motorantrieb zu entfernen oder auszutauschen, ohne die hydraulischen Anschlüsse des Ventilkörpers zu demontieren oder das System zu entleeren. Auch der Motor selbst kann ausgetauscht werden, ohne den hydraulischen Körper auszubauen.

Diese Eigenschaft vereinfacht Wartungsarbeiten, wenn nur der Antrieb betroffen ist, und reduziert den Aufwand an den Rohrleitungen der Anlage.

Kompakte Installation

Resideo hat die V4044-Reihe mit einer kompakten Bauweise entwickelt, um die Integration in Wohngebäude und kleine gewerbliche Systeme zu erleichtern. Das Modell wird mit einem 1 Meter langen Anschlusskabel geliefert, das den Anschluss an den Regelkreis ermöglicht.

Bei der Montage müssen die Lage der Wege, die vom Hersteller angegebene Flussrichtung und die zulässigen Einbaulagen beachtet werden. Außerdem muss der Antrieb vor Umgebungsbedingungen geschützt werden, die nicht mit seinen Spezifikationen vereinbar sind.

Anwendungsbereiche des Resideo V4044F1000/U

• Heizungsanlagen im Wohnbereich.
• Kleine gewerbliche Anlagen.
• Hydronische Kühlsysteme.
• Regelung von Warm- und Kaltwasser.
• Zonengeteilte Heizungsanlagen.
• Automatische Umlenkung des Durchflusses zwischen zwei Kreisläufen.
• Anlagen mit Heizkörpern oder hydraulischen Verbrauchern.
• Anwendungen mit kompatiblen Fan-Coils.
• Anlagen, die einen Hilfskontakt zur Koordination anderer Geräte benötigen.

Technische Daten des Resideo V4044F1000/U

• Hersteller: Resideo.
• Baureihe: V4044F.
• Referenz: V4044F1000/U.
• Anwendung: hydronische Regelung.
• Typ: motorisiertes Umschalt-Zonenventil.
• Anzahl der Wege: 3.
• Steuerung: 2 Positionen, Auf/Zu.
• Durchflusskonfiguration: AB-A / AB-B.
• Anschluss: BSPP-Innengewinde.
• Größe: 3/4".
• Nennweite: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Versorgung: 230 V AC.
• Frequenz: 50 Hz.
• Leistungsaufnahme: 9,6 VA.
• Stromaufnahme: 0,04 A.
• Rückstellung: per Feder.
• Hilfskontakt: SPDT.
• Belastbarkeit des Hilfskontakts: 2,2 A bei 220-240 V AC, 50 Hz.
• Maximaler statischer Druck: 8,6 bar.
• Maximaler Differenzdruck zum Schließen: 0,69 bar.
• Mediumtemperatur: 5-88 °C.
• Maximale Umgebungstemperatur: 52 °C.
• Relative Betriebsfeuchte: 5-95 %, nicht kondensierend.
• Nennstellzeit: 30 Sekunden.
• Kabellänge: 1 m.
• Gehäusematerial: Messing.
• Sitzmaterial: Messing.
• Spindelmaterial: Edelstahl.
• Schließelement: NBR.
• Dichtungen: EPDM.
• Abdeckung und Grundplatte des Antriebs: verzinkter Stahl.
• Handbetätigung: ja.

Automatische Durchflussregelung zwischen zwei Kreisläufen

Das motorisierte 3-Wege-Zonenventil Resideo V4044F1000/U mit 3/4" vereint in einer einzigen Einheit ein Umschaltventil, einen 230-V-Elektroantrieb, Federrückstellung und einen SPDT-Hilfskontakt. Sein Kvs-Wert von 6,0 und die Innengewindeanschlüsse erleichtern die Integration in Heizungs- und Kühlsysteme, die den Durchfluss automatisch zwischen zwei Strängen umschalten müssen.

Die Möglichkeit der Handbetätigung und des Austauschs des Motorantriebs ohne Demontage des hydraulischen Körpers erleichtert Inbetriebnahme und Wartung. Um einen korrekten Betrieb sicherzustellen, müssen die von Resideo angegebenen Druck-, Temperatur-, Elektroanschluss- und Montagebedingungen eingehalten werden.
