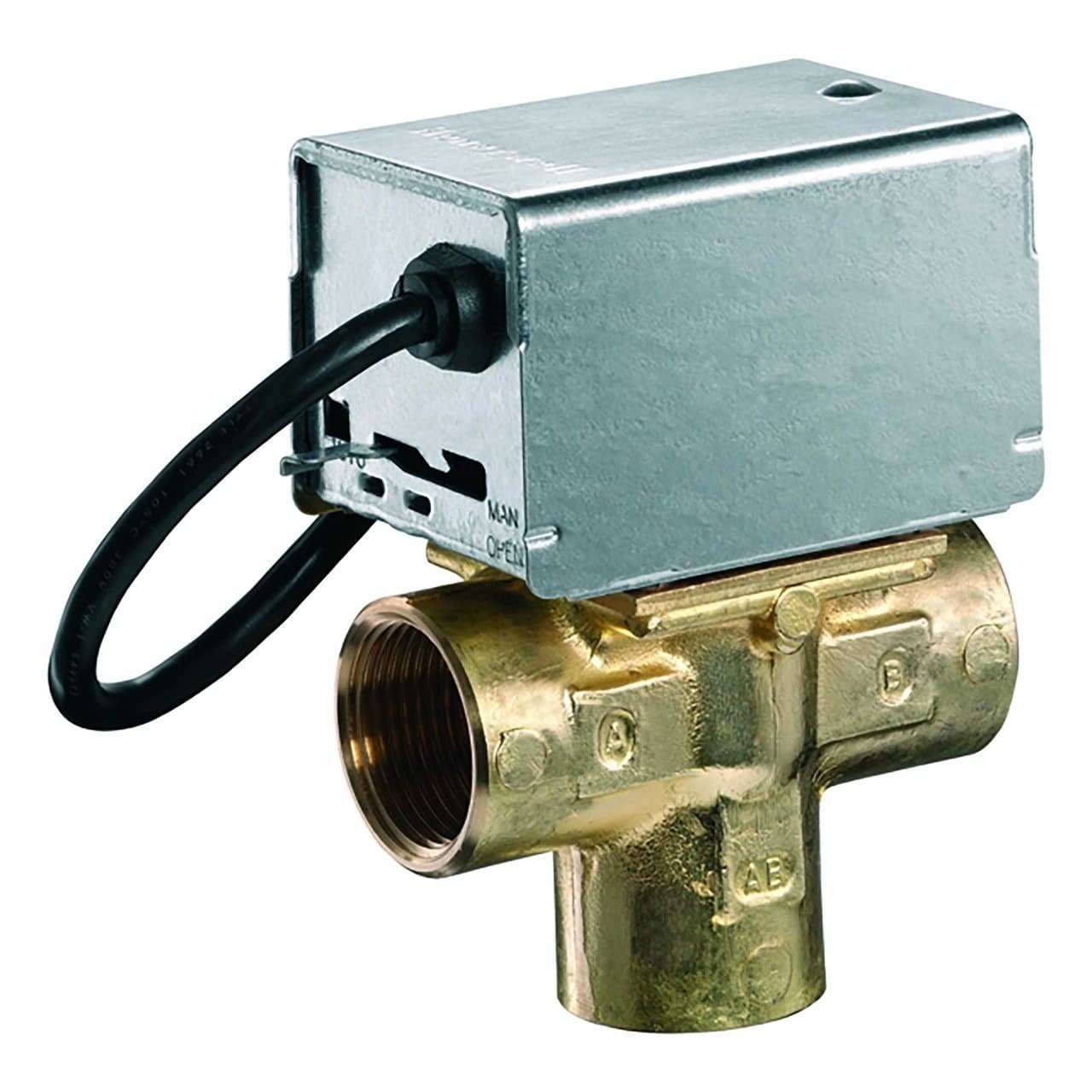

3-Wege-Motorventil 3/4"

Das motorisierte Zonenventil Resideo V4044C1189/U ist ein 3-Wege-Umschaltventil mit 3/4"-Innengewindeanschlüssen, das für die automatische Steuerung der Wasserverteilung in Heizungs- und Kühlanlagen entwickelt wurde. Es verfügt über einen elektrischen Antrieb mit 230 V / 50 Hz und Federrückstellung und arbeitet im Ein/Aus-Betrieb, sodass der Durchfluss zwischen zwei Hydraulikkreisen umgeleitet werden kann.

Diese Ausführung bietet einen Kvs-Wert von 6,0 und erlaubt einen maximalen Differenzdruck von 0,69 bar. Das Messinggehäuse, die direkte 230-V-Versorgung und der automatische Betrieb machen sie zu einer besonders geeigneten Lösung für wassergeführte Heizsysteme, die Warmwasserbereitung und andere hydronische Anlagen, bei denen zwischen zwei Strömungswegen gewählt werden muss.

Hauptmerkmale des Resideo V4044C1189/U

• Marke: Resideo.
• Serie: V4044C.
• Artikelnummer: V4044C1189/U.
• Typ: motorisiertes Umschalt-Zonenventil.
• Anzahl der Wege: 3.
• Funktion: Ein/Aus.
• Anschlüsse: 3/4"-Innengewinde.
• Nennweite: DN20.
• Kvs: 6,0.
• Maximaler Differenzdruck: 0,69 bar.
• Maximaler Betriebsdruck der Serie: 8,6 bar.
• Versorgung: 230 V AC.
• Frequenz: 50 Hz.
• Ansteuerung: EIN/AUS über SPST-Signal.
• Rückstellung: per Feder.
• Medientemperatur: 5 bis 88 °C.
• Gehäuse: Messing.
• Hilfskontakt: bei der Version V4044C nicht enthalten.

3-Wege-Umschaltventil

Das V4044C1189/U ist für die Umlenkung des Durchflusses ausgelegt. Sein gemeinsamer Anschluss ermöglicht es, das Wasser je nach Stellung des Antriebs in den einen oder anderen Strang des Systems zu leiten und so die Auswahl zwischen zwei Hydraulikkreisen zu automatisieren.

Diese Konfiguration ist beispielsweise in Anlagen nützlich, in denen ein Wärmeerzeuger abwechselnd einen Heizkreis oder einen Kreis für die Warmwasserbereitung versorgen soll. Sie kann auch in anderen kompatiblen hydronischen Systemen eingesetzt werden, die automatisch einen von zwei Strömungswegen auswählen müssen.

3/4"-Anschlüsse und Kvs 6,0

Die Referenz V4044C1189/U entspricht speziell der Ausführung mit 3/4"-Innengewindeanschlüssen. Die hydraulische Leistung wird durch einen Kvs-Wert von 6,0 definiert, der bei der Auslegung der Anlage zusammen mit dem erforderlichen Durchfluss und dem verfügbaren Druckverlust berücksichtigt werden muss.

Resideo gibt für diese Variante einen maximalen Differenzdruck von 0,69 bar an. Die Einhaltung dieses Grenzwerts ist wichtig, damit der Mechanismus korrekt zwischen seinen Positionen umschalten kann.

Elektrischer Antrieb mit 230 V

Das Ventil ist mit einem Antrieb ausgestattet, der für eine Versorgung mit 230 V AC bei 50 Hz ausgelegt ist. Die Ein/Aus-Steuerung ermöglicht die Ansteuerung über Thermostate, Aquastate oder andere Geräte, die ein EIN/AUS-Signal unterstützen.

Der Antrieb bewegt das Ventil elektrisch in eine der Arbeitsstellungen und verfügt bei Wegfall der Versorgung über eine mechanische Federrückstellung. Diese Ausführung ermöglicht eine definierte Ruhestellung, ohne dass der Motor für die Rückstellung dauerhaft unter Spannung stehen muss.

EIN/AUS-Steuerung mit Federrückstellung

Die V4044-Baureihe verwendet einen Zwei-Positionen-Mechanismus. Bei Bedarf bewegt der Antrieb das interne Element, um den Wasserweg zu ändern. Sobald die Versorgung unterbrochen wird, bringt die Feder das Ventil in die Ruhestellung zurück.

Diese Funktionsweise eignet sich für Anwendungen, bei denen keine proportionale Durchflussregelung erforderlich ist, sondern eine vollständige Umschaltung zwischen zwei Kreisen.

Ohne integrierten Hilfskontakt

Die V4044C-Version verfügt nicht über einen zusätzlichen Endschalter-Mikroschalter. Resideo unterscheidet diese Baureihe von den V4044F-Ventilen, die über einen Hilfskontakt zur Signalisierung oder elektrischen Koordination mit Pumpen, Kesseln oder anderen Geräten verfügen.

Daher eignet sich die V4044C1189/U für Anlagen, in denen lediglich die hydraulische Umlenkung des Wassers über den Antrieb gesteuert werden soll, ohne ein zusätzliches elektrisches Signal für die Endstellung des Ventils zu benötigen.

Messinggehäuse für hydronische Anlagen

Das Ventilgehäuse besteht aus Messing, einem Werkstoff, der in hydraulischen Komponenten für Heizungs- und Klimaanlagen weit verbreitet ist. Die kompakte Bauweise ermöglicht die Integration von Umschaltkörper und elektrischem Antrieb in einer einzigen Einheit.

Resideo gibt einen Medientemperaturbereich von 5 bis 88 °C an, der für zahlreiche wassergeführte Heiz- und Kühlanwendungen innerhalb der vom Hersteller festgelegten Grenzen geeignet ist.

Maximaler Betriebsdruck von 8,6 bar

Die V4044-Baureihe ist für einen maximalen Betriebsdruck von 8,6 bar ausgelegt. Im konkreten Fall der V4044C1189/U beträgt der von Resideo angegebene Differenzdruckgrenzwert 0,69 bar.

Beide Parameter müssen bei der hydraulischen Auslegung geprüft werden, da ein höherer als der zulässige Differenzdruck die korrekte Betätigung und das Schließen des Ventils beeinträchtigen kann.

Manuelle Betätigung

Die Konstruktion der V4044-Serie umfasst einen manuellen Betätigungsmechanismus, mit dem das Ventil auch ohne elektrische Versorgung bedient werden kann. Diese Funktion ist bei Inbetriebnahme-, Füll-, Entleerungs- oder Prüfarbeiten an der Anlage praktisch.

Sobald der elektrische Betrieb wiederhergestellt ist, arbeitet der Mechanismus automatisch entsprechend den vom Steuerungssystem empfangenen Befehlen weiter.

Vereinfachte Wartung

Die V4044-Baureihe ist so konzipiert, dass Wartungsarbeiten erleichtert werden. Resideo gibt an, dass der motorisierte Kopf abgenommen oder ersetzt werden kann, ohne die hydraulischen Anschlüsse des Gehäuses zu demontieren oder den Kreislauf zu entleeren, wenn nur der Antrieb betroffen ist.

Auch der Motor kann ausgetauscht werden, während das Ventilgehäuse installiert bleibt, wodurch die für bestimmte Reparaturen erforderliche Zeit reduziert und unnötige Eingriffe in die Rohrleitungen vermieden werden.

Typische Anwendungen

Das motorisierte Ventil Resideo V4044C1189/U kann in verschiedenen automatischen hydronischen Steuerungssystemen eingesetzt werden, darunter:

• Heizungsanlagen im Wohnbereich.
• Zentralheizungssysteme.
• Anlagen zur Warmwasserbereitung.
• Umschaltung zwischen Heizung und Trinkwarmwasserspeicher.
• Hydraulikkreise mit zwei Strängen.
• Kleine gewerbliche Anlagen.
• Wassergeführte Klimaanlagen.
• Anwendungen, die ein 3-Wege-Umschaltventil erfordern.

Unterschied zwischen den Serien V4044C und V4044F

Innerhalb der 3-Wege-Zonenventil-Baureihe von Resideo gibt es verschiedene Ausführungen. Die V4044C1189/U bietet 230-V-Ein/Aus-Steuerung und Federrückstellung, verfügt jedoch nicht über einen Hilfskontakt.

Die Variante V4044F1000/U teilt den 3/4"-Anschluss, den Kvs-Wert 6,0 und den maximalen Differenzdruck von 0,69 bar, verfügt jedoch zusätzlich über einen SPDT-Hilfsschalter. Dieser Unterschied ist zu berücksichtigen, wenn das elektrische Schema der Anlage die Ventilstellung bestätigen oder andere Geräte über einen Endschalterkontakt ansteuern muss.

Technische Daten des Resideo V4044C1189/U

• Hersteller: Resideo.
• Familie: V4044C.
• Artikelnummer: V4044C1189/U.
• Anwendung: hydronische Steuerung.
• Ventiltyp: motorisiertes Umschaltventil.
• Anzahl der Wege: 3.
• Steuerungsart: Ein/Aus.
• Steuersignal: EIN/AUS SPST.
• Anschluss: Innengewinde.
• Größe: 3/4".
• Nennweite: DN20.
• Kvs: 6,0.
• Maximaler Differenzdruck: 0,69 bar.
• Maximaler Betriebsdruck: 8,6 bar.
• Versorgung: 230 V AC.
• Frequenz: 50 Hz.
• Rückstellung: per Feder.
• Medientemperatur: 5-88 °C.
• Gehäuse: Messing.
• Anschlüsse: Innengewinde.
• Hilfskontakt: nein.
• Manuelle Betätigung: ja.
• Motorischer Kopf austauschbar: ja.

Automatische Durchflusssteuerung zwischen zwei Kreisen

Das Resideo V4044C1189/U 3-Wege- und 3/4"-Ventil ermöglicht die automatische Verteilung des Wassers zwischen zwei Strängen über ein einfaches und zuverlässiges Ein/Aus-System. Sein Kvs-Wert 6,0, das Messinggehäuse, die 230-V-Versorgung und die Federrückstellung erleichtern die Integration in Heizungs- und Klimaanlagen, die ein motorisiertes Umschaltventil benötigen.

Für einen korrekten Betrieb müssen insbesondere der maximale Differenzdruck von 0,69 bar, der Temperaturbereich von 5 bis 88 °C sowie die von Resideo festgelegten Vorgaben für Anschluss, Einbaulage und Wartung eingehalten werden.
