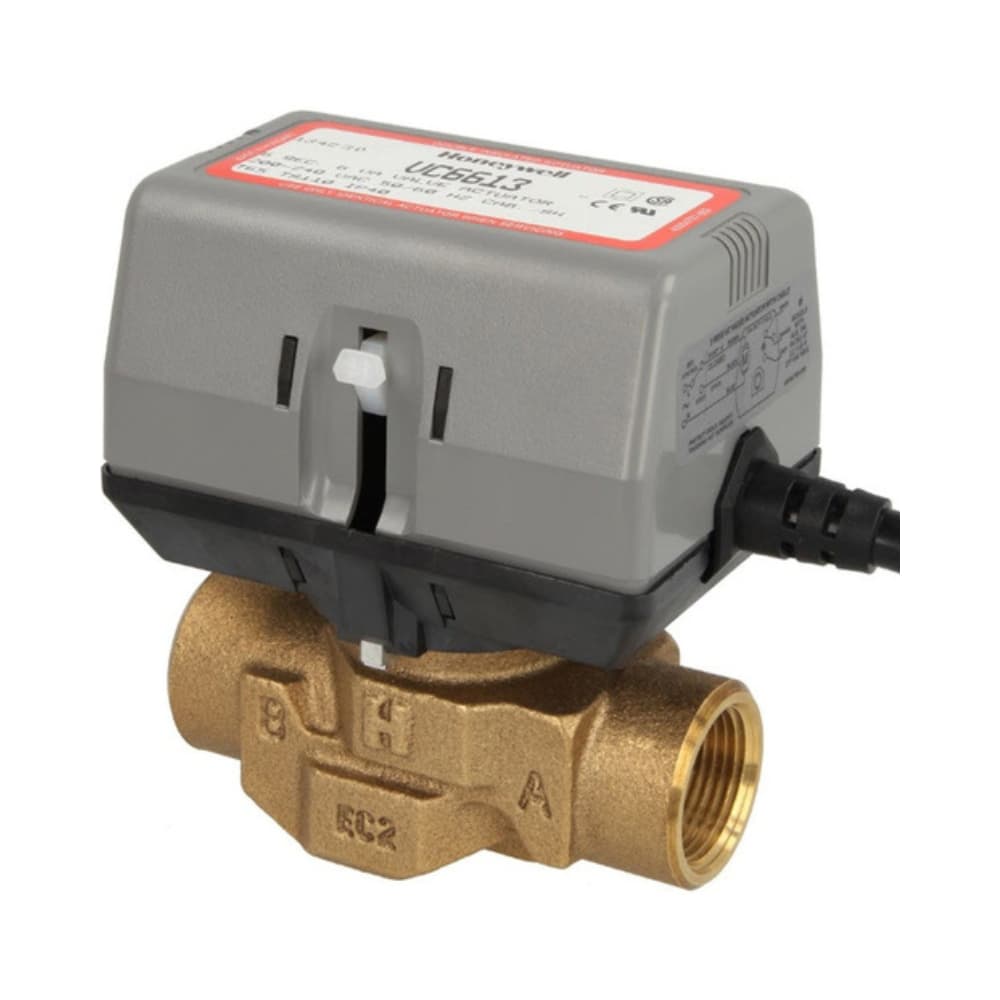

2-Wege-Motorzonenventil 3/4"

Das motorisierte Zonenventil Resideo VC6613AJ1000/U ist ein hydronisches 2-Wege-Ventil mit 3/4"-BSPP-Innengewindeanschluss, das für die automatische Regelung des Durchflusses von Warm- oder Kaltwasser in Heiz- und Kühlsystemen entwickelt wurde. Es verfügt über einen elektrischen Stellantrieb mit 230 V, ON/OFF-Steuerung über ein 3-Draht-SPDT-Signal und einen SPDT-Hilfskontakt und bietet eine kompakte Lösung für die zonenweise Regelung.

Die VC-Serie ist für private Anwendungen und kleine gewerbliche Anlagen geeignet und kann zur Steuerung von Heizkörperkreisen, Fan-Coils, Konvektoren und anderen hydraulischen Verbrauchern eingesetzt werden. Ihre ausgewogene Konstruktion ermöglicht den Betrieb bei einem statischen Druck von bis zu 20 bar und einem maximalen Differenzdruck von 4 bar.

Hauptmerkmale des Resideo VC6613AJ1000/U

• Marke: Resideo.
• Serie: VC.
• Artikelnummer: VC6613AJ1000/U.
• Typ: motorisiertes Zonenventil.
• Anzahl der Wege: 2.
• Anschluss: 3/4"-BSPP-Innengewinde.
• Stellantriebsspannung: 200-240 V AC.
• Frequenz: 50/60 Hz.
• Steuerung: ON/OFF SPDT, 3 Drähte.
• Hilfskontakt: SPDT.
• Maximaler statischer Druck: 20 bar.
• Maximaler Differenzdruck: 4 bar.
• Medientemperatur: 1 bis 95 °C.
• Maximale Umgebungstemperatur: 65 °C.
• Nennöffnungszeit: 7 Sekunden bei 50 Hz.
• Leistungsaufnahme: 4 VA während der Bewegung.
• Kabellänge: 1 m.
• Ventilkörper: Messing.
• Spindel: Edelstahl.
• Dichtungen: EPDM.

Automatische Steuerung von Heiz- und Kühlkreisen

Das Resideo VC6613AJ1000/U ist dafür ausgelegt, den Wasserdurchfluss automatisch zu öffnen oder zu schließen, abhängig von den vom Regelungssystem empfangenen Befehlen. Es kann mit Thermostaten, Aquastaten, Strömungsschaltern und anderen kompatiblen Steuergeräten in seiner elektrischen Konfiguration integriert werden.

In einer zonengeteilten Anlage ermöglicht es die unabhängige Steuerung des Durchflusses zu einem bestimmten Bereich des Systems und hilft so, den Betrieb der Heizung oder Kühlung an den Bedarf des jeweiligen Raums oder Kreises anzupassen.

230-V-Stellantrieb mit 3-Draht-SPDT-Steuerung

Diese Variante der VC-Serie verwendet einen Stellantrieb für Netzspannung von 200-240 V AC bei 50/60 Hz. Die Baureihe wird im Handel in Spanien als 230-V-Version bezeichnet und verwendet ein ON/OFF-SPDT-Steuersystem mit 3 Drähten.

Wenn der Regler das Öffnen anfordert, bewegt der Stellantrieb den internen Mechanismus in die entsprechende Position. Bei gegenteiliger Anforderung fährt der Motor das Ventil wieder in die Schließposition. Es handelt sich daher nicht um ein herkömmliches Federrücklauf-System, sondern um einen beidseitig motorisierten Antrieb.

Schnelles Öffnen und Schließen in 7 Sekunden

Die von Resideo angegebene Nennlaufzeit beträgt ungefähr 7 Sekunden bei 50 Hz. Bei 60 Hz gibt der Hersteller eine etwa 20 % schnellere Funktion an.

Der Stellantrieb verfügt über eine interne Logik, die dafür sorgt, dass er nur während der Bewegung des Ventils Energie verbraucht. Die Leistungsaufnahme während des Vorgangs beträgt etwa 4 VA.

Integrierter SPDT-Hilfskontakt

Das VC6613AJ1000/U verfügt über einen SPDT-Hilfskontakt, der zur Koordination der Ventilstellung mit anderen Komponenten der Anlage verwendet werden kann. Damit lässt sich beispielsweise eine Umwälzpumpe ansteuern, ein Signal an ein Steuerungssystem übermitteln oder der Betrieb eines anderen Geräts freigeben, sobald das Ventil die erforderliche Position erreicht hat.

Die technische Dokumentation der VC-Serie gibt für den Hilfskontakt eine Belastbarkeit von 1 A bei 250 V AC, 50/60 Hz sowie eine Mindestlast von 0,05 A bei 24 V DC an.

Maximaldruck von 20 bar

Das Ventil erlaubt einen maximalen Betriebsdruck von 20 bar und einen maximalen Differenzdruck von bis zu 4 bar. Die ausgewogene Konstruktion der Kartusche sorgt dafür, dass die Abdichtung der Durchgänge praktisch unabhängig vom anliegenden Differenzdruck ist.

In der 2-Wege-Ausführung kann das Wasser in beide Richtungen strömen, was bei der Planung und Montage des Hydraulikkreises Flexibilität bietet.

Für Warmwasser, Kaltwasser und Glykolmischungen

Die VC-Serie ist für den Betrieb mit Wasser und Wasser-Glykol-Gemischen bis zu 50 % ausgelegt, sofern die Medienqualität für hydronische Anlagen gemäß den Resideo-Spezifikationen geeignet ist.

Der normale Medientemperaturbereich liegt zwischen 1 und 95 °C. Die technische Dokumentation sieht außerdem kurzzeitige Spitzen von bis zu 120 °C unter den vom Hersteller festgelegten Bedingungen vor.

Messinggehäuse und Innenkartusche

Der Hydraulikkörper besteht aus Messing. Die Spindeleinheit enthält Edelstahl, und die Kartusche verwendet technische Werkstoffe wie Ryton, Fortron oder Noryl, je nach Ausführung. Dichtungen und Abdichtungselemente bestehen aus EPDM.

Alle wichtigen beweglichen und abdichtenden Komponenten sind in der Kartusche konzentriert, was die Konstruktion des Ventils vereinfacht und spätere Wartungsarbeiten erleichtert.

Leiser Betrieb und Reduzierung von Wasserschlag

Resideo entwickelt die VC-Hydraulikventile mit einem sinusförmigen Bewegungsablauf des Stellantriebs. Diese Eigenschaft fördert einen leisen Betrieb und hilft, die mit Wasserschlag verbundenen Effekte zu reduzieren, wenn die Anlage korrekt dimensioniert ist.

Wie bei jedem Hydrauliksystem können eine zu hohe Strömungsgeschwindigkeit oder ein zu geringer Druck bei hoher Temperatur Geräusche in den Leitungen verursachen, weshalb die Auslegungsrichtlinien der Anlage eingehalten werden müssen.

Manuelle Öffnung für Befüllung und Wartung

Das Ventil verfügt über einen manuellen Öffnungshebel, mit dem der Durchfluss unabhängig vom elektrischen Betrieb offen gehalten werden kann. Diese Funktion kann bei Befüll-, Entlüftungs- oder Entleerungsarbeiten des Kreises verwendet werden und ermöglicht außerdem das manuelle Öffnen des Ventils bei einer Unterbrechung der Stromversorgung.

Sobald der elektrische Betrieb wiederhergestellt ist, kann der Stellantrieb wieder automatisch auf die Befehle des Regelungssystems reagieren.

Auswechselbarer Stellantriebskopf ohne Entleeren der Anlage

Ein Vorteil der Resideo-VC-Baureihe ist, dass der Stellantriebskopf demontiert und ersetzt werden kann, ohne den Hydraulikkreis zu entleeren, sofern Ventilkörper und Kartusche in der Rohrleitung installiert bleiben.

Diese Konstruktion erleichtert Wartungseingriffe, da Arbeiten am Motor oder am Getriebe möglich sind, ohne den Hydraulikkörper zwingend aus der Anlage auszubauen.

Verhalten bei Stromausfall

Bei den Versionen mit 3-Draht-SPDT-Stellantrieb führt eine Unterbrechung der Stromversorgung dazu, dass das Ventil in der Position verbleibt, in der es sich zum Zeitpunkt des Ausfalls befand. Wenn die Versorgung wiederkehrt, reagiert der Stellantrieb erneut auf die Anforderung des Reglers.

Dieses Verhalten sollte bei der Systemauslegung berücksichtigt werden, insbesondere wenn die Anwendung bei einem elektrischen Fehler eine bestimmte Sicherheitsposition erfordert.

Anwendungen des Resideo VC6613AJ1000/U

• Zonengeteilte Heizungsanlagen.
• Hydronische Kühlkreise.
• Heizkörperanlagen.
• Fan-Coils.
• Konvektoren und hydraulische Verbraucher.
• Kleine gewerbliche Anlagen.
• Unabhängige Steuerung von Hydrauliksträngen.
• Systeme, die über Thermostat oder ein anderes kompatibles SPDT-Gerät gesteuert werden.

Technische Daten des Resideo VC6613AJ1000/U

• Hersteller: Resideo.
• Familie: VC.
• Artikelnummer: VC6613AJ1000/U.
• Ausführung: 2-Wege.
• Anschlussart: BSPP-Innengewinde.
• Größe: 3/4".
• Versorgungsspannung: 200-240 V AC.
• Frequenz: 50/60 Hz.
• Steuerungsart: ON/OFF SPDT, 3 Drähte.
• Hilfskontakt: SPDT.
• Leistungsaufnahme des Stellantriebs: 4 VA während der Bewegung.
• Nennöffnungszeit: 7 Sekunden bei 50 Hz.
• Maximaler Betriebsdruck: 20 bar.
• Maximaler Differenzdruck: 4 bar.
• Normale Medientemperatur: 1-95 °C.
• Kurzzeitiger Temperaturschub: bis zu 120 °C.
• Maximale Umgebungstemperatur: 65 °C.
• Medium: Wasser oder Wasser-Glykol-Gemisch.
• Maximale Glykolkonzentration: 50 %.
• Körper: Messing.
• Spindel: Edelstahl.
• Dichtungen: EPDM.
• Kabel: 1 m.
• Ungefähre Körperlänge bei 3/4": 94 mm.
• Ungefähre Breite des Stellantriebs: 68 mm.
• Ungefähre Gesamthöhe der 2-Wege-Ausführung: 113 mm.
• Manuelle Betätigung: ja.
• Stellantrieb ohne Entleeren des Kreises austauschbar: ja.

Kompaktes motorisiertes Ventil für die Zonenregelung

Das Resideo VC6613AJ1000/U bietet eine Durchflussregelungslösung für Anlagen, die ein motorisiertes 2-Wege-Ventil mit 3/4"-Innengewinde und 230-V-Versorgung benötigen. Der schnelle Antrieb, die hohe zulässige Druckbelastung und die Möglichkeit, den Kopf ohne Entleeren des Kreises zu ersetzen, erleichtern sowohl die Installation als auch spätere Wartungsarbeiten.

Für einen ordnungsgemäßen Betrieb müssen die Druck- und Temperaturgrenzen, das elektrische Anschlussbild und die von Resideo angegebenen Montageanweisungen eingehalten werden. Außerdem ist die Kompatibilität des verwendeten Reglers mit dem 3-Draht-ON/OFF-SPDT-System zu prüfen.
