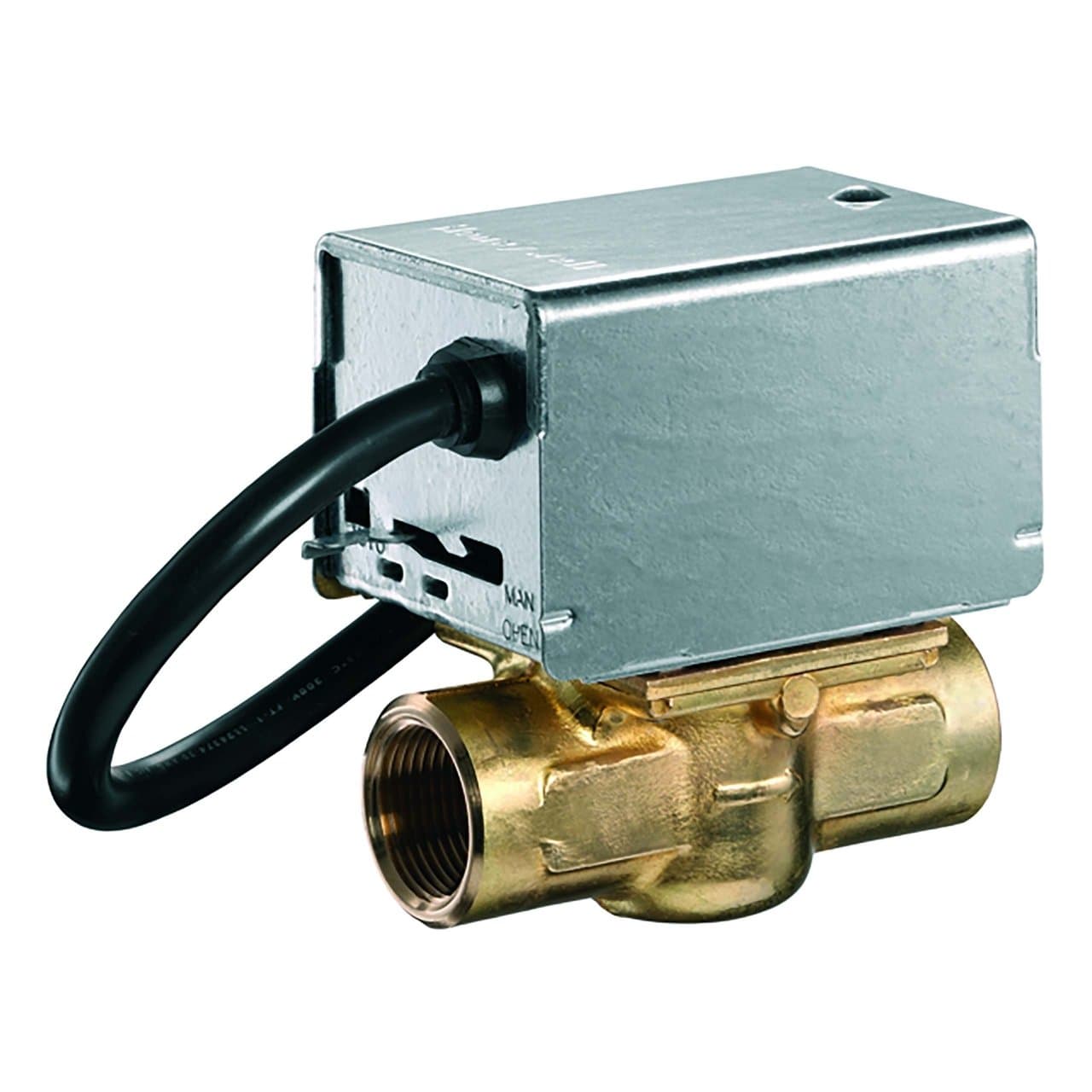

2-Wege-Motorzonenventil 1"

Das motorisierte Zonenventil Resideo V4043H1122/U ist ein 2-Wege-Ventil mit 1"-Innengewindeanschluss, das für die automatische Steuerung des Wasserflusses in hydronischen Heiz- und Kühlsystemen entwickelt wurde. Es verfügt über einen Kvs-Wert von 8,6, einen elektrischen 230-V-Antrieb, Ein/Aus-Funktion, Federrückstellung und einen SPDT-Hilfskontakt und bietet damit eine kompakte Lösung zur unabhängigen Regelung von Kreisen oder Zonen.

Dieses Ventil arbeitet in normalerweise geschlossener Ausführung: Wenn keine Spannung anliegt, hält die Feder den Wasserfluss geschlossen. Wird Spannung angelegt, öffnet der Antrieb das Ventil und ermöglicht die Zirkulation im Kreislauf. Es eignet sich besonders für Wohngebäude und kleine gewerbliche Anwendungen, bei denen die Versorgung einer bestimmten Zone mit Warm- oder Kaltwasser automatisiert werden soll.

Hauptmerkmale des Resideo V4043H1122/U

• Marke: Resideo.
• Serie: V4043H.
• Artikelnummer: V4043H1122/U.
• Typ: motorisiertes 2-Wege-Zonenventil.
• Funktion: Ein/Aus.
• Spannungslos Position: normalerweise geschlossen.
• Anschluss: 1" BSPP-Innengewinde.
• Nennweite: DN25.
• Kvs: 8,6.
• Versorgungsspannung: 230 V AC.
• Frequenz: 50 Hz.
• Leistungsaufnahme: 9,6 VA.
• Stromaufnahme: ca. 0,04 A.
• Rückstellung: per Feder in Schließstellung.
• Hilfskontakt: SPDT.
• Max. Betriebsdruck: 8,6 bar.
• Max. Differenzdruck zum Schließen: 0,45 bar.
• Medientemperatur: 5 bis 88 °C.
• Nennöffnungszeit: ca. 15 Sekunden.
• Gehäuse: Messing.
• Spindel: Edelstahl.
• Schließelement: NBR.
• Dichtungen: EPDM.
• Handbetätigung: ja.
• Kabellänge: 1 m.

Automatische Durchflussregelung nach Zonen

Das Resideo V4043H1122/U ermöglicht das automatische Öffnen oder Schließen eines Hydraulikkreises je nach Heiz- oder Kühlbedarf. Es kann in zonengeteilten Anlagen integriert werden, um den Wasserfluss zu Heizkörpern, Fan-Coils, Heizkreisen oder anderen kompatiblen Verbrauchern unabhängig zu steuern.

Wenn ein Thermostat oder Regler Betrieb anfordert, wird der Antrieb mit Spannung versorgt und öffnet das Ventil. Sobald das elektrische Signal wegfällt, schließt der Feder-Rückstellmechanismus den Durchfluss automatisch und trennt den Kreis ab.

Normalerweise geschlossenes Ventil mit Federrückstellung

Die Ruhestellung dieses Ventils ist geschlossen. Das bedeutet, dass bei fehlender elektrischer Versorgung kein Wasser durch das Ventilgehäuse strömt. Wird Spannung an den Antrieb angelegt, überwindet der Motor die Federkraft und bewegt den Mechanismus in die offene Position.

Beim Abschalten der Versorgung bringt die Feder das Ventil automatisch in die Ausgangsstellung zurück. Diese Arbeitsweise ist besonders praktisch in Zonensystemen, da jeder Kreis ohne Bedarf geschlossen bleibt.

1"-Anschluss und Kvs 8,6

Die Referenz V4043H1122/U entspricht der Version mit 1"-BSPP-Innengewindeanschluss und DN25-Nennweite. Die hydraulische Leistung ist durch einen Kvs-Wert von 8,6 gemäß der Handelsdokumentation von Resideo für den europäischen Markt definiert.

Dieser Wert sollte bei der Auslegung der Anlage zusammen mit dem erforderlichen Durchfluss und dem verfügbaren Druckverlust berücksichtigt werden, damit das Ventil innerhalb der vom Hersteller vorgesehenen Bedingungen arbeitet.

Maximaler Betriebsdruck von 8,6 bar

Das Ventil ist für einen maximalen statischen Betriebsdruck von 8,6 bar ausgelegt. Für diese DN25-1"-Version gibt Resideo einen maximalen Differenzdruck zum Schließen von 0,45 bar an.

Der Differenzdruck ist bei Zonenventilen besonders wichtig, da ein zu großer Unterschied zwischen Ein- und Ausgang das korrekte Schließen des Mechanismus verhindern kann. Daher sollte dieser Wert bei der hydraulischen Berechnung des Kreises geprüft werden.

Elektrischer 230-V-Antrieb

Der Antrieb des V4043H1122/U arbeitet mit einer Versorgung von 230 V AC bei 50 Hz. Die Nennleistungsaufnahme beträgt etwa 9,6 VA, bei einer Stromaufnahme von rund 0,04 A.

Das Ventil verwendet einen Zweipunktantrieb und ist daher für den vollständig offenen oder vollständig geschlossenen Betrieb ausgelegt, nicht für eine kontinuierliche proportionale Durchflussregelung.

Integrierter SPDT-Hilfskontakt

Das Modell V4043H verfügt über einen SPDT-Endschalter-Hilfskontakt. Dieser Kontakt ermöglicht es, die Ventilstellung als elektrisches Signal zu nutzen, um andere Komponenten der Anlage zu koordinieren.

So kann beispielsweise der Betrieb eines Heizkessels oder einer Umwälzpumpe freigegeben werden, sobald das Ventil die entsprechende Position erreicht hat. Resideo gibt für diesen Hilfskontakt eine Belastbarkeit von 2,2 A bei 220-240 V AC und 50 Hz an.

Öffnungszeit von etwa 15 Sekunden

Die von Resideo angegebene Nennöffnungszeit dieses Ventils beträgt etwa 15 Sekunden. Der motorisierte Mechanismus öffnet schrittweise, bis die erforderliche Endposition erreicht ist.

Wird die Versorgung unterbrochen, bringt die mechanische Federrückstellung den Mechanismus ohne elektrische Versorgung des Motors in die geschlossene Position zurück.

Handbetätigung

Das Ventil verfügt über einen manuellen Öffnungshebel, mit dem der Mechanismus auch ohne elektrische Versorgung betätigt werden kann. Diese Funktion ist bei bestimmten Füll-, Entleerungs-, Entlüftungs-, Inbetriebnahme- oder Prüfarbeiten an der Anlage nützlich.

Sobald der elektrische Betrieb wiederhergestellt ist, kann das Ventil in den normalen Automatikmodus zurückkehren.

Für Wasser und Glykolmischungen

Resideo spezifiziert dieses Ventil für die Steuerung von Wasser und Wasser-Glykol-Mischungen mit bis zu 50 % Glykol gemäß den in VDI 2035 angegebenen Bedingungen. Dadurch kann es in hydronischen Heiz- und Kühlkreisen eingesetzt werden, die einen Frostschutz erfordern.

Der zulässige Temperaturbereich des Mediums liegt zwischen 5 und 88 °C und deckt die üblichen Bedingungen zahlreicher Wasser-Klimatisierungs- und Heizsysteme ab.

Robuste Konstruktion

Das Ventilgehäuse besteht aus Messing, während der Sitz ebenfalls aus Messing gefertigt ist. Die Spindel besteht aus Edelstahl, und das Schließelement ist aus NBR gefertigt, mit EPDM-Dichtungen.

Diese Materialkombination ist darauf ausgelegt, einen zuverlässigen Betrieb in geschlossenen hydronischen Kreisläufen innerhalb der von Resideo festgelegten Druck-, Temperatur- und Wasserqualitätsgrenzen zu gewährleisten.

Vereinfachte Wartung

Ein Vorteil der V4043H-Serie ist, dass der komplette Motorantrieb abgenommen oder ersetzt werden kann, ohne das hydraulische Gehäuse von der Rohrleitung zu trennen oder die Anlage zu entleeren. Auch der Motor kann ausgetauscht werden, ohne das Ventilgehäuse zu entfernen.

Diese Konstruktion erleichtert Wartungsarbeiten erheblich, wenn nur der Antrieb oder seine elektrischen Komponenten betroffen sind.

Kompakte Installation

Resideo beschreibt die V4043H-Serie als kompakte Lösung, die die Montage in Anlagen mit begrenztem Platz erleichtert. Das Gerät wird mit einem etwa 1 Meter langen Elektrokabel geliefert, was den Anschluss an das Steuerungssystem vereinfacht.

Die Installation muss die am Gehäuse angegebene Durchflussrichtung und die vom Hersteller festgelegten Einbaulagen beachten. Der Antrieb sollte zugänglich bleiben, um spätere Prüf- und Wartungsarbeiten zu erleichtern.

Typische Anwendungen

• Heizungsanlagen im Wohnbereich.
• In Zonen aufgeteilte Heizsysteme.
• Unabhängige hydronische Kreisläufe.
• Anlagen mit Heizkörpern.
• Wasserbasierte Klimaanlagen.
• Kleine gewerbliche Anlagen.
• Steuerung von Warm- oder Kaltwasser.
• Kreise mit kompatiblen Wasser-Glykol-Mischungen.
• Anlagen, bei denen das Ventil über einen Hilfskontakt mit einer Pumpe oder einem Heizkessel koordiniert werden muss.

Technische Daten des Resideo V4043H1122/U

• Hersteller: Resideo.
• Familie: V4043H.
• Artikelnummer: V4043H1122/U.
• Anwendung: hydronische Steuerung.
• Ventiltyp: motorisiertes Zonenventil.
• Anzahl der Wege: 2.
• Ausführung: Durchgangsform.
• Steuerung: Zweipunkt, Ein/Aus.
• Spannungslos Position: geschlossen.
• Wirkung: Federrückstellung in Schließstellung.
• Anschluss: BSPP-Innengewinde.
• Größe: 1".
• Nennweite: DN25.
• Kvs: 8,6.
• Max. Betriebsdruck: 8,6 bar.
• Max. Differenzdruck zum Schließen: 0,45 bar.
• Spannung: 230 V AC.
• Frequenz: 50 Hz.
• Leistungsaufnahme: 9,6 VA.
• Stromaufnahme: 0,04 A.
• Nennöffnungszeit: 15 Sekunden.
• Medientemperatur: 5-88 °C.
• Max. Umgebungstemperatur: 52 °C.
• Relative Luftfeuchtigkeit: 5-95 %, nicht kondensierend.
• Hilfskontakt: SPDT.
• Belastbarkeit des Hilfskontakts: 2,2 A bei 220-240 V AC, 50 Hz.
• Gehäuse: Messing.
• Sitz: Messing.
• Spindel: Edelstahl.
• Schließelement: NBR.
• Dichtungen: EPDM.
• Handöffnung: ja.
• Kabellänge: 1 m.

Motorisiertes 1"-Ventil für die Zonenregelung

Das Resideo V4043H1122/U kombiniert einen 1"-Anschluss, Kvs 8,6, 230-V-Antrieb, Federrückstellung und SPDT-Hilfskontakt, um die Steuerung von Heiz- und Kühlkreisen zu automatisieren. Die normalerweise geschlossene Ausführung ermöglicht es, jede Zone geschlossen zu halten, solange kein Bedarf besteht.

Die Möglichkeit der Handbetätigung und des Austauschs des Motorantriebs ohne Entleerung des Kreislaufs erleichtert sowohl die Inbetriebnahme als auch die spätere Wartung. Für einen korrekten Betrieb müssen insbesondere der maximale Differenzdruck von 0,45 bar, der Temperaturbereich und die von Resideo bereitgestellten elektrischen und hydraulischen Anweisungen eingehalten werden.
