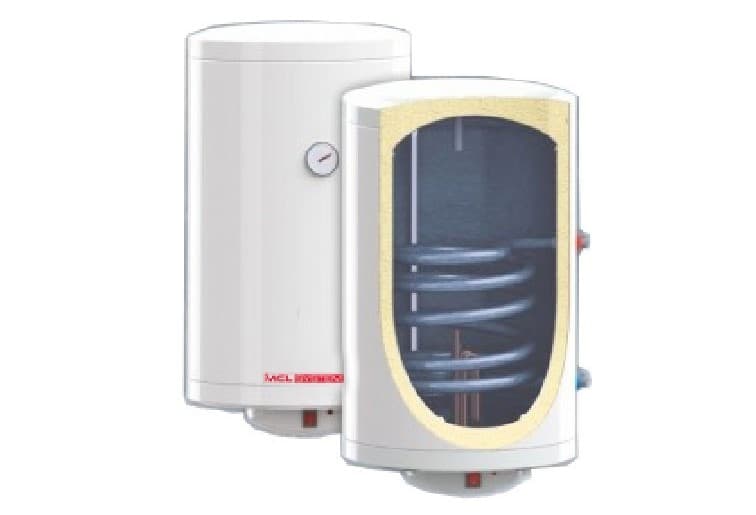

Wandmontierter Speicher mit spiralförmigem, emailliertem Wärmetauscher 150 Liter Durchmesser 520mm

Der wandhängende Speicher-Wärmetauscher Mecalia 07932 DPAV/IM S1 150 ist für die Speicherung und Erzeugung von Warmwasser (ACS) mittels Solarenergie oder Heizkessel ausgelegt. Er verfügt über ein Nennvolumen von 150 Litern, 138 effektiven Litern und einen internen Wärmetauscher mit spiralförmiger Rohrschlange von 1,00 m². Der Behälter besteht aus emailliertem Stahl im Flow-Coating-Verfahren bei 850 °C gemäß DIN 4753 und ist für die vertikale Wandmontage vorbereitet.

Das Gerät arbeitet mit einem maximalen Druck von 8 bar im ACS-Kreis und 6 bar in der Rohrschlange, verträgt Temperaturen bis 90 °C und verfügt über einen kathodischen Schutz durch eine Magnesiumanode. Die Wärmedämmung aus eingespritztem, HCFC-freiem, starrem Polyurethanschaum trägt dazu bei, die Wärmeverluste des gespeicherten Wassers zu begrenzen.

Wandhängender 150-Liter-Speicher-Wärmetauscher für Warmwasser

Die Referenz 07932 entspricht dem Modell DPAV/IM S1 150 von Mecalia, einem Speicher-Wärmetauscher für Anlagen, in denen Warmwasser mit einem externen Wärmeerzeuger erzeugt und gespeichert werden soll.

Seine wichtigsten Merkmale sind:

• Nennvolumen: 150 Liter.
• Effektives Volumen: 138 Liter.
• Installation: vertikal, wandhängend.
• Durchmesser: 520 mm.

Das wandhängende Format ermöglicht eine optimale Nutzung des verfügbaren Raums in Technikräumen und anderen Installationsbereichen, in denen keine Bodenfläche belegt werden soll.

Behälter aus emailliertem Stahl

Der Behälter ist aus emailliertem Stahl im Flow-Coating-Verfahren bei 850 °C gemäß DIN 4753 gefertigt.

Die Emaillierung schützt die innere Oberfläche des Behälters, die dauerhaft mit dem Trinkwasser in Kontakt steht, und bietet eine geeignete Lösung für die Warmwasserspeicherung.

Spiralförmige Rohrschlange mit 1,00 m²

Der Mecalia DPAV/IM S1 150 verfügt über einen Wärmetauscher mit spiralförmiger Rohrschlange im Inneren des Behälters.

Für das 150-Liter-Modell gibt Mecalia eine Wärmetauscherfläche von 1,00 m² an.

Der Hersteller gibt an, dass diese Rohrschlange für eine Solarthermieanlage ausgelegt ist und sich auch für den Betrieb mit einem Heizkessel eignet.

Wärmeleistung von 27,09 kW

Unter den von Mecalia festgelegten Prüfbedingungen erreicht die Rohrschlange des 150-Liter-Modells eine Wärmeleistung von 27,09 kW.

Dieser Wert wird unter folgenden Bedingungen ermittelt:

• Primärkreis: 90/70 °C.
• Sekundärkreis: 10/45 °C.

Die in einer Anlage tatsächlich verfügbare Leistung kann je nach Betriebstemperaturen, Durchflussmengen, Leistung des Wärmeerzeugers und hydraulischen Bedingungen des Systems variieren.

Warmwasserleistung von 354 Litern pro Stunde

Unter den Prüfbedingungen 90/70 °C im Primärkreis und 10/45 °C im Sekundärkreis gibt Mecalia eine Warmwasserleistung von 354 l/h an.

Für diese Bedingungen spezifiziert der Hersteller einen Primärkreis-Durchfluss von 733 l/h.

Rohrschlangenvolumen von 4,50 Litern

Die innere Rohrschlange hat ein Volumen von 4,50 Litern.

Der von Mecalia angegebene Druckverlust beträgt etwa 0,31 mWS und sollte bei der Auslegung des Primärkreises sowie bei der Auswahl der Umwälzpumpe berücksichtigt werden.

Für Solarenergie und Heizkessel vorbereitet

Mecalia entwickelt diesen Speicher-Wärmetauscher für die Warmwasserbereitung mittels Solarthermie oder Heizkessel.

Er kann betrieben werden mit:

• Solarthermie.
• Gaskessel.
• Ölkessel.
• Biomassekessel.

Die vom Wärmeerzeuger kommende Wärme zirkuliert durch die innere Rohrschlange und wird an das im Behälter gespeicherte Trinkwasser übertragen.

Warmwasserdruck bis 8 bar

Der Behälter ist für einen maximalen Warmwasserdruck von 8 bar ausgelegt.

Der Primärkreis, der die Rohrschlange durchströmt, erlaubt einen maximalen Druck von 6 bar.

Mecalia weist ausdrücklich darauf hin, dass stets die entsprechenden Sicherheitsventile zu installieren sind. Die Schutzelemente müssen entsprechend den Eigenschaften des Geräts und der Anlage dimensioniert werden.

Maximale Temperatur von 90 °C

Die von Mecalia angegebene maximale Betriebstemperatur für diesen Speicher-Wärmetauscher beträgt 90 °C.

Die übliche Betriebstemperatur einer Anlage sollte entsprechend dem verwendeten Wärmeerzeuger, dem Regelungssystem und dem Warmwasserbedarf festgelegt werden.

Magnesiumanode inklusive

Der Behälter ist mit einer kathodischen Schutzanode aus Magnesium ausgestattet, die im Lieferumfang enthalten ist.

Dieses Bauteil ergänzt den Korrosionsschutz des emaillierten Behälters. Da es sich um ein Verschleißteil handelt, muss sein Zustand im Rahmen der Wartung regelmäßig überprüft und bei Bedarf ersetzt werden.

Hochwertige Polyurethan-Dämmung

Der Speicher-Wärmetauscher verwendet eingespritzten, starren Polyurethanschaum als Wärmedämmung.

Mecalia gibt an, dass das Dämmmaterial HCFC-frei ist und die Außenverkleidung aus ofenlackiertem Blech besteht.

Die Dämmung reduziert die Wärmeübertragung an die Umgebung und hilft, die Temperatur des gespeicherten Warmwassers länger zu erhalten.

Energieeffizienzklasse C

Das technische Datenblatt des DPAV/IM S1 150 weist eine Energieeffizienzklasse C aus.

Die angegebenen statischen Verluste betragen 71 W und entsprechen der Wärmeabgabe des Behälters unter den normierten Prüfbedingungen.

Vertikale Wandmontage

Der Mecalia 07932 ist speziell für eine vertikale Wandinstallation ausgelegt.

Diese Konfiguration schafft Platz auf dem Boden und ist besonders praktisch in Technikräumen, Installationsräumen und anderen Bereichen mit begrenzter Stellfläche.

Wand, Befestigungen und Montagesystem müssen geeignet sein, um das Gewicht des vollständig gefüllten Geräts sowie die von den Rohrleitungen übertragenen Lasten sicher zu tragen.

Durchmesser von 520 mm

Das 150-Liter-Modell hat einen Außendurchmesser von 520 mm.

Die Mecalia-Preisliste 2025 gibt die Handelsabmessungen mit Ø520 x 1.085 mm Höhe an, ein besonders nützlicher Wert zur vorherigen Prüfung des verfügbaren Einbauraums.

Gewicht von 70 kg

Das technische Datenblatt des Herstellers gibt ein Leergewicht von etwa 70 kg an.

Im gefüllten Zustand steigt das Gesamtgewicht deutlich an, daher ist besonders auf die Tragfähigkeit der Wand und das verwendete Befestigungssystem zu achten.

Hydraulische Anschlüsse

Das technische Schema des Herstellers kennzeichnet die erforderlichen Anschlüsse zur Integration des Speichers in die Warmwasser- und Wärmeerzeugungskreise.

• Warmwasserausgang: 1/2".
• Kaltwassereintritt: 1/2".
• Vorlauf des Primärkreises: 3/4".
• Rücklauf des Primärkreises: 3/4".
• Tauchhülse für Thermostat: im Design enthalten.
• Magnesiumanode: enthalten.

Für das Modell DPAV/IM S1 mit 150 Litern ist in der technischen Tabelle kein separater Anschluss für die Zirkulation angegeben.

Elektrischer Heizstab mit 2.000 W laut Datenblatt

Die technische Tabelle von Mecalia gibt für das Modell DPAV/IM S1 150 einen elektrischen Heizstab mit 2.000 W bei 230 V an.

Dieses System ermöglicht eine elektrische Zusatzheizung des Wassers unter den vom Hersteller vorgesehenen Bedingungen.

Technische Merkmale des Mecalia 07932

• Marke: Mecalia.
• Referenz: 07932.
• Modell: DPAV/IM S1 150.
• Typ: Speicher-Wärmetauscher für Warmwasser mit spiralförmiger Rohrschlange.
• Installation: vertikal, wandhängend.
• Nennvolumen: 150 Liter.
• Effektives Volumen: 138 Liter.
• Behältermaterial: emaillierter Stahl.
• Emaillierung: Flow-Coating bei 850 °C gemäß DIN 4753.
• Wärmetauscherfläche: 1,00 m².
• Wärmeleistung: 27,09 kW bei Prüfbedingungen 90/70 °C - 10/45 °C.
• Rohrschlangenvolumen: 4,50 Liter.
• Druckverlust der Rohrschlange: 0,31 mWS.
• Warmwasserleistung: 354 l/h unter den Prüfbedingungen des Herstellers.
• Primärdurchfluss: 733 l/h.
• Maximaler Warmwasserdruck: 8 bar.
• Maximaler Druck der Rohrschlange: 6 bar.
• Maximale Betriebstemperatur: 90 °C.
• Dämmung: eingespritzter starrer Polyurethanschaum.
• HCFC-frei: ja.
• Außenverkleidung: ofenlackiertes Blech.
• Korrosionsschutz: Magnesium-Kathodenanode.
• Magnesiumanode enthalten: ja.
• Im Datenblatt angegebener Heizstab: 2.000 W.
• Spannung des Heizstabs: 230 V.
• Warmwasserausgang: 1/2".
• Kaltwassereintritt: 1/2".
• Vorlauf des Primärkreises: 3/4".
• Rücklauf des Primärkreises: 3/4".
• Durchmesser: 520 mm.
• Aktuelle Bauhöhe: 1.085 mm.
• Leergewicht: 70 kg.
• Energieeffizienzklasse: C.
• Statische Verluste: 71 W.
• Anwendung: Erzeugung und Speicherung von Warmwasser.
• Vorgesehene Wärmequellen: Solarenergie oder Gas-, Öl- oder Biomassekessel.

Kompakter Speicher-Wärmetauscher für Warmwasser mit Solarenergie oder Heizkessel

Der Mecalia DPAV/IM S1 150 kombiniert 150 Liter Nennvolumen mit einer spiralförmigen Rohrschlange von 1 m² und einer vertikalen Wandmontage und bietet damit eine besonders praktische Lösung zur Erzeugung und Speicherung von Warmwasser, ohne Bodenfläche zu beanspruchen.

Sein emaillierter Stahlbehälter, die Magnesiumanode, die Polyurethan-Dämmung, der Warmwasserdruck von 8 bar und die maximale Temperatur von 90 °C ermöglichen die Integration in private und gewerbliche Anlagen, die mit Solarthermie oder Heizkessel betrieben werden.

Dank 138 Litern effektivem Volumen, 354 l/h Produktionsleistung unter den Prüfbedingungen des Herstellers und einem Format von Ø520 mm eignet er sich besonders für Anlagen, die eine wandhängende Lösung mit mittlerer Kapazität und internem Wärmetauscher benötigen.
