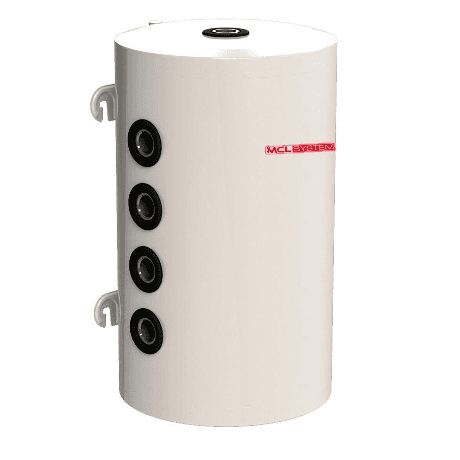

Wand-Trägheitsspeicher Mecalia DPAC/DI/MCL 100 Liter

Der wandmontierte Pufferspeicher Mecalia DPAC/DI/MCL mit 100 Litern, Referenz 12508, ist dafür ausgelegt, kaltes oder warmes Wasser aus dem Primärkreislauf von Heizungs- und Klimaanlagen zu speichern. Er besteht aus Kohlenstoffstahl, arbeitet mit einem maximalen Druck von 6 bar und einer Temperatur von bis zu 90 °C und ist eine besonders geeignete Lösung für Anlagen mit Wärmepumpe, Heizkessel, Solarenergie oder Kaltwassererzeugern.

Seine Hauptfunktion besteht darin, dem hydraulischen Kreislauf Volumen und thermische Trägheit zu verleihen, den Betrieb des Wärmeerzeugers zu stabilisieren und thermische Energie vorübergehend zu speichern. Das 100-Liter-Modell verfügt über ein kompaktes Format von Ø440 mm und ist für die vertikale Wandmontage ausgelegt, obwohl die Mini-Serie gemäß den Angaben des Herstellers auch eine vertikale Aufstellung auf dem Boden zulässt.

100-Liter-Pufferspeicher für Heizung und Klimatisierung

Der Mecalia DPAC/DI/MCL 100 gehört zur kompakten Pufferspeicher-Serie des Herstellers, die in Kapazitäten zwischen 30 und 100 Litern erhältlich ist.

Er ist für den Betrieb mit Wasser aus dem Primärkreislauf in Systemen vorgesehen, in denen es sinnvoll ist, das verfügbare Wasservolumen zu erhöhen, Energie vorübergehend zu speichern oder die Wärme- bzw. Kälteerzeugung teilweise vom Verbrauch der Anlage zu entkoppeln.

Er kann sowohl mit Warm- als auch mit Kaltwasser eingesetzt werden und eignet sich daher für Anlagen mit:

• Luft/Wasser-Wärmepumpen und Wärmepumpen.
• Heizkesseln.
• Heizung über Heizkörper oder Fußbodenheizung.
• Klimaanlagen.
• Wasserkühlern.
• Solarthermieanlagen.

Nicht für Trinkwarmwasser geeignet

Der Hersteller weist ausdrücklich darauf hin, dass dieser Pufferspeicher nicht für Trinkwarmwasser (ACS) geeignet ist.

Er ist ausschließlich für den Einsatz in einem geschlossenen hydraulischen Kreislauf für Heizung oder Klimatisierung konzipiert. Aus diesem Grund darf er nicht als Trinkwasserspeicher oder als Speicher für Warmwasser für den menschlichen Verbrauch verwendet werden.

Aus Kohlenstoffstahl gefertigt

Der Speicher ist aus Kohlenstoffstahl gefertigt, einem Material, das für geschlossene Primärkreisläufe thermischer Anlagen geeignet ist.

Da er für den technischen Kreislauf und nicht für Trinkwasser bestimmt ist, verfügt er nicht über die für ACS-Speicher typische Innenemaillierung.

Betriebsdruck von 6 bar

Die kompakte DPAC/DI/MCL-Serie von 30 bis 100 Litern ist für einen maximalen Druck von 6 bar ausgelegt.

Dieser Betriebsdruck ermöglicht die Integration in zahlreiche private und gewerbliche Heizungs- und Klimaanlagen. Das System muss stets mit den entsprechenden Sicherheitsventilen und Sicherheitselementen ausgestattet sein, die entsprechend den Eigenschaften der Anlage dimensioniert sind.

Maximale Betriebstemperatur von 90 °C

Der Mecalia DPAC/DI/MCL ist für eine maximale Betriebstemperatur von 90 °C zugelassen.

Dieser breite Temperaturbereich ermöglicht den Einsatz des Speichers sowohl in Heizungsanlagen als auch in hydraulischen Kühlsystemen, stets innerhalb der von Mecalia und den übrigen Komponenten des Kreislaufs festgelegten Grenzen.

Ideal für Anlagen mit Wärmepumpe

Pufferspeicher sind besonders häufig in Luft/Wasser-Wärmepumpen- und Wärmepumpenanlagen anzutreffen, da sie das Wasservolumen im Kreislauf erhöhen.

Die Integration eines korrekt dimensionierten Puffervolumens kann dazu beitragen, Start-Stopp-Zyklen des Wärmeerzeugers zu reduzieren, den hydraulischen Volumenstrom zu stabilisieren und eine temporäre thermische Reserve bereitzustellen.

Die endgültige Auslegung des Speichers muss anhand der Leistung der Wärmepumpe, des vorhandenen Wasservolumens, der vom Hersteller des Wärmeerzeugers geforderten Mindestdurchflussmengen und der konkreten Eigenschaften der Anlage erfolgen.

Geeignet für Heiz- und Kühlkreisläufe

Der Speicher kann kaltes oder warmes Wasser aus dem Primärkreislauf aufnehmen und ist daher nicht nur auf Heizungsanwendungen beschränkt.

Er kann auch in Klimaanlagen mit Kaltwassersatz oder reversibler Wärmepumpe eingesetzt werden, um dem Kreislauf bei Kühlbetrieb thermische Trägheit zu verleihen.

Wärmedämmung aus starrem Polyurethanschaum

Der Speicher verfügt über eine Dämmung aus eingespritztem, starrem Polyurethanschaum, die den unerwünschten Wärmeaustausch zwischen dem gespeicherten Wasser und der Umgebung reduziert.

Die von Mecalia verwendete Dämmung ist HCFC-frei.

In dieser kompakten Serie verwendet der Hersteller außerdem eine Außenverkleidung aus ofenlackiertem Blech, die den Dämmstoff mechanisch schützt und eine für technische Inneninstallationen geeignete Oberfläche bietet.

Vertikale Wandmontage

Die Referenz 12508 ist von Mecalia innerhalb der Modelle für Wandmontage der DPAC/DI/MCL-Serie eingeordnet.

Sein geringer Durchmesser von 440 mm erleichtert die Platzierung in Technikräumen und anderen Bereichen, in denen die belegte Fläche der hydraulischen Komponenten begrenzt werden soll.

Die aktuelle Herstellerpreisliste weist für diese Referenz folgende Handelsmaße aus:

• Durchmesser: 440 mm.
• Höhe: 913 mm.

Gewindehydraulikanschlüsse 1½"

Das Maßblatt des DPAC/DI/MCL 100 zeigt verschiedene Anschlüsse, die vertikal auf beiden Seiten des Speichers angeordnet sind, um die hydraulische Integration zu erleichtern.

Beim 100-Liter-Modell sind die im technischen Schema angegebenen Anschlüsse 1½"-Innengewinde.

Das Design bietet spezifische Anschlusspunkte für:

• Anschlüsse zur Anlage.
• Anschlüsse zum Wärmeerzeuger oder Heizkessel.
• Entlüftung oder Fühlerinstallation.
• Entleerung des Speichers.

Die Anordnung mehrerer Anschlüsse auf unterschiedlichen Höhen bietet Flexibilität, um das hydraulische Schema an die Anforderungen jeder Anlage anzupassen.

Anschlüsse für Anlage und Wärmeerzeuger

Laut dem technischen Schema von Mecalia verfügt der Speicher über mehrere Anschlüsse, die speziell als Anschlüsse zur Anlage und Anschlüsse zum Heizkessel gekennzeichnet sind.

Diese Konfiguration erleichtert den Einsatz als Pufferelement zwischen dem Wärmeerzeuger und dem Verteilkreis.

Die konkrete Auswahl der zu verwendenden Anschlüsse hängt vom hydraulischen Schema, den Volumenströmen und den Empfehlungen des Herstellers des Wärmeerzeugers ab.

Oberer Anschluss für Entlüftung oder Fühler

Der obere Bereich verfügt über einen Anschluss für Entlüftung oder die Installation eines Fühlers.

Dieser Anschluss kann die Ableitung von in der oberen Zone des Speichers angesammelter Luft erleichtern oder die Platzierung eines kompatiblen Messelements gemäß dem Anlagendesign ermöglichen.

Unterer Anschluss zur Entleerung

Im unteren Bereich befindet sich ein für die Entleerung vorgesehener Anschluss, der Wartungs- und Entleerungsarbeiten am Kreislauf erleichtert, wenn dies erforderlich ist.

Gewicht von 29 kg

Der Mecalia DPAC/DI/MCL 100 hat ein ungefähres Leergewicht von 29 kg.

Es ist zu beachten, dass das System im gefüllten Zustand sein Gewicht erheblich erhöht. Die Wandbefestigung und die tragende Konstruktion müssen so dimensioniert sein, dass sie das Gesamtgewicht des gefüllten Speichers und die durch die angeschlossenen Rohrleitungen entstehenden Lasten sicher tragen können.

Hilft, den Anlagenbetrieb zu stabilisieren

Die Integration eines Pufferspeichers erhöht das im Kreislauf verfügbare Wasservolumen. Diese thermische Reserve hilft, schnelle Temperaturschwankungen zu glätten und kann die Häufigkeit reduzieren, mit der der Wärmeerzeuger starten und stoppen muss.

In Anlagen mit mehreren Kreisen oder variablen Lasten kann das zusätzliche Volumen auch zu stabileren hydraulischen Bedingungen beitragen.

Die genaue Funktion und das Anschlusskonzept müssen bei der Anlagenplanung festgelegt werden, da ein Pufferspeicher je nach Wärmeerzeuger, Verbrauchern und Regelungssystem auf unterschiedliche Weise eingesetzt werden kann.

Technische Merkmale des Mecalia 12508

• Marke: Mecalia.
• Referenz: 12508.
• Modell: DPAC/DI/MCL 100.
• Typ: Pufferspeicher.
• Kapazität: 100 Liter.
• Anwendung: Heizung und Klimatisierung.
• Medium: kaltes oder warmes Wasser aus dem Primärkreislauf.
• Für Trinkwarmwasser geeignet: nein.
• Kreislauftyp: geschlossen.
• Material: Kohlenstoffstahl.
• Installation: vertikale Wandmontage.
• Maximaler Betriebsdruck: 6 bar.
• Maximale Betriebstemperatur: 90 °C.
• Anschlüsse: Innengewinde.
• Anschlussmaß des 100-L-Modells: 1½".
• Anschluss für Entlüftung/Fühler: ja.
• Anschluss für Entleerung: ja.
• Anschlüsse zur Anlage: ja.
• Anschlüsse zum Wärmeerzeuger/Heizkessel: ja.
• Dämmung: eingespritzter starrer Polyurethanschaum.
• HCFC-freie Dämmung: ja.
• Außenverkleidung: ofenlackiertes Blech.
• Durchmesser: 440 mm.
• Aktuelle Handelshöhe: 913 mm.
• Gewicht: ca. 29 kg.
• Kompatibel mit Wärmepumpe: ja.
• Kompatibel mit Heizkessel: ja.
• Kompatibel mit Solarenergie: ja.
• Für Kühlbetrieb nutzbar: ja.

Kompakter Pufferspeicher für Wärmepumpe und Klimatisierung

Der Mecalia DPAC/DI/MCL 100 bietet 100 zusätzliche Liter hydraulisches Volumen in einem kompakten, wandmontierten Format und ist damit eine besonders nützliche Lösung für Luft/Wasser-Wärmepumpen-, Heizungs- und Kühlsysteme, bei denen die thermische Trägheit des Kreislaufs erhöht werden muss.

Seine Konstruktion aus Kohlenstoffstahl, der maximale Druck von 6 bar, die Betriebstemperatur von bis zu 90 °C, die Polyurethan-Dämmung und die mehreren 1½"-Anschlüsse erleichtern die Integration in verschiedene professionelle hydraulische Systeme.

Da er ausschließlich für Wasser aus dem Primärkreislauf bestimmt ist, muss er stets in einem geschlossenen Kreislauf und nicht als Speicher für Trinkwarmwasser verwendet werden.
