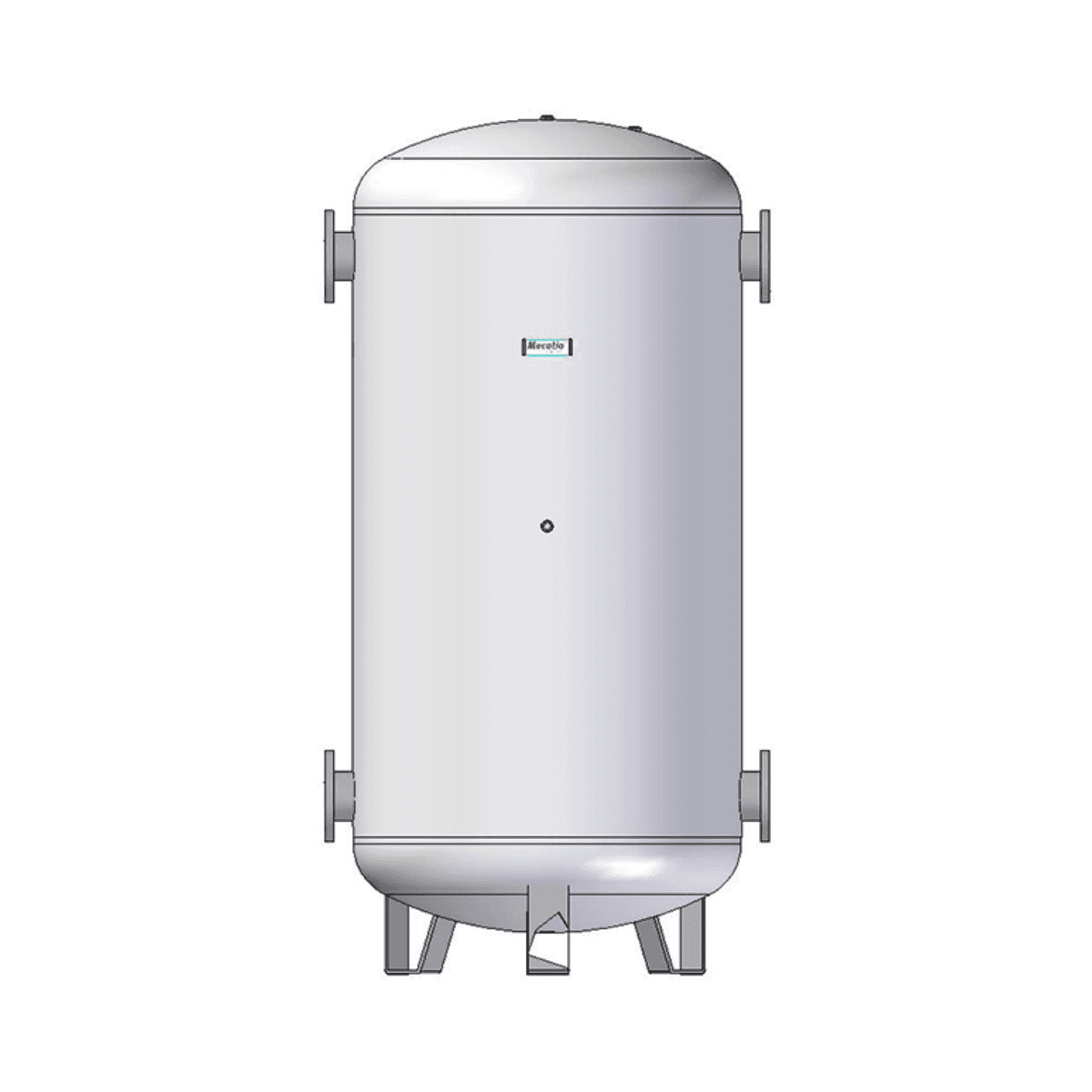

Edelstahl-Trägheitstank Mecalia DPI/DI mit 100 Litern

Der Mecalia DPI/DI Pufferspeicher mit 100 Litern, Referenz 02704, ist dafür ausgelegt, kaltes oder warmes Wasser aus dem Primärkreislauf in Heizungs- und Klimaanlagen zu speichern. Er besteht aus Edelstahl AISI 304, verfügt über eine Wärmedämmung und ist für die vertikale Bodenaufstellung konzipiert.

Mit einem maximalen Betriebsdruck von 6 bar und einem Temperaturbereich von -10 bis 90 Grad Celsius ermöglicht dieser Speicher eine Erhöhung des im Kreislauf verfügbaren Wasservolumens und trägt zu einem stabileren Betrieb von Systemen mit Wärmepumpe, Heizkessel, Solarenergie oder Kaltwassererzeugern bei.

100-Liter-Pufferspeicher für Heizung und Klimatisierung

Der Mecalia DPI/DI 100 fungiert als Speichervolumen innerhalb des Primärkreislaufs der Anlage. Seine Funktion besteht darin, thermische Energie in Form von warmem oder kaltem Wasser zu speichern und eine Reserve bereitzustellen, die bei Bedarf genutzt werden kann.

Der Einsatz eines Pufferspeichers kann dazu beitragen, das verfügbare hydraulische Volumen zu erhöhen und den Betrieb der Anlage zu stabilisieren, insbesondere in Klima- und Heizsystemen, die mit Erzeugern wie Wärmepumpen, Heizkesseln oder Solarsystemen arbeiten.

Aus Edelstahl AISI 304 gefertigt

Der Speicherbehälter ist aus Edelstahl AISI 304 gefertigt und bietet eine robuste Konstruktion für den Einsatz mit Wasser im Primärkreislauf.

Mecalia gibt dieses Modell ausschließlich für den Betrieb in geschlossenen Kreisläufen an. Der Speicher ist nicht für die direkte Speicherung von Trinkwarmwasser ausgelegt und darf daher nur innerhalb der vom Hersteller angegebenen hydraulischen Anwendungen verwendet werden.

Geeignet für kaltes und warmes Wasser

Der Speicher kann sowohl mit warmem als auch mit kaltem Wasser aus dem Primärkreislauf verwendet werden. Seine Betriebstemperatur liegt zwischen -10 und 90 Grad Celsius, wodurch er sich in verschiedene Heiz- und Kühlkonfigurationen integrieren lässt.

Zu den von Mecalia angegebenen Anwendungen gehören Klimaanlagen mit Wasserkühler, Solarenergiesysteme, Wärmepumpen und Heizkessel.

Betriebsdruck von 6 bar

Der Mecalia DPI/DI 100 ist für einen maximalen Druck von 6 bar ausgelegt. Die Anlage muss stets über die geeigneten hydraulischen Schutzeinrichtungen verfügen, und Mecalia weist ausdrücklich auf die Notwendigkeit hin, Sicherheitsventile zu installieren.

Druck, Temperatur und hydraulische Konfiguration der Anlage müssen innerhalb der vom Hersteller festgelegten Grenzwerte bleiben.

Wärmedämmung aus Polyurethan

Der Speicher verfügt über eine Wärmedämmung aus eingespritztem Polyurethan-Hartschaum mit einer angegebenen Wärmeleitfähigkeit von 0,022 Watt pro Meter und Grad Celsius und einer Dichte zwischen 45 und 50 Kilogramm pro Kubikmeter.

Der verwendete Schaum ist HCFC-frei und reduziert den Wärmeaustausch zwischen dem gespeicherten Wasser und der Umgebung, wodurch die Temperatur des Kreislaufs länger erhalten bleibt.

Die Außenverkleidung besteht je nach Speicherkapazität aus PVC- oder halbstarrem Polyester-Mantel.

Vertikale Bodenaufstellung

Der DPI/DI 100 ist für eine vertikale, bodenstehende Installation ausgelegt. Der Speicher verfügt im unteren Bereich über Füße, die für einen stabilen Stand sorgen und das Gehäuse von der Aufstellfläche abheben.

Sein vertikales Format ermöglicht es, die 100 Liter Kapazität auf einer kleinen Grundfläche unterzubringen, was die Integration in Technikräume und Bereiche für Heizungs- und Klimaanlagen erleichtert.

Vier Hauptanschlüsse mit Gewinde

Die DPI/DI-Speicher bis 500 Liter verfügen über vier Hauptanschlüsse mit Innengewinde. Beim 100-Liter-Modell betragen die Hauptanschlüsse für Heiz- und Kühlkreisläufe 1 1/2 Zoll.

Diese Anschlüsse ermöglichen es, den Speicher als Pufferelement und hydraulische Schnittstelle zwischen dem Erzeuger und den Verbraucherkreisen zu konfigurieren.

Anschlüsse des Mecalia DPI/DI 100

• Entlüftung: 1/2-Zoll-Anschluss.
• Sicherheitsventil: 1/2-Zoll-Anschluss.
• Ausgang zum Heizkreis: 1 1/2-Zoll-Anschluss.
• Ausgang zum Kühlkreis: 1 1/2-Zoll-Anschluss.
• Entleerung: 3/4-Zoll-Anschluss.
• Eingang von der Kältemaschine oder Rücklauf zum Heizkessel: 1 1/2-Zoll-Anschluss.
• Thermometeranschluss: 1/2-Zoll-Anschluss.
• Eingang vom Heizkessel oder Rücklauf zur Kältemaschine: 1 1/2-Zoll-Anschluss.

Für verschiedene hydraulische Konfigurationen vorbereitet

Die Anordnung der Anschlüsse ermöglicht den Einsatz des Speichers mit Geräten zur Erzeugung von Wärme oder Kälte. Mecalia kennzeichnet spezielle Anschlüsse für Eingang vom Heizkessel, Rücklauf zum Heizkessel, Eingang von der Kältemaschine, Rücklauf zur Kältemaschine und Ausgänge zu den Verbraucherkreisen.

Außerdem verfügt er über separate Anschlüsse für Entlüftung, Entleerung, Sicherheitsventil und Thermometer, was die Integration der erforderlichen Hilfselemente in die Anlage erleichtert.

Kompakte Abmessungen für 100 Liter Fassungsvermögen

Das Modell DPI/DI 100 hat einen Außendurchmesser von ca. 520 Millimetern und eine Gesamthöhe von 963 Millimetern.

Der zylindrische Korpus weist eine angegebene nutzbare Höhe von 600 Millimetern auf, und das Gesamtgewicht beträgt ca. 26 Kilogramm.

Diese Abmessungen erleichtern die Planung des benötigten Platzes im Technikraum und sollten berücksichtigt werden, um einen ausreichenden Zugang bei Installation und Wartung zu gewährleisten.

Anwendungen mit Wärmepumpe und Aerothermie

Zu den von Mecalia angegebenen Anwendungen gehört das Heizen oder Kühlen mittels Wärmepumpe. Daher kann der DPI/DI 100 als Pufferspeicher in kompatiblen Aerothermie-Anlagen integriert werden, die eine Erhöhung des Wasservolumens im Primärkreislauf erfordern.

Die Auslegung des Speichers muss entsprechend den hydraulischen Anforderungen des Systems und den Vorgaben des Herstellers der Wärmepumpe oder des installierten Erzeugers erfolgen.

Einsatz mit Heizkesseln, Solarenergie und Kältemaschinen

Neben Wärmepumpen sieht Mecalia die Verwendung der DPI/DI-Reihe mit Heizkesseln, Solarenergiesystemen und Wasserkühlern vor.

Der Speicher kann als thermischer Energiespeicher dienen, um die Erzeugung des Generators an den Bedarf des Kreislaufs anzupassen, sowohl in Heiz- als auch in Kühlanwendungen.

Technische Merkmale des Mecalia DPI/DI 100

• Marke: Mecalia.
• Referenz: 02704.
• Modell: DPI/DI 100.
• Produkttyp: Pufferspeicher.
• Kapazität: 100 Liter.
• Material: Edelstahl AISI 304.
• Anwendung: kaltes oder warmes Wasser im Primärkreislauf.
• Einsatzbereich: Heizung und Klimatisierung.
• Betrieb: geschlossener Kreislauf.
• Geeignet für Trinkwarmwasser: nein.
• Maximaler Betriebsdruck: 6 bar.
• Betriebstemperatur: zwischen -10 und 90 Grad Celsius.
• Installation: vertikal, bodenstehend.
• Außendurchmesser: 520 Millimeter.
• Gesamthöhe: 963 Millimeter.
• Vom Hersteller angegebene Körperhöhe: 600 Millimeter.
• Gewicht: ca. 26 Kilogramm.
• Hauptanschlüsse: Innengewinde 1 1/2 Zoll.
• Entlüftungsanschluss: 1/2 Zoll.
• Anschluss für Sicherheitsventil: 1/2 Zoll.
• Entleerungsanschluss: 3/4 Zoll.
• Thermometeranschluss: 1/2 Zoll.
• Dämmung: eingespritzter Polyurethan-Hartschaum.
• Wärmeleitfähigkeit der Dämmung: 0,022 Watt pro Meter und Grad Celsius.
• Dichte der Dämmung: zwischen 45 und 50 Kilogramm pro Kubikmeter.
• HCFC-freie Dämmung: ja.
• Kompatible Wärmeerzeuger: Wärmepumpe, Heizkessel, Solarenergie und Wasserkühler.

Edelstahl-Pufferspeicher zur Stabilisierung des Primärkreislaufs

Der Mecalia DPI/DI 100 bietet ein Fassungsvermögen von 100 Litern in einem Speicher aus Edelstahl AISI 304, der sowohl mit warmem als auch mit kaltem Wasser betrieben werden kann. Seine Wärmedämmung, der Betriebsdruck von 6 bar und die vielfältigen Anschlüsse ermöglichen die Integration in eine breite Palette von Heizungs- und Klimasystemen.

Seine Kompatibilität mit Wärmepumpen, Heizkesseln, Solarenergie und Kältemaschinen macht ihn besonders nützlich als Speichervolumen in Anlagen, in denen eine höhere thermische Trägheit und ein stabilerer hydraulischer Betrieb erforderlich sind, stets innerhalb eines geschlossenen Kreislaufs und ohne direkte Nutzung für Trinkwarmwasser.
