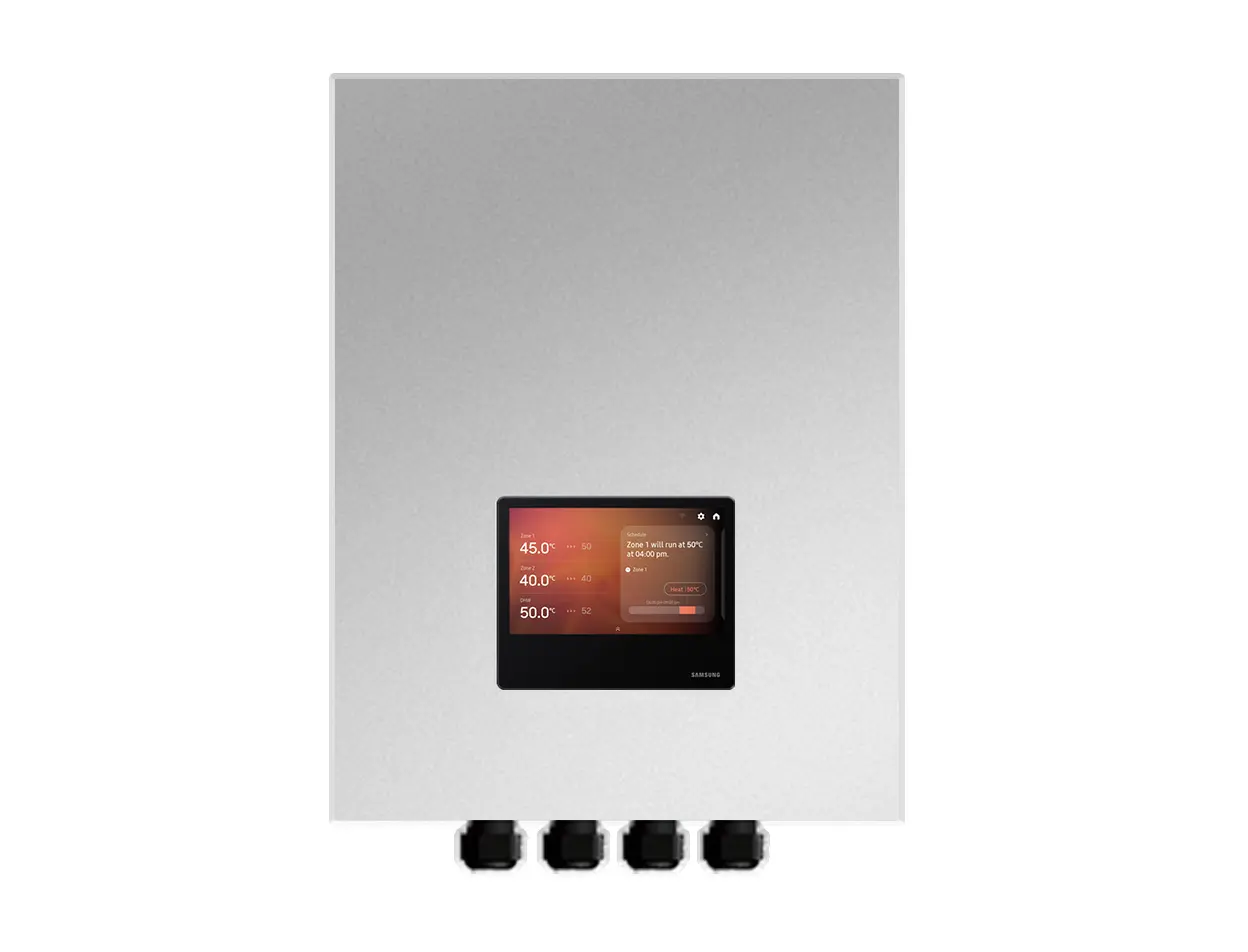

Kaskadenregler Samsung MCM-D3E0N

Der Kaskadenregler Samsung MCM-D3E0N ist dafür ausgelegt, Anlagen mit mehreren Luft-Wasser-Wärmepumpen Samsung EHS Mono über ein einziges Steuerungssystem zu verwalten. Er ermöglicht den Anschluss von 2 bis 8 Außengeräten und erreicht eine Gesamtleistung von bis zu 128 kW. Damit bietet er eine Lösung, die sich besonders für Mehrfamilienhäuser, Gewerbegebäude, Gemeinschaftsanlagen und Projekte mit hohem Bedarf an Heizung, Kühlung und Warmwasser eignet.

Der Regler verteilt den Wärmebedarf automatisch auf die angeschlossenen Wärmepumpen und nimmt dabei jeweils nur die Anzahl an Geräten in Betrieb, die im jeweiligen Moment erforderlich ist. Außerdem verfügt er über ein 7-Zoll-AI-Home-Touchdisplay, WLAN-Konnektivität, Integration in Samsung SmartThings, Energieüberwachung und die Steuerung von bis zu zwei Heizkreisen.

Kaskadensteuerung für bis zu 8 Samsung EHS-Wärmepumpen

Die Hauptfunktion des Samsung MCM-D3E0N besteht darin, mehrere EHS-Mono-Außengeräte so zu koordinieren, dass sie als eine einzige thermische Anlage arbeiten.

Das System unterstützt maximal 8 an einen Regler angeschlossene Wärmepumpen. Samsung sieht Anlagen mit Geräten gleicher Leistung sowie auch Kombinationen unterschiedlicher Leistungsstufen vor, sofern sie zum selben kompatiblen Produkttyp gehören.

Mit acht 16-kW-Geräten kann die Anlage eine Gesamtleistung von bis zu 128 kW erreichen und ermöglicht so den Einsatz der Samsung-Wärmepumpentechnologie in Projekten mit deutlich höherem Wärmebedarf als bei einer einzelnen Wohnungsanlage.

Automatische Steuerung nach Wärmebedarf

Der Regler analysiert kontinuierlich den Heiz-, Kühl- und Warmwasserbedarf der Anlage und passt die Anzahl der aktiv betriebenen Wärmepumpen entsprechend an.

Steigt der Bedarf, kann das System schrittweise weitere Geräte in den Betrieb einbinden. Sinkt er, reduziert es die Anzahl der aktiven Wärmepumpen, um unnötigen Betrieb zu vermeiden.

Diese Strategie ermöglicht einen an den tatsächlichen Bedarf des Gebäudes angepassten Betrieb und eine effizientere Nutzung einer Anlage mit mehreren Wärmepumpen.

Ausgleich der Betriebsstunden

Der Samsung MCM-D3E0N steuert außerdem die Verteilung der Betriebsstunden auf die Außengeräte.

Zur Ausbalancierung der Nutzung kann der Regler vorrangig das Gerät mit den wenigsten Betriebsstunden starten und das mit der längsten Laufzeit stoppen.

Diese Logik sorgt dafür, dass die Arbeit auf die verschiedenen Wärmepumpen der Kaskade verteilt wird, anstatt immer dieselben Geräte laufen zu lassen.

Kontinuierlicher Betrieb bei Störungen eines Geräts

Eine Kaskadenanlage bietet zudem eine höhere Betriebssicherheit. Wenn eine der Wärmepumpen eine Störung aufweist, kann das System das betroffene Gerät erkennen und mit den übrigen verfügbaren Geräten weiterarbeiten.

Auf diese Weise führt ein einzelner Defekt nicht zwangsläufig zum vollständigen Stillstand der gesamten thermischen Anlage – ein besonders wichtiger Vorteil in Gebäuden mit dauerhaftem Heiz- oder Warmwasserbedarf.

Heizen, Kühlen und Warmwasserbereitung

Der Kaskadenregler ist für die Steuerung verschiedener thermischer Anforderungen innerhalb einer Samsung-EHS-Anlage ausgelegt:

• Heizung.
• Kühlung.
• Warmwasserbereitung (WW).
• Steuerung von zwei Heizkreisen.

Damit lässt sich dasselbe Steuerungssystem in Projekten einsetzen, die Klimatisierung und Warmwasserbereitung über mehrere Luft-Wasser-Wärmepumpen kombinieren.

Steuerung von zwei Heizkreisen

Der MCM-D3E0N unterstützt die Verwaltung von zwei unabhängigen Zonen und erleichtert damit die Umsetzung von Anlagen mit unterschiedlichen hydraulischen Kreisen oder Temperaturanforderungen.

Der Regler kann Umwälzpumpen und Mischventile ansteuern, um den hydraulischen Betrieb der Anlage gemäß dem geplanten Schema zu koordinieren.

Diese Möglichkeit ist besonders nützlich in Systemen, die beispielsweise Fußbodenheizung mit anderen Wärmeabgabesystemen kombinieren oder Gebäudebereiche mit unterschiedlichen Betriebsbedingungen versorgen.

7-Zoll-AI-Home-Touchdisplay

Der Regler verfügt über ein 7-Zoll-AI-Home-Touchdisplay, das eine grafische Benutzeroberfläche zur Verwaltung und Überwachung der Anlage bietet.

Über das Display lassen sich Betriebsdaten, Temperaturen, Betriebsarten, Zeitprogramme und verschiedene systembezogene Parameter der EHS-Anlage abrufen.

Die Oberfläche ermöglicht die zentrale Steuerung einer Anlage, die aus mehreren Wärmepumpen und unterschiedlichen hydraulischen Kreisen bestehen kann.

Integriertes WLAN und Samsung SmartThings

Der MCM-D3E0N verfügt über WLAN-Konnektivität und kann in das Samsung SmartThings-Ökosystem integriert werden.

Mit einem Samsung-Konto und einer kompatiblen WLAN-Verbindung kann der Nutzer die Anlage in SmartThings registrieren und vernetzte Funktionen zur Überwachung und Steuerung nutzen.

Samsung gibt für den Regler die Verwendung von 2,4-GHz-WLAN-Netzwerken an.

Energieverbrauchsüberwachung

Das System ermöglicht die Anzeige von Informationen zum Energieverbrauch der Anlage und der angeschlossenen Außengeräte.

Die Überwachung erleichtert die Analyse des Kaskadenbetriebs und zeigt, wie sich der Bedarf auf die verschiedenen Wärmepumpen verteilt.

Über die SmartThings-Anbindung können zudem energiebezogene Anzeige- und Konfigurationsfunktionen genutzt werden, sofern sie mit der Anlage kompatibel sind.

Zeitprogrammierung

Der Regler ermöglicht die Einrichtung von Betriebszeitplänen, um das System an die Zeitfenster und den Wärmebedarf des Gebäudes anzupassen.

Es lassen sich Betriebszeiten und Sollwerte definieren, um den unnötigen Einsatz der Klimatisierung zu reduzieren, wenn bestimmte Bereiche oder Anlagen keinen Betrieb benötigen.

Abwesenheitsmodus

Zu den Funktionen gehört auch der Abwesenheitsmodus, der entwickelt wurde, um die Heizung während längerer Abwesenheit auf einer reduzierten Temperatur zu halten.

Diese Funktion ist nützlich, um Mindestbedingungen im Gebäude aufrechtzuerhalten, ohne die Anlage mit denselben Komfortparametern wie bei normaler Belegung zu betreiben.

Leiser Betrieb

Das System verfügt außerdem über einen Leisemodus, mit dem sich der Betrieb der Wärmepumpen anpassen lässt, wenn die Geräuschentwicklung der Anlage reduziert werden soll.

Die Verfügbarkeit und das Verhalten hängen von den angeschlossenen EHS-Außengeräten und der bei der Inbetriebnahme vorgenommenen Konfiguration ab.

Steuerung von PV-Erzeugung und Smart Grid

Der Regler bietet Funktionen im Zusammenhang mit PV Ready und Smart Grid Ready und ermöglicht die Einbindung der Wärmeerzeugung in Energiemanagementstrategien des Gebäudes.

In korrekt konfigurierten Anlagen kann die Verfügbarkeit von Photovoltaikstrom oder bestimmte externe Signale genutzt werden, um den Betrieb der Wärmepumpe anzupassen und die verfügbare Energie effizienter zu nutzen.

Steuerung von Pumpen, Ventilen und Zusatzkomponenten

Neben der Steuerung der Außengeräte ist der MCM-D3E0N darauf vorbereitet, verschiedene hydraulische und zusätzliche Komponenten einer EHS-Anlage anzusteuern.

Je nach Konfiguration kann er Steuerungen oder Steuersignale für folgende Elemente bereitstellen:

• Primärpumpen.
• Sekundärpumpen.
• Zonenpumpen.
• 2-Wege- und 3-Wege-Ventile.
• Mischventile.
• Zusatzheizstab für die Heizung.
• Zusatzheizstab für Warmwasser.
• Zusatzkessel.
• Temperatursensoren.

Die konkrete Konfiguration hängt vom hydraulischen Aufbau des Projekts ab und muss gemäß den von Samsung vorgegebenen Schemata und Parametern erfolgen.

Inklusive Temperatursensoren

Der Regler wird mit Sensoren geliefert, die zur Überwachung verschiedener Temperaturen der hydraulischen Anlage dienen.

Die Samsung-Dokumentation sieht Sensoren für Parameter wie Speichertemperatur, Wasser-Ein- und -Austritt sowie verschiedene Kontrollpunkte vor, die für den korrekten Betrieb des Kaskadensystems erforderlich sind.

Kompatibilität mit Samsung EHS Mono

Der MCM-D3E0N wurde speziell für Samsung EHS Mono-Wärmepumpensysteme entwickelt.

Samsung sieht den Einsatz mit verschiedenen kompatiblen Produktfamilien vor, darunter:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 mit integrierter Pumpe.

Die innerhalb einer Kaskade angeschlossenen Geräte müssen zum gleichen Produkttyp gehören. Unterschiedliche, nicht kompatible Produktfamilien dürfen nicht innerhalb derselben Kaskade gemischt werden.

Es ist jedoch möglich, unterschiedliche Leistungsgrößen innerhalb derselben kompatiblen Familie zu kombinieren, zum Beispiel Geräte mit verschiedenen Leistungen aus der Mono-R290-Reihe.

Control Kit MIM-E03GN je nach Außengerät

Bei bestimmten EHS-Mono-Konfigurationen ist es erforderlich, an jedem Außengerät ein Samsung Control Kit MIM-E03GN zu installieren, um die Kommunikation und Steuerung der Kaskade zu ermöglichen.

Samsung gibt an, dass die Modelle EHS Mono R290 mit integrierter Pumpe in der Kaskadenlösung ohne MIM-E03GN betrieben werden können, während andere kompatible Produktfamilien das entsprechende Steuerkit benötigen.

Die Notwendigkeit des Zubehörs muss immer anhand der genauen Referenz der für das Projekt ausgewählten Wärmepumpen geprüft werden.

Einphasige Stromversorgung

Der Regler arbeitet mit einer Stromversorgung von 220-240 V bei 50 Hz.

Der elektrische Anschluss, die Schutzmaßnahmen und die Verkabelung müssen gemäß dem Samsung-Installationshandbuch und den geltenden Vorschriften ausgelegt und ausgeführt werden.

Abmessungen des Samsung MCM-D3E0N

Der Regler hat Nettoabmessungen von 380 mm Breite, 480 mm Höhe und 150 mm Tiefe.

Samsung gibt derzeit ein Nettogewicht von 7,3 kg an. Die Verpackungsabmessungen betragen 445 x 605 x 250 mm, bei einem Bruttogewicht von etwa 11,4 kg.

Technische Merkmale des Samsung MCM-D3E0N

• Marke: Samsung.
• Referenz: MCM-D3E0N.
• Typ: Kaskadenregler für Luft-Wasser-Wärmepumpen.
• Kompatible Serie: Samsung EHS Mono.
• Anzahl der Außengeräte: 2 bis 8.
• Maximale Systemleistung: bis zu 128 kW.
• Heizung: ja.
• Kühlung: ja.
• Warmwasserbereitung: ja.
• Steuerung von zwei Zonen: ja.
• Automatische Verwaltung von Kaskadengeräten: ja.
• Ausgleich der Betriebsstunden: ja.
• Teilbetrieb bei Ausfall eines Geräts: ja, je nach Systemkonfiguration.
• Display: AI Home Touch.
• Displaygröße: 7 Zoll.
• Integriertes WLAN: ja.
• SmartThings: kompatibel.
• WLAN-Netzwerk: 2,4 GHz.
• Energieüberwachung: ja.
• Programmierung: ja.
• Abwesenheitsmodus: ja.
• Leisemodus: ja.
• PV Ready: ja.
• Smart Grid Ready: ja.
• Steuerung von Hydraulikpumpen: ja, je nach Konfiguration.
• Ventilsteuerung: ja, je nach Konfiguration.
• Steuerung von Zusatzheizungen: ja.
• Steuerung eines Zusatzkessels: je nach Konfiguration verfügbar.
• Stromversorgung: 220-240 V / 50 Hz.
• Nettoabmessungen: 380 x 480 x 150 mm.
• Nettogewicht: 7,3 kg.
• Verpackungsabmessungen: 445 x 605 x 250 mm.
• Bruttogewicht: 11,4 kg.
• Farbe: satiniertes Grau.

Zentrale Steuerung für leistungsstarke EHS-Anlagen

Der Samsung MCM-D3E0N erweitert die Möglichkeiten der EHS-Mono-Wärmepumpen über eine Einzelanlage hinaus und koordiniert bis zu acht Geräte als ein einziges thermisches Erzeugungssystem.

Seine automatische Bedarfsregelung, der Ausgleich der Betriebsstunden, die Möglichkeit, bis zu 128 kW zu erreichen, sowie die Steuerung von Heizung, Kühlung, Warmwasser und zwei Zonen machen ihn zu einer Lösung, die sich besonders für Gemeinschaftsanlagen und professionelle Projekte eignet.

Die Integration von 7-Zoll-AI-Home, WLAN, SmartThings, Energieüberwachung sowie Funktionen zur Einbindung von Photovoltaik und Smart Grid ermöglicht zudem die zentrale Steuerung und energetische Überwachung einer Samsung-EHS-Kaskadenanlage.
