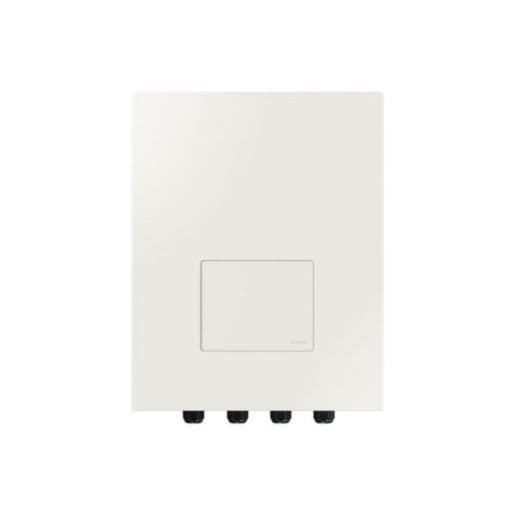

Kaskaden-Steuerungskit Samsung MIM-E03CN

Der Samsung MIM-E03GN ist ein spezielles Steuerkit zur Integration von Samsung EHS Mono Außengeräten ohne integrierte Umwälzpumpe in ein kaskadiertes Luft-Wasser-Wärmepumpensystem. Er arbeitet zusammen mit dem zentralen Samsung Kaskadencontroller MCM-D3E0N und ermöglicht es, dass jedes kompatible Außengerät innerhalb von Heiz-, Kühl- und Warmwasseranlagen mit hoher Leistung kommuniziert und koordiniert betrieben wird.

Samsung gibt an, dass für jedes kompatible Außengerät, das ein Steuerkit benötigt, ein MIM-E03GN installiert werden muss. Mit dieser Architektur kann das Kaskadensystem bis zu 8 EHS Mono Wärmepumpen verwalten und eine maximale Gesamtleistung von 128 kW erreichen. Damit ist es eine besonders geeignete Lösung für Mehrfamilienhäuser, große Wohngebäude und gewerbliche Anwendungen mit höherem Wärmebedarf.

Spezifisches Kit für Samsung EHS Kaskadensysteme

Der MIM-E03GN wurde speziell für das neue Samsung Kaskaden-Steuersystem entwickelt. Seine Funktion besteht darin, als Steuerinterface für jedes kompatible EHS Mono Außengerät ohne integrierte Pumpe zu dienen und dessen Verbindung mit dem Hauptcontroller MCM-D3E0N zu ermöglichen.

Samsung weist ausdrücklich darauf hin, dass der MIM-E03GN das dedizierte Kit für an das Kaskadensystem angeschlossene Außengeräte ist und dass andere Steuerkits in dieser Konfiguration nicht als Ersatz verwendet werden dürfen.

Bis zu 8 Wärmepumpen und 128 kW Leistung

In Verbindung mit dem Kaskadencontroller MCM-D3E0N kann das System bis zu 8 Samsung EHS Mono Außengeräte verwalten. Mit Geräten bis zu 16 kW kann die Installation eine maximale Gesamtleistung von 128 kW erreichen.

Diese modulare Konfiguration ermöglicht es, die verfügbare Leistung an den Wärmebedarf des Gebäudes anzupassen. Das System kann den Betrieb der verschiedenen Wärmepumpen je nach Bedarf koordinieren, sodass nicht alle Geräte gleichzeitig arbeiten müssen, wenn dies nicht erforderlich ist.

Modularer Betrieb und Lastverteilung

Die Samsung Kaskadenlösung ist darauf ausgelegt, die Gesamtleistung je nach Bedarf für Heizung, Kühlung oder Warmwasserbereitung zu modulieren. Der Hauptcontroller koordiniert die angeschlossenen Außengeräte und verteilt die Last auf diese, um die Erzeugung an den Bedarf der Anlage anzupassen.

Samsung erlaubt die Kombination von Außengeräten unterschiedlicher Leistungen, sofern sie zur gleichen Produktfamilie gehören. So können beispielsweise innerhalb eines EHS Mono R290 Systems verschiedene Leistungsgrößen derselben Familie kombiniert werden.

Es ist nicht zulässig, innerhalb derselben Kaskade unterschiedliche, inkompatible Produktfamilien zu mischen. Die Auswahl der Geräte muss gemäß den Kombinations-Tabellen und den technischen Anweisungen von Samsung erfolgen.

Kompatibel mit verschiedenen EHS Mono Baureihen

Das Samsung Kaskadensystem unterstützt verschiedene EHS Mono Wärmepumpenfamilien. Der MIM-E03GN wird bei kompatiblen Geräten eingesetzt, die ein individuelles Steuerkit benötigen, um mit dem zentralen Controller verbunden zu werden.

• Samsung EHS Mono R32: kompatibel mit dem Kaskadensystem über MIM-E03GN je nach Modell.
• Samsung EHS Mono HT Quiet: kompatibel mit dem Kaskadensystem über MIM-E03GN.
• Samsung EHS Mono R290: kompatibel über MIM-E03GN bei Versionen ohne integrierte Pumpe.
• Samsung EHS Mono R290 mit integrierter Pumpe: benötigt keinen MIM-E03GN.

Samsung gibt an, dass R290 Mono Geräte mit integrierter Pumpe ohne dieses Steuerkit an das Kaskadensystem angeschlossen werden können, da sie die erforderlichen Komponenten bereits integriert haben.

Erforderlicher Hauptcontroller MCM-D3E0N

Der MIM-E03GN ist nicht selbst der Mastercontroller der Anlage. Seine Funktion besteht darin, ein einzelnes Außengerät mit dem Kaskadensystem zu verbinden. Die Gesamtsteuerung der Anlage übernimmt der Samsung MCM-D3E0N als zentraler Controller.

In Anlagen mit mehreren Außengeräten ohne integrierte Pumpe wird für jede Wärmepumpe ein MIM-E03GN verwendet, während ein einzelner MCM-D3E0N die Koordination des Gesamtsystems übernimmt.

Heizung, Kühlung und Warmwasserbereitung

Das Samsung EHS Cascade System ist für Heizungs-, Kühlungs- und Trinkwarmwasseranlagen ausgelegt. Dadurch können mehrere Wärmepumpen als eine einzige koordinierte Anlage betrieben und an den Wärmebedarf des Gebäudes angepasst werden.

Der Kaskadencontroller kann außerdem zwei unabhängige Heizkreise verwalten und die Integration weiterer Wärmequellen zur Konfiguration hybrider Systeme unterstützen, sofern das Projekt die von Samsung vorgesehenen Bedingungen und Hydraulikschemata erfüllt.

Höhere Betriebssicherheit

Eine Anlage mit mehreren Wärmepumpen in Kaskade bietet eine modulare Architektur im Vergleich zu Lösungen auf Basis eines einzelnen Geräts mit hoher Leistung. Samsung hat das System so entwickelt, dass der Controller in bestimmten Ausfallsituationen ein Gerät isolieren und die übrigen verfügbaren Geräte weiter betreiben kann.

Diese Strategie ermöglicht es, die Wärmeleistung aufrechtzuerhalten, während das betroffene Gerät überprüft wird, und ist besonders interessant in Gebäuden, in denen Heizung oder Warmwasserbereitung von großer Bedeutung sind.

Integration mit Modbus und vernetzten Systemen

Der in Verbindung mit dem MIM-E03GN verwendete zentrale Controller MCM-D3E0N ist mit Modbus-Kommunikation kompatibel, um die Integration in externe Gebäudeleitsysteme und Steuerungen zu erleichtern.

Die Kaskadenplattform bietet außerdem Kompatibilität mit EHS Cloud und SmartThings in den von Samsung angegebenen Firmware-Versionen. Diese Funktionen gehören zum Kaskaden-Steuersystem und können je nach installierter Konfiguration eine Internetverbindung, ein Samsung-Konto und zusätzliche Kommunikationskomponenten erfordern.

Inklusive Durchflusssensor

Der Lieferumfang des MIM-E03GN umfasst einen Durchflusssensor mit 1,5 m Kabel. Dieses Element ermöglicht die Überwachung des Wasserflusses der Außeneinheit und gehört zu den notwendigen Komponenten, um die Wärmepumpe korrekt in das hydraulische Kaskadensystem zu integrieren.

Außerdem werden die für die hydraulische Integration des Kits erforderlichen Rohranschlüsse sowie Befestigungselemente und Dichtungen mitgeliefert.

Lieferumfang des Samsung MIM-E03GN

• Steuerkit: Samsung MIM-E03GN.
• Durchflusssensor: 1 Stück mit 1,5 m Kabel.
• Rechter Rohranschluss: Außendurchmesser 28 mm, 1 Stück.
• Linker Rohranschluss: Außendurchmesser 28 mm, 1 Stück.
• Befestigungselemente: 2 Stück.
• O-Ringe: 2 Stück.

Abmessungen und Stromversorgung

Der MIM-E03GN verfügt über ein Wandgerät-Format mit den Abmessungen 380 x 480 x 150 mm und einem ungefähren Nettogewicht von 6,7 kg. Die elektrische Versorgung erfolgt einphasig mit 230 V und 50 Hz.

Die Kommunikation mit dem System erfolgt über eine spezielle Steuerverkabelung, die unter Beachtung der im Samsung-Installationshandbuch angegebenen Querschnitte, Verlegewege und Anforderungen installiert werden muss.

Technische Merkmale des Samsung MIM-E03GN

• Marke: Samsung.
• Referenz: MIM-E03GN.
• Typ: Steuerkit für EHS-Kaskadensystem.
• Anwendung: kompatible Samsung EHS Mono Außengeräte ohne integrierte Pumpe.
• Kompatibler Hauptcontroller: MCM-D3E0N.
• Anzahl benötigter Kits: 1 pro kompatiblem Außengerät, das ein Control Kit benötigt.
• Maximale Anzahl an Außengeräten pro Kaskadencontroller: 8.
• Maximale Systemleistung der Kaskade: bis zu 128 kW mit 8 Geräten à 16 kW.
• Stromversorgung: einphasig, 230 V, 50 Hz.
• Empfohlener Kommunikationskabelquerschnitt: 0,75 mm².
• Anzahl der direkt von jedem MIM-E03GN verwalteten Geräte: 1.
• Durchflusssensor: enthalten.
• Kabellänge des Durchflusssensors: 1,5 m.
• Enthaltene hydraulische Anschlüsse: 2 x Ø28 mm außen.
• Abmessungen: 380 x 480 x 150 mm.
• Nettogewicht: ca. 6,7 kg.
• Installation: Wandmontage.

Kompatibilität innerhalb der Kaskadeninstallation

Samsung legt fest, dass die maximale Anzahl an Außengeräten, die an einen einzelnen MCM-D3E0N Controller angeschlossen werden können, acht beträgt. Die eingesetzten Geräte müssen derselben Produktfamilie angehören, wobei innerhalb dieser Familie unterschiedliche Leistungen verwendet werden können.

So ist es beispielsweise möglich, verschiedene kompatible Leistungen von EHS Mono R290 innerhalb derselben Anlage zu kombinieren, jedoch nicht, R290-, R32- und HT Quiet-Geräte beliebig in einer einzigen Kaskade zu mischen.

Samsung EHS Mono R290 Geräte mit integrierter Umwälzpumpe können direkt mit dem Kaskadencontroller betrieben werden und benötigen den MIM-E03GN nicht. Kompatible Geräte ohne integrierte Pumpe verwenden dieses Kit hingegen als individuelle Schnittstelle zum System.

Lösung für Luft-Wasser-Wärmepumpenanlagen mit hoher Leistung

Der Samsung MIM-E03GN ermöglicht es, mehrere kompatible EHS Mono Wärmepumpen über den MCM-D3E0N Controller in eine koordinierte modulare Anlage zu verwandeln. Diese Architektur erlaubt bis zu 128 kW mit acht Geräten, eine schrittweise Anpassung der Leistung an den Bedarf und eine größere Flexibilität als eine Lösung auf Basis eines einzelnen Hochleistungsgeräts.

Aufgrund seiner Eigenschaften ist er eine besonders geeignete Lösung für Mehrfamilienhäuser, gewerbliche Anwendungen und zentrale Luft-Wasser-Wärmepumpenprojekte, bei denen mehrere Samsung EHS Mono Wärmepumpen kombiniert werden müssen.

Wichtig: Der MIM-E03GN ist ein individuelles Steuerkit für das Kaskadensystem und ersetzt nicht den Hauptcontroller MCM-D3E0N. Vor der Planung der Installation muss die genaue Kompatibilität jedes Außengeräts geprüft werden. ClimateHub und Hydro Unit sind gemäß der aktuellen Samsung-Dokumentation mit dieser Kaskadenlösung nicht kompatibel.
