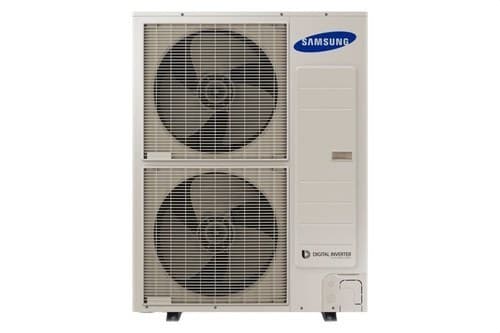

Außeneinheit Bibloc Wärmepumpe Samsung EHS TDM Plus 16 kW

Die Samsung EHS TDM Plus AE160MXTPEH/EU Außeneinheit für Luftwärmepumpe ist eine leistungsstarke Bibloc-Wärmepumpe, die für Klimasysteme entwickelt wurde, welche Luft-Wasser-Technologie (A2W) und Luft-Luft-Technologie (A2A) kombinieren. Sie bietet eine Nennleistung von 16 kW im Heizbetrieb und 14,5 kW im Kühlbetrieb und ermöglicht Heizung, Kühlung und die Erzeugung von Warmwasser über eine einzige Außeneinheit, wenn sie mit kompatiblen Inneneinheiten und Zubehör kombiniert wird.

Die Samsung TDM Plus Technologie ermöglicht die Integration von Wasser- und Direktverdampfungsklimatisierung in ein einziges System. So kann eine Installation Fußbodenheizung, Heizkörper oder hydraulische Systeme versorgen und gleichzeitig mit kompatiblen Innengeräten für Klimaanlagen arbeiten. Diese Flexibilität erlaubt es, den Betrieb das ganze Jahr über an unterschiedliche Wärmebedürfnisse anzupassen.

Hauptmerkmale der Samsung EHS TDM Plus AE160MXTPEH/EU

• Marke: Samsung.
• Serie: EHS TDM Plus.
• Referenz: AE160MXTPEH/EU.
• Typ: Außeneinheit einer Wärmepumpe.
• System: Bibloc.
• Technologie: Luft-Wasser (A2W) und Luft-Luft (A2A).
• Nennleistung im Heizbetrieb: 16 kW.
• Nennleistung im Kühlbetrieb: 14,5 kW.
• Stromversorgung: einphasig.
• Nenn-COP im Heizbetrieb: 4,05.
• Nenn-EER im Kühlbetrieb: 3,78.
• Nennleistungsaufnahme im Heizbetrieb: 3,95 kW.
• Nennleistungsaufnahme im Kühlbetrieb: 3,84 kW.
• Kältemittel: R410A.
• Werkseitige Kältemittelfüllung: 3,5 kg.
• Luftvolumenstrom: 123 m³/min.
• Schalldruckpegel: 54 dB(A) im Kühlbetrieb und 55 dB(A) im Heizbetrieb.
• Schallleistung: 73 dB(A).
• Abmessungen: 940 x 1.420 x 330 mm.
• Nettogewicht: 107 kg.

TDM Plus System: Luft-Wasser und Luft-Luft in einer einzigen Außeneinheit

Ein wesentliches Merkmal der Samsung EHS TDM Plus Serie ist die Möglichkeit, Luft-Wasser- und Luft-Luft-Klimatisierung mit nur einer Außeneinheit zu kombinieren. Das System kann thermische Energie für den hydraulischen Kreislauf erzeugen und, wenn die Anlage entsprechend konfiguriert ist, auch Inneneinheiten mit Direktverdampfung versorgen.

Der Luft-Wasser-Teil kann für Anwendungen wie Fußbodenheizung, Niedertemperatur-Heizkörper, hydraulische Systeme und Warmwasserbereitung über kompatible Innenelemente genutzt werden. Der Luft-Luft-Betrieb ermöglicht hingegen eine schnelle Klimatisierung der Räume über kompatible Samsung Inneneinheiten mit TDM Plus System.

Diese Kombination erlaubt die Planung von Anlagen, die den Komfort einer hydraulischen Heizung nutzen und gleichzeitig eine schnelle Reaktion über Luftklimatisierung bieten.

16 kW Nennleistung im Heizbetrieb

Die Samsung AE160MXTPEH/EU bietet eine Nenn-Heizleistung von 16 kW. Unter den von Samsung angegebenen Nennbedingungen erreicht sie einen COP von 4,05, also ein Verhältnis zwischen abgegebener Wärmeenergie und aufgenommener elektrischer Energie von 4,05 unter den entsprechenden Prüfbedingungen.

Die von Samsung veröffentlichte elektrische Nennaufnahme im Heizbetrieb beträgt 3,95 kW. Die tatsächliche Leistung einer Anlage kann je nach Faktoren wie Außentemperatur, Vorlauftemperatur des Wassers, Wärmebedarf, hydraulischer Auslegung und Betriebsbedingungen variieren.

14,5 kW Kühlleistung

Zusätzlich zum Heizbetrieb kann diese Außeneinheit eine Nenn-Kühlleistung von 14,5 kW bereitstellen. Samsung gibt einen Nenn-EER von 3,78 sowie eine elektrische Nennaufnahme im Kühlbetrieb von 3,84 kW an.

Die Kälteerzeugung kann je nach Anlagenauslegung über das Luft-Wasser-System mit geeigneten Kühlflächen oder über den Luft-Luft-Teil des TDM Plus Systems genutzt werden.

Schnelles Heizen dank TDM-Technologie

Samsung entwickelt die TDM-Technologie, um die Vorteile hydraulischer Systeme mit der schnellen Reaktionszeit der Luftklimatisierung zu verbinden. Während ein Fußbodenheizungssystem eine gleichmäßige und stabile Wärmeverteilung bietet, können kompatible Luft-Luft-Inneneinheiten die Raumtemperatur bei Bedarf schnell anheben.

Die Systemsteuerung ermöglicht die Verwaltung von Prioritäten und Betriebsarten des EHS TDM Plus, um die Anlage an die jeweiligen Komfortanforderungen anzupassen.

Betrieb bei Außentemperaturen bis -25 °C

Die Einheit ist so ausgelegt, dass sie auch unter anspruchsvollen Außenbedingungen weiterhin heizen kann. Im Luft-Wasser-Heizbetrieb gibt Samsung einen Außenbereich von -25 bis 35 °C an.

Für die Warmwasserbereitung liegt der angegebene Außentemperaturbereich bei -25 bis 43 °C. Dadurch kann das System über einen großen Teil des Jahres auch in Regionen mit kalten Wintern betrieben werden.

Breiter Betriebsbereich

Samsung definiert je nach Betriebsart unterschiedliche Außentemperaturbereiche:

• Heizen Luft-Wasser A2W: von -25 bis 35 °C.
• Kühlen Luft-Wasser A2W: von 10 bis 46 °C.
• Warmwasserbereitung: von -25 bis 43 °C.
• Heizen Luft-Luft A2A: von -25 bis 24 °C.
• Kühlen Luft-Luft A2A: von 10 bis 46 °C.

Diese Grenzwerte beziehen sich auf die Außentemperatur im Betrieb und müssen zusammen mit den Bedingungen des hydraulischen Systems und den übrigen Komponenten der Installation betrachtet werden.

Kältemittel R410A

Die Samsung AE160MXTPEH/EU verwendet das Kältemittel R410A. Die von Samsung angegebene werkseitige Füllmenge beträgt 3,5 kg, entsprechend 7,31 Tonnen CO₂-Äquivalent gemäß dem vom Hersteller angegebenen Treibhauspotenzial.

Da es sich um ein Gerät mit fluorierten Gasen handelt, müssen Installation, Handhabung des Kältekreislaufs, Inbetriebnahme und Wartung von qualifizierten Fachkräften und gemäß den geltenden Vorschriften durchgeführt werden.

Einphasige Außeneinheit

Die Referenz AE160MXTPEH/EU entspricht der einphasigen Variante mit 16 kW aus der TDM Plus Serie. Samsung bietet innerhalb dieser Familie auch dreiphasige Varianten an, daher ist es wichtig, die genaue Referenz bei der Auslegung der Stromversorgung zu prüfen.

Für dieses Modell gibt Samsung einen Nennstrom von 18 A im Heizbetrieb und 17,5 A im Kühlbetrieb an. Der minimale zulässige Strom des Stromkreises, MCA, beträgt 32 A und die angegebene maximale Absicherung, MFA, 40 A.

Kältemittelanschlüsse

Da es sich um eine Bibloc-Wärmepumpe handelt, wird die Außeneinheit kältetechnisch mit den kompatiblen Innenelementen des Systems verbunden. Samsung gibt für diese Referenz folgende Rohrdimensionen an:

• Flüssigkeitsleitung: 9,52 mm (3/8").
• Gasleitung: 15,88 mm (5/8").

Die Auslegung und Dimensionierung der Kältemittelleitungen muss unter Einhaltung der von Samsung für die jeweilige Konfiguration vorgegebenen Längen, Höhenunterschiede, Zusatzfüllmengen und Installationsanforderungen erfolgen.

Luftvolumenstrom von 123 m³/min

Die Außeneinheit verfügt über einen Axialventilator, der einen Luftvolumenstrom von bis zu 123 m³/min bereitstellt. Diese hohe Luftbewegung verbessert den Wärmeaustausch mit der Außenluft und hilft, die Leistung der Wärmepumpe innerhalb ihres Betriebsbereichs aufrechtzuerhalten.

Die Installation muss die von Samsung angegebenen Mindestabstände um das Gerät herum gewährleisten, um eine Rückführung der ausgeblasenen Luft zu vermeiden und eine ausreichende Belüftung des Wärmetauschers sicherzustellen.

Geräuschpegel

Samsung gibt einen Schalldruckpegel von 54 dB(A) im Kühlbetrieb und 55 dB(A) im Heizbetrieb an. Die angegebene Schallleistung beträgt 73 dB(A).

Die tatsächliche akustische Wahrnehmung hängt von der Aufstellung, dem Abstand zu Fassaden und Fenstern, reflektierenden Flächen, schwingungsdämpfenden Halterungen und den Installationsbedingungen ab. Daher sollte der Standort der Außeneinheit sowohl unter technischen als auch unter den geltenden Lärmschutzvorschriften sorgfältig gewählt werden.

Hochleistungs-Außengehäuse

Trotz ihrer hohen thermischen Leistung vereint die AE160MXTPEH/EU die wichtigsten Kältemittelkomponenten in einer einzigen Außeneinheit. Ihre Nettoabmessungen betragen:

• Breite: 940 mm.
• Höhe: 1.420 mm.
• Tiefe: 330 mm.
• Nettogewicht: 107 kg.

Die von Samsung angegebenen Transportabmessungen betragen 995 x 1.598 x 426 mm und das Versandgewicht liegt bei etwa 115 kg.

Bibloc-System für eine flexible Installation

Die Bibloc-Konfiguration trennt die kältetechnische Außeneinheit vom hydraulischen Innenmodul. Dadurch kann das für den Wasserkreislauf zuständige Bauteil im Gebäude installiert werden, während die Wärmepumpe und ihr Außenkreislauf im Freien verbleiben.

Die Einheit AE160MXTPEH/EU stellt für sich allein noch kein vollständiges Luftwärmepumpensystem dar. Für eine Luft-Wasser-Installation muss sie mit dem hydraulischen Modul, der Steuerung, dem Warmwasserspeicher und weiterem kompatiblen Zubehör je nach gewähltem Installationsschema kombiniert werden.

Erzeugung von Heizung, Kühlung und Warmwasser

Bei korrekter Integration in ein EHS TDM Plus System kann diese Außeneinheit an der Erzeugung von Folgendem beteiligt sein:

• Heizung über Fußbodenheizung.
• Heizung über kompatible Heizkörper.
• Heizung über andere hydraulische Wärmeabgabesysteme.
• Kühlung über kompatible hydraulische Kreisläufe.
• Luft-Luft-Klimatisierung über kompatible Inneneinheiten.
• Warmwasserbereitung über Speicher und geeignete Komponenten.

Anpassbare Steuerung an die Anforderungen der Anlage

Das Samsung EHS TDM Plus System ermöglicht die Konfiguration verschiedener Prioritäten und Betriebsarten über die Steuereinheit. So lässt sich die Regelung von Heizung, Kühlung, Warmwasser und Luftklimatisierung an die Anforderungen jeder Installation anpassen.

Die verfügbaren Funktionen hängen vom hydraulischen Modul, den Reglern, den Inneneinheiten und dem Zubehör ab, das zusammen mit der Außeneinheit installiert wird.

Anwendungsbereiche der Samsung EHS TDM Plus 16 kW

Aufgrund ihrer Leistung und Vielseitigkeit eignet sich die AE160MXTPEH/EU für Projekte mit hohem Wärmebedarf und der Möglichkeit, verschiedene Klimatisierungsarten zu kombinieren:

• Große Einfamilienhäuser.
• Sanierung von Heizungsanlagen.
• Systeme mit Fußbodenheizung.
• Anlagen mit kompatiblen Niedertemperatur-Heizkörpern.
• Luftklimatisierung über kompatible Samsung Inneneinheiten.
• Warmwasserbereitung.
• Kleine gewerbliche Anwendungen.
• Projekte, die Luft-Wasser- und Luft-Luft-Klimatisierung mit nur einer Außeneinheit kombinieren möchten.

Technische Daten der Samsung AE160MXTPEH/EU

• Hersteller: Samsung.
• Familie: EHS.
• Serie: TDM Plus.
• Referenz: AE160MXTPEH/EU.
• Typ: Bibloc-Wärmepumpen-Außeneinheit.
• Betriebsart: A2W-Wärmepumpe mit TDM Plus Funktionalität.
• Stromversorgung: einphasig.
• Nennleistung im Heizbetrieb: 16 kW.
• Nennleistung im Kühlbetrieb: 14,5 kW.
• Nenn-COP: 4,05.
• Nenn-EER: 3,78.
• Nennleistungsaufnahme im Heizbetrieb: 3,95 kW.
• Nennleistungsaufnahme im Kühlbetrieb: 3,84 kW.
• Nennstrom im Heizbetrieb: 18 A.
• Nennstrom im Kühlbetrieb: 17,5 A.
• MCA: 32 A.
• MFA: 40 A.
• Ventilatortyp: Axialventilator.
• Luftvolumenstrom: 123 m³/min.
• Kältemittel: R410A.
• Werkseitige Kältemittelfüllung: 3,5 kg.
• Von Samsung angegebener GWP: 2.088.
• CO₂-Äquivalent: 7,31 tCO₂e.
• Flüssigkeitsleitung: 9,52 mm (3/8").
• Gasleitung: 15,88 mm (5/8").
• Schalldruckpegel im Kühlbetrieb: 54 dB(A).
• Schalldruckpegel im Heizbetrieb: 55 dB(A).
• Schallleistung: 73 dB(A).
• Außenbereich Heizen A2W: -25 bis 35 °C.
• Außenbereich Kühlen A2W: 10 bis 46 °C.
• Außenbereich Warmwasser: -25 bis 43 °C.
• Außenbereich Heizen A2A: -25 bis 24 °C.
• Außenbereich Kühlen A2A: 10 bis 46 °C.
• Abmessungen: 940 x 1.420 x 330 mm.
• Nettogewicht: 107 kg.
• Transportabmessungen: 995 x 1.598 x 426 mm.
• Transportgewicht: 115 kg.

16 kW Luftwärmepumpe mit Samsung TDM Plus Technologie

Die Samsung AE160MXTPEH/EU bietet 16 kW Nennleistung im Heizbetrieb und 14,5 kW im Kühlbetrieb innerhalb eines Systems, das Luft-Wasser- und Luft-Luft-Klimatisierung kombinieren kann. Diese Architektur ermöglicht es, mit nur einer Außeneinheit unterschiedliche Anforderungen an Heizung, Kühlung und Warmwasser zu erfüllen, sofern die kompatiblen Innenmodule und Zubehörteile installiert werden.

Ihr Betrieb im Heizmodus bei Außentemperaturen bis -25 °C, der Nenn-COP von 4,05 und die Flexibilität der TDM Plus Technologie machen sie zu einer besonders geeigneten Lösung für Anlagen, in denen hydraulische Systeme und Luftklimatisierung kombiniert werden sollen. Auslegung, Kälteinstallation, hydraulische Konfiguration und Inbetriebnahme müssen von qualifizierten Fachkräften unter Beachtung der technischen Dokumentation von Samsung und der geltenden Vorschriften durchgeführt werden.
