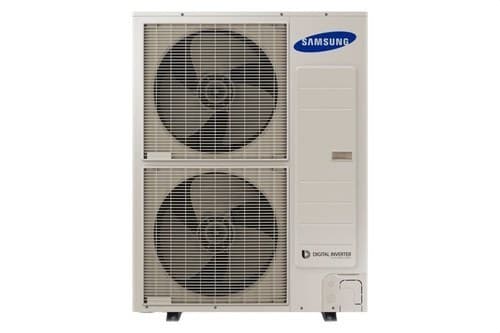

Außeneinheit Bibloc Wärmepumpe Samsung EHS TDM Plus 12 kW

Die Außeneinheit der Samsung EHS TDM Plus AE120MXTPEH/EU ist eine 12 kW starke Bibloc-Wärmepumpe, die für Klimasysteme entwickelt wurde, welche Luft-Wasser- (A2W) und Luft-Luft-Technologie (A2A) kombinieren. Dank des Samsung TDM Plus Systems kann eine einzige Außeneinheit mit einem Hydromodul für Heizung, Kühlung und die Erzeugung von Warmwasser arbeiten und gleichzeitig kompatible Innengeräte mit Direktverdampfung versorgen.

Dieses Modell bietet eine Nennleistung von 12 kW sowohl im Heiz- als auch im Kühlbetrieb, eine einphasige Stromversorgung und das Kältemittel R410A. Die Fähigkeit, im Luft-Wasser-Heizbetrieb bei Außentemperaturen von bis zu -25 °C zu arbeiten, macht es für Wohn- und Gewerbeinstallationen geeignet, die ganzjährig Klimakomfort benötigen.

Hauptmerkmale der Samsung AE120MXTPEH/EU

• Marke: Samsung.
• Serie: EHS TDM Plus.
• Referenz: AE120MXTPEH/EU.
• Typ: Außeneinheit einer Bibloc-Wärmepumpe.
• Technologie: Luft-Wasser (A2W) und Luft-Luft (A2A).
• Nennleistung Heizen: 12 kW.
• Nennleistung Kühlen: 12 kW.
• Nenn-COP: 4,41.
• Nenn-EER: 4,14.
• Nennleistungsaufnahme Heizen: 2,72 kW.
• Nennleistungsaufnahme Kühlen: 2,90 kW.
• Stromversorgung: einphasig, 220-240 V, 50 Hz.
• Kältemittel: R410A.
• Werkseitige Kältemittelfüllung: 3,5 kg.
• Luftvolumenstrom: 103 m³/min.
• Schalldruckpegel: 51 dB(A) im Kühlbetrieb und 52 dB(A) im Heizbetrieb.
• Schallleistung: 70 dB(A).
• Abmessungen: 940 x 1.420 x 330 mm.
• Nettogewicht: 107 kg.

Samsung EHS TDM Plus Technologie

Das Hauptmerkmal des EHS TDM Plus-Systems ist die Möglichkeit, Luft-Wasser- und Luft-Luft-Klimatisierung über eine einzige Außeneinheit zu kombinieren. Das System kann Energie über ein kompatibles Hydro Kit an den Wasserkreislauf übertragen und außerdem kompatible Innengeräte mit Direktverdampfung für TDM Plus versorgen.

Diese Architektur ermöglicht es, verschiedene Klimatisierungslösungen innerhalb desselben Projekts zu kombinieren. So kann ein Haus beispielsweise Fußbodenheizung für die Beheizung nutzen und gleichzeitig Luft-Innengeräte einsetzen, um in bestimmten Räumen schneller auf Temperaturänderungen zu reagieren.

Das Steuerungssystem ermöglicht die Festlegung von Prioritäten und Betriebsarten, um die Wärmepumpe an die Anforderungen der Anlage anzupassen.

12 kW Nennleistung im Heizbetrieb

Die AE120MXTPEH/EU bietet eine nominale Heizleistung von 12 kW. Unter den von Samsung angegebenen Nennbedingungen erreicht sie einen COP von 4,41 bei einer nominalen elektrischen Leistungsaufnahme von 2,72 kW.

Der COP beschreibt das Verhältnis zwischen der abgegebenen Wärmeenergie und der aufgenommenen elektrischen Energie unter bestimmten Prüfbedingungen. Die tatsächliche Leistung der Anlage hängt von Faktoren wie Außentemperatur, Vorlauftemperatur des Wassers, Gebäudebedarf und dem installierten Wärmeabgabesystem ab.

12 kW Kühlleistung

Neben der Heizfunktion bietet diese Außeneinheit eine nominale Kühlleistung von 12 kW. Samsung gibt einen Nenn-EER von 4,14 sowie eine nominale elektrische Leistungsaufnahme von 2,90 kW unter den entsprechenden Prüfbedingungen an.

Die Kühlung kann über den Luft-Wasser-Kreislauf mit kompatiblen Wärmeabgabesystemen wie Fan Coils oder korrekt ausgelegten Kühldeckensystemen erfolgen oder über kompatible Luft-Luft-Innengeräte des TDM Plus Systems.

Schnelles Heizen durch Kombination von Luft und Wasser

Die TDM Plus Technologie nutzt die Vorteile zweier unterschiedlicher Klimasysteme. Der hydraulische Kreislauf kann über Fußbodenheizung oder andere wassergeführte Wärmeabgeber eine stabile Klimatisierung bereitstellen, während Luft-Luft-Innengeräte eine schnellere Reaktion ermöglichen, wenn die Temperatur eines Raums in kurzer Zeit angepasst werden muss.

Diese Kombination ermöglicht flexible Systeme, die ihren Betrieb an die unterschiedlichen Komfortanforderungen im Tagesverlauf anpassen.

Betrieb im Heizmodus bis -25 °C

Samsung gibt für die AE120MXTPEH/EU einen großen Außentemperatur-Betriebsbereich an. Im Luft-Wasser-Heizbetrieb kann sie bei Außentemperaturen zwischen -25 und 35 °C arbeiten.

Für die Warmwasserbereitung über ein korrekt konfiguriertes System mit Hydro Kit und kompatiblem Speicher reicht der angegebene Außentemperaturbereich ebenfalls bis zu -25 °C.

Außentemperaturbereiche

Die von Samsung angegebenen Betriebsbereiche hängen vom gewählten Modus ab:

• Heizen Luft-Wasser A2W: -25 bis 35 °C.
• Kühlen Luft-Wasser A2W: 10 bis 46 °C.
• Warmwasserbereitung: -25 bis 43 °C.
• Heizen Luft-Luft A2A: -25 bis 24 °C.
• Kühlen Luft-Luft A2A: 10 bis 46 °C.

Diese Werte beziehen sich auf die Außentemperatur und müssen zusammen mit den Betriebsgrenzen des Hydromoduls, der Innengeräte und aller weiteren installierten Komponenten betrachtet werden.

Bibloc-System

Die Samsung AE120MXTPEH/EU verwendet eine Bibloc-Architektur. Der Kältekreislauf verbindet die Außeneinheit mit einem kompatiblen Hydromodul im Innenbereich, wo die Wärme auf den Wasserkreislauf der Anlage übertragen wird.

Diese Konfiguration hält den Haupt-Wasserkreislauf im Gebäudeinneren und bietet Flexibilität bei der Planung des Technikraums sowie bei der Auswahl des Warmwasserspeichers entsprechend den Projektanforderungen.

Die Außeneinheit allein stellt kein vollständiges Aerothermie-System dar. Sie muss mit dem Hydro Kit, dem Steuerungssystem und weiteren kompatiblen Komponenten kombiniert werden, die von Samsung vorgegeben sind.

Kompatibel mit Samsung TDM Plus Hydro Kit

Für eine Luft-Wasser-Installation kann die AE120MXTPEH/EU mit dem Samsung Hydro Kit AE160BNYDEH/EU in kompatiblen einphasigen Anlagen kombiniert werden. Dieses Hydromodul ermöglicht die Versorgung der Heiz- und Kühlkreise sowie die Warmwasserbereitung über einen externen Speicher.

Die Auswahl des Hydromoduls, Speichers, der Pumpen, Sicherheitseinrichtungen und des übrigen Zubehörs muss entsprechend den Anforderungen des Gebäudes und dem vorgesehenen Hydraulikschema erfolgen.

Warmwasserbereitung

Das EHS TDM Plus System kann zur Erzeugung von Warmwasser verwendet werden, wenn die Außeneinheit mit einem Hydromodul, einem kompatiblen Speicher und den entsprechenden Regelungskomponenten kombiniert wird.

Das Speichervolumen kann je nach Anzahl der Nutzer und erwartetem Verbrauch gewählt werden, wodurch sich die Anlage an Wohngebäude und Projekte mit unterschiedlichen Warmwasseranforderungen anpassen lässt.

R410A Kältemittel

Die AE120MXTPEH/EU verwendet R410A-Kältemittel. Samsung gibt eine werkseitige Füllmenge von 3,5 kg und ein Treibhauspotenzial GWP von 2.088 an.

Die werkseitige Füllmenge entspricht etwa 7,31 Tonnen CO₂-Äquivalent. Da es sich um ein Gerät mit fluorierten Gasen handelt, müssen Installation, Handhabung des Kältekreislaufs, Wartung und Inbetriebnahme von qualifiziertem Fachpersonal gemäß den geltenden Vorschriften durchgeführt werden.

Kältemittelanschlüsse

Die für diese Außeneinheit angegebenen Kältemittelanschlüsse sind:

• Flüssigkeitsleitung: 9,52 mm (3/8").
• Gasleitung: 15,88 mm (5/8").

Die Auslegung und Verlegung der Kältemittelleitung muss die maximalen Leitungslängen, Höhenunterschiede, zusätzliche Kältemittelfüllung und alle weiteren im Samsung-Installationshandbuch angegebenen Bedingungen einhalten.

Einphasige Stromversorgung

Die Referenz AE120MXTPEH/EU entspricht der einphasigen Version mit 12 kW. Die Stromversorgung beträgt 220-240 V bei 50 Hz.

Samsung vertreibt außerdem die Referenz AE120MXTPGH/EU für dreiphasige Installationen, daher ist es wichtig, die verfügbare Stromversorgung zu prüfen und die passende Version auszuwählen.

Elektrische Daten

Unter Nennbedingungen gibt Samsung einen Betriebsstrom von 13,2 A im Kühlbetrieb und 12,4 A im Heizbetrieb an.

• MCA, Mindeststrom des Stromkreises: 28 A.
• MFA, maximale Absicherung: 35 A.

Der Leiterquerschnitt und die elektrischen Schutzmaßnahmen müssen gemäß der Installationsdokumentation, der Leitungslänge, den Montagebedingungen und den geltenden elektrischen Vorschriften festgelegt werden.

Luftvolumenstrom von 103 m³/min

Die Außeneinheit verfügt über einen Axialventilator mit einem Nenn-Luftvolumenstrom von 103 m³/min. Die Luftbewegung durch den Außenwärmetauscher ermöglicht den für den Betrieb der Wärmepumpe erforderlichen Energieaustausch.

Bei der Montage müssen die von Samsung festgelegten Mindestabstände eingehalten werden, um einen korrekten Luftansaug- und Ausblasbereich zu gewährleisten und Rückströmungen zu vermeiden, die die Leistung des Systems verringern könnten.

Schallpegel

Samsung gibt einen Schalldruckpegel von 51 dB(A) im Kühlbetrieb und 52 dB(A) im Heizbetrieb an. Der deklarierte Schallleistungspegel beträgt 70 dB(A).

Der in der endgültigen Installation wahrgenommene Geräuschpegel hängt von der Entfernung, dem Standort der Einheit, den umliegenden Flächen und möglichen Schallreflexionen ab. Daher muss der Aufstellort der Außeneinheit sorgfältig gewählt und die geltenden Lärmschutzvorschriften eingehalten werden.

Abmessungen und Gewicht

Die AE120MXTPEH/EU verwendet ein Außengehäuse, das für die erforderliche Leistung in leistungsstarken TDM Plus-Systemen ausgelegt ist.

• Breite: 940 mm.
• Höhe: 1.420 mm.
• Tiefe: 330 mm.
• Nettogewicht: 107 kg.
• Transportabmessungen: 995 x 1.598 x 426 mm.
• Transportgewicht: 115 kg.

Anwendungen der Samsung EHS TDM Plus 12 kW

Dank der Kombination aus Luft-Wasser- und Luft-Luft-Klimatisierung kann diese Außeneinheit in verschiedenen Anlagentypen eingesetzt werden:

• Einfamilienhäuser.
• Heizungsanlagen mit Fußbodenheizung.
• Kompatible Kühldeckensysteme.
• Fan Coils.
• Niedertemperaturheizkörper.
• Warmwasserbereitung über externen Speicher.
• Klimatisierung über kompatible Innengeräte mit Direktverdampfung.
• Sanierung von Klimasystemen.
• Kleine Gebäude und gewerbliche Anwendungen, die zu ihrer Leistung passen.

Technische Daten der Samsung AE120MXTPEH/EU

• Hersteller: Samsung.
• Familie: EHS.
• Serie: TDM Plus.
• Referenz: AE120MXTPEH/EU.
• Typ: Bibloc-Aerothermie-Außeneinheit.
• Technologie: Luft-Wasser und Luft-Luft.
• Stromversorgung: einphasig.
• Spannung: 220-240 V.
• Frequenz: 50 Hz.
• Nennleistung Heizen A7/W35: 12 kW.
• Heizleistung A7/W55: 10,7 kW.
• Nennleistung Kühlen A35/W18: 12 kW.
• Nenn-COP: 4,41.
• Nenn-EER: 4,14.
• Nennleistungsaufnahme Heizen: 2,72 kW.
• Nennleistungsaufnahme Kühlen: 2,90 kW.
• Betriebsstrom Heizen: 12,4 A.
• Betriebsstrom Kühlen: 13,2 A.
• MCA: 28 A.
• MFA: 35 A.
• Kompressor: Rotationskompressor.
• Ventilator: Axialventilator.
• Luftvolumenstrom: 103 m³/min.
• Kältemittel: R410A.
• Werkseitige Füllung: 3,5 kg.
• GWP: 2.088.
• CO₂-Äquivalent: 7,31 tCO₂e.
• Flüssigkeitsleitung: 9,52 mm (3/8").
• Gasleitung: 15,88 mm (5/8").
• Schalldruck im Kühlbetrieb: 51 dB(A).
• Schalldruck im Heizbetrieb: 52 dB(A).
• Schallleistung: 70 dB(A).
• Außentemperatur im Heizbetrieb A2W: -25 bis 35 °C.
• Außentemperatur im Kühlbetrieb A2W: 10 bis 46 °C.
• Außentemperatur für Warmwasser: -25 bis 43 °C.
• Außentemperatur im Heizbetrieb A2A: -25 bis 24 °C.
• Außentemperatur im Kühlbetrieb A2A: 10 bis 46 °C.
• Abmessungen: 940 x 1.420 x 330 mm.
• Nettogewicht: 107 kg.

12 kW Aerothermie mit TDM Plus System

Die Samsung AE120MXTPEH/EU bietet 12 kW Nennleistung für Heizen und Kühlen innerhalb eines flexiblen Systems, das hydraulische Klimatisierung und Direktverdampfung kombinieren kann. Diese Technologie ermöglicht es, mit einer einzigen Außeneinheit unterschiedliche thermische Anforderungen des Gebäudes abzudecken, wenn sie mit den passenden TDM Plus Innenmodulen und Zubehörkomponenten kombiniert wird.

Ihr Nenn-COP von 4,41, der Heizbetrieb bei Außentemperaturen bis -25 °C und die Möglichkeit, mit Fußbodenheizung, Fan Coils, Luft-Innengeräten und Warmwasserbereitung zu arbeiten, machen diese Einheit zu einer vielseitigen Lösung für ganzheitliche Klimaprojekte.

Die Außeneinheit muss mit dem Hydro Kit, den Steuerungen, dem Warmwasserspeicher und den übrigen kompatiblen Komponenten kombiniert werden, die je nach Projekt erforderlich sind. Auslegung, Kälte- und Hydraulikinstallation sowie Inbetriebnahme müssen von qualifizierten Fachkräften unter Beachtung der technischen Dokumentation von Samsung und der geltenden Vorschriften durchgeführt werden.
