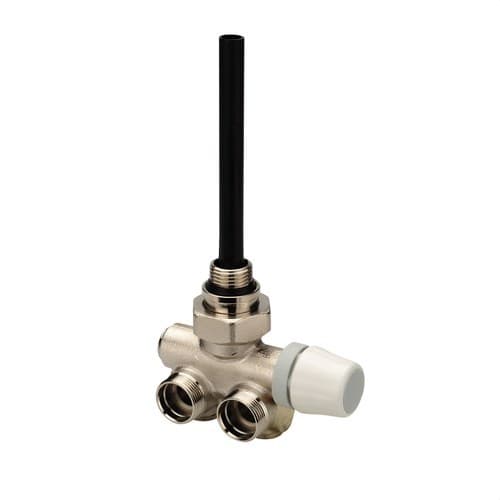

Monotube-Thermostatventil Handtuchhalter Wand linksköpfig Außengewinde 1/2"

Das Orkli 52110 Ventil ist ein thermostatisierbares Einrohrventil, das speziell für Handtuchheizkörper mit aus der Wand kommenden Rohrleitungen entwickelt wurde. Diese Ausführung verfügt über die Kopfposition auf der linken Seite und bietet einen 1/2"-Außengewindeanschluss an den Heizkörper, einen M24 x 1,5-Anschluss für das Rohr sowie ein M28 x 1-Gewinde zur Montage eines kompatiblen Thermostatkopfs.

Neben der Steuerung des Öffnens und Schließens des Heizkörpers ermöglicht dieses Ventil durch den Regelkegel auch den hydraulischen Abgleich des Kreislaufs, indem der maximale Durchfluss begrenzt wird, der in den Handtuchheizkörper eintritt. Es wird mit integrierter Eintrittsfühler und Handgriff geliefert, der sich leicht durch einen kompatiblen Orkli-Thermostatkopf ersetzen lässt, um die Temperaturregelung des Raums zu automatisieren.

Spezifisches Einrohrventil für Handtuchheizkörper

Die Referenz 52110 gehört zur Orkli-Reihe thermostatisierbarer Einrohrventile für Handtuchheizkörper. Sie ist für Installationen ausgelegt, bei denen Vorlauf und Rücklauf Teil eines Einrohrsystems sind und sich im unten am Heizkörper sitzenden Ventil konzentrieren.

Die Konfiguration dieser Referenz ist für Installationen mit Rohranschluss aus der Wand und links sitzendem Kopf vorbereitet. Orkli vertreibt eine separate Referenz für den rechten Kopf, daher sollte die benötigte Ausrichtung vor der Bestellung geprüft werden.

Kopf auf der linken Seite

Die Anordnung des Kopfes ist ein wesentliches Merkmal dieser Referenz. Beim Orkli 52110 befindet sich der manuelle Griff bzw. der spätere Thermostatkopf auf der linken Seite des Ventils.

Diese Konfiguration erleichtert die Anpassung des Ventils an die Position der Rohrleitungen, des Handtuchheizkörpers und des verfügbaren Einbauraums und vermeidet die Verwendung eines Ventils mit der falschen Ausrichtung.

Für thermostatische Regelung vorbereitet

Das Ventil wird mit einem manuellen Bediengriff geliefert, mit dem der Durchfluss zum Heizkörper geöffnet oder geschlossen werden kann. Dieser Griff kann durch einen kompatiblen Thermostatkopf mit M28 x 1-Anschluss ersetzt werden.

Mit einem Thermostatkopf kann das Ventil den Wasserfluss automatisch entsprechend der eingestellten Raumtemperatur regeln und so dazu beitragen, den Komfort im Raum aufrechtzuerhalten, ohne den Heizkörper ständig manuell nachstellen zu müssen.

Wichtig: Der Thermostatkopf ist nicht im Lieferumfang des Ventils enthalten und muss separat erworben werden.

Hydraulischer Abgleich über Regelkegel

Das thermostatisierbare Einrohrventil für Handtuchheizkörper ermöglicht zwei Regelungsfunktionen. Einerseits steuert es das Öffnen oder Schließen des Heizkörpers; andererseits erlaubt es den hydraulischen Abgleich des Kreislaufs durch Betätigung des Regelkegels mit einem Inbusschlüssel.

Diese Einstellung begrenzt den maximalen Durchfluss zum Heizkörper und hilft, die Anlage abzugleichen, wenn mehrere Heizkörper an denselben Einrohrkreis angeschlossen sind.

Integrierter Eintrittsfühler

Orkli liefert diese Einrohrreihe mit einem integrierten Eintrittsfühler. Der Fühler leitet das einströmende Wasser in das Innere des Heizkörpers, um eine geeignete Zirkulation durch den Handtuchheizkörper zu fördern.

Der Hersteller gibt an, dass der in den Heizkörper eingeführte Fühler für einen korrekten Betrieb etwa zwei Drittel der Gesamtlänge des Heizkörpers überschreiten sollte.

Ermöglicht vollständiges Absperren des Heizkörpers

Wenn sich Griff und Ventilstift in geschlossener Position befinden, kann das Ventil den Heizkörper vollständig absperren. Dadurch können bestimmte Arbeiten am Handtuchheizkörper durchgeführt werden, ohne den gesamten Heizkreislauf entleeren zu müssen.

Diese Eigenschaft erleichtert Wartungs- oder Austauscharbeiten am Heizkörper, wenn die Installation korrekt ausgeführt wurde.

Umkehrbares Ventil

Das Ventil kann mit unterschiedlichen Durchflussrichtungen arbeiten. Orkli empfiehlt jedoch, dass der Eintritt des heißen Wassers auf der von Griff oder Thermostatkopf weiter entfernten Seite erfolgt.

Die Einhaltung der empfohlenen Ausrichtung trägt dazu bei, das vom Hersteller vorgesehene hydraulische Verhalten und eine geeignete Zirkulation im Heizkörper zu erreichen.

1/2"-Außengewindeanschluss an den Heizkörper

Der Anschluss an den Heizkörper ist 1/2" Außengewinde. Das technische Datenblatt von Orkli gibt einen Anschluss über zylindrisches ISO 228/1-Gewinde mit O-Ring und Schutzring zur Abdichtung am Heizkörperanschluss an, zusätzlich zum entsprechenden angegebenen Gewindeanschluss für das Set.

Diese Ausführung ist speziell für kompatible Handtuchheizkörper mit 1/2"-Anschluss entwickelt.

M24 x 1,5-Anschluss für das Rohr

Der für die Rohrleitung vorgesehene Anschluss ist M24 x 1,5. Mit den entsprechenden Adapterzubehörteilen sieht Orkli Anschlüsse für verschiedene Rohrarten und Durchmesser vor.

• PER / PEX: Durchmesser von 12 bis 20 mm je nach Zubehörteil.
• Mehrschichtrohr: Durchmesser von 12 bis 20 mm je nach Zubehörteil.
• PB: Durchmesser von 12 bis 20 mm je nach Zubehörteil.
• Kupferrohr: Durchmesser von 12 bis 16 mm je nach Zubehörteil.

Wichtig: Rohranschlusszubehör und Verschraubungen sind nicht enthalten und müssen je nach Material und Durchmesser des installierten Rohrs ausgewählt werden.

M28 x 1-Anschluss für Thermostatkopf

Der Anschluss für den Thermostatkopf ist M28 x 1. Dieses Maß ermöglicht den Austausch des mitgelieferten Griffs gegen einen kompatiblen Orkli-Thermostatkopf.

Vor der Installation eines Kopfes eines anderen Herstellers muss ausdrücklich die mechanische und funktionale Kompatibilität mit dem Gewinde und dem Ventilhub geprüft werden.

Aus Messing vernickelt gefertigt

Der Ventilkörper besteht aus Messing EN 12165 CW617 und erhält eine vernickelte Oberflächenveredelung. Die Betätigungsachse ist aus Edelstahl und der Schließstift ebenfalls aus Messing gefertigt.

Die hydraulischen Dichtungen bestehen aus EPDM, während der Bediengriff aus ABS gefertigt ist. Der Fühlerhalter und der Fühler bzw. die Pipette bestehen aus PA66.

Für Wasser und Glykolmischungen

Das Ventil ist für den Betrieb mit Wasser und mit Wasser-Glykol-Lösungen ausgelegt, wie sie üblicherweise in Heizungsanlagen verwendet werden. Orkli gibt einen maximalen Glykolanteil von 30 % an.

Die zulässige Medientemperatur liegt zwischen 5 und 100 °C.

Maximaler Betriebsdruck von 6 bar

Das technische Datenblatt nennt einen maximalen Betriebsdruck von 6 bar und einen maximalen Differenzdruck von 1 bar.

Um die Wahrscheinlichkeit störender Geräusche in der Anlage zu verringern, empfiehlt Orkli, einen Differenzdruck von 0,3 bar nicht zu überschreiten.

Technische Merkmale des Orkli 52110 Ventils

• Marke: Orkli.
• Referenz: 52110.
• EAN: 8426562521104.
• Typ: thermostatisierbares Einrohrventil.
• Anwendung: Handtuchheizkörper.
• Installationsart: Einrohr.
• Rohrführung: Wandanschluss.
• Kopfposition: links.
• Anschluss an den Heizkörper: 1/2" Außengewinde.
• Anschluss an das Rohr: M24 x 1,5.
• Anschluss für Thermostatkopf: M28 x 1.
• Eintrittsfühler: integriert.
• Hydraulische Regelung: über Regelkegel.
• Mitgelieferte Betätigung: manueller Griff.
• Thermostatkopf: kompatibel, nicht enthalten.
• Rohranschlusszubehör: nicht enthalten.
• Kompatibles PER/PEX-, Mehrschicht- oder PB-Rohr: Ø12-20 mm mit geeignetem Zubehör.
• Kompatibles Kupferrohr: Ø12-16 mm mit geeignetem Zubehör.
• Arbeitsmedium: Wasser oder Glykolmischungen.
• Maximale Glykolkonzentration: 30 %.
• Medientemperatur: 5-100 °C.
• Maximaler Betriebsdruck: 6 bar.
• Maximaler Differenzdruck: 1 bar.
• Empfohlener Differenzdruck zur Geräuschbegrenzung: ≤0,3 bar.
• Material des Körpers: Messing EN 12165 CW617.
• Oberfläche: vernickelt.
• Betätigungsachse: Edelstahl.
• Schließstift: Messing EN 12165 CW617.
• Hydraulische Dichtungen: EPDM.
• Griff: ABS.
• Fühlerhalter: PA66.
• Fühler: PA66.

Eine kompakte Lösung zur Regelung von Einrohr-Handtuchheizkörpern

Der Orkli 52110 vereint in einem einzigen Bauteil den Anschluss des Handtuchheizkörpers an den Einrohrkreis, die Durchflussregelung, die Möglichkeit zum Absperren des Heizkörpers und die Vorbereitung für die Installation eines Thermostatkopfs. Sein spezielles Design für Wandanschluss und linken Kopf ermöglicht die Anpassung an Installationen, bei denen diese Ausrichtung erforderlich ist.

Der integrierte Fühler, die Regelung über den Regelkegel und der M28 x 1-Anschluss für die thermostatische Steuerung bieten eine vollständige Lösung sowohl für Neuinstallationen als auch für kompatible Ersatzlösungen in Einrohr-Heizsystemen.

Wichtig: Dieses Produkt enthält das Ventil mit manuellem Griff und Eintrittsfühler. Der Thermostatkopf sowie das Rohranschlusszubehör bzw. die Verschraubungen sind nicht enthalten und müssen je nach installiertem System separat ausgewählt werden.
