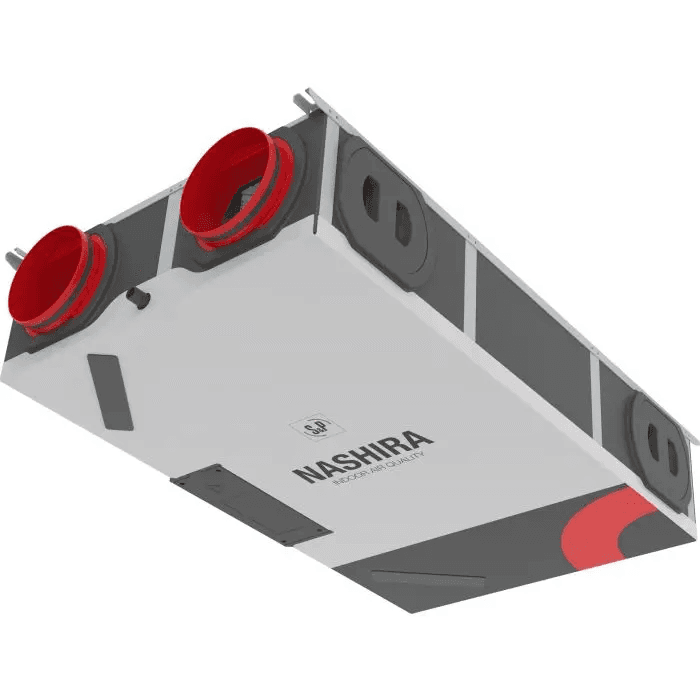

Wärmerückgewinner S&P NASHIRA S 150 R8

Der Wärmerückgewinner S&P NASHIRA S 150 R8, Referenz 5153207300, ist eine kontrollierte mechanische Lüftungsanlage mit Doppelstrom, die für die kontinuierliche Erneuerung der Raumluft in Wohngebäuden entwickelt wurde und dabei einen großen Teil der Energie der Abluft zurückgewinnt. Er bietet einen einstellbaren Luftvolumenstrom von 70 bis 150 m³/h und einen sensiblen Wirkungsgrad von 90 %, kombiniert niedrigen Energieverbrauch, automatische Regelung und ein flaches Design, das sich besonders für die Installation in einer Zwischendecke eignet.

Die NASHIRA-Serie von Soler & Palau verfügt über einen hocheffizienten Gegenstrom-Wärmetauscher, energiesparende EC-Motoren und Ventilatoren mit konstantem Volumenstrom. Das Modell NASHIRA S 150 R8 entspricht der Version mit sensiblem Wärmetauscher und verfügt über einen integrierten Feuchtigkeitssensor, automatische und manuelle Bypass-Funktion, Modbus-Kommunikation, 0-10-V-Eingang und eine mitgelieferte Steuerung.

Doppelstromlüftung mit Wärmerückgewinnung

Der NASHIRA S 150 R8 führt verbrauchte Luft aus Feuchträumen wie Bad und Küche ab, während gefilterte Außenluft in Schlafzimmer, Wohnzimmer und andere Hauptbereiche eingebracht wird. Bevor die Luft ins Freie abgeführt wird, gewinnt der Wärmetauscher einen Teil ihrer thermischen Energie zurück und überträgt sie auf die neue Zuluft.

Diese Betriebsweise ermöglicht eine kontinuierliche Lufterneuerung bei gleichzeitiger Reduzierung der mit der herkömmlichen Lüftung verbundenen Energieverluste. S&P gibt für den NASHIRA S 150 einen sensiblen Wirkungsgrad von 90 % gemäß EN 13141-7 an.

Maximaler Luftvolumenstrom von 150 m³/h

Der Wärmerückgewinner arbeitet mit einem Mindestvolumenstrom von 70 m³/h und kann bis zu 150 m³/h erreichen. Die EC-Ventilatoren arbeiten mit Konstantvolumenstromregelung, sodass das Gerät seinen Betrieb automatisch anpasst, um den eingestellten Volumenstrom trotz Druckschwankungen in der Anlage aufrechtzuerhalten.

Laut dem technischen Handbuch von S&P kann der NASHIRA S 150 bis zu 150 m³/h bei 400 Pa liefern und bietet damit eine hohe Druckleistung zur Anpassung an Wohnraum-Lüftungsleitungen.

Integrierter Feuchtigkeitssensor und Automatikmodus

Der NASHIRA S verfügt über Sensoren für die relative Luftfeuchtigkeit, die es ermöglichen, den Lüftungsvolumenstrom automatisch an die Innenraumbedingungen anzupassen. Im proportionalen Modus erhöht oder verringert das Gerät den Volumenstrom in Abhängigkeit vom erkannten Feuchtigkeitsniveau.

In der Standardkonfiguration des NASHIRA S 150 kann das System mit 90 m³/h arbeiten, wenn die relative Luftfeuchtigkeit bei oder unter 60 % liegt, und den Volumenstrom schrittweise auf 135 m³/h erhöhen, wenn sie 90 % erreicht oder überschreitet. Diese Parameter können über die Modbus-Kommunikation angepasst werden, um den Betrieb an die Anforderungen des Projekts anzupassen.

Automatischer und manueller Bypass für Free Cooling

Der Wärmerückgewinner verfügt über einen Bypass, um den Luftdurchgang durch den Wärmetauscher zu vermeiden, wenn die thermischen Bedingungen die direkte Nutzung der Außenluft ermöglichen. Diese Funktion ist besonders nützlich für Free Cooling, wenn die Außentemperatur günstig ist.

Der Bypass kann automatisch entsprechend den vom Gerät gemessenen Temperaturen arbeiten oder manuell über das Steuerungssystem aktiviert werden. Außerdem kann ein spezifischer Volumenstrom für den Free-Cooling-Modus eingestellt werden.

Energiesparende EC-Motoren und Konstantvolumenstrom

Die Ventilatoren werden von EC-Gleichstrommotoren angetrieben, einer Technologie, die entwickelt wurde, um den Stromverbrauch zu senken und eine präzise Drehzahlregelung zu ermöglichen. Durch den Betrieb mit konstantem Volumenstrom kann das Gerät Druckschwankungen in der Anlage, die durch die Kanäle oder den Zustand der Filter entstehen, ausgleichen.

Der Hersteller gibt eine Schallleistung von 46 dB(A) gemäß EN 13141-7 an. In den ErP-Daten nennt S&P einen Schalldruckpegel von etwa 33 dB(A) in 1,5 Metern Entfernung unter den angegebenen Referenzbedingungen.

Zuluft- und Abluftfiltration

Der NASHIRA S 150 R8 ist serienmäßig mit G4-Filtern sowohl in der Zuluft als auch in der Abluft ausgestattet. Die Filterung schützt den Wärmetauscher und die internen Komponenten und reduziert gleichzeitig das Eindringen von Partikeln aus der Außenluft.

Für die Zuluft bietet S&P verschiedene optionale Filterstufen an, die es ermöglichen, das Gerät an die Anforderungen der Luftqualität des Projekts anzupassen, einschließlich M5-, F7-, F9- und Aktivkohlefiltern.

• Serienmäßiger Zuluftfilter: G4.
• Serienmäßiger Abluftfilter: G4.
• Optionale Zuluftfilter: M5, F7, F9 und Aktivkohle.
• Wartungshinweis: Filterwechselalarm über das Steuerungssystem.

Kompaktes Design für die Zwischendecke

Mit Abmessungen von nur 1000 x 600 x 210 mm verfügt der NASHIRA S Wärmerückgewinner über ein flaches Design, das für den Einbau in Zwischendecken konzipiert ist. Sein Gewicht beträgt 24,5 kg, was die Handhabung und Montage bei der Installation erleichtert.

Das Gerät verfügt über vier Luftanschlüsse mit Ø125 mm. Das FLEXY-System von S&P ermöglicht es, die Position der Stutzen an die Kanalführung anzupassen und so die Montagesflexibilität zu erhöhen, ohne das Gerät demontieren zu müssen.

Elektronische Umkehrbarkeit der Luftströme

Die NASHIRA-Serie ermöglicht die elektronische Umkehrung der Luftstromkonfiguration und erleichtert so die Anpassung an unterschiedliche Kanalführungen. Diese Eigenschaft sowie die versetzbaren Anschlüsse ermöglichen es, den Wärmerückgewinner an die Anforderungen jeder Installation anzupassen.

Inklusive Steuerung und Modbus-Konnektivität

Der Wärmerückgewinner wird mit einer Steuerung geliefert, über die der Betrieb des Geräts ausgewählt und verschiedene Volumenstromeinstellungen vorgenommen werden können. Das Gerät verfügt über vier Betriebsstufen: niedrige, mittlere und hohe Geschwindigkeit sowie eine spezielle Geschwindigkeit für Free Cooling.

Außerdem integriert es Modbus RTU-Kommunikation und einen analogen 0-10-V-Eingang, was die Einbindung in kompatible Regelungs- oder externe Sensorsysteme erleichtert. Über ein 0-10-V-Signal kann das Gerät den Volumenstrom im Automatikmodus proportional anpassen.

Die Elektronik ermöglicht die Abfrage von Parametern wie aktuellem Volumenstrom, Innenraumfeuchte, Temperaturen, Bypass-Status und verbleibender Zeit bis zur Filterwartungsanzeige.

Kompatibel mit CONNECTAIR

Über die kompatible SPCM-Kommunikationsplatine kann die NASHIRA-Serie mit der CONNECTAIR-Plattform von S&P verbunden werden, wodurch Überwachungs- und Steuerungsfunktionen des Systems über das Internet integriert werden können. Diese Möglichkeit erweitert die Managementoptionen für Anlagen, die eine vernetzte Steuerung erfordern.

Passivhaus-Zertifizierung und Energieeffizienz

Die NASHIRA S-Serie ist als Passivhaus-Komponente zertifiziert, eine Zertifizierung für hocheffiziente Lösungen für Gebäude mit sehr niedrigem Energieverbrauch. Für die Referenz 5153207300 weist die ErP-Dokumentation von S&P in der Standardkonfiguration die Energieeffizienzklasse A aus.

Die Kombination aus Gegenstrom-Wärmetauscher, EC-Motoren, automatischer Feuchteregelung und Konstantvolumenstrombetrieb ermöglicht es, den Energiebedarf für die Lüftung der Wohnung zu reduzieren.

Technische Merkmale des S&P NASHIRA S 150 R8

• Marke: Soler & Palau (S&P).
• Referenz: 5153207300.
• Modell: NASHIRA S 150 R8.
• Typ: Doppelstrom-Wärmerückgewinner für Wohngebäude.
• Art der Wärmerückgewinnung: sensibel.
• Wärmetauscher: Gegenstrom.
• Mindestvolumenstrom: 70 m³/h.
• Maximaler Volumenstrom: 150 m³/h.
• Maximaler Volumenstrom laut Handbuch: 150 m³/h bei 400 Pa.
• Sensibler Wirkungsgrad: 90 % gemäß EN 13141-7.
• ErP-Energieklasse: A.
• Ventilatoren: Zentrifugalventilatoren mit konstantem Volumenstrom.
• Motoren: energiesparende EC-Motoren.
• Stromversorgung: 230 V, 50 Hz.
• Maximal angegebene Leistungsaufnahme im technischen Handbuch: 111 W.
• Schallleistung Lw(A): 46 dB(A).
• Referenz-Schalldruckpegel: 33 dB(A) bei 1,5 m, Qref und 50 Pa.
• Luftanschlüsse: 4 x Ø125 mm.
• Abmessungen: 1000 x 600 x 210 mm.
• Gewicht: 24,5 kg.
• Zuluftfilter: G4 serienmäßig.
• Abluftfilter: G4.
• Optionale Zuluftfilter: M5, F7, F9 und Aktivkohle.
• Feuchtigkeitssensor: integriert.
• Bypass: automatisch und manuell.
• Steuereingang: 0-10 V.
• Kommunikation: Modbus RTU.
• Filteralarm: ja.
• Steuerung: enthalten.
• Umkehrbarkeit der Luftströme: elektronisch.
• Installation: für Zwischendecken geeignet.
• Passivhaus-Zertifizierung: ja.

Lieferumfang

Laut dem technischen Handbuch von S&P umfasst der Lieferumfang den NASHIRA S Wärmerückgewinner, die Steuerung, einen flexiblen Schlauch für den Anschluss des Kondensatablaufs, Benutzer- und Inbetriebnahmedokumentation, das Energielabel, eine Montageschablone und ein Etikett für die Luftstromkonfiguration.

Effiziente Wärmerückgewinnung und automatische Lüftungssteuerung

Der S&P NASHIRA S 150 R8 kombiniert einen Volumenstrom von bis zu 150 m³/h mit 90 % sensibler Wärmerückgewinnung, EC-Motoren, Konstantvolumenstromregelung und automatischer Feuchteregelung. Sein nur 210 mm hohes Design, die ausrichtbaren Anschlüsse und die Umkehrbarkeit der Luftströme erleichtern die Integration in verschiedene Wohnraumkonfigurationen.

Der automatische und manuelle Bypass, die Modbus-Kommunikation, der 0-10-V-Eingang, die verschiedenen Filteroptionen und die mitgelieferte Steuerung vervollständigen einen Wärmerückgewinner, der für eine effiziente, kontrollierte und anpassungsfähige Wohnraumlüftung entwickelt wurde.
