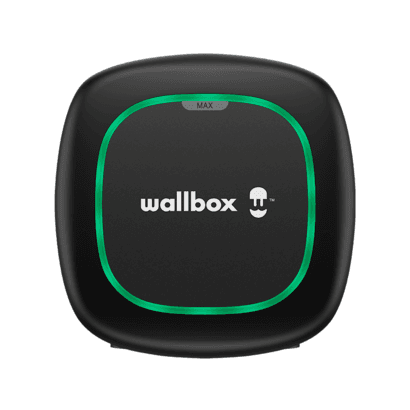

Elektroauto-Ladegerät 22 kW Wallbox Pulsar Max 5 Meter Kabel Typ 2 mit erweitertem Schutz

Die Wallbox Pulsar Max PLP4-0-2-4-9-002 ist eine intelligente Ladestation für Elektroautos und Plug-in-Hybride mit einer maximalen Leistung von 22 kW bei dreiphasiger Installation. Diese Version verfügt über ein fest angeschlossenes 5-Meter-Kabel mit Typ-2-Stecker, schwarze Ausführung, WiFi- und Bluetooth-Konnektivität, integrierte Erkennung von Gleichstrom-Fehlerströmen von 6 mA sowie Schutz gegen Verschweißen.

Konzipiert für das regelmäßige Laden in Wohnhäusern, Garagen, privaten Parkplätzen und anderen kompatiblen Installationen, kombiniert der Pulsar Max ein kompaktes Format mit vernetzten Steuerungsfunktionen und Energiemanagement. Er kann mit der Wallbox-App verwendet werden, um Ladevorgänge zu planen, den Status der Ladestation zu überwachen und das Laden über ein kompatibles Gerät zu verwalten.

Dreiphasiges Laden mit bis zu 22 kW

Die Wallbox PLP4-0-2-4-9-002 bietet eine maximale Ladeleistung von 22 kW über eine dreiphasige 400-V-Versorgung. Der Nennstrom beträgt 32 A pro Phase und kann von 6 A bis zum Nennstrom konfiguriert werden, sodass sich die verfügbare Leistung an die Eigenschaften der Elektroinstallation und des Fahrzeugs anpassen lässt.

Das Laden erfolgt im Modus 3 gemäß IEC 61851-1. Um die 22 kW zu erreichen, müssen sowohl die Elektroinstallation als auch das Fahrzeug dreiphasiges Laden mit 32 A unterstützen. Wenn das Bordladegerät des Fahrzeugs eine geringere Leistung zulässt, wird der Ladevorgang durch die vom Fahrzeug selbst akzeptierte maximale Leistung begrenzt.

Festes Typ-2-Kabel mit 5 Metern

Diese Referenz wird mit einem fest installierten 5-Meter-Ladekabel und einem Typ-2-Stecker gemäß IEC 62196-2 geliefert. Das Kabel bleibt dauerhaft mit der Ladestation verbunden, sodass für das tägliche Laden kein separates mobiles Kabel erforderlich ist.

Der Typ-2-Stecker ist der Standard, der üblicherweise bei in Europa vermarkteten Elektroautos und Plug-in-Hybriden verwendet wird und eine praktische Lösung für private und gewerbliche Installationen bietet.

Schutz gegen Gleichstrom-Fehlerströme von 6 mA

Der Pulsar Max verfügt über eine integrierte Erkennung von Gleichfehlerstrom über ein internes RDC-DD-Gerät mit 6 mA. Wallbox gibt an, dass dieses System die in IEC 62955 festgelegten Auslösezeiten erfüllt.

Dieser integrierte Schutz muss durch die in der Wallbox-Installationsdokumentation und in den geltenden elektrischen Vorschriften geforderten externen Schutzmaßnahmen ergänzt werden. Die Auswahl von Leitungsschutzschaltern, Fehlerstromschutzschaltern und weiteren Schutzeinrichtungen muss entsprechend den konkreten Eigenschaften der Installation erfolgen.

Schutz gegen Verschweißen

Die offizielle Wallbox-Kodierung weist die Nummer 9 der Referenz PLP4-0-2-4-9-002 als Version mit Schutz gegen Verschweißen aus. Diese Funktion dient dazu, die Sicherheit des Systems im Falle eines möglichen Verschweißens der Leistungskontakte zu erhöhen.

Wallbox sieht außerdem einen optionalen externen Abzweig für die mit diesem Schutz verbundene Trennung vor, dessen Installation gemäß den technischen Anweisungen des Herstellers erfolgen muss.

Integriertes WiFi und Bluetooth

Die Ladestation verfügt über WiFi- und Bluetooth-Konnektivität. Über die Wallbox-App und das Wallbox-Portal können der Status der Ladestation abgerufen, Ladevorgänge verwaltet und verschiedene Betriebseinstellungen vorgenommen werden.

Die Bluetooth-Verbindung erleichtert die lokale Konfiguration und Kommunikation mit dem Gerät, während die WiFi-Konnektivität den Zugriff auf vernetzte Funktionen ermöglicht, wenn die Ladestation mit einem kompatiblen Netzwerk verbunden ist.

Planung und Steuerung über die Wallbox-App

Der Pulsar Max ermöglicht die Planung des Ladevorgangs für bestimmte Zeitfenster, eine besonders nützliche Funktion für Nutzer mit Stromtarifen, die je nach Tageszeit unterschiedliche Preise bieten.

Über die Wallbox-Plattform können außerdem Informationen zu Ladevorgängen eingesehen, die Ladestation gesperrt oder entsperrt und verschiedene Betriebsparameter je nach verfügbarer Konfiguration gesteuert werden.

Energiemanagement und Solarladen

Die Wallbox Pulsar Max verfügt über statisches Lastmanagement und ist mit erweiterten Energiemanagementfunktionen über zusätzliches Zubehör kompatibel. Dazu gehören dynamisches Lastmanagement und Solarladen.

Wenn ein kompatibler Wallbox-Energiezähler installiert wird, kann das System die für das Elektroauto vorgesehene Leistung in Abhängigkeit vom Verbrauch des Gebäudes anpassen. Auf diese Weise lässt sich die verfügbare elektrische Leistung besser nutzen und das Risiko einer Überschreitung der vertraglich vereinbarten oder verfügbaren Grenze verringern.

Die Solarladefunktion ermöglicht die Nutzung von Energie aus einer Photovoltaikanlage zum Laden des Fahrzeugs und kann je nach Systemkonfiguration überschüssige Erzeugung nutzen. Diese Funktionen erfordern einen zusätzlichen kompatiblen Zähler.

Schutzart IP55 und IK10

Die Ladestation verfügt über die Schutzart IP55 und die mechanische Widerstandsfähigkeit IK10. Ihr Gehäuse bietet einen hohen Schutz gegen Staub, Wasser und Stöße und ermöglicht die Installation sowohl in Innenräumen als auch an geeigneten Außenstandorten.

Der Betriebstemperaturbereich reicht von -30 bis 50 °C. Wallbox gibt an, dass die Ladestation bis 40 °C mit voller Leistung arbeiten kann und darüber hinaus zur Schonung der Komponenten eine Leistungsreduzierung vornehmen kann.

Kompaktes Design für die Wandmontage

Die Wallbox Pulsar Max zeichnet sich durch ihre geringe Größe aus. Die Version mit festem Kabel misst 198 x 201 x 99 mm ohne Kabel und wiegt etwa 1,3 kg ohne Kabel.

Ihr kompaktes Design erleichtert die Installation an Garagenwänden, Stellplätzen und Bereichen für das Laden von Elektrofahrzeugen und nimmt nur wenig Platz rund um den Ladepunkt ein.

Halo-RGB-Anzeige

Die Front der Ladestation verfügt über eine Halo-RGB-Lichtanzeige, mit der sich verschiedene Betriebszustände visuell erkennen lassen. Diese Signalisierung wird durch die in der Wallbox-App und im Portal verfügbaren Informationen ergänzt.

OCPP-Kommunikation und Integration

Zusätzlich zu WiFi und Bluetooth gibt Wallbox die Kompatibilität mit OCPP, Partner-API und SDK als externe Kommunikationsschnittstellen an. Diese Möglichkeiten erweitern die Integrations- und Verwaltungsoptionen der Ladestation in Installationen, die zusätzliche vernetzte Funktionen erfordern.

Technische Daten der Wallbox Pulsar Max PLP4-0-2-4-9-002

• Marke: Wallbox.
• Referenz: PLP4-0-2-4-9-002.
• Modell: Pulsar Max.
• Farbe: Schwarz.
• Typ: intelligente Ladestation für Elektroautos.
• Stromversorgung: dreiphasig.
• Maximale Ladeleistung: 22 kW.
• Nennspannung: 400 V AC ±10%.
• Nennstrom: 32 A, 3 Phasen.
• Konfigurierbarer Strom: von 6 A bis 32 A.
• Nennfrequenz: 50/60 Hz.
• Lademodus: Modus 3 gemäß IEC 61851-1.
• Stecker: Typ 2 gemäß IEC 62196-2.
• Ausgangsart: festes Kabel.
• Kabellänge: 5 m.
• Konnektivität: WiFi und Bluetooth.
• Steuerung: Wallbox-App und Portal.
• Statusanzeige: Halo RGB-LED.
• Statisches Lastmanagement: enthalten.
• Dynamisches Lastmanagement: kompatibel über zusätzlichen Zähler.
• Solarladen: kompatibel über zusätzlichen Zähler.
• Externe Kommunikationsschnittstelle: OCPP, Partner-API und SDK.
• Schutz gegen Fehlerstrom: Erkennung von 6 mA DC-Leckströmen.
• Schutz gegen Verschweißen: ja.
• Überspannungskategorie: CAT III.
• Schutzart: IP55.
• Stoßfestigkeit: IK10.
• Betriebstemperatur: -30 bis 50 °C.
• Betrieb mit voller Leistung: bis 40 °C.
• Lagertemperatur: -40 bis 70 °C.
• Abmessungen ohne Kabel: 198 x 201 x 99 mm.
• Gewicht ohne Kabel: 1,3 kg.
• Maximaler Querschnitt des Versorgungskabels: bis 13 mm².
• EAN: 8436607548690.

Exakte Konfiguration der Referenz PLP4-0-2-4-9-002

Die offizielle Struktur der Wallbox-Teilenummer ermöglicht die Identifizierung der wichtigsten Merkmale dieser Version des Pulsar Max. Der Code PLP4 steht für das Modell Pulsar Max, der Code 0 kennzeichnet das 5-Meter-Kabel, der Code 2 steht für den Typ-2-Stecker, der Code 4 kennzeichnet die 22-kW-Leistung und der Code 9 steht für den Schutz gegen Verschweißen. Die Endung 002 kennzeichnet die kommerzielle Version in Schwarz.

Eine leistungsstarke Ladestation für dreiphasige Installationen

Mit einer maximalen Leistung von 22 kW ist die Wallbox Pulsar Max PLP4-0-2-4-9-002 besonders für dreiphasige Installationen geeignet, bei denen die Ladezeiten von Fahrzeugen mit dieser Leistung reduziert werden sollen. Das fest angeschlossene Typ-2-Kabel mit 5 Metern erleichtert den täglichen Gebrauch, während die Steuerung über WiFi, Bluetooth und die Wallbox-App ein komfortables Laden ermöglicht.

Der Schutz gegen Gleichstrom-Fehlerströme von 6 mA, der Schutz gegen Verschweißen, die Schutzart IP55, die IK10-Widerstandsfähigkeit und die Kompatibilität mit dynamischem Lastmanagement und Solarladen ergänzen eine Lösung, die sowohl für private Installationen als auch für andere private Ladepunkte geeignet ist.

Wichtig: Um 22 kW zu erreichen, ist eine dreiphasige Versorgung erforderlich und das Fahrzeug muss diese Leistung im Wechselstrombetrieb unterstützen. Dynamisches Lastmanagement und Solarladen erfordern einen kompatiblen Wallbox-Energiezähler, sofern nicht ausdrücklich anders angegeben. Die Installation muss von qualifiziertem Fachpersonal gemäß der Wallbox-Dokumentation und den geltenden Vorschriften durchgeführt werden.
