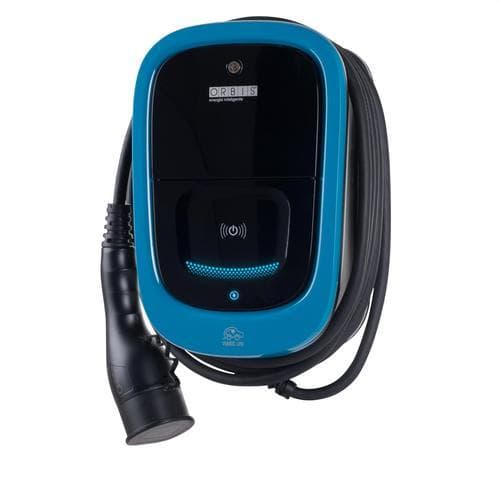

Einphasen-Elektroautoladegerät VIARIS UNI+ 7,4KW mit 5-Meter-Kabel

Die Orbis VIARIS UNI+ OB94U120HA1 Ladestation ist eine intelligente Ladeeinheit für Elektroautos und Plug-in-Hybride, ausgelegt für einphasige 230-V-Installationen. Sie bietet eine maximale Leistung von 7,4 kW bei 32 A und verfügt über ein fest angeschlagenes 5-Meter-Kabel mit Typ-2-Stecker, sodass das Laden im Modus 3 komfortabel sowohl in Wohnhäusern als auch in Gemeinschaftsgaragen, Büros und anderen privaten Umgebungen möglich ist.

Diese Ausführung umfasst WiFi-Kommunikation, RFID/NFC-Lesegerät, Touch-Aktivierungssensor, Ladeleistungsmodulator und RDC-DD-Fehlerstromerkennung für Gleichfehlerströme. Darüber hinaus verfügt der VIARIS UNI+ über ein abschließbares, zugängliches Fach mit 8-Modul-DIN-Schiene zur Aufnahme von elektrischen Schutzkomponenten und anderen kompatiblen Elementen, zugänglich über eine Tür mit Schloss.

Einphasiges Laden mit bis zu 7,4 kW

Der Orbis VIARIS UNI+ OB94U120HA1 wird mit einphasiger 230-V-AC-Versorgung ±10% betrieben und liefert bis zu 7,4 kW Leistung bei einem maximalen Strom von 32 A. Er ist besonders geeignet für private und häusliche Installationen, die die Ladezeiten im Vergleich zu einer herkömmlichen Steckdose verkürzen möchten.

Die tatsächliche Ladeleistung hängt von der verfügbaren Elektroinstallation, der Konfiguration des Ladegeräts und der vom Fahrzeug im Wechselstrombetrieb zulässigen maximalen Leistung ab.

5 Meter Typ-2-Kabel

Diese Referenz verfügt über ein fest angeschlagenes 5-Meter-Kabel mit Typ-2-Stecker gemäß EN 62196-2. Das Laden erfolgt im Modus 3 gemäß EN 61851-1 und ermöglicht die Kommunikation zwischen Ladegerät und Fahrzeug während der Ladesitzung.

Da das Kabel integriert ist, ist bei jedem Ladevorgang kein separates mobiles Ladekabel erforderlich, was den täglichen Gebrauch in privaten oder gemeinschaftlich genutzten Garagen erleichtert.

Intelligenter Leistungsmodulator

Der VIARIS UNI+ integriert eine Ladeleistungsmodulation, um die dem Fahrzeug zugeführte Energie an die Bedingungen der Installation anzupassen. Das System ist darauf ausgelegt, die verfügbare Leistung optimal zu nutzen, ohne den festgelegten Grenzwert zu überschreiten, und berücksichtigt dabei den Verbrauch anderer elektrischer Geräte.

Dieses Management ermöglicht eine optimierte Ladung und reduziert das Risiko, die verfügbare Leistung zu überschreiten, wenn in Haus oder Anlage verschiedene elektrische Verbraucher gleichzeitig aktiv sind.

Steuerung über WiFi und die e-VIARIS App

Die Referenz OB94U120HA1 verfügt über WiFi-Kommunikation 802.11 b/g/n. Über die Orbis-App e-VIARIS lässt sich das Ladegerät konfigurieren und verwalten, Ladevorgänge steuern und auf Informationen zum Energieverbrauch zugreifen.

Das System ermöglicht eine Zeitprogrammierung, um das Laden auf bestimmte Tageszeiten zu verlegen – eine besonders nützliche Funktion, um Stromtarife mit zeitabhängigen Preisen zu nutzen.

Die Produktreihe unterstützt außerdem die Kommunikationsprotokolle MQTT, HTTP und OCPP 1.6 zur Integration in kompatible Managementplattformen.

Identifikation per RFID/NFC

Das Ladegerät verfügt über ein 13,56-MHz-RFID/NFC-Lesegerät zur Benutzeridentifikation und Freigabe des Ladevorgangs. Es ist kompatibel mit den Protokollen ISO/IEC 14443A, 14443B, ISO/IEC 15693 und Felica.

Diese Funktion ist besonders praktisch in Gemeinschaftsgaragen, Unternehmen und anderen Bereichen, in denen der Zugang zum Ladepunkt auf autorisierte Nutzer beschränkt werden soll. Außerdem verfügt es über einen Touch-Sensor zum Aktivieren oder Deaktivieren des Ladevorgangs.

Integrierter RDC-DD-Detektor

Der VIARIS UNI+ enthält serienmäßig ein RDC-DD-Gerät zur Erkennung von Gleichfehlerströmen gemäß IEC 62955. Dieses System überwacht mögliche Anteile von residualen Gleichströmen, die mit dem Laden des Elektrofahrzeugs verbunden sind.

Die genaue Ausführung OB94U120HA1 entspricht der Version mit integriertem RDC-DD. Varianten der Produktreihe, die zusätzlich Leitungsschutzschalter, Fehlerstromschutzschalter Typ A oder vollständigen Überspannungsschutz integrieren, verfügen über andere Produktcodes.

Integrierte 8-Modul-DIN-Schiene

Ein besonderes Merkmal des VIARIS UNI+ ist sein zugängliches unteres Fach, das eine DIN-Schiene mit Platz für bis zu 8 Module integriert. Dieser Raum ermöglicht die Aufnahme von elektrischen Schutzkomponenten und kompatiblen Messgeräten direkt im Ladegerät und vereinfacht sowie ordnet die Installation.

Das Fach ist abschließbar und erleichtert so den Zugang für den Installateur und verhindert unbefugte Manipulationen.

Kompatibel mit Solar-Ladung

Das Ladegerät ist mit dem Orbis-System VIARIS SOLAR für Photovoltaikanlagen kompatibel. Mit den entsprechenden Komponenten kann es in eine Ladestrategie integriert werden, die die von Solarmodulen erzeugte Energie nutzt.

VIARIS UNI+ verfügt außerdem über eine Multigeräte-Funktion zur Leistungsverwaltung zwischen mehreren an derselben Leitung angeschlossenen Ladegeräten. Mit dem SPL-ORBIS-System sieht der Hersteller Installationen mit Leistungsmodulation für bis zu 249 Ladepunkte vor.

Für Innen- und Außeninstallationen ausgelegt

Das Gehäuse besteht aus hochfestem Polycarbonat und bietet die Schutzart IP54 gegen Staub und Wasser sowie die mechanische Schlagfestigkeit IK10.

Der Stecker des Kabels bietet IP44-Schutz im angeschlossenen Zustand und IP54-Schutz, wenn er mit seiner Schutzkappe versehen ist. Der Betriebstemperaturbereich des Ladegeräts liegt zwischen -30 und 50 °C.

Kompaktes Format für Wandmontage

Der VIARIS UNI+ ist für die Aufputzmontage an der Wand konzipiert. Seine Außenmaße betragen 332 x 224 x 150 mm und sein Gewicht liegt je nach Konfiguration bei etwa 4 kg.

Das Gerät verwendet Anschlussklemmen auf DIN-Schiene und unterstützt Leiter bis 16 mm², mit einem angegebenen Anzugsdrehmoment von 2 bis 4 Nm.

Technische Merkmale des Orbis VIARIS UNI+ OB94U120HA1

• Marke: Orbis.
• Referenz: OB94U120HA1.
• Serie: VIARIS UNI+.
• Typ: intelligentes Ladegerät für Elektrofahrzeuge.
• Elektroinstallation: einphasig.
• Maximale Leistung: 7,4 kW.
• Maximalstrom: 32 A.
• Versorgung: 230 V AC ±10%.
• Frequenz: 50 Hz.
• Lademodus: Modus 3 gemäß EN 61851-1.
• Stecker: Typ 2 gemäß EN 62196-2.
• Ausgangstyp: fest angeschlagenes Kabel.
• Kabellänge: 5 m.
• Kommunikation: WiFi 802.11 b/g/n.
• App: e-VIARIS.
• Kommunikationsprotokolle: MQTT, OCPP 1.6 und HTTP.
• Lademodulator: ja.
• Zeitprogrammierung: ja.
• RFID/NFC-Lesegerät: ja, 13,56 MHz.
• Touch-Sensor zum Aktivieren/Deaktivieren: ja.
• Detektor für residualen Gleichfehlerstrom: RDC-DD gemäß IEC 62955.
• Integrierte Leitungsschutz- und Fehlerstromschutzschalter in dieser Referenz: nein; diese gehören zu anderen Konfigurationen der Serie.
• Interne DIN-Schiene: 8 Module.
• Verschluss des Fachs: mit Schlüssel.
• Kompatibilität mit VIARIS SOLAR: ja.
• Multigeräte-Funktion: ja.
• SPL-ORBIS-Kompatibilität: bis zu 249 Ladegeräte in kompatiblen Systemen.
• Gehäusematerial: hochfestes Polycarbonat.
• Schutzart des Ladegeräts: IP54.
• Stoßfestigkeit: IK10.
• Schutz des angeschlossenen Steckers: IP44.
• Schutz des Steckers mit Kappe: IP54.
• Schutzklasse: Klasse II.
• Eigenverbrauch im Standby: 4 W.
• Eigenverbrauch während des Ladens: 7 W.
• Betriebstemperatur: -30 bis 50 °C.
• Maximale Luftfeuchtigkeit im Betrieb: 95%.
• Maximaler Leiterquerschnitt: 16 mm².
• Montage: Aufputz an der Wand.
• Abmessungen: 332 x 224 x 150 mm.
• Gewicht: ca. 4 kg je nach Konfiguration.
• EAN: 8426709125059.

Intelligentes Laden für Zuhause, Gemeinschaftsgarage oder Unternehmen

Der Orbis VIARIS UNI+ OB94U120HA1 kombiniert 7,4 kW Leistung, ein 5-Meter-Typ-2-Kabel und intelligente Steuerung in einem Ladegerät für den täglichen Einsatz. Die WiFi-Konnektivität, die Steuerung über e-VIARIS, die RFID-Identifikation und die Zeitprogrammierung sorgen sowohl in privaten als auch in gemeinsam genutzten Installationen für Komfort.

Sein Lademodulator, die Kompatibilität mit VIARIS SOLAR und SPL-ORBIS sowie die 8-Modul-DIN-Schiene bieten zudem hohe Flexibilität, um den Ladepunkt an unterschiedliche aktuelle und zukünftige Anforderungen anzupassen.

Wichtig: Die Referenz OB94U120HA1 enthält serienmäßig einen RDC-DD-Detektor, entspricht jedoch nicht den Versionen mit vollständig integrierten Leitungsschutz- und Fehlerstromschutzschaltern. Die für die Installation erforderlichen Schutzkomponenten müssen gemäß ITC-BT-52, den Orbis-Anweisungen und den geltenden Vorschriften ausgewählt und installiert werden.
