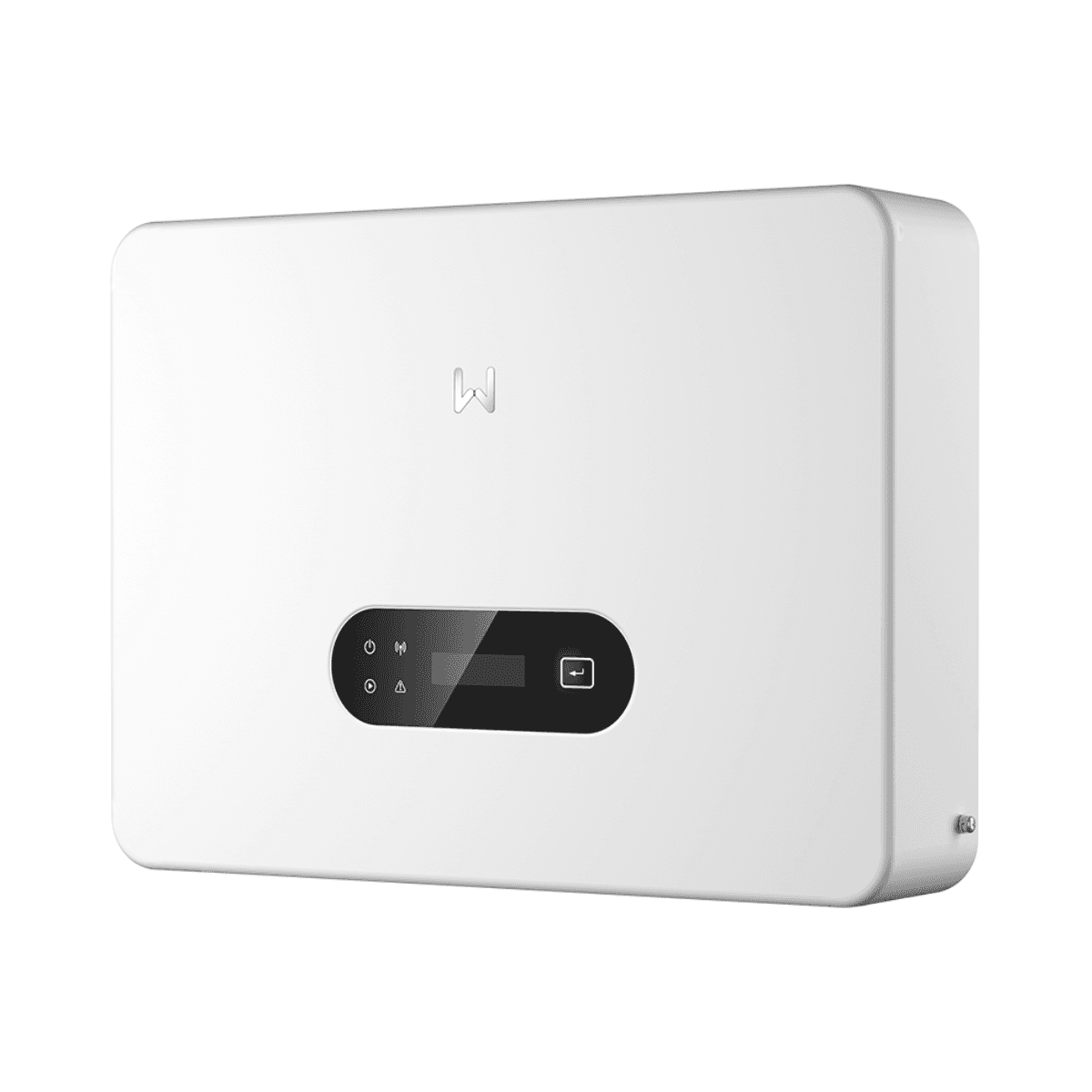

GoodWe GW8.5K-MS-G40 8,5 kW einphasiger Solarwechselrichter mit 3 MPPT

Der einphasige Solarwechselrichter GoodWe GW8.5K-MS-G40 ist ein 8,5-kW-String-Wechselrichter der vierten Generation der MS G4-Serie. Er wurde speziell für private Photovoltaikanlagen entwickelt, die eine hohe Leistung und flexible Modulverschaltung erfordern, und verfügt über 3 unabhängige MPPT-Tracker mit jeweils einem PV-Eingang pro MPPT.

Dank 20 A maximalem Strom pro MPPT, einer PV-Überdimensionierung von bis zu 200 % und einem maximalen Wirkungsgrad von 97,9 % ist der GW8.5K-MS-G40 für den Betrieb mit modernen Hochleistungs-PV-Modulen ausgelegt. Abgerundet wird das Design durch Schutzart IP66, natürliche Konvektionskühlung und einen Geräuschpegel von unter 30 dB.

Einphasiger 8,5-kW-Wechselrichter mit 3 MPPT

Der GoodWe GW8.5K-MS-G40 bietet eine Nenn- und maximale Ausgangsleistung von 8.500 W bei einer maximalen Scheinleistung von 8.500 VA. Er ist für einphasige Stromnetze mit 220, 230 oder 240 V ausgelegt und arbeitet mit einer Nennfrequenz von 50 oder 60 Hz.

Eine seiner größten Stärken ist die Integration von 3 unabhängigen MPPT-Trackern. Jeder MPPT unterstützt einen PV-String, sodass sich das Solarfeld in bis zu drei Gruppen mit unterschiedlichen Betriebsbedingungen aufteilen lässt.

Diese Architektur ist besonders interessant bei Dächern mit mehreren Ausrichtungen, unterschiedlichen Neigungen oder Bereichen mit abweichenden Einstrahlungsbedingungen, da jeder String über eine eigene Maximum-Power-Point-Nachführung verfügt.

20 A maximaler Strom pro MPPT

Jeder der drei MPPTs unterstützt einen maximalen Eingangsstrom von 20 A und einen maximalen Kurzschlussstrom von 26 A. Diese Werte verbessern die Kompatibilität mit aktuellen PV-Modulen mit hoher Leistung und hohem Strom.

Die maximale PV-Eingangsspannung beträgt 600 V, während der MPPT-Arbeitsbereich zwischen 40 und 560 V liegt. Die Startspannung beträgt nur 50 V, und die Nenneingangsspannung erreicht 360 V.

PV-Überdimensionierung von bis zu 200 %

GoodWe gibt für die MS G4-Serie eine PV-Überdimensionierung von bis zu 200 % an. Diese Eigenschaft ermöglicht den Anschluss einer höheren Modulleistung als die Nennausgangsleistung des Wechselrichters, sofern die vom Hersteller festgelegten Spannungs-, Strom- und sonstigen elektrischen Grenzwerte eingehalten werden.

Die Überdimensionierung des PV-Feldes kann dazu beitragen, die Zeit zu verlängern, in der der Wechselrichter nahe seiner optimalen Leistung arbeitet, insbesondere bei geringer Einstrahlung, in den frühen Morgenstunden oder am späten Nachmittag.

Maximaler Wirkungsgrad von 97,9 %

Der GW8.5K-MS-G40 erreicht einen maximalen Wirkungsgrad von 97,9 % und einen europäischen Wirkungsgrad von 97,3 %, wodurch die von den Modulen gelieferte Gleichstromenergie mit hoher Effizienz in nutzbaren Wechselstrom umgewandelt wird.

Der maximale Ausgangsstrom beträgt 38,7 A. Der Leistungsfaktor liegt bei etwa 1 und kann zwischen 0,8 kapazitiv und 0,8 induktiv eingestellt werden. Die von GoodWe angegebene maximale gesamte harmonische Verzerrung liegt unter 3 %.

Integrierte Schutzfunktionen für die PV-Anlage

GoodWe stattet den GW8.5K-MS-G40 mit verschiedenen Schutz- und Überwachungsfunktionen sowohl auf der Gleichstrom- als auch auf der Wechselstromseite aus.

• String-Stromüberwachung: integriert.
• PV-Isolationswiderstandserkennung: integriert.
• Reststromüberwachung: integriert.
• Verpolungsschutz DC: integriert.
• Anti-Islanding-Schutz: integriert.
• Überstromschutz AC: integriert.
• Kurzschlussschutz AC: integriert.
• Überspannungsschutz AC: integriert.
• DC-Schalter: integriert.
• Überspannungsschutz DC: SPD Typ II.
• Überspannungsschutz AC: SPD Typ II.
• Fernabschaltung: integriert.
• AFCI: optional verfügbar.

Optionales AFCI 3.0 mit Lichtbogenerkennung

Die MS G4-Serie kann optional mit AFCI 3.0 ausgestattet werden, einer Funktion zur Erkennung und Unterbrechung von Lichtbögen im Gleichstrombereich. GoodWe nutzt KI-gestützte Technologie, um potenzielle Lichtbogensituationen zu identifizieren und entsprechend auf das System einzuwirken.

Diese Funktion bietet eine zusätzliche Sicherheitsoption für Anlagen, bei denen ein Schutz vor bestimmten Lichtbogenfehlern im PV-Feld erforderlich ist.

WiFi, LAN, Bluetooth, RS485 und 4G

Der GoodWe GW8.5K-MS-G40 bietet verschiedene Kommunikationsmöglichkeiten für die Überwachung und Integration der Anlage. Das Datenblatt nennt je nach Konfiguration und verwendetem Zubehör die Schnittstellen RS485, WiFi, LAN, Bluetooth und 4G.

Das Kommunikationsprotokoll ist Modbus RTU kompatibel mit SunSpec. Die Geräteschnittstelle verwendet LED-Anzeigen und unterstützt optional ein LCD-Display sowie die Verwaltung über WLAN und eine kompatible App.

Für Parallelinstallationen vorbereitet

Die MS G4-Serie kann in gemischten Parallelinstallationen zusammen mit GoodWe DNS G4-Wechselrichtern über das intelligente Kommunikationsmodul EzLink3000 eingesetzt werden.

Diese Möglichkeit erleichtert die modulare Erweiterung von Photovoltaikanlagen, wenn die installierte Leistung erhöht werden soll und dabei eine kompatible GoodWe-Wechselrichterarchitektur erhalten bleiben muss.

Leiser Betrieb ohne Lüfter

Der GW8.5K-MS-G40 nutzt natürliche Konvektionskühlung. Da für die übliche Kühlung keine Lüfter erforderlich sind, gibt GoodWe eine Geräuschemission von unter 30 dB an.

Diese Eigenschaft ist besonders für Wohngebäude geeignet, in denen der Wechselrichter in der Nähe von Aufenthaltsräumen installiert werden kann. Der Nachtverbrauch des Geräts liegt unter 1 W.

IP66-Schutzart

Das Gehäuse verfügt über die Schutzart IP66 und bietet damit einen hohen Schutz gegen das Eindringen von Staub und Wasser. Dies erhöht die Flexibilität bei der Wahl des Installationsorts, sofern die Montagehinweise und die von GoodWe angegebenen Abstände eingehalten werden.

Der Betriebstemperaturbereich liegt zwischen -25 und +60 °C, und die relative Luftfeuchtigkeit darf 0 bis 100 % betragen. Die vom Hersteller angegebene maximale Betriebshöhe beträgt 4.000 Meter.

Kompaktes und leichtes Design

Mit den Abmessungen 493 x 365 x 187 mm und einem Gewicht von 16 kg bietet der GoodWe GW8.5K-MS-G40 ein kompaktes Format, wenn man seine Leistung von 8,5 kW und die drei MPPT-Tracker berücksichtigt.

Die DC-Eingänge verwenden MC4-Steckverbinder, die mit Kabelquerschnitten von 4 bis 6 mm² kompatibel sind. Der AC-Anschluss nutzt ein Plug-&-Play-System, das einen maximalen Leiterquerschnitt von 16 mm² unterstützt.

Technische Daten des GoodWe GW8.5K-MS-G40

• Marke: GoodWe.
• Referenz: GW8.5K-MS-G40.
• Serie: MS G4.
• Typ: PV-String-Wechselrichter.
• Netz: einphasig.
• Nennausgangsleistung: 8.500 W.
• Maximale Wirkleistung: 8.500 W.
• Nennscheinleistung: 8.500 VA.
• Maximale Scheinleistung: 8.500 VA.
• Nennausgangsspannung: 220 / 230 / 240 V, L/N/PE.
• Ausgangsspannungsbereich: 160-270 V, je nach lokaler Norm.
• Nennfrequenz: 50/60 Hz.
• Maximaler Ausgangsstrom: 38,7 A.
• Leistungsfaktor: ca. 1, einstellbar zwischen 0,8 kapazitiv und 0,8 induktiv.
• Gesamtklirrfaktor: <3 %.
• Anzahl MPPT: 3.
• Anzahl Strings pro MPPT: 1.
• Maximale PV-Eingangsspannung: 600 V.
• MPPT-Arbeitsbereich: 40-560 V.
• Startspannung: 50 V.
• Nenneingangsspannung: 360 V.
• Maximaler Eingangsstrom pro MPPT: 20 A.
• Maximaler Kurzschlussstrom pro MPPT: 26 A.
• PV-Überdimensionierung: bis zu 200 % gemäß GoodWe.
• Maximaler Wirkungsgrad: 97,9 %.
• Europäischer Wirkungsgrad: 97,3 %.
• Kühlung: natürliche Konvektion.
• Geräuschemission: <30 dB.
• Nachtverbrauch: <1 W.
• Schutzart: IP66.
• Betriebstemperatur: -25 bis +60 °C.
• Relative Luftfeuchtigkeit: 0-100 %.
• Maximale Höhe: 4.000 m.
• Topologie: transformatorlos.
• Kommunikation: RS485, WiFi, LAN, Bluetooth und 4G.
• Protokoll: Modbus RTU kompatibel mit SunSpec.
• Schnittstelle: LED, optionales LCD und WLAN + App.
• Überspannungsschutz DC: SPD Typ II.
• Überspannungsschutz AC: SPD Typ II.
• AFCI: optional.
• DC-Schalter: integriert.
• Abmessungen: 493 x 365 x 187 mm.
• Gewicht: 16 kg.
• DC-Steckverbinder: MC4 für Kabel von 4-6 mm².
• AC-Anschluss: Plug & Play für Leiter bis 16 mm².

Besonders geeignet für Dächer mit mehreren Ausrichtungen

Die Integration von drei unabhängigen MPPTs macht den GoodWe GW8.5K-MS-G40 besonders geeignet für Anlagen, bei denen die PV-Module auf verschiedene Dachflächen, Ausrichtungen oder Neigungen verteilt werden müssen. Jeder String kann unabhängig nachgeführt werden, um seinen Arbeitspunkt zu optimieren.

Seine 8,5 kW einphasige Leistung, 20 A pro MPPT, PV-Überdimensionierung von bis zu 200 %, maximaler Wirkungsgrad von 97,9 %, Schutzart IP66 und umfangreiche Kommunikationsoptionen machen den GW8.5K-MS-G40 zu einer kompletten Lösung für leistungsstarke private Solaranlagen.

Wichtig: Die Auslegung der Strings und die angeschlossene PV-Leistung müssen stets die von GoodWe festgelegten Spannungs-, Strom- und sonstigen Grenzwerte sowie die für die Anlage geltenden Vorschriften einhalten.
